Rotační brány LION

Řada 100

kvalitní přípravou pro kvalitní výsev

Modely

Technické údaje

	LION 251	LION 301
Pracovní záběr	2,5 m	3 m
Počet nožů	8 ks	10 ks
Otáčky pohonu	1000 ot./min.	1000 ot./min.
Počet otáček rotoru	342 ot./min.	342 ot./min.
Rozměry nožů	18 x 320 mm	18 x 320 mm
Potřebný výkon do	180 k	180 k
Přepravní šířka	2,5 m	3 m
hmotnost s tyčovým válcem ø 420 mm	918 kg	1089 kg
hmotnost s válcem Packer 420 mm	1065 kg	1259 kg
hmotnost s válcem Packer 500 mm	1162 kg	1419 kg

	LION 302,12
Pracovní záběr	3 m
Počet nožů	12 ks
Otáčky pohonu	1000 ot./min.
Počet otáček rotoru	342 ot./min.
Rozměry nožů	15 x 300 mm
Potřebný výkon do	180 k
Přepravní šířka	3 m
hmotnost s tyčovým válcem ø 420 mm	1285 kg
hmotnost s tyčovým válcem ø 540 mm	1415 kg
hmotnost s válcem Packer 420 mm	1455 kg
hmotnost s válcem Packer 500 mm	1615 kg
hmotnost s válcem Packer 550 mm	1637 kg
Hmotnost s rozmělňovacím pěchovacím válcem 525 mm ø	1610 kg
hmotnost s řezacím válcem	1640 kg

Technické údaje se mohou bez upozornění měnit. Ověřte si je v čase objednávky u Vašeho prodejce.

Základní výbava

LION 251 / 301

Varianta připojení	Zadní tříbodový
Kategorie připojení	Kat. II / šířka 2
Uložení rotorů	Kuželíková ložiska
Kloubová hřídel	S vačkovou spojkou
Profil kloubové hřídele	1 3/8" 6 drážkový
Další sériová výbava	Zadní srovnávací lišta Sklopitelný stranový plech

LION 252 / 302 / 302.12 / 402

Závě	Spodní táhla závěsu
Varianta připojení	Zadní tříbodový
Kategorie připojení	Kat. II / šířka 2 Kat. III / šířka 2
Uložení rotorů	Kuželíková ložiska
Kloubová hřídel	S vačkovou spojkou
Profil kloubové hřídele	1 3/8" 6 drážkový
Další sériová výbava	Zadní srovnávací lišta Sklopitelný stranový plech

Technický pokrok

Pohon a uložení

Rotační brány LION jsou i při extrémně dlouhém nasazení vždy spolehlivé. Jsou určeny především do těžkých a kamenitých půd.

1 Vana vyrobená z jemnozrnné oceli je zvláště odolná proti zatížení na krut a na ohyb.
2 Pouzdro ložisek je k vaně a ke středové vzpěře přivařeno a následně opracováno. To zajišťuje přesnou vzdálenost a souosost mezi koly.

3 Masivní kuželíková ložiska
V masivním pouzdru jsou uloženy dvě vysoce dimenzovaná kuželíková ložiska, mezi nimiž je velký odstup. Kuželíková ložiska přenáší optimálně radiální i axiální síly – dlouhá životnost. Ložiska a kola jsou uložena v mazacím tuku. Rozměry ložisek: horní - 120 x 65 x 25 mm a dolní - 90 x 50 x 25 mm. Spodní ložisko je uloženo blízko unašeče nože – malé zatížení ložiska. Pro vysokou stabilitu uložení je rozteč ložisek pouze 80 mm.

4 Jednodílný nůž
Nůž je vyroben z jemnozrnné oceli. Délka nože 32 cm, síla nože 18 mm – dlouhá životnost s malým opotřebením. U rotačních bran LION 251 a 301 jsou nože 29 cm dlouhé a 12 mm široké. Nože jsou šroubovitě a dozadu zahnuty – rostlinné zbytky jsou zapravovány do půdy.

5 Uchycení nože
Nůž je uchycen pomocí příložky a dvou šroubů. Nože jsou rychle a jednoduše vyměnitelné.

6 Vhodný tvar vany
Vhodný tvar znemožňuje zachycení půdy a kamení k vaně – nedojde k jejímu prodření.

LION

Zesílené dno vany
V citlivých místech je vana převodovky zesílena pomocí středové konzoly, ke které je přivařeno ložiskové pouzdro.

Přenos kroutícího momentu
Přenos momentu z převodovky na ozubená kola není přes hřídel, nýbrž přes přírubu - obzvláště velká životnost a spolehlivost.

Válce a příslušenství

Tyčový válec

cenově nejpřijatelnější válec s nejnižší hmotností

9 tyčí pro zpětné utužení

průměr 370 nebo 420 mm

vhodné pro traktory nižších výkonových tříd

Válec Packer

vhodný pro všechny druhy půd

průměr 500 nebo 420 mm

velké zpětné utužení

centrálně nastavitelné škrabky pro čištění válce

Hydraulické odlehčení

	tlumení rázů vznikajících při nárazu nožů na kámen nastavitelné odlehčení z kabiny řidiče

Agregace
se secím strojem pro dvě oprace při jedné jízdě.

Trojúhelník
pro nástavbové pneumatické secí stroje.

Mechanické připojovací díly
pro mechanické secí stroje s možností výškového i délkového nastavení.

Hydrolift
pro přestavení mechanických secích strojů VITASEM s možností omezovače výkyvu.

Nože

Prsty rotačních bran LION jsou zahnuté a dozadu šikmo nastavené. Tím v horním horizontu půdy dochází k provzdušňování a kypření. Ve spodním horizontu se pak ukládají hrubší částice půdy a zbytky rostlin.

Materiál: 18 mm (12 mm pro řadu 100) z tvrzené oceli legované bórem. Prsty jsou tvrzeny v celém průřezu materiálu.

QUICK FIX – rychloupínání nožů
Na přání nabízí firma Pöttinger rychlé a spolehlivé řešení a sice rychlovýměnný systém Quick fix.

Jde to tak jednoduše:
1. Vysuňte sklopnou závlačku a čep.
2. Vytáhněte oba jednotlivé nože.
3. Nasuňte do drážky nože nové.
4. Zajistěte čepem a závlačkou. Hotovo!
Čep a sklopná závlačka jsou chráněny před nečistotami a samovolným povolením.

Nože pro setí do mulče
Tyto nože mohou být používány jako předbíhající nebo vlečné. Prsty jsou silné 18 mm a mají oboustranné ostří.

vorgreifend>
Nože předbíhající

Nože vlečné

Detailní informace

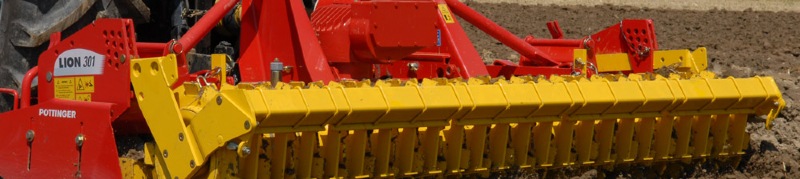

Rotační brány LION 251 a 301 s pracovním záběrem 2,50 a 3 m.
-> Vana je stejné konstrukce s rotačními branami LION tisícové řady.

Závěs

stabilní závěs kategorie 2 nebo 3

možnost vertikálního i horizontálního nastavení

LION 251

Srovnávací lišta

čelní nebo zadní

optimalizovaný tvar

výškově stavitelná

Možnost vybavení stroje dalším příslušenstvím (různé typy válců, závěs pro secí stroj, ...)

Novinky

02.03.2012
Rotační brány LION (série 100)
Montážní postup při kompletaci hnacích převodů unašečů nožů!

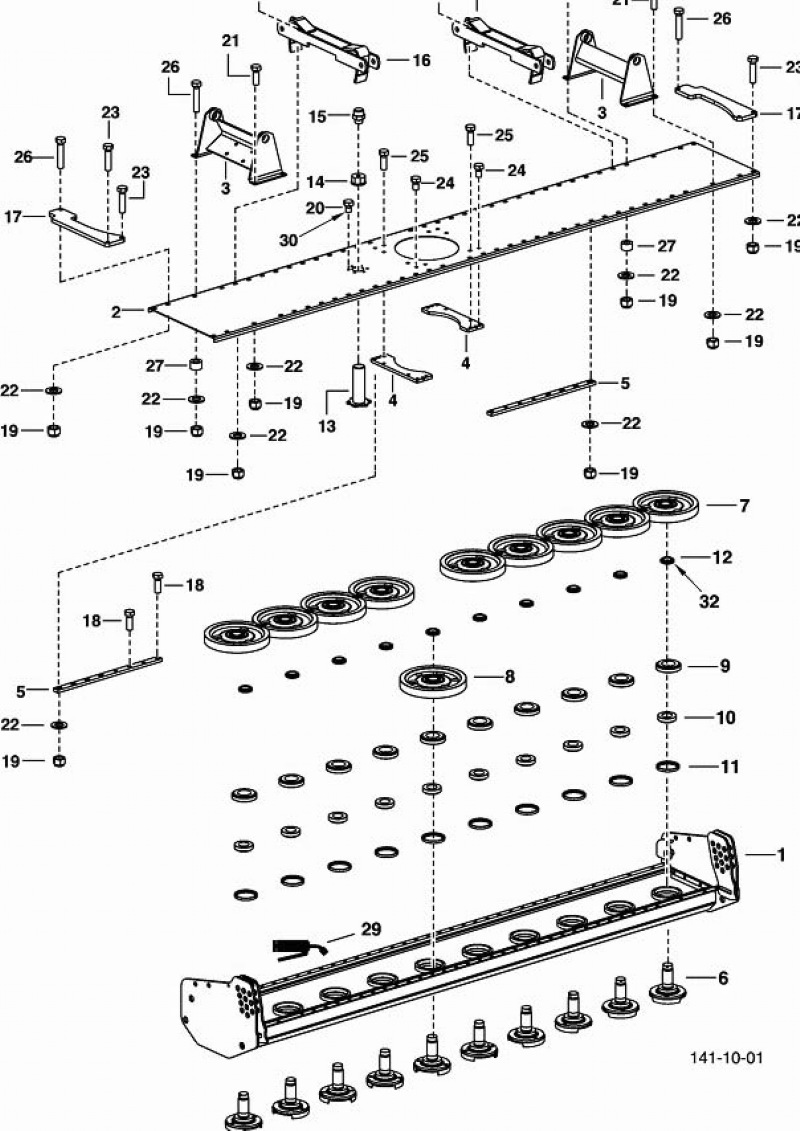

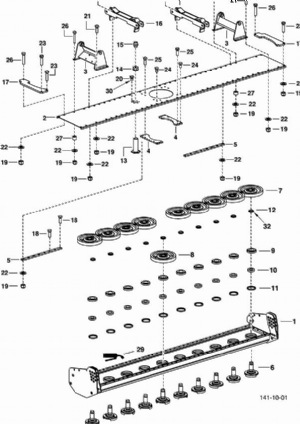

Při montážních prácích a údržbě stroje dodržujte veškerá bezpečnostní ustanovení uvedená v návodu k používání! Při objednávce náhradních dílů využívejte katalog náhradních dílů dodávaný se strojem. V průběhu montáže dodržujte níže uvedený postup.

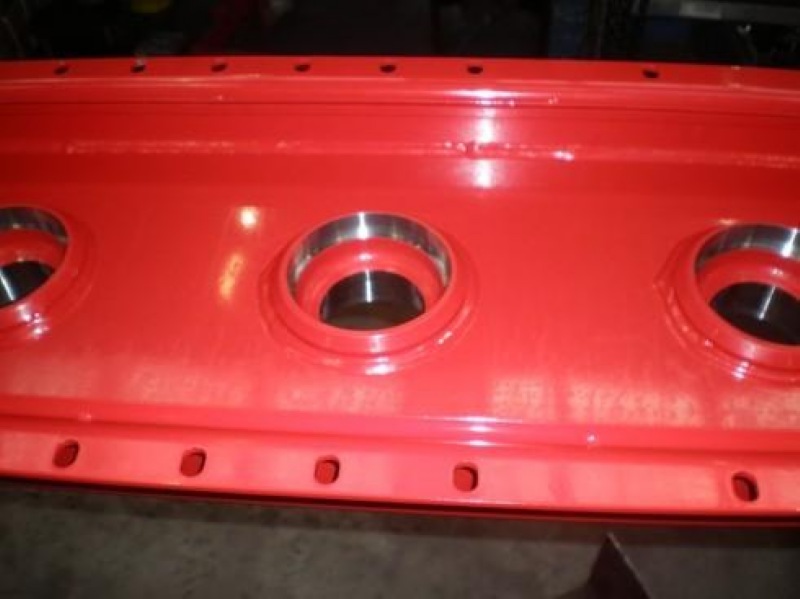

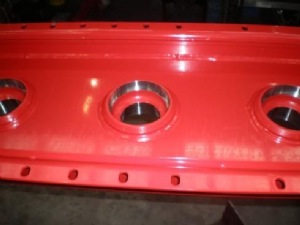

Převodová vana musí být bez nečistot s neporušenými upevňovacími a těsnícími plochami.

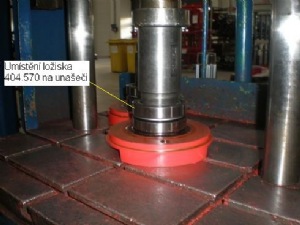

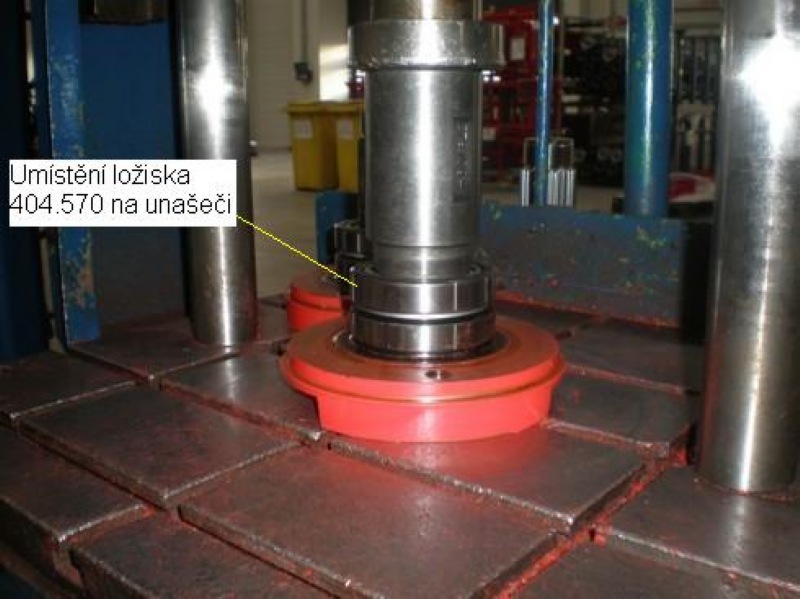

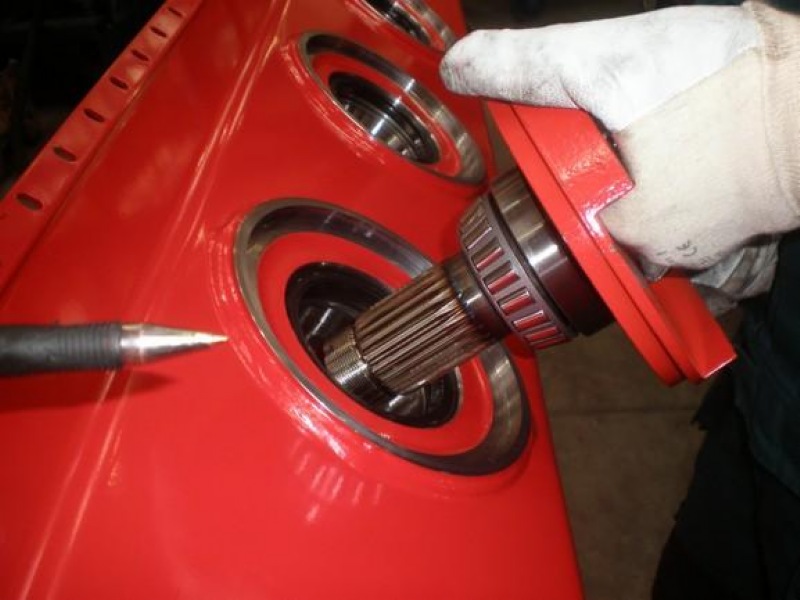

Na unašeč rotačních nožů k.č. 872.40.031.0 nalisujte ložisko 404.570

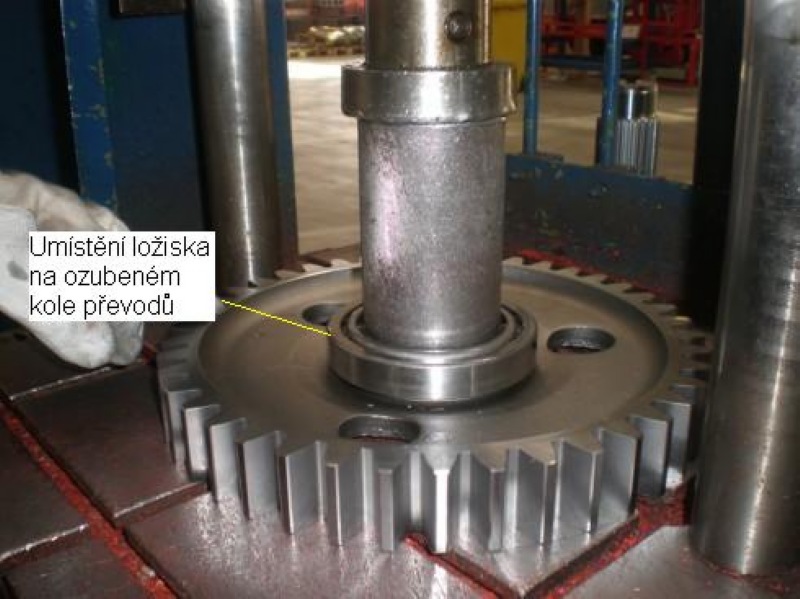

Na ozubená kola k.č. 872.40.013.0 popř. hnací ozubené kolo 872.40.014.0 nalisujte ložiska 404.513.001

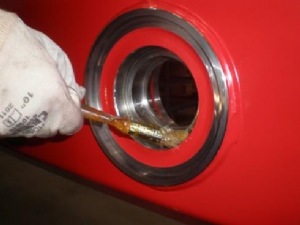

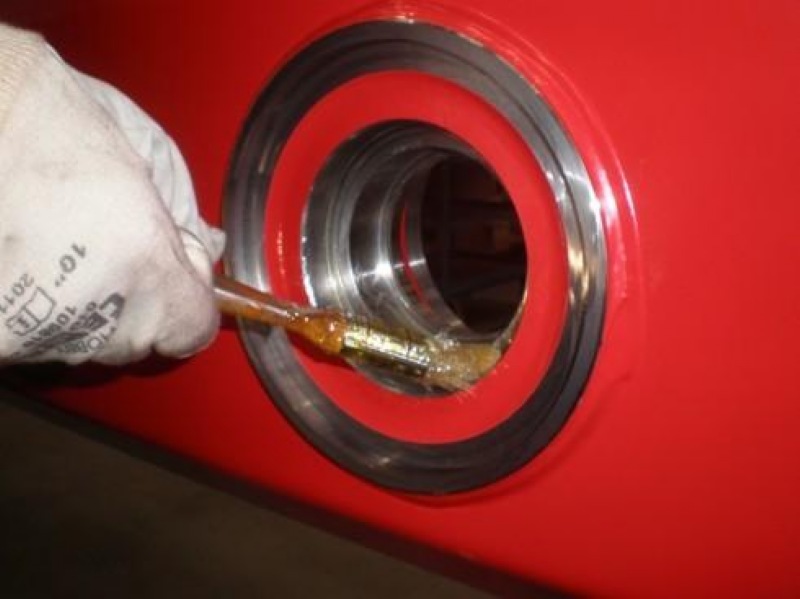

Mazacím tukem namažte dosedací plochy vnějších kroužků ložisek a hřídelového těsnění.

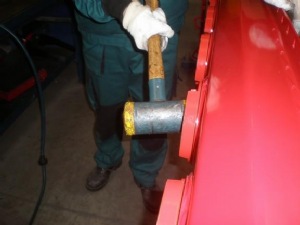

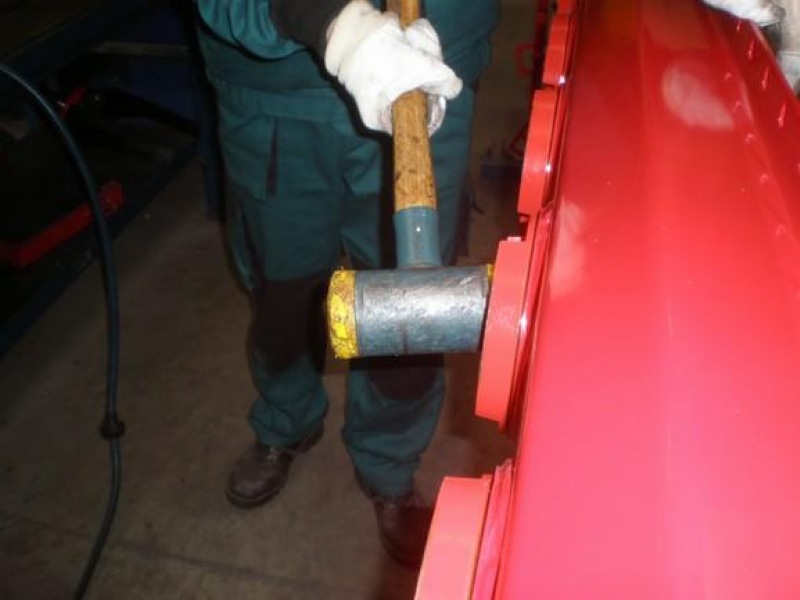

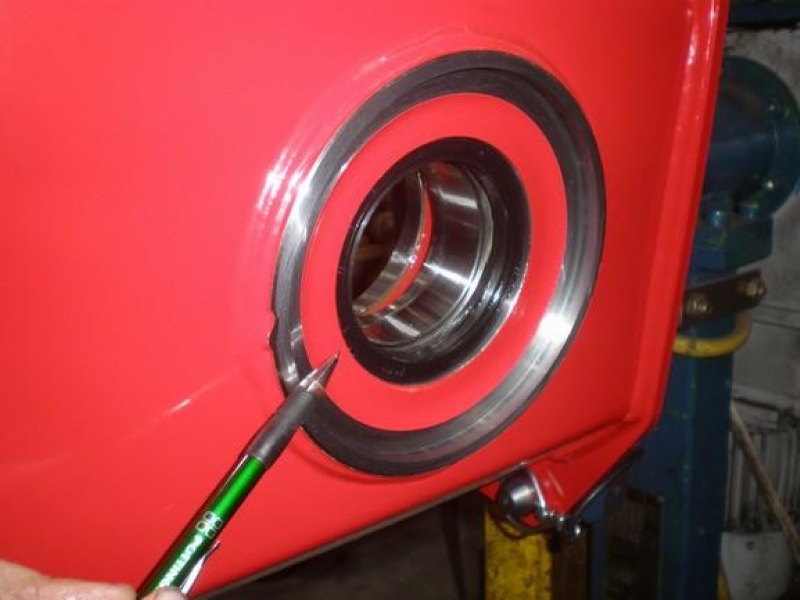

Vnější kroužky ložisek a hřídelové těsnění 415.292 nalisujte do příslušných otvorů

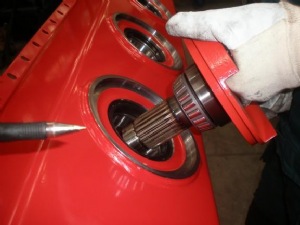

Unašeč rotačních nožů založte do místa přemontovaných vnějších kroužků ložisek a hřídelového těsnění

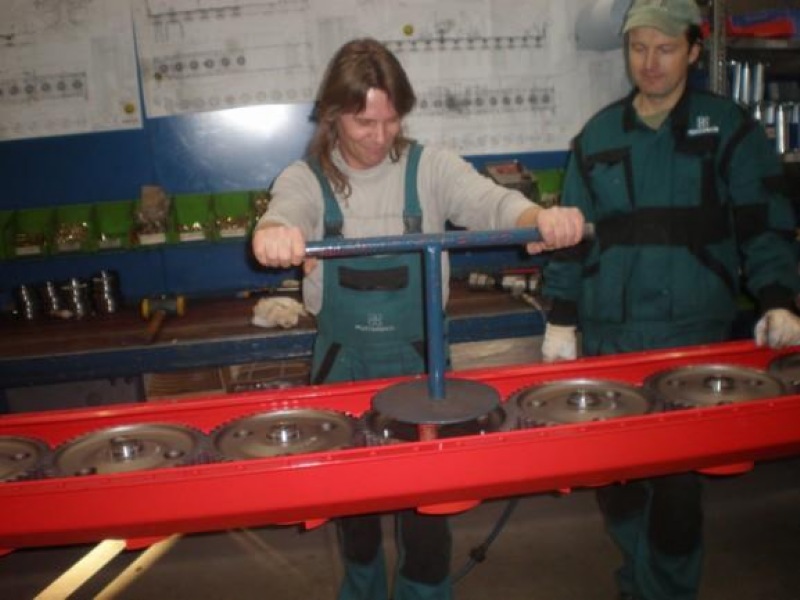

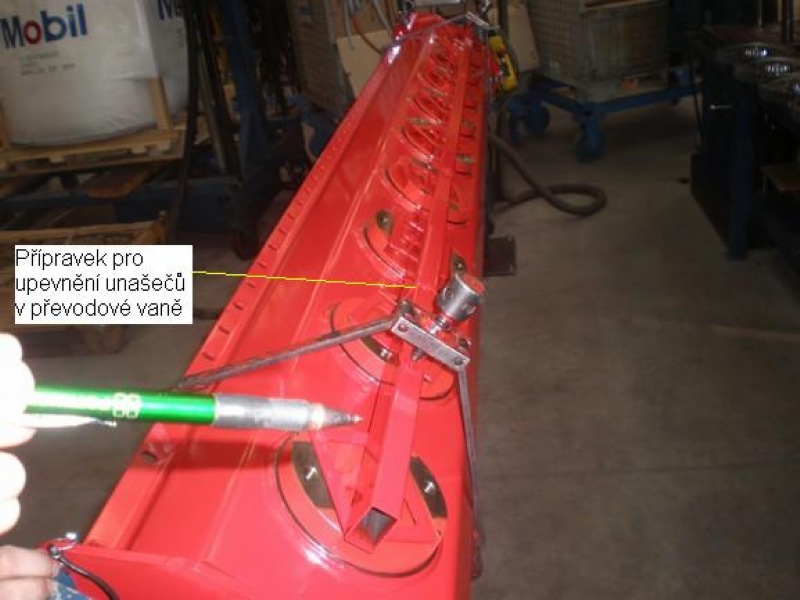

Po založení všech unašečů do převodové vany je zapotřebí tyto odpovídajícím způsobem nastavit z hlediska jejich výchozích úhlů postavení a v těchto polohách je upevnit pomocí přípravku

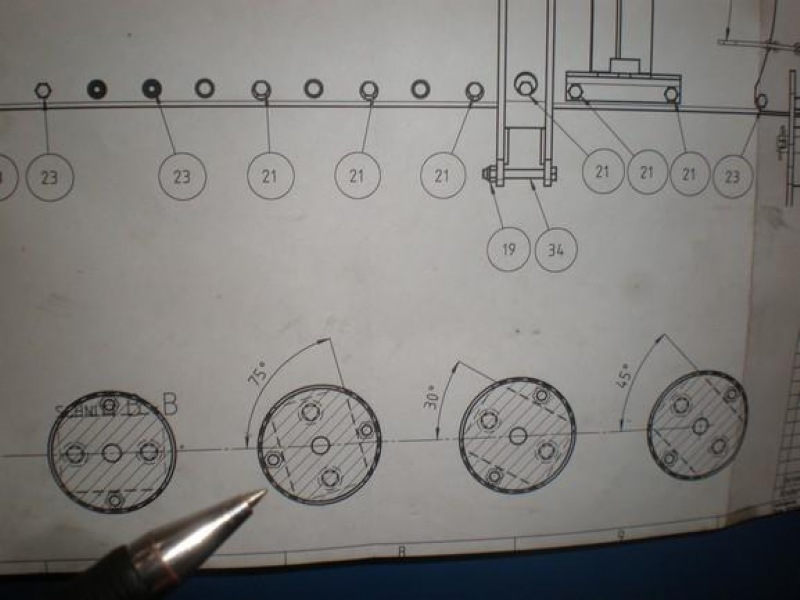

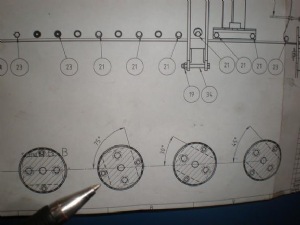

Pokud montážní přípravek nemáte k dispozici, je třeba unašeče nastavit podle údajů z technického výkresu. Jedině tak je zajištěn bezproblémový a klidný chod stroje bez vibrací

Prostor mezi ložisky je zapotřebí naplnit odpovídajícím mazacím tukem

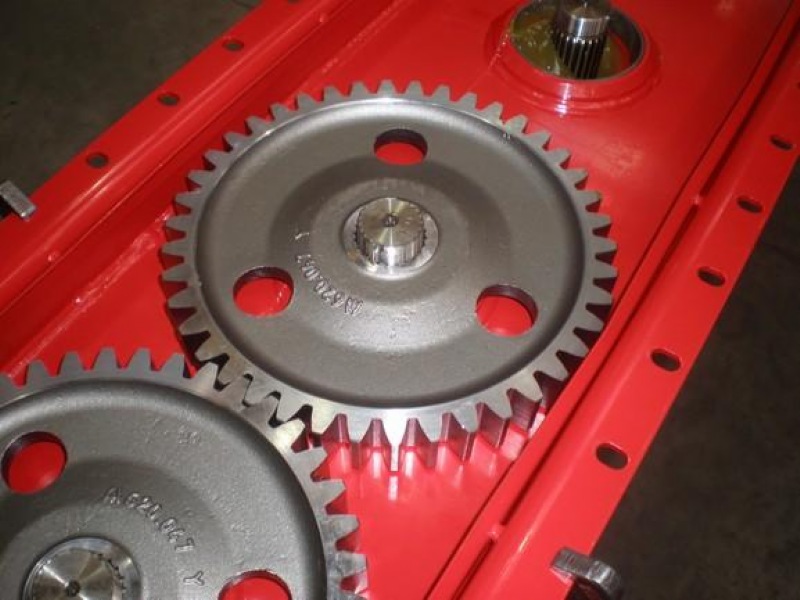

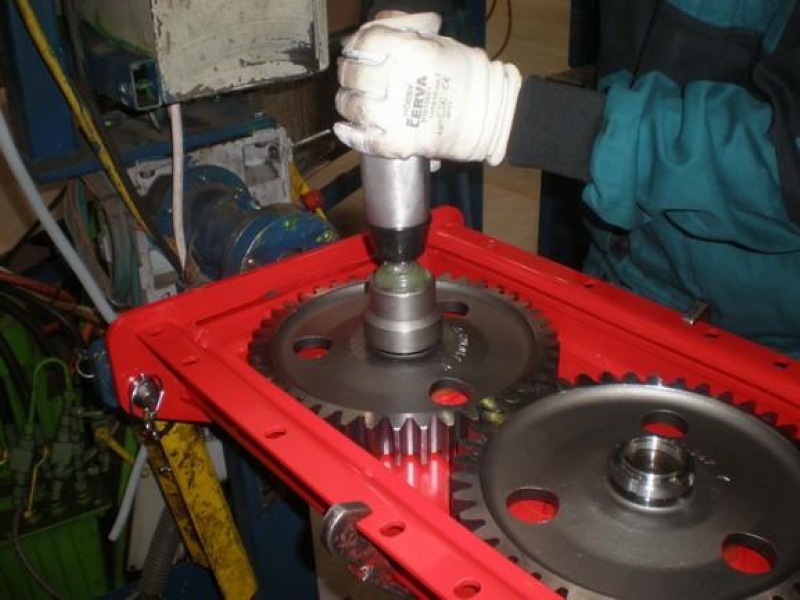

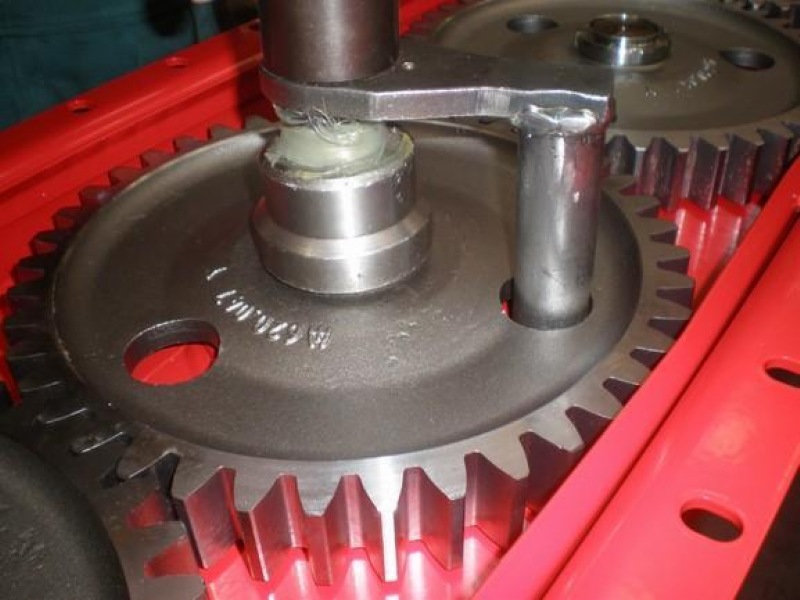

Na unašeč umístěte ozubené kolo

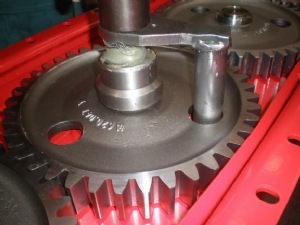

Na unašeč našroubujte matici a pevně ji dotáhněte

Unašeč pevně doražte do svého uložení

Dále matici zcela demontujte a očistěte závitové plochy na unašeči a matici

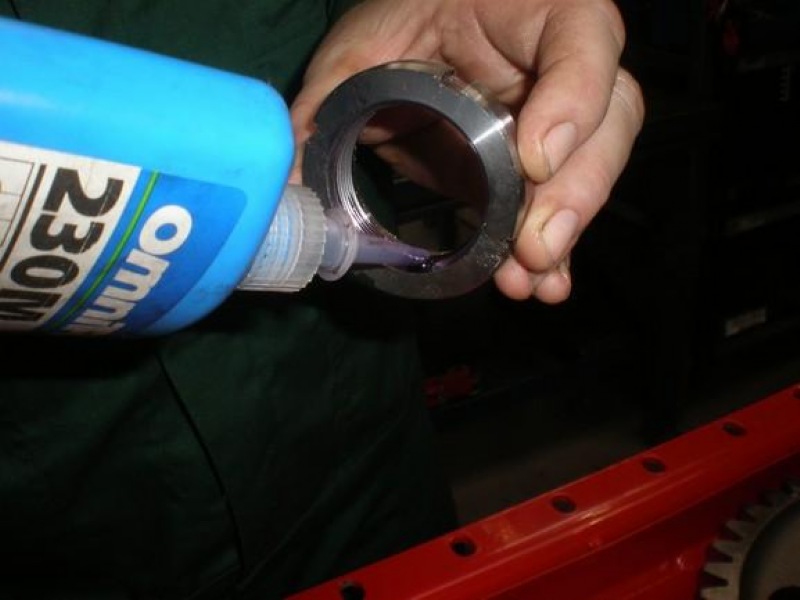

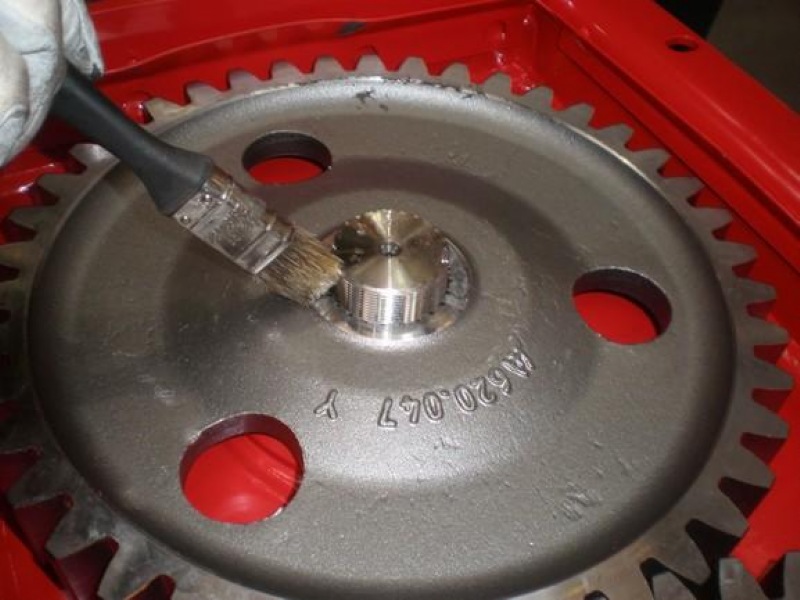

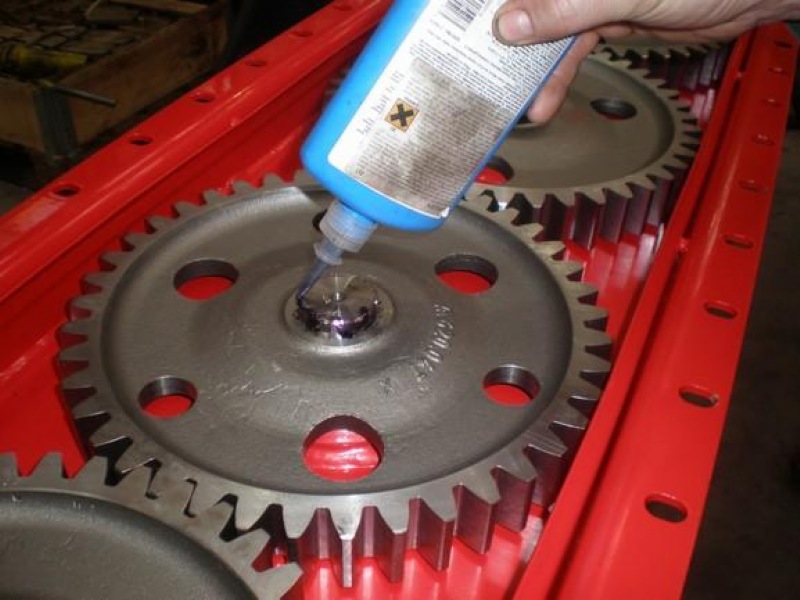

Zajišťovací lepidlo o střední pevnosti naneste na závity unašeče

Zajišťovací lepidlo o střední pevnosti naneste na závity pojistné matice

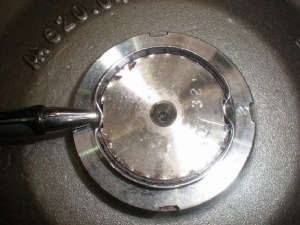

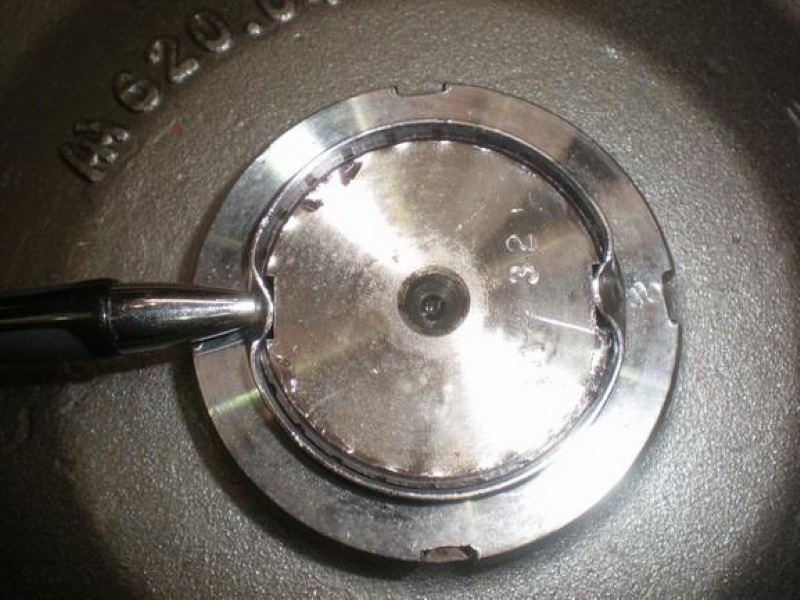

Zajišťovací matici utáhněte pomocí momentového klíče na hodnotu Mk 90 Nm

Proveďte zkoušku volného chodu unašečů a ozubených kol

Následně zajišťovací matici na dvou místech mechanicky zajistěte proti nežádoucímu uvolnění

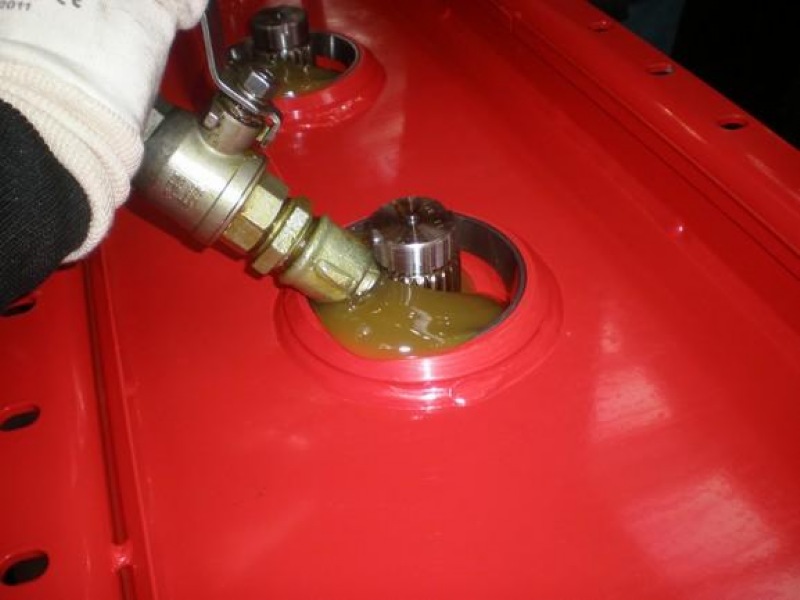

Doplňte předepsané množství mazacího tuku do převodové vany. Namontujte víko převodové vany s těsněním, vstupní převodovku a proveďte funkční zkoušku stroje

Výrobní štítek stroje je umístěn na rámu stroje. V případě kontaktování zákaznické služby Pottinger si prosím předem připravte výrobní číslo stroje. Od výrobního čísla stroje je totiž odvozena příslušná technická dokumentace a i další veškerá komunikace s výrobním podnikem popř. údaje uvedené na portále firmy Pottinger.

Používejte originální díly Pottinger! Zajistíte si tak odpovídající konstrukční využití s plným pracovním výkonem stroje s garantovanou životností dílů a garancí nejvyšší kvality.
