Rotační brány LION

Řada 1000

LION - těžké brány do těžkých podmínek

Modely

Technické údaje

	LION 3002	LION 4002
Pracovní záběr	3 m	4 m
Počet nožů	10 ks	14 ks
Otáčky pohonu	1000 ot./min.	1000 ot./min.
Počet otáček rotoru	342 ot./min.	342 ot./min.
Rozměry nožů	18 x 320 mm	18 x 320 mm
Potřebný výkon do	250 k	250 k
Přepravní šířka	3 m	4 m
hmotnost s tyčovým válcem ø 540 mm	1411 kg
hmotnost s válcem Packer 500 mm	1611 kg	2016 kg
hmotnost s válcem Packer 550 mm	1633 kg	2105 kg
Hmotnost s rozmělňovacím pěchovacím válcem 525 mm ø	1606 kg	2170 kg
hmotnost s řezacím válcem	1636 kg	2140 kg

	LION 5000	LION 6000
Pracovní záběr	5 m	6 m
Počet nožů	16 ks	20 ks
Otáčky pohonu	1000 ot./min.	1000 ot./min.
Počet otáček rotoru	342 ot./min.	342 ot./min.
Rozměry nožů	18 x 320 mm	18 x 320 mm
Potřebný výkon do	270 k	270 k
Přepravní šířka	2,7 m	2,7 m
hmotnost s válcem Packer 500 mm	2874 kg	3187 kg

Technické údaje se mohou bez upozornění měnit. Ověřte si je v čase objednávky u Vašeho prodejce.

Základní výbava

LION 3002 / 4002

Varianta připojení	Zadní tříbodový
Kategorie připojení	Kat. II / šířka 2 Kat. III / šířka 3
Uložení rotorů	Kuželíková ložiska
Kloubová hřídel	S vačkovou spojkou
Profil kloubové hřídele	1 3/8" 6 drážkový
Další sériová výbava	Zadní srovnávací lišta Odpružený stranový plech Sklopitelný stranový plech

LION 5000 / 6000

Varianta připojení	Zadní tříbodový
Kategorie připojení	Kat. III / šířka 3
Uložení rotorů	Kuželíková ložiska
Kloubová hřídel	S vačkovou spojkou
Profil kloubové hřídele	1 3/8" 6 drážkový
Hydraulický přípoj	1 x dvojčinný
Další sériová výbava	Zadní srovnávací lišta Sklopitelný stranový plech

Technický pokrok

Pohon a uložení

Rotační brány LION jsou i při extrémně dlouhém nasazení vždy spolehlivé. Jsou určeny především do těžkých a kamenitých půd.

1 Vana vyrobená z jemnozrnné oceli je zvláště odolná proti zatížení na krut a na ohyb.
2 Pouzdro ložisek je k vaně a ke středové vzpěře přivařeno a následně opracováno. To zajišťuje přesnou vzdálenost a souosost mezi koly.

3 Masivní kuželíková ložiska
V masivním pouzdru jsou uloženy dvě vysoce dimenzovaná kuželíková ložiska, mezi nimiž je velký odstup. Kuželíková ložiska přenáší optimálně radiální i axiální síly – dlouhá životnost. Ložiska a kola jsou uložena v mazacím tuku. Rozměry ložisek: horní - 120 x 65 x 25 mm a dolní - 90 x 50 x 25 mm. Spodní ložisko je uloženo blízko unašeče nože – malé zatížení ložiska. Pro vysokou stabilitu uložení je rozteč ložisek pouze 80 mm.

4 Jednodílný nůž
Nůž je vyroben z jemnozrnné oceli. Délka nože 32 cm, síla nože 18 mm – dlouhá životnost s malým opotřebením. U rotačních bran LION 251 a 301 jsou nože 29 cm dlouhé a 12 mm široké. Nože jsou šroubovitě a dozadu zahnuty – rostlinné zbytky jsou zapravovány do půdy.

5 Uchycení nože
Nůž je uchycen pomocí příložky a dvou šroubů. Nože jsou rychle a jednoduše vyměnitelné.

6 Vhodný tvar vany
Vhodný tvar znemožňuje zachycení půdy a kamení k vaně – nedojde k jejímu prodření.

LION

Zesílené dno vany
V citlivých místech je vana převodovky zesílena pomocí středové konzoly, ke které je přivařeno ložiskové pouzdro.

Přenos kroutícího momentu
Přenos momentu z převodovky na ozubená kola není přes hřídel, nýbrž přes přírubu - obzvláště velká životnost a spolehlivost.

Válce a příslušenství

Tyčový válec

cenově nejpřijatelnější válec s nejnižší hmotností

9 tyčí pro zpětné utužení

průměr 370 nebo 420 mm

vhodné pro traktory nižších výkonových tříd

Válec Packer

vhodný pro všechny druhy půd

průměr 500 nebo 420 mm

velké zpětné utužení

centrálně nastavitelné škrabky pro čištění válce

Hydraulické odlehčení

	tlumení rázů vznikajících při nárazu nožů na kámen nastavitelné odlehčení z kabiny řidiče

Agregace
se secím strojem pro dvě oprace při jedné jízdě.

Trojúhelník
pro nástavbové pneumatické secí stroje.

Mechanické připojovací díly
pro mechanické secí stroje s možností výškového i délkového nastavení.

Hydrolift
pro přestavení mechanických secích strojů VITASEM s možností omezovače výkyvu.

Nože

Prsty rotačních bran LION jsou zahnuté a dozadu šikmo nastavené. Tím v horním horizontu půdy dochází k provzdušňování a kypření. Ve spodním horizontu se pak ukládají hrubší částice půdy a zbytky rostlin.

Materiál: 18 mm (12 mm pro řadu 100) z tvrzené oceli legované bórem. Prsty jsou tvrzeny v celém průřezu materiálu.

QUICK FIX – rychloupínání nožů
Na přání nabízí firma Pöttinger rychlé a spolehlivé řešení a sice rychlovýměnný systém Quick fix.

Jde to tak jednoduše:
1. Vysuňte sklopnou závlačku a čep.
2. Vytáhněte oba jednotlivé nože.
3. Nasuňte do drážky nože nové.
4. Zajistěte čepem a závlačkou. Hotovo!
Čep a sklopná závlačka jsou chráněny před nečistotami a samovolným povolením.

Nože pro setí do mulče
Tyto nože mohou být používány jako předbíhající nebo vlečné. Prsty jsou silné 18 mm a mají oboustranné ostří.

vorgreifend>

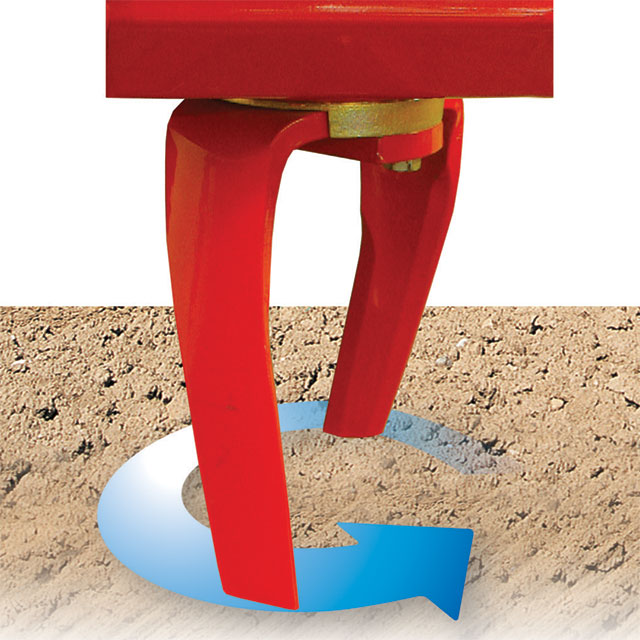

Nože předbíhající

Nože vlečné

Detailní informace

Vyměnitelná ozubebená kola 29/36 v základní výbavě.

Převodovka s vyměnitelnými koly a chladícími žebry pro co nejlepší odvod tepla. Ochranná spojka proti přetížení uložená v olejové lázni je součástí převodovky. Bezpečná ochrana proti prachu bez nutnosti technické údržby. Perfektní přizpůsobení otáček půdním podmínkám a intenzitě zpracování půdy. Pomocí vyměnitelných kol je možno dosáhnout od 185 do 527 otáček za minutu.

1 Agregace

Stabilní závěs s omezovačem stranového výkyvu.
Délkově stavitelný rychlozávěs.
Závěs kategorie II nebo III.
Výkyvný závěs pro kopírování půdních nerovností.

2 Lišta

Čelní lišta výškově stavitelná. Zadní lišta stavitelná výškově i délkově. Obě lišty příčně výkyvné.
Optimalizovaný tvar lišty pro vedení půdy k nožům a válci.

3 Stranové kryty

Výkyvné uložení s možností výškového nastavení. Pro dopravu sklopitelné.
Tvar krytů pro vedení půdy zpět do pracovního záběru rotačních bran (rovnoměrný horizont půdy).

LION 6000 - pracovní záběr 6 m

Dvě jednotky bran LION 3001 uložené na masivním rámu.

Stabilní závěs kategorie III pro trakory do 260 PS.

Třírychlostní mechanická převodovka pro spolehlivý přenos a dlouhou životnost.

Široký při práci, ale úzký při dopravě.

Dopravní šířka je pouze 2,70 m.

Dva hydraulické válce pro přestavení do dopravní polohy s hydraulickým zámkem pro bezpečnost při dopravě.

Novinky

09.11.2011
Rotační brány LION 302.12
NOVINKY pro rok 2012

Novinkou v sortimente strojov na spracovanie pôdy od firmy Pöttinger sú rotačné brány LION 302.12 s 12 nožmi na trojmetrovom pracovnom zábere. Zvýšením počtu pracovného ústrojenstva o 20 % pri rovnakom pracovnom zábere sa docieli ešte lepšie spracovaná pôda s jemnejšou štruktúrou. Takýto systém najviac ocenia pestovatelia zemiakov a zeleniny ako aj farmári, ktorí hospodária na ťažkých ílovitých pôdach. Ďalšie prednosti: dosiahnutie jemnejšej štruktúry pôdy, napriek tomu, že otáčky rotačných brán sú o 15 % nižšie ako pri ostatných rotačných bránach, čo má za následok nižší príkon a menší oter pracovného ústrojenstva. Okrem toho je možné otáčky rotačných brán meniť zmenou ozubeného súkolesia v prevodovke a tým sa prispôsobiť otáčkam vývodového hriadeľa na traktore ako aj samotným podmienkam nasadenia rotačných brán. Nové rotačné brány LION s pracovným záberom 3 m sú určené pre traktory do 180 PS.

Zaručená spoľahlivosť a dlhá životnosť

Nové rotačné brány LION 302.12 disponujú taktiež osvedčeným tvarom nožov čím nedochádza k navíjaniu napr: zamiakovej vňate a iných pozberových zvyškov. Hrúbka nožov 15 mm zaisťuje dlhú životnosť pri vysokom zaťažení. Ďalšie prednosti rotačných brán LION spočívajú vo vysoko kvalitnom uložení hriadeľov pomocou kuželíkovích ložísk, ktoré sú dimenzované pre vysoké zaťaženie, dlhú životnosť a kľudný chod. Silná a vysoká vaňa prevodovky s integrovanou lamelou poskytuje prevodovke extrémnu stálosť. Kazetové tesnenie chráni samotné prevody pred vniknutím prachu, vlhkosti a iných nečistôt a tým predlžuje samotnú životnosť prevodov.

Vysokodimenzovaný široký záves zabezpečuje optimálny prenos sily. Výkyvný záves kat. 2 + 3, ktorý je nastaviteľný v 3 polohách pre optimálne spojenie traktora a rotačných brán. Bočné zhrňovacie plechy sú prestaviteľné pomocou paralelogramu a tým je pri transporte na cestných komunikáciách dodržaná šírka do 3 m.

O urovnanie povrchu pôdy sa starajú valce, ktoré môžu byť (kruhový rezací, rezací valec Packer a pod.) podľa druhu pôdy, v ktorých budú rotačné brány pracovať. Pri prestavení pracovnej hĺbky, prípadne pri opotrebení nožov nie je potrebné dodatočné nastavenie valca. Valec je k rotačným bránam uchytený samostatne pomocou paralelogramového závesu. Viac komfortu, menej nastavovania a jednoduché ovládanie sú výsledkom dlhoročnej výroby a vývoja rotačných brán LION. V kombinácii s nadstavbovým sejacím strojom VITASEM sa vytvorí kompaktná a optimálna kombinácia.

22.04.2011
Správna technika pre dokonalé pripravenie osivového lôžka
Rezací valec „PACKER“ od firmy Pöttinger

Technika na úpravu povrchu po príprave a spracovaní pôdy je veľmi dôležitým aspektom, ktorý ovplyvňuje vzchádzanie osiva najmä v suchom období alebo pri veľmi suchom lete. Popri správnosti vytvorenia osivovej drážky a uloženia osiva je veľmi dôležité brať na zreteľ aj na spracovanie pôdy. To znamená, že pre stroje, ktoré sú určené pre spracovanie pôdy a predsejbovú prípravu je veľmi dôležitý aj valec. Dobré skúsenosti hovoria o používaní kruhového rezacieho valca „Packer“ od firmy Pöttinger: Pre veľmi vysušené plochy je dôležité aby bol zabezpečený prísun vody k osivu. Samozrejme je potrebné počítať aj s tým, že po sejbe môže prísť väčšie množstvo zrážok, ktoré môžu znížiť pôdnu teplotu a to môže ohroziť klíčivosť semien.

Popis:

Valec pre rotačné brány, diskové podmietače a radličkové podmietače
Valec, ktorý má po stranách uzavreté pechovacie prstence pre pásové spätné utuženie

Funkčné znaky:

Spätné utuženie:

Utuženie pôdy priamo v oblasti osevnej ryhy pomocou špeciálneho tvaru valcov
zväčšiť
Spätné utuženie pôdy je na 50 % pracovného záberu pomocou špeciálnych kotúčov na valci.
Vzdialenosť medzi kotúčmi nie je utužená čím sa docieli priepustná vrstva, pomocou ktorej môže do pôdy prúdiť voda.

Pri daždi preniká voda do pôdy pomocou rýh:

zväčšiť

Tvarované kotúče valca zabezpečujú dokonalé odvalovanie valca a zároveň zabraňujú v utlačenej ryhe zanášaniu bahnom, čo vytvára dobrú drobivú štruktúru

Sejba:

zväčšiť

Povrch pôdy:

Nástroje na valci široké 6 cm zabránia prílišnému zahĺbeniu valca v ťažších podmienkach.
Pri tomto systéme ja zabezpečená aj aktívna priedušnosť pôdy, čo zlepšuje výmenu plynov.
zväčšiť

Tvar nástrojov valca:
Pomocou stranovo uzavretých pechovacích prstencov je pôda dokonale zhutnená a po odvalení valca opäť odľahčená (jemne rozdrobená). Pôda sa tým „naruší„ na základe čoho sa zvýši kvalita prúdenie živín.
Vďaka špeciálnej forme valca nevzniká na povrchu pôdy utužená nepriepustná vrstva na celú pracovnú šírku, lebo nosná rúra (korpus valca) má malý priemer a nedocháza tým ku kontaktu s pôdou. Tým je možné pracovať aj pri vlhkejších podmienkach, kde sa zabráni tvorenie pôdneho prísušku.

Pásové spätné spevnenie:

zväčšiť

Bezproblémový prechod – žiadne prešmykovanie:

Pomocou tvarovaných kotúčov je zabezpečený rovnomerný chod valca

Pozberové zvyšky:

Ideálne pre veľké množstvo organickej hmoty

Podmienky použitia:

Vhodné pre kamenité ale i vlhké pôdy

Osivo má bezproblémový prísun ku kapilárnej vode

02.02.2011
KLASIKA, NEBO BEZOREBNĚ?
ZEMĚDĚLEC 45/2010

Pro setí na zoraných pozemcích jsou v České republice ve velké oblibě secí kombinace Lion s Vitasem. Jedná se o mechanický secí stroj v agregaci s rotačními bránami firmy Pöttinger. Je to ideální souprava
