Charrues

SERVO 35 S

Pour l'utilisation pénible et permanente

Modèles

Données techniques

	SERVO 35 S - 4 corps	SERVO 35 S - 5 corps (4+1 ou 5)	SERVO 35 S - 6 corps (5+1)
Section du bâti	120 x 120 mm	120 x 120 mm	120 x 120 mm
Dégagement sous bâti	80, cm	80, cm	80, cm
Entre-corps	95 102 cm	95 102 cm	95 cm
Section de l'étançon	80 x 30 mm	80 x 30 mm	80 x 30 mm
Entre-corps et largeurs de travail	95 (30-35-40-45-50) 102 (32-38-43-48-54) cm	95 (30-35-40-45-50) 102 (32-38-43-48-54) cm	95 (30-35-40-45-50) cm
Poids	1259 kg	1386 kg	1664 kg

	SERVO 35 S nova - 4 corps	SERVO 35 S nova - 5 corps (4+1)
Section du bâti	120 x 120 mm	120 x 120 mm
Dégagement sous bâti	80, cm	80, cm
Entre-corps	88 95 102 cm	88 95 cm
Section de l'étançon	80 x 30 mm	80 x 30 mm
Entre-corps et largeurs de travail	88 (28-32-37-42-46) 95 (30-35-40-45-50) 102 (32-38-43-48-54) cm	88 (28-32-37-42-46) 95 (30-35-40-45-50) cm
Poids	1443 kg	1604 kg

	SERVO 35 S plus - 4 corps	SERVO 35 S plus - 5 corps (4+1)
Section du bâti	120 x 120 mm	120 x 120 mm
Dégagement sous bâti	80, cm	80, cm
Entre-corps	95 102 cm	95 102 cm
Section de l'étançon	80 x 30 mm	80 x 30 mm
Entre-corps et largeurs de travail	95 (23-49) 102 (25-54) cm	95 (23-49) 102 (25-54) cm
Poids	1324 kg	1579 kg

	SERVO 35 S plus nova - 4 corps	SERVO 35 S plus nova - 5 corps (4+1)
Section du bâti	120 x 120 mm	120 x 120 mm
Dégagement sous bâti	80, cm	80, cm
Entre-corps	95 102 cm	95 cm
Section de l'étançon	80 x 30 mm	80 x 30 mm
Entre-corps et largeurs de travail	95 (23-49) 102 (25-54) cm	95 (23-49) cm
Poids	1591 kg	1823 kg

Données sans engagement, équipement variable selon pays.

Équipements de série

SERVO 35 S

Type d'attelage	Au bras de relevage - barre d'attelage
Catégorie d'attelage	Cat. III / Largeur 2
	Cat. 3 pour 6 corps
Corps pleins	27 W 3L 36 W 36 UWc 39 UW 3L 41 W 46 Wc 46 Wd
Type de soc	Soc 18" avec pointe réversible
Réglage de la largeur de travail	mécanique ; 5 largeurs de travail
Entre-corps	95 cm
Dégagement sous bâti	80 cm
Raccord hydraulique	1 x double effet
Autres équipements de série	Outillage Protection de contresep sur le dernier corps
Remarque concernant l'équipement	Vérin de remise en ligne de série à partir de 5 corps

SERVO 35 S nova

Type d'attelage	Au bras de relevage - barre d'attelage
Catégorie d'attelage	Cat. III / Largeur 2
Corps pleins	27 W 3L 36 W 36 UWc 39 UW 3L 41 W 46 Wc 46 Wd
Type de soc	Soc 18" avec pointe réversible
Réglage de la largeur de travail	mécanique ; 5 largeurs de travail
Sécurité	Sécurité hydraulique NON-STOP
Entre-corps	95 cm
Dégagement sous bâti	80 cm
Raccord hydraulique	1 x double effet 1 x simple effet
Autres équipements de série	Outillage Protection de contresep sur le dernier corps

SERVO 35 S plus

Type d'attelage	Au bras de relevage - barre d'attelage
Catégorie d'attelage	Cat. III / Largeur 2
Corps pleins	27 W 3L 36 W 36 UWc 39 UW 3L 41 W 46 Wc 46 Wd
Type de soc	Soc 18" avec pointe réversible
Réglage de la largeur de travail	hydraulique ; en continu
Entre-corps	95 cm
Dégagement sous bâti	80 cm
Raccord hydraulique	2 x double effet
Autres équipements de série	Outillage Protection de contresep sur le dernier corps

SERVO 35 S plus nova

Type d'attelage	Au bras de relevage - barre d'attelage
Catégorie d'attelage	Cat. III / Largeur 2
Corps pleins	27 W 3L 36 W 36 UWc 39 UW 3L 41 W 46 Wc 46 Wd
Type de soc	Soc 18" avec pointe réversible
Réglage de la largeur de travail	hydraulique ; en continu
Sécurité	Sécurité hydraulique NON-STOP
Entre-corps	95 cm
Dégagement sous bâti	80 cm
Raccord hydraulique	2 x double effet 1 x simple effet
Autres équipements de série	Outillage Protection de contresep sur le dernier corps

Technologie

SERVOMATIC - Système de réglage

Les gestes pour un bon réglage

La bielle arrière règle la largeur de travail du premier corps: Si la largeur de travail du premier est trop faible, allonger la bielle. Si la largeur de travail du premier est trop importante, raccourcir la bielle.
La bielle avant règle la ligne de traction: Si le tracteur tire vers le labour, allonger la bielle – les bras se déplacent vers le labour. Si le tracteur tire vers le guéret, raccourcir la bielle – les bras se déplacent vers le guéret. Ce réglage de la ligne de traction ne change plus rien au réglage de la largeur du premier corps.

SERVOMATIC L'unique système de réglage précis pour SERVO charrues standards

C'est unique

Les réglages de la largeur du premier corps et de la ligne de traction se font séparément, rapidement et précisément. Ces deux réglages n'interfèrent pas entre eux, plus de ré-ajustages nécessaires. Quelques coups de clés et le réglage est bon!
La grande plage de réglage en continu permet une adaptation rapide à toutes les conditions. Le réglage parfait de la ligne de traction garantit une faible pression sur les contreseps, réduisant ainsi leur usure et la consommation de carburant.

Bielles de réglage avec blocage auto - matique en position, assurant un réglage précis et facile de la charrue.

SERVOMATIC centre de réglage pour SERVO Plus avec largeur de travail réglable

PRÉCIS

Corps de retournement avec pré-réglage
En acier coulé trempé
Pré-réglage rapide
Le pré-réglage permet une adaptation parfaite de la charrue au tracteur.

Bielles de réglage
avec blocage automatique en position

PLUS – réglage de la largeur de travail

Aussi sur les SERVO Plus, il existe le système de réglage parfait aux divers bras d'attelage des divers tracteurs.

100% de réglage automatique du premier corps – 100 % de réglage automatique de la ligne de traction, jamais d'efforts latéraux.

Adaptation parfaite aux exigences agronomiques. Rapport idéal de la largeur et de la profondeur de travail.
Meilleure adaptation à la puissance tracteur.
Un labour d'hiver large sur un sol sec économise du temps et du carburant (jusqu'à 30%) et réduit l'usure au travers d'une vitesse d'avancement plus faible. On fabrique de grosses mottes idéales pour l'hiver.

Une largeur de travail faible – en terres lourdes et humides, réduit le patinage ou permet de réaliser un lit de semence fin.
Adaptation idéale au relief. Labour large en descente, labour étroit en montée.
Finitions plus faciles des parcelles, possible déjà avec une trisoc.
Le contournement des obstacles est facile.
Les parcelles en pointe sont labourées plus rapidement. Une raie courbe est facilement redressée.

Une adaptation en continu
Sur la SERVO PLUS, les efforts dans le mécanisme de réglage sont particulièrement faibles, ce qui rend le réglage possible en cours de travail.

Vérin de réglage avec clapet anti-retour piloté. Les flexibles sont sans pression au travail.
L’ensemble des accessoires s’autorèglent avec le mécanisme.

PRÉCIS

Toutes les articulations sont munies d'un graisseur.
Les paliers importants sont équipés de bagues d’usure à haute résistance, échangeables.

Mécanisme spécifique.
Faibles forces de réglage grâce aux longs leviers de renvoi 1.
Réduction de l'usure dans les pièces de réglage et les paliers.

Réglage avec vérin à mémoire
Le vérin à mémoire est une option. Il accomplit deux fonctions : le réglage de la largeur de travail et la remise en ligne.
D'abord la remise en ligne, ensuite le retournement puis on revient automatiquement à position initiale. Simple, sans entretien.

NOVA Sécurité

Commande indirecte

Ce système présente une bonne évolution de l'effort à la pointe : la sécurité déclenche que si l'effort réglé est dépassé. Ensuite, l'effort à la pointe diminue au fur et à mesure que le corps se lève. Cela protège l'ensemble de la charrue.
Lors du ré-enclenchement, la pression augmente constamment. Cela favorise la pénétration en sol sec et dur.
Chaque paire de corps possède son propre accumulateur.

Elément NOVA pour SERVO 25 à 65 Effacement vertical et latéral, jusqu'à 40 cm. Les paliers graissés ainsi qu'un boulon de cisaillement complémentaire garantissent une longue durée de vie.	Sécurité hydromécanique Le système hydromécanique "NOVA " permet l'adaptation aux différents types de sol grâce à une variation de la pression hydraulique du système.	Coutre circulaire à ressort Le coutre circulaire peut s'effacer pour passer facilement sur les pierres, sans aucun dommage.

SÛR

Remplissage centralisé,
de série à partir des SERVO 25. La force de déclenchement peut être adaptée facilement et rapidement aux conditions de sols variables. La pression se lit sur le manomètre.

Accumulateur à boule d'azote
en position très protégée vers l'intérieur.

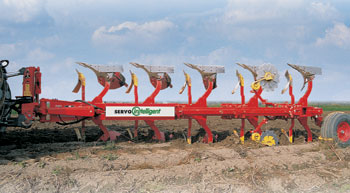

SERVO Portée électronique

... LABOURER SANS DESCENDRE

Une rentabilité supérieure et un confort de 1ère classe.

Gain énorme de temps pour l'adaptation aux différentes conditions de sol.
Toujours les meilleurs réglages possibles.

Réglage automatique de l'alignement de la charrue

Lors du premier attelage de la charrue, il suffit d'entrer dans l'ordinateur la largeur de travail et la voie du tracteur.
Optimisation du point de traction: meilleure traction = réduction de la pression sur les contreseps.


Optimal - Point de traction au centre moins tirante moins d'usure économie de carburant	Point de traction coté labour Mauvais guidage	Point de traction coté guéret Trop de pression sur les contreseps Usure élevée

Avantages pour le client

Les capteurs équipant tous les vérins hydrauliques donnent au capteur une information réelle sur la position de ceux-ci et transmettent à l'écran la valeur du réglage.

Les diverses fonctions peuvent être réglées électroniquement via le terminal :

Largeur de travail du 1er corps
Largeur de travail total, contournement facile d'un obstacle les fonctions du vérin à mémoire sont aussi gérées par le système
Alignement
Retournement
Aplomb – réglage facile pendant le travail, correction possible en pente
Profondeur de travail, réglage au cm près pendant le travail
Tarage de la sécurité non-stop – en continu depuis la cabine
Position de transport

PRÉCIS

Réglage en continu
de la profondeur de travail par un vérin hydraulique sur la roue de jauge

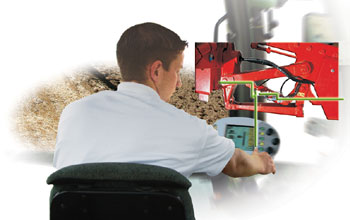

Ergonomie
Information sur les réglages actuels et l'ensemble des données de performance et rendement.

Largeur de travail
Largeur de travail total
Alignement
Retournement
Aplomb
Profondeur de travail
Tarage de la sécurité non-stop.

Forme de corps

Les différentes conditions de terres exigent des formes de corps appropriées.Ceux-ci doivent demander peu de puissance et réaliser un travail optimal.

Un grand choix de formes modernes de corps permet d'obtenir en toutes situations le bon corps. Les divers corps se montent tous sur les divers modèles de charrues SERVO.

*Corps claire-voie*
	30 UWS corps claire-voie Corps de petite capacité Pour faible profondeur de travail Bon dégagement de raie Bon émiettement
	35 WSS corps claire-voie Eprouvé des milliers de fois, depuis des années Peu tirant, spécialement conçu pour les terres lourdes et collantes Pour profondeur de travail supérieur à 30 cm Dégagement une raie relativement large Capacité exceptionnelle d'émiettement

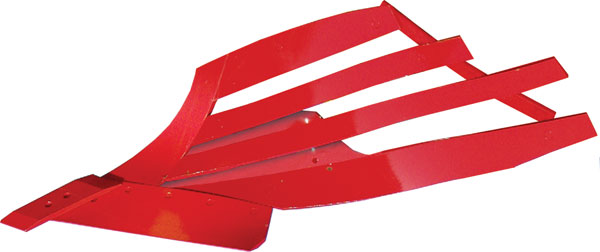

	38 WWS Corps claire voie NOUVEAU Corps de charrue pour terres moyennes et lourdes: Limon, Argile.
*Corps pleins*
	27 W Corps pleins NOUVEAU Particulièrement adapté aux terrains en pente. Corps de charrue pour labours peu profonds. Dégagement de raie importante.
	36 UW corps universel Très bon dégagement de raie Enfouissement facile de grosses quantités de résidus de récolte Capacité exceptionnelle d'émiettement Peu tirant, il convient pour pratiquement tous les sols
	36 W corps hélicoïdal long Corps allongé et hélicoïdal Pour les sols très argileux Bon travail aussi en terres légères Sa longueur lui permet de travailler à vitesse rapide sans projeter les résidus de récolte
	39 UW corps universel Particulièrement recommandé avec des pneus larges Pour une profondeur de travail jusqu'à 38 cm Capacité exceptionnelle d'émiettement Peu tirant, il convient pour pratiquement tous les sols
	41 W Corps allongé et hélicoïdal Pour les sols très argileux Bon travail aussi en terres légères Sa longueur lui permet de travailler à vitesse rapide sans projeter les résidus de récolte
	46 W Corps pleins NOUVEAU Dégagement de raie importante, idéal pour pneus larges Parfait émiettement et bonne tenue dans les pentes.

Formes de corps ideales

Une destruction rapide des résidus de récolte signifie revitalisation du sol et porte ainsi une part importante pour une prochaine récolte réussie.
Seul un enfouissement correct des résidus de récolte permet une préparation idéale des terres.
Les corps des SERVO remplissent toutes les exigences. Les nombreuses années d'expérience ainsi que de nombreux essais démontrent leur faible besoin en puissance ainsi que la durabilité des matériaux.

ROBUSTE

Versoir
En acier à grain fin de 8 mm d'épaisseur – résistance à l'usure exceptionnelle

Corps à claire voie
Faible besoin en puissance du fait de la faible surface de contact. Pas de blocage de pierre, car l'espace entre lames s'agrandit vers l'arrière. Les lames ont une épaisseur de 10 mm et sont trempées - résistance à l'usure exceptionnelle.

Pöttinger analyse dans la pratique le problème d'usure sur les pièces, établit un diagnostic et met en place, dans un deuxième temps, les modifications éventuellement nécessaires.

Ce corps est en forme …
Le procédé de trempage à coeur permet d'obtenir une dureté constante sur toute l'épaisseur. La dureté millimètre après millimètre dans le vrai sens du terme.

Information en détail

La gamme des charrues moyennes évolue

La famille des charrues portées est complétée par la série des SERVO 35 S.
Des charrues de 4 à 6 corps avec une poutre de 120 x 120 mm, conçues pour des tracteurs allant jusqu’à 125 kW/170 ch.

Servo 35 S

Des dégagements entre corps de 95 et 102 cm sont proposés en fonction des
conditions de travail. 5 largeurs de travail différentes sont réglables en continu pour la version SERVO 35 PLUS ou par déplacement des broches de fixation pour la
version standard. Une tête d’attelage surdimensionnée avec un robuste vérin de retournement garantit un retournement sûr et sans à-coup. Une ceinture de renfort rallongée, boulonnée à l’intérieur de la poutre, vient la renforcer à l’endroit subissant le maximum d’effort.

Nouvelles roue de terrage/ transport avancée

La roue pendulaire est amortie hydrauliquement et bascule sans à-coup vers l’arrière. Le réglage de la profondeur de travail se fait par 2 tirants sur la version mécanique. En option, ce réglage peut se faire hydrauliquement depuis le siège du tracteur. La modification en position de transport se fait très rapidement.

Nouvelles roue de terrage/ transport avancée
