Déchaumeurs à disques

TERRADISC

Kompakt und aggressiv

Modèles

Données techniques

	TERRADISC 3000	TERRADISC 4000
Largeur de travail	3 m	4 m
Nombre de disques	24 Pce	32 Pce
Diamètre du disque	51 cm	51 cm
Écart entre dents	12,5 cm	12,5 cm
Entre rangée	80 cm	80 cm
Dégagement sous bâti	80 cm	80 cm
Puissance nécessaire	95 Ch	135 Ch
Largeur de transport	3 m	4 m
Poids avec rouleau cage 540 mm ø	1675 kg	2380 kg
Poids avec rouleau cage 660 mm ø	1775 kg	2510 kg
Poids avec R.sillonneur env.	1830 kg	2790 kg
Poids avec rouleau profilé	1945 kg	2720 kg
Poids avec ROTOPACK pendulaire	1750 kg

	TERRADISC 4000 K	TERRADISC 5000 K	TERRADISC 6000 K
Largeur de travail	4 m	5 m	6 m
Nombre de disques	32 Pce	40 Pce	48 Pce
Diamètre du disque	51 cm	51 cm	51 cm
Écart entre dents	12,5 cm	12,5 cm	12,5 cm
Entre rangée	80 cm	80 cm	80 cm
Dégagement sous bâti	80 cm	80 cm	80 cm
Puissance nécessaire	135 Ch	170 Ch	204 Ch
Largeur de transport	2,85 m	2,85 m	2,85 m
Poids avec rouleau cage 540 mm ø	2680 kg	3139 kg	3485 kg
Poids avec rouleau cage 660 mm ø	2810 kg	3304 kg	3685 kg
Poids avec R.sillonneur env.	3090 kg	3419 kg	3795 kg
Poids avec rouleau profilé	3020 kg	3539 kg	4025 kg

Données sans engagement, équipement variable selon pays.

Équipements de série

TERRADISC

Attelage	Porté 3 points
Type d'attelage	Attelage en chapes , 2 positions
Catégorie d'attelage	Cat. II / Largeur 2 Cat. III / Largeur 3
Profondeur de travail	3 - 12 cm
Paliers de disques concaves	Roulement à contacts obliques à 2 rangées avec joint à cassette muni de 6 lèvres d'étanchéïté et capsule anti-poussière
Autres équipements de série	Sécurité non-stop Réglage hydraulique de la profondeur de travail

TERRADISC K

Attelage	Porté 3 points
Type d'attelage	Attelage en chapes , 2 positions
Catégorie d'attelage	Cat. II / Largeur 2 Cat. III / Largeur 3
Profondeur de travail	3 - 12 cm
Paliers de disques concaves	Roulement à contacts obliques à 2 rangées avec joint à cassette muni de 6 lèvres d'étanchéïté et capsule anti-poussière
Raccord hydraulique	1 x double effet
Autres équipements de série	Sécurité non-stop Réglage hydraulique de la profondeur de travail

Technologie

Paliers de disques / Sécurité Non Stop

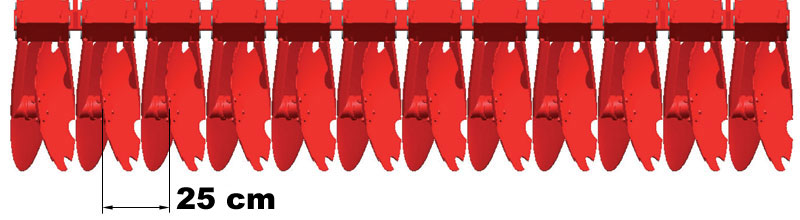

Ecartement entre disques faible
Disques concaves en acier spécial trempé pour un travail agressif. La disposition décalée des deux rangées de disques garantit un bon mélange terre – paille homogène. Les disques surdimensionnés de 51 cm de diamètre sont proposés en version lisse ou crénelé. Le faible écartement entre disques de 12,5 cm confèrent un travail effectif de 8 disques par mètre.

Le faible écartement entre disques de 12,5 cm

Excellente pénétration
Les disques sont disposés en biais par rapport à l’avancement et par rapport au sol, ceci pour garantir une bonne pénétration dans toutes les terres. L’angle d’attaque optimisé de 15° est identique pour les deux rangées de disques. Cela permet à l’outil d’avancer tout droit dans la parcelle sans effort latéral.

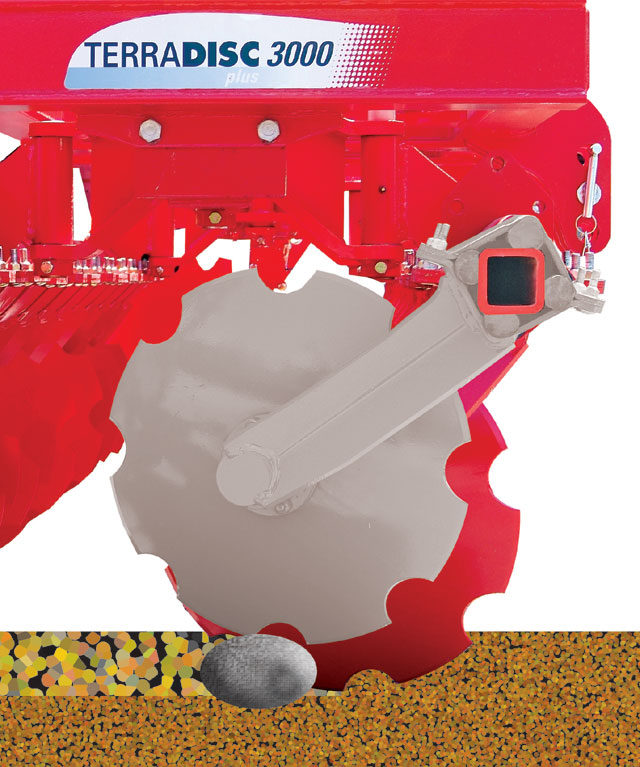

Sécurité Non Stop

Sécurité Non Stop sans entretien.

Chaque disque est fixé par bride sur la poutre. Ces brides sont munies de 4 silentblocs chacune, servant de sécurité contre les obstacles. Le grand diamètre de chaque silentbloc (40 mm) permet une grande plage de débattement du disque pour une efficacité totale de la sécurité.
Après le passage du disque par dessus l’obstacle, le retour en position de travail est automatique.

PARFAIT

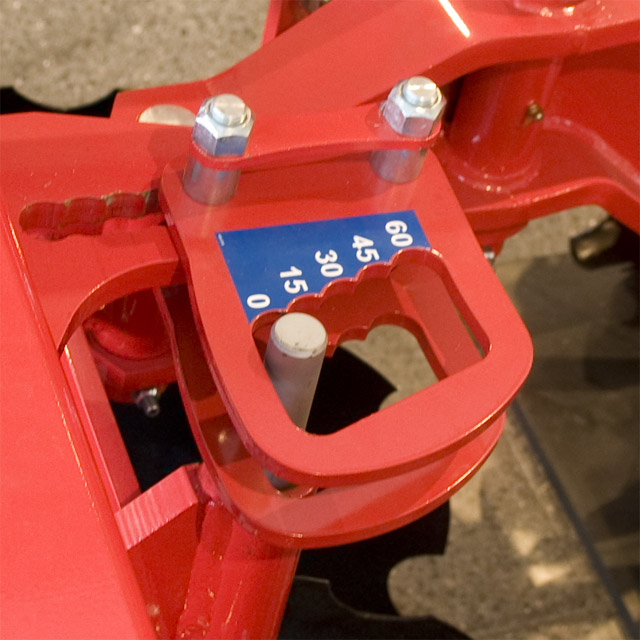

Réglage précis
Selon le type de terre, la vitesse d’avancement et la profondeur de travail, chaque rangée de disques peut être décalée de manière centralisée en 4 positions.

Paliers sans entretien
Les roulements à double rangée de billes à contact oblique sont issus de l’industrie. Robustesse et fiabilité sont garanties. Ces roulements supportent parfaitement les efforts axiaux et radiaux. Le montage est à bain d’huile et par conséquent sans entretien. Un joint labyrinthe à 6 lèvres garantit une étanchéité parfaite.

Les rouleaux

Différents rouleaux et possibilités d’utilisation

Type	Diamètre extérieur en mm	Humidité			Types de terres
Type	Diamètre extérieur en mm	sec	moyen	humide	légère	moyenne	lourde
Rouleau sillonneur	600	●	●			●	●
Rouleau barres	540	●	●		●	●
Double rouleau barres	420/380	●	●		●	●
Rouleau profilé	550	●	●	●	●	●	●
Rotopack pendulaire	600/545	●	●	●	●	●	●

ROULEAU SILLONNEUR

L’avantage du rouleau sillonneur (diamètre 600 mm) réside dans l’émiettement et le rappuyage intensif grâce à la forme conique des disques. Les lames disposées entre les disques assurent le décrottage et participent à l’émiettement.
Ce rappuyage par bande offre l’avantage de favoriser l’absorption de l’eau. Un rouleau parfaitement adapté aux terres lourdes et sèches.

ROULEAU BARRES

Le rouleau idéal pour les terres sèches et collantes. Ce rouleau bénéficie de nouvelles barres renforcées pour une résistance maximale. De diamètre 540 mm il offre l’avantage d’un entretien et de frais en pièces d’usure très faible.
Double rouleau barres avec diamètres de 420 mm à l’avant et 380 mm à l’arrière.

ROULEAU PROFILÉ

Nouveau chez Pöttinger. Le rouleau profilé est constitué de flasques clos soudés (8 par mètre) pour un diamètre de 550 mm.
Le rouleau laisse derrière lui un sol rappuyé et strié, préconisé pour l’absorption de l’eau et la circulation de l’air dans le sol. Ce rouleau est idéal pour les terres humides, riches en pierres et en matière organique.
(Disponible pour la saison 2006).

ROTOPACK PENDULAIRE

Les dents très agressives, soudées sur un rouleau, s’entrecroisent pour un émiettement et un mélange intensif. Le diamètre du rouleau avant est de 270 mm et arrière de 215 mm. Le montage pendulaire assure un parfait suivi des irrégularités du sol.
Ce rotopack pendulaire est particulièrement adapté aux terres légères et non collantes.

PARFAIT

Les rouleaux du TERRADISC assurent le contrôle de profondeur par positionnement de broches.

ROULEAU SILLONNEUR:
Réglage de la profondeur

Paliers de rouleau surdimensionnés à gauche et à droite

Information en détail

TERRADISC 5000/6000 K
Les nouveaux déchaumeurs à disques compacts TERRADISC 5000 et 6000 K ont été développés pour le déchaumage et la préparation du lit de semence de grandes surfaces. Ces outils compacts, permettant un bon mélange en surface des résidus de récolte, sont dorénavant proposés également en 5 et 6 m de largeur de travail.

Le nouveau déchaumeur à disques compact TERRADISC est équipé d’un robuste bâti 2 barres. La rotation active des disques permet des vitesses d’avancement élevées. La performance à l’état pur.

Haute qualité de matériaux
La construction du châssis porteur, robuste et résistant, est massive. Les deux poutres portant les disques sont reliées par deux balanciers. Ces deux balanciers sont boulonnés au châssis. L’ensemble des composants sont constitués de matériaux de première qualité.

Adaptation individualisée
L’outil compact est attelé au relevage du tracteur. Il existe 3 positions de fixation (1) des bras inférieurs et du 3ème point, pour une adaptation optimale aux différentes tailles de pneumatiques des tracteurs.

Pour favoriser une bonne pénétration de l’outil, les bras inférieurs doivent légèrement montés coté machine.
L’inclinaison de la potence d’attelage (2) est également réglable pour une adaptation aux différentes géométries des tracteurs et pour améliorer le dégagement en bout de champ et au transport.

Construction compacte
La construction compacte est un critère important. La première rangée de disques est disposée très près du tracteur. Le dégagement entre les deux rangées de disques est de 80 cm.

Dégagement sous bâti 80 cm

La longueur complète de l’outil, rouleau inclus, ne dépasse pas 3 mètres. Cette compacité garantit un travail de la machine efficace et en toute sécurité.
