NOVACAT X8
TIPY NASTAVENIA OBRACAČOV

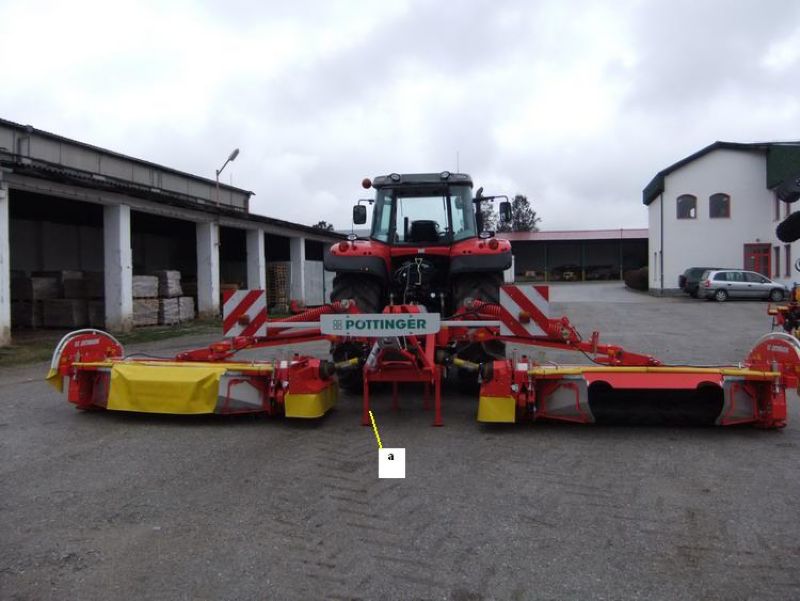

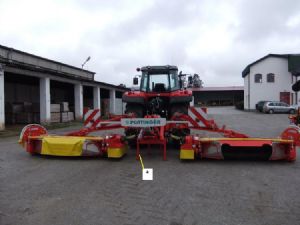

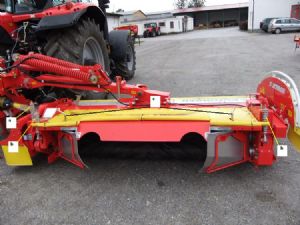

(obr.1) Pracovná poloha stroja. Pri odstavení, stroj položiť na odstavné nohy (pos.a).

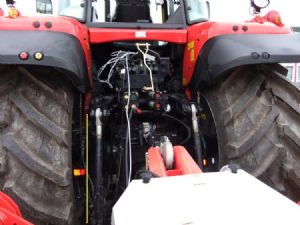

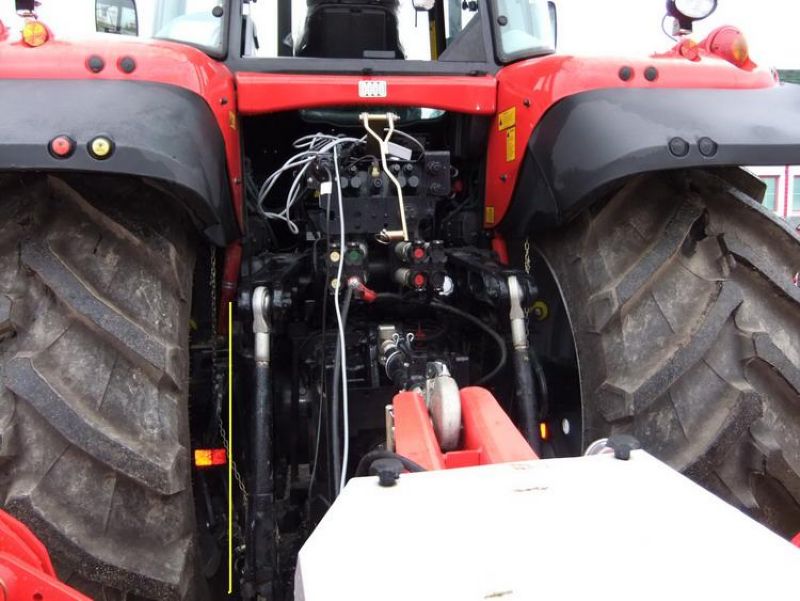

(obr.2) Pripojenie do 3 bodového závesu kat. 3, výška ramien rovnaká ľavá a pravá strana. Ďalej je potrebné použiť 1 vonkajší hyd. okruh s plávajúcou polohou. Pohon kĺbovým hriadeľom 1000 ot./min.

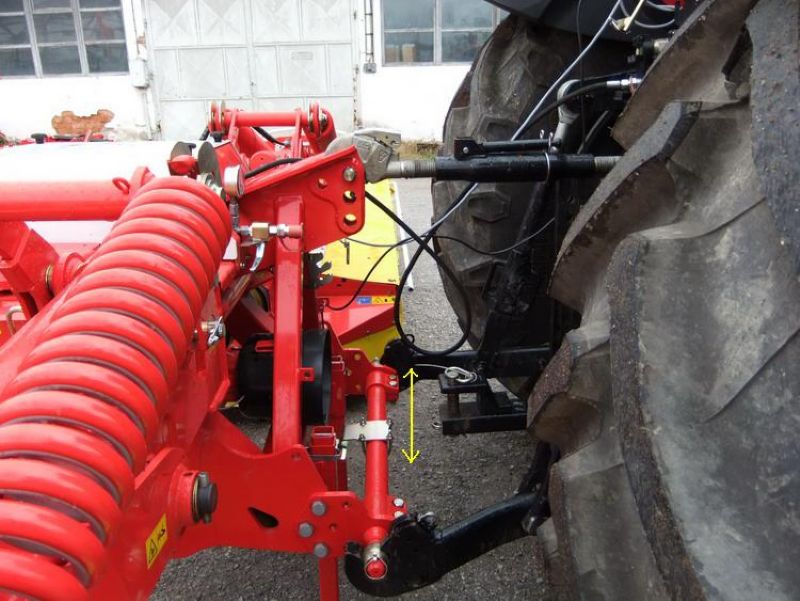

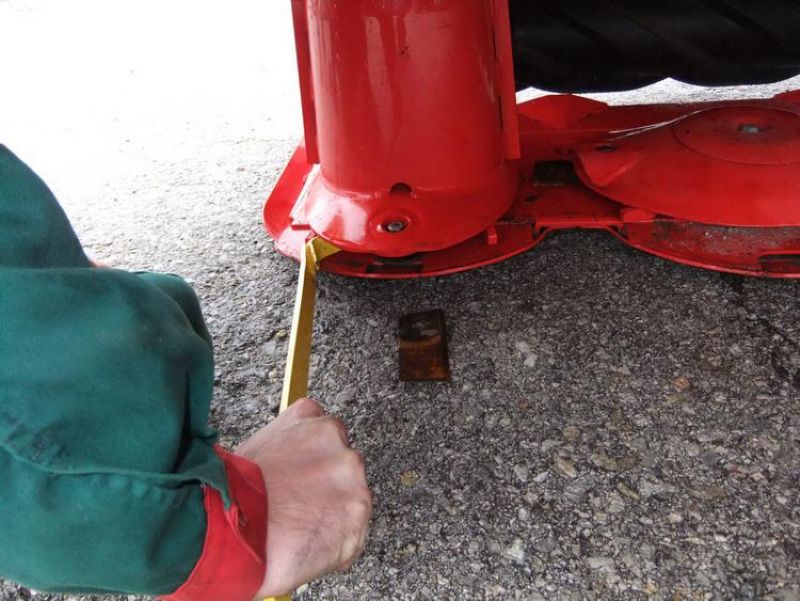

(obr.3) V pracovnej polohe výška ramien od zeme 55 cm. Ramená nastaviť tak aby mali čo najmenší pohyb do strán.

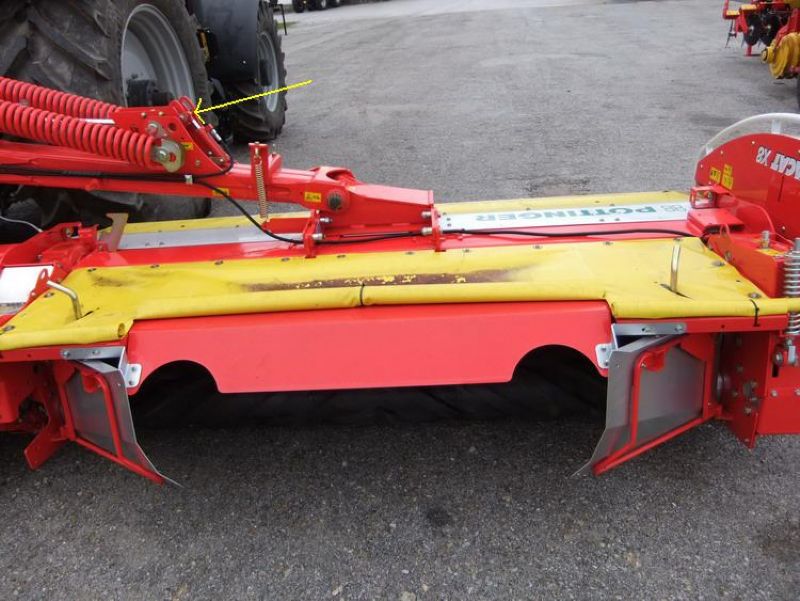

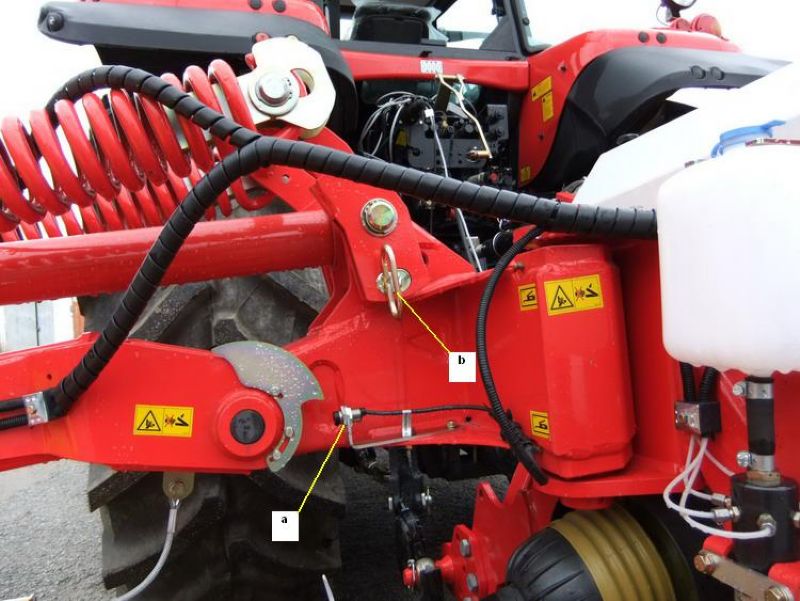

(obr.4) Senzor (pos.a) na ľavej a pravej strane , sleduje polohu stroja . Pružinové odľahčenie a nastavovacie miesto (pos.b).

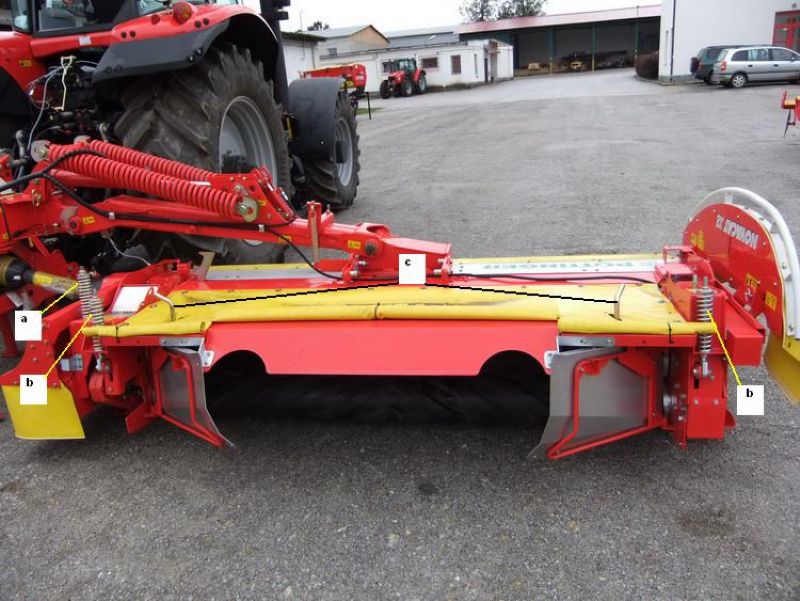

(obr.5) Napnutie klinových remeňov pomocou pružiny na rozmer 185mm (pos.a). Vrchný valec prítlak cez pružinu na rozmer 200-210mm (pos.b). Nastavenie šírky riadku (pos.c).

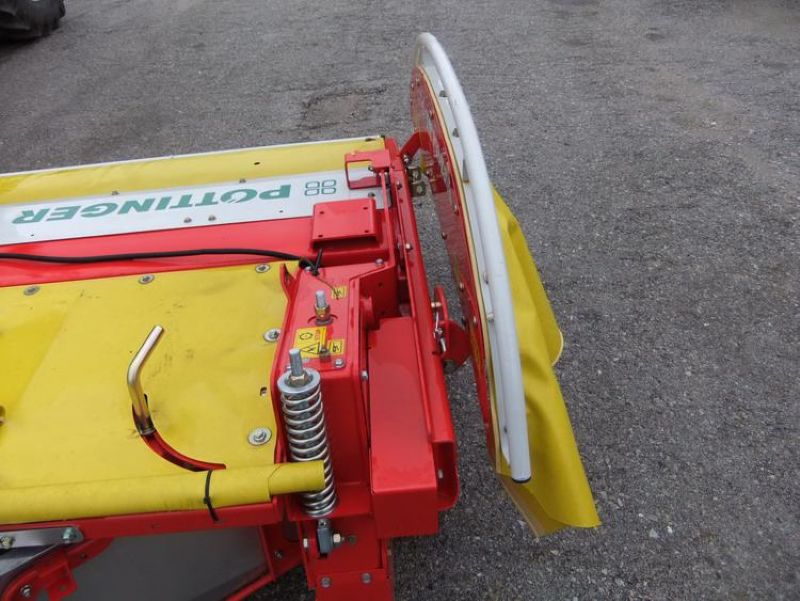

(obr.6) Sklopiteľné stranové kryty.

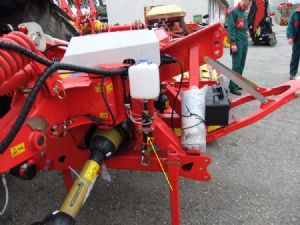

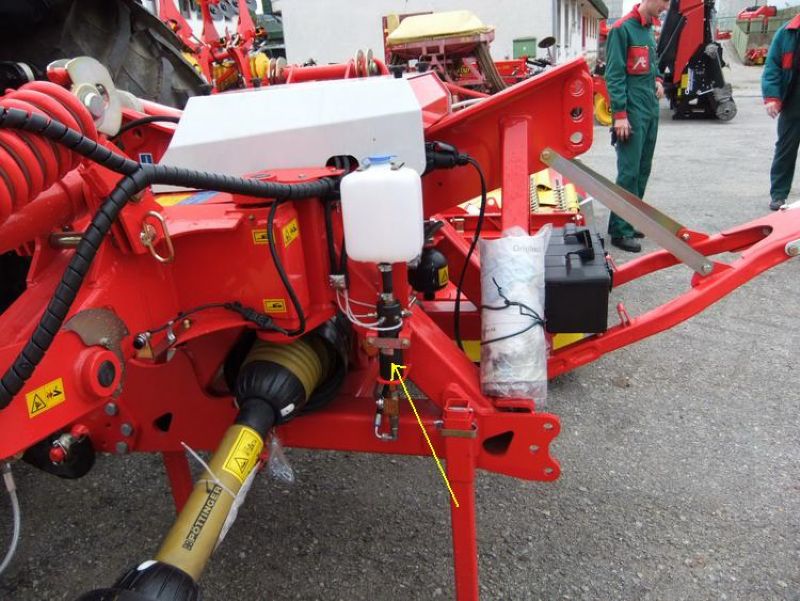

(obr.7) Nádržka s olejovou pumpou na mazanie reťazí pohonu gumených valcou.

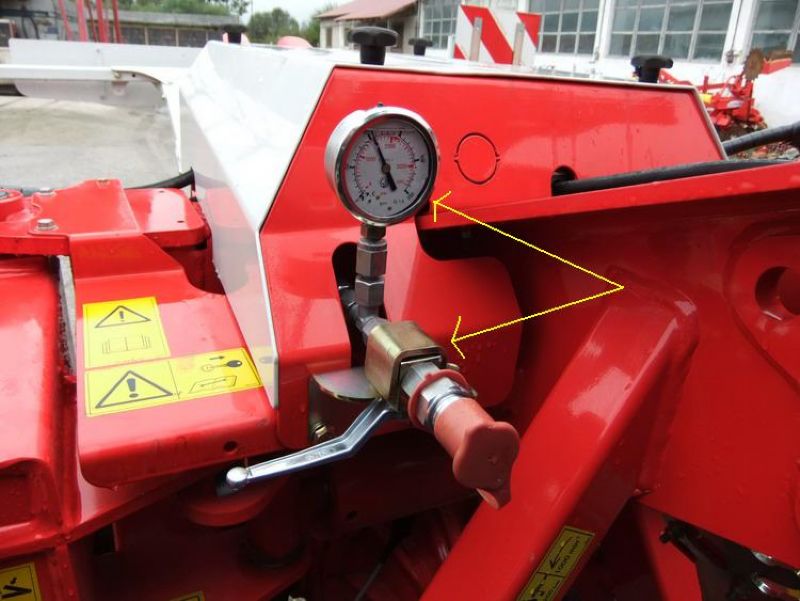

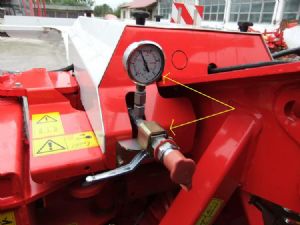

(obr.8) Nájazdová hyd. poistka a manometer z ventilom a rýchlospojkou na montáž hyd. hadice. Manometer pre kontrolu tlaku v hyd. valci nájazdovej poistky max. tlak 110 bar.
(obr.9) Správna poloha a žacích diskov pre montáž a demontáž nožov. Lišta má rýchloupínanie nožov pomocou montážnej páky (pos.a)

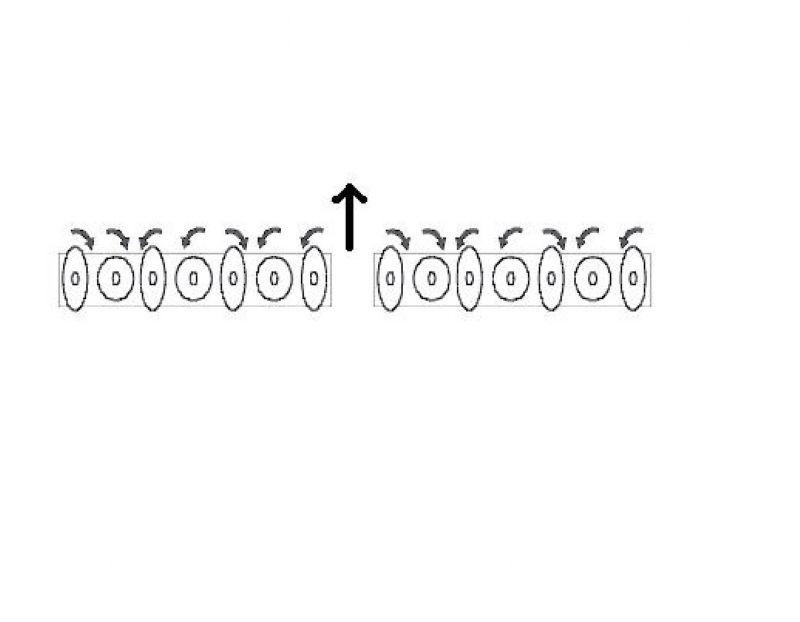

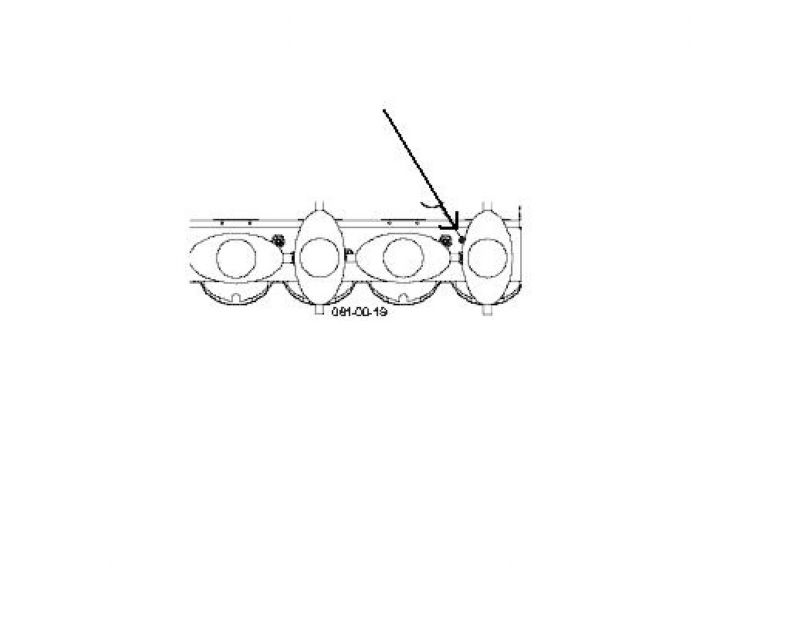

(obr.10) Šípka na žacom noži udáva smer otáčania disku na žacej lište.

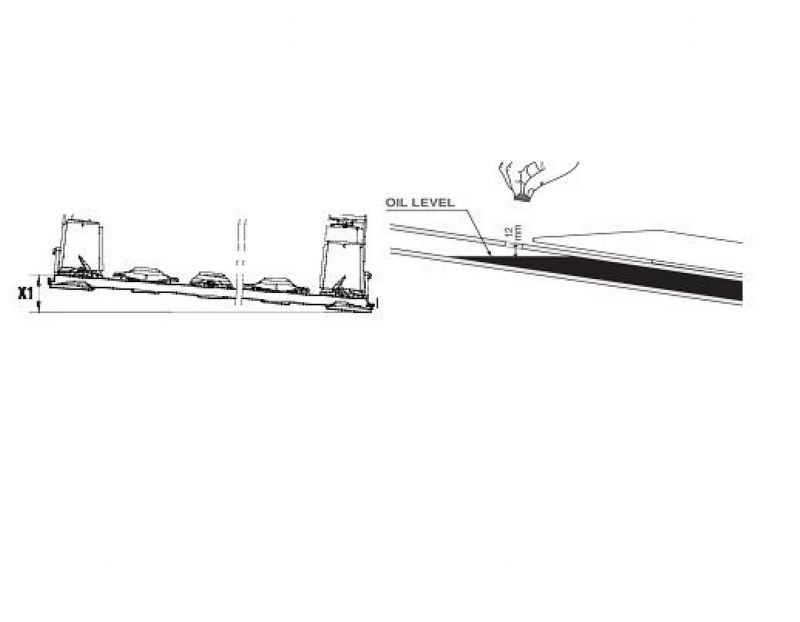

(obr.11) Kontrola hladiny oleja NOVACAT X8: X1=38 cm
(obr.12) Plniaci a kontrolny otvor. Množstvo oleja v lište NOVACAT X8: 3,5 litra SAE 90.

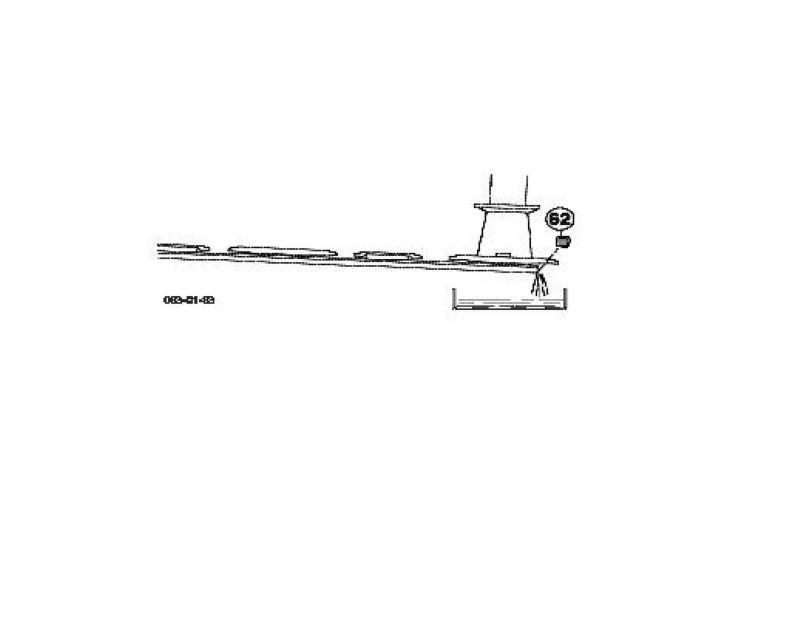

(obr.13) Výmena oleja. Vyskrutkujte vypúšťaciu skrutku (62). Olej vymeniť po prvých 100 prevádzkových hodinách a potom minimálne 1x ročne.

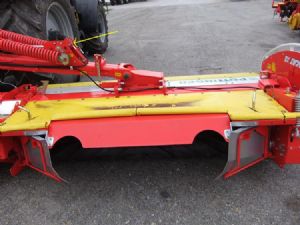

(obr.14) Stroj na zaistenie v prepravnej polohe používa hyd. zaisťovacie háky

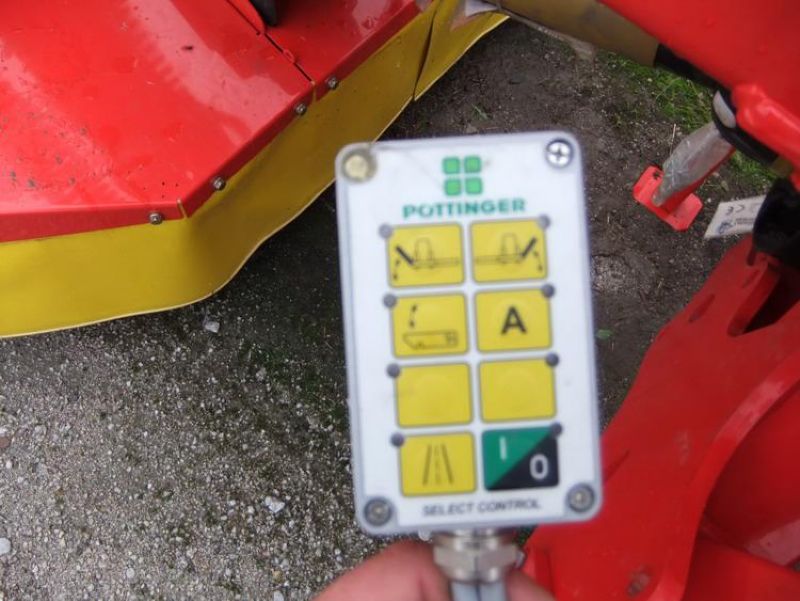

(obr.15) Ovládací pult SELECT CONTROL. Na tomto panely je možné ovládať samostatne ľavú a pravú žaciu jednotku. Cez tento panel nie je možné ovládať čelnú žaciu jednotku na jej ovládanie je potrebný ešte jeden vonkajší okruh hydrauliky. Nemá úvraťový systém.

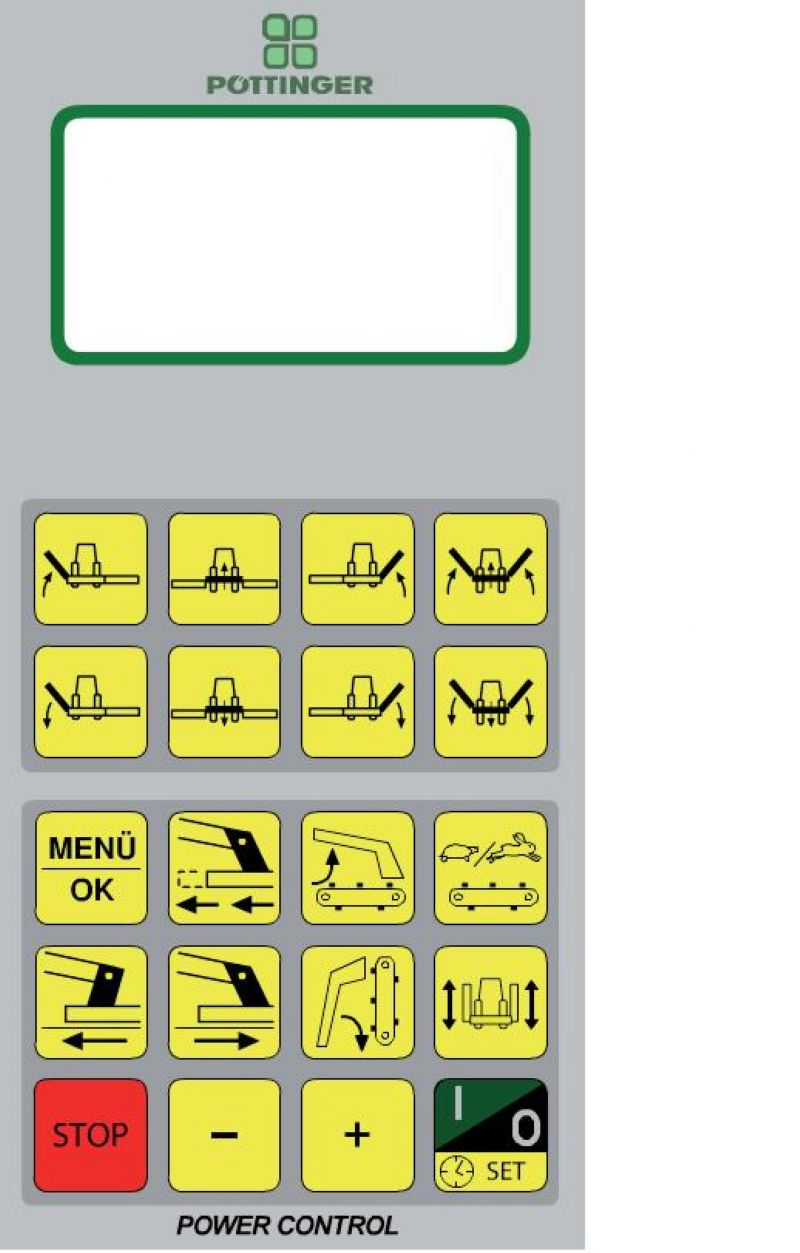

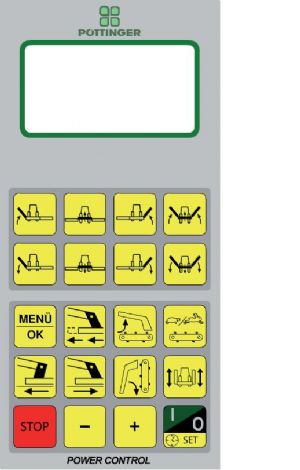

(obr.16) Na želanie : ovládací pult POWER CONTROL má možnosť ovládať všetky tri žacie jednotky naraz alebo samostatne. Má úvraťový systém.
