Плуги

SERVO 6.50

неперевершена сила для великих площ

Моделі

Технічні характеристики

	SERVO 6,50 - 6 борозен (5+1)	SERVO 6,50 - 7 борозен (6+1)	SERVO 6,50 - 8 борозен (7+1)	SERVO 6,50 - 9 борозен (8+1)
Товщина рами	180 x 180 mm	180 x 180 mm	180 x 180 mm	180 x 180 mm
Висота рами	80, 90 cm	80, 90 cm	80, 90 cm	80, 90 cm
Дистанція до корпуса	102 cm	102 cm	102 cm	102 cm
Тримач корпуса	80 x 35 mm	80 x 35 mm	80 x 35 mm	80 x 35 mm
Дистанція до корпуса та робоча ширина	102 (32-38-43-48-54) cm	102 (32-38-43-48-54) cm	102 (32-38-43-48-54) cm	102 (32-38-43-48-54) cm
Вага	3020 kg	3295 kg	3570 kg	3845 kg

	SERVO 6,50 nova - 6 борозен (5+1)	SERVO 6,50 nova - 7 борозен (6+1)	SERVO 6,50 nova - 8 борозен (7+1)
Товщина рами	180 x 180 mm	180 x 180 mm	180 x 180 mm
Висота рами	80, cm	80, cm	80, cm
Дистанція до корпуса	102 cm	102 cm	102 cm
Тримач корпуса	80 x 35 mm	80 x 35 mm	80 x 35 mm
Дистанція до корпуса та робоча ширина	102 (32-38-43-48-54) cm	102 (32-38-43-48-54) cm	102 (32-38-43-48-54) cm
Вага	3500 kg	3855 kg	4210 kg

	SERVO 6,50 plus - 6 борозен (5+1)	SERVO 6,50 plus - 7 борозен (6+1)	SERVO 6,50 plus - 8 борозен (7+1)	SERVO 6,50 plus - 9 борозен (8+1)
Товщина рами	180 x 180 mm	180 x 180 mm	180 x 180 mm	180 x 180 mm
Висота рами	80, 90 cm	80, 90 cm	80, 90 cm	80, 90 cm
Дистанція до корпуса	102 cm	102 cm	102 cm	102 cm
Тримач корпуса	80 x 35 mm	80 x 35 mm	80 x 35 mm	80 x 35 mm
Дистанція до корпуса та робоча ширина	102 (25-54) cm	102 (25-54) cm	102 (25-54) cm	102 (25-54) cm
Вага	3120 kg	3410 kg	3700 kg	3990 kg

	SERVO 6,50 plus nova - 6 борозен (5+1)	SERVO 6,50 plus nova - 7 борозен (6+1)	SERVO 6,50 plus nova - 8 борозен (7+1)
Товщина рами	180 x 180 mm	180 x 180 mm	180 x 180 mm
Висота рами	80, cm	80, cm	80, cm
Дистанція до корпуса	102 cm	102 cm	102 cm
Тримач корпуса	80 x 35 mm	80 x 35 mm	80 x 35 mm
Дистанція до корпуса та робоча ширина	102 (25-54) cm	102 (25-54) cm	102 (25-54) cm
Вага	3610 kg	3980 kg	4350 kg

Розміри та вага можуть бути змінені при подальшому технічному розвитку, а також відрізнятися залежно від країни призначення.

Серійне оснащення

SERVO 6.50

Спосіб кріплення	Нижня направляюча - навісна накладка
Категорія навіски	Кат. ІІІ / ширина 3
Суцільний металевий корпус	27 W 3L 36 W 36 UWc 39 UW 3L 41 W 46 Wc 46 Wd
Тип лемеша	Леміш з поворотним долотом на 18 дюймів
Зміна ширини захоплення	механічно; 5 рази через ряди отворів
Дистанція до корпуса	102 cm
Висота рами	80 cm
Підключення гідравліки	1 x з подвійною дією 1 x зі звичайним рухом
Інше серійне обладнання	Інструмент Захисна накладка на останньому корпусі

SERVO 6.50 nova

Спосіб кріплення	Нижня направляюча - навісна накладка
Категорія навіски	Кат. ІІІ / ширина 3
Суцільний металевий корпус	27 W 3L 36 W 36 UWc 39 UW 3L 41 W 46 Wc 46 Wd
Тип лемеша	Леміш з поворотним долотом на 18 дюймів
Зміна ширини захоплення	механічно; 5 рази через ряди отворів
Захист від каменів	Гідравлічне безперервне запобігання перевантаженню
Дистанція до корпуса	102 cm
Висота рами	80 cm
Підключення гідравліки	1 x з подвійною дією 2 x зі звичайним рухом
Інше серійне обладнання	Інструмент Захисна накладка на останньому корпусі

SERVO 6.50 plus

Спосіб кріплення	Нижня направляюча - навісна накладка
Категорія навіски	Кат. ІІІ / ширина 3
Суцільний металевий корпус	27 W 3L 36 W 36 UWc 39 UW 3L 41 W 46 Wc 46 Wd
Тип лемеша	Леміш з поворотним долотом на 18 дюймів
Зміна ширини захоплення	гідравлічний, безступінчастий
Дистанція до корпуса	102 cm
Висота рами	80 cm
Підключення гідравліки	3 x з подвійною дією 1 x зі звичайним рухом
Інше серійне обладнання	Інструмент Захисна накладка на останньому корпусі

SERVO 6.50 plus nova

Спосіб кріплення	Нижня направляюча - навісна накладка
Категорія навіски	Кат. ІІІ / ширина 3
Суцільний металевий корпус	27 W 3L 36 W 36 UWc 39 UW 3L 41 W 46 Wc 46 Wd
Тип лемеша	Леміш з поворотним долотом на 18 дюймів
Зміна ширини захоплення	гідравлічний, безступінчастий
Захист від каменів	Гідравлічне безперервне запобігання перевантаженню
Дистанція до корпуса	102 cm
Висота рами	80 cm
Підключення гідравліки	3 x з подвійною дією 2 x зі звичайним рухом
Інше серійне обладнання	Інструмент Захисна накладка на останньому корпусі

Технічний прогрес

PLUS - гідравлічне регулювання ширини захвату

У серії SERVO-Plus можливе точне налаштування з самими різними розмірами нижньої навіски різних тракторів.
При переустановці ширини захвата корпуса одночасно відбувається 100%-на переустановка ширини захвата першого корпуса та 100%-на переустановка точки тяги. b>

Оптимальна пристосованість до вимог рослинництва. Правильне співвідношення робочої ширини захвата до глибини захвата.
Краща пристосованість до потужності трактора.
Широка зяблева борозна на сухих грунтах заощаджує час та паливо (до 30%) та зменшує знос за рахунок повільного руху.

Вузькі борозди на важких, вологих грунтах. Зменшується пробуксовка та утворюється структура з друбних грудок.
Оптимальна пристосованість до участків на схилах: в гору – вузько, під гору – широко.
Проста оранка країв полів.
Оптимальна оранка меж вже з трьома корпусами.
Оранка навколо перешкод.
Легка оранка клинів, а криві борозди піддаються легкому вирівнюванню.
Безступенева адаптація Система SERVO-Plus вимагає незначного зусилля на переустановочному механізмі для зміни регулювання.-> Надійна переустановка також в процесі їзди.

Переустановочні циліндри обнащені серійно запорним клапаном, тиск в шлангах в процесі оранки відсутний.
Різні додаткові робочі органи автоматично правильно переустановлюються разом зі всією системою.

EXAKT

Міцні гільзи
Всі місця посадки змазуються. Важливі місця посадок оснащені зносостійкими замінними гільзами з пружинної сталі для вищої напруги зжимання.

Спеціальне ричажне управління
Легка переустановка за допомогою ричага перевода.
Ощадливе ставлення до переводного механизма та місць посадки.

Memory-циліндр: механізм переустановки
опційно: один циліндр для двох функцій: складання рами та переустановка ширини захвата
Спочатку складається та перевертається, потім автоматично повертається в правильне положення.
Простота, мінімальна потреба в обслуговуванні.

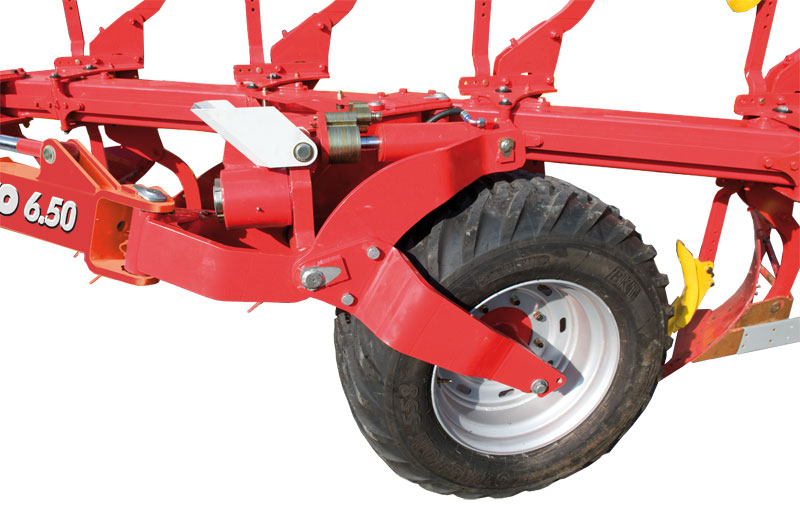

Велике опорно-транспортне колесо

Розмір: 500/45-22,5
Робоча глибина регулюється через трьох-точкову навіску трактора та опорне колесо, просто і швидко за допомогою упорів, що розміщуються на штоку циліндра з інтервалом в 15 мм. Колесо знаходиться посередині рами, що робить оранку країв поля безпроблемною.

опорно-транспортне колесо

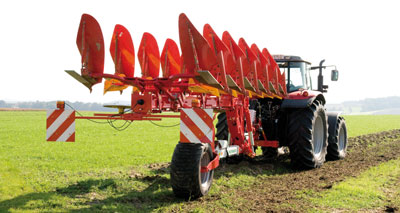

Для транспортування плуг обертається в центральне положення і обидва телескопічні циліндри блокуються заторними клапанами.

надійне транспортування

SERVOMATIC налаштування

Вірне налаштування

За допомогою заднього гвинта налаштовується ширина захвату першого корпуса якщо ширина захвату першого корпуса недостатня, викрутіть гвинт. Якщо завелика – закрутіть його.
За допомогою переднього гвинта налаштовується точка тяги: якщо трактор тягне в сторону зораного ґрунту - викрутіть шпиндель – нижні тяги переміщуються в сторону ріллі. Якщо трактор тягне в сторону ще не зораного, слід закрутити гвинт – нижні тяги перемістяться також в цю сторону. Зміна тягового зусилля не впливає на ширину захвату першого корпуса.

центр налаштування SERVOMATIC для стандартних плугів

Унікальне рішення

Швидко, точно, та незалежно один від одного налаштовуються ширина захвату першого корпуса та точка тяги.
Обидві функції не впливають одна на одну, не потрібна і додаткова корекція. Великий безступінчастий діапазон налаштування уможливлює швидку адаптацію плуга до будь-який умов. Оптимальне налаштування точки тяги гарантує менший прижимний тиск, і, відповідно менший знос та меншу потребу в пальному.

Регулювальні шпинделі з захистом проти прокручування забезпечують легке та точне налаштування плуга.

центр налаштування SERVOMATIC для плугів SERVO з налаштуванням ширини Plus точно

точно

оборотні корпуси з надточним налаштуванням, за рахунок чого можлива ідеальна та швидка адаптація плуга до трактора. Виготовлені із високоякісної литої сталі.

Регулювальні гвинти з захистом проти прокручування

Ідеальні форми корпусів плуга

Різноманітні умови ґрунту вимагають відповідно різноманітних форм корпусів. Вони мають бути легкими в русі, та виконувати бездоганно свою роботу.
Великий вибір сучасних форм корпусів пропонує вірне рішення для кожного виду ґрунту. Різноманітні види корпусів можуть використовуватися на кожному плузі серії SERVO.

*Перисті корпуси*
	30 UWS Перисті корпуси невеликі корпуси для невеликої робочої глибини (мaкс. 20 см) • чиста борозна • оптимальне подрібнення
	35 WSS Перисті корпуси корпуси, що зарекомендували себе багато разів • легкі в роботі, спеціально продумані для важких клейких ґрунтів • для робочої глибини до 30 та більше см • особливо широка борозна • чудове подрібнення
	38 WWS Перисті корпуси новинка новинка спіралевидні • призначені для середніх та важких клейких ґрунтів • особливо широка борозна до 50 см • ідеальне • ідеально для робочої глибини від 20 см
*Цільні корпуси (подовжена форма корпуса)*
	27 довга форма корпуса новинка новинка широка борозна • до макс. 25 см робочої глибини • чиста робота і на схилах – легкість в русі • оптимально для поверхневої оранки • для високої робочої швидкості
	36 W довга форма корпуса корпус витягнутий і закручений • для ґрунтів з високим вмістом глини • подовжена форма для роботи на високих швидкостях без перекидання на сусідню борозну • чистий горизонт • до макс. 23 см робочої глибини, оптимально для неглибокої оранки (в межах 15 см)
	41 W довга форма корпуса корпус витягнутий і закручений • для ґрунтів з високим вмістом глини • подовжена форма для роботи на високих швидкостях без перекидання на сусідню борозну • чиста борозна
	46 W довга форма корпуса новинка широка борозна • кращий ефект подрібнення та придатність роботи на схилах • до 35 см робочої глибини Цільні корпуси (Універсальні форми)
Цільні корпуси (універсальні форми )
	36 UW універсальний корпус відмінне утворення борозни • оптимальне зароблення рослинних решток у ґрунт • відмінні якості подрібнення • легкість в русі і придатність майже для всіх ґрунтів
	39 UW універсальний корпус через особливо широку борозну придатність для широких шин • для робочої глибини до 40 см • відмінні якості подрібнення • легкість в русі і придатність майже для всіх ґрунтів

Ідеальні форми корпусів плуга

• Надійне перегнивання рослинних решток має значення «оживлення» ґрунту, і робить внесок, таким чином, в гарний урожай.
• Лише чисто заорані рештки дозволяють безпроблемно проводити подальші технологічні операції
• SERVO-форми корпусів відповідають всім вимогам, а багаторічний досвід доводить надійність та витривалість матеріалу

потужно

товщина матеріалу
8 мм загартованої дрібнозернистої сталі – надзвичайно стійка проти зносу

Перисті корпуси

Менша потреба у тяговій потужності завдяки мінімальній площі тертя.

Простір у корпусі має конічну форму, що не дає камінню застрягати.

Полоси корпуса виготовлені з 10 мм-ої загартованої сталі, що надає їм стійкості проти зносу.

Аналізувати та покращувати

Компанія Pöttinger аналізує на практиці проблему зносу у машини, діагностує та впроваджує необхідні конструкційні покращення.

Нова теплова обробка в сучасному центрі загартовування забезпечує загартування відвалів -> міцність крізь весь метал

Детальна інформація

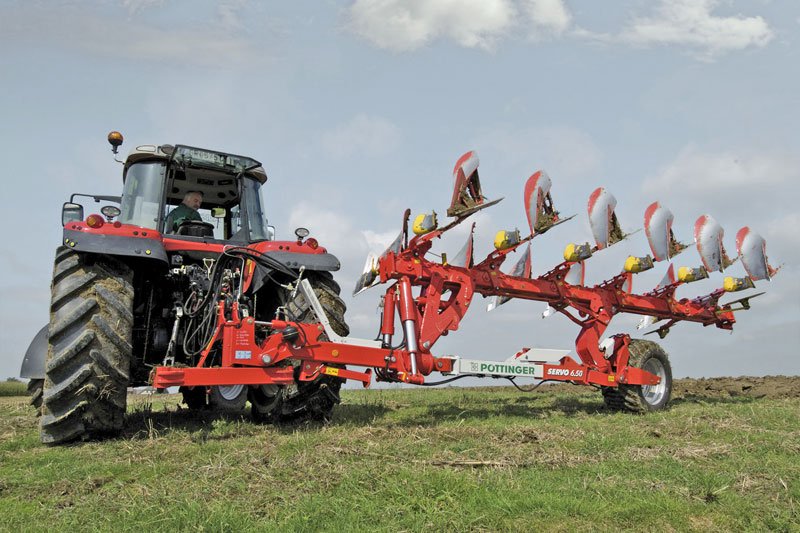

SERVO 6.50 – сучасні напівнавісні плуги нового покоління.

SERVO 6.50
потужна навіска
• подвійний навісний кронштейн та обертова вісь з потужним шарнірним з’єднанням
• практично прокладені гідравлічні шланги
• відкидна опорна стійка
• великий кут поворотної вісі для мінімального радіусу повороту

Інноваційна конструкція для забезпечення ідеальної лінії тяги
• Зведене до мінімуму бокове відхилення і максимальне дотримання борозни завдяки кронштейну обертової вісі, розміщеному близько до трактора
• Формування ідеальної лінії тяги

надійний обертовий механізм
• обертові вісі устатковані потужними конічними підшипниками. Плавне та стійке обертання завдяки 2 великим телескопічним циліндрам
• Стійкість на будь-якому рельєфі

Продумана конструкція рами
• Тягове зусилля передається через обертовий підшипник безпосередньо на раму плуга - найкраща передача тяги, подібно навісному плугу
• Рама 180 х 180 мм, товщина стінки: 10 мм

Кріплення корпусів розраховане на великі навантаження
• Двостороннє кріплення призначене для великих навантажень
• Зрізний болт в стандартних плугах та плугах серії "Plus" захищає корпуси від надмірного навантаження

Оптимальний тиск
Колесо великого діаметра компенсує боковий нахил, зменшує опір та знос. Польова дошка встановлюється на останньому корпусі серійно.
Налаштування ширини захвату
На стандартних плугах налаштування робочої ширини встановлюється ступінчасто через ряд отворів на рамі. На плугах SERVO 6.50 Plus ширина захвату регулюється гідравлічно.
Ширина захвату першого корпуса
Ширина захвату першого корпуса регулюється шпинделем (опціонно, гідравлічним циліндром). На плугах серії "Plus" гідравлічне регулювання встановлюється серійно. Плавно та швидко досягається бажана ширина захвату. Широкі можливості налаштування першого корпусу - ідеальні на схилах та важких ґрунтах.

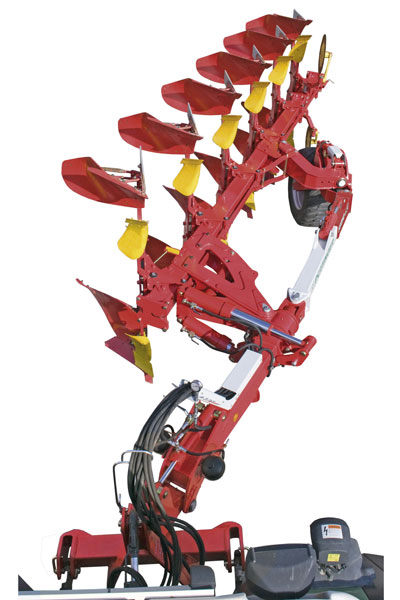

Потужний обертовий механізм
Плавне та стійке обертання завдяки 2 великим телескопічним циліндрам. Обертові вісі устатковані потужними конічними підшипниками великого діаметру. Точне налаштування оборота досягається завдяки 2 регулювальним опорним гвинтам. При- та від’єднання плуга полегшується відкидною опорою.
Практично прокладені шланги
Кольорове маркування чисельних гідравлічних шлангів значно полегшує підключення до трактора.
Оптимальна лінія тяги
Ідеальна лінія тяги створена завдяки тому, що обертова вісь розміщена на навісному блоці чітко посередині відносно задньої вісі трактора. Результат – зведений до мінімуму боковий нахил та максимальне копіювання колії.

збільшити
