Osvětlení čelně nesených diskových žacích strojů NOVACAT

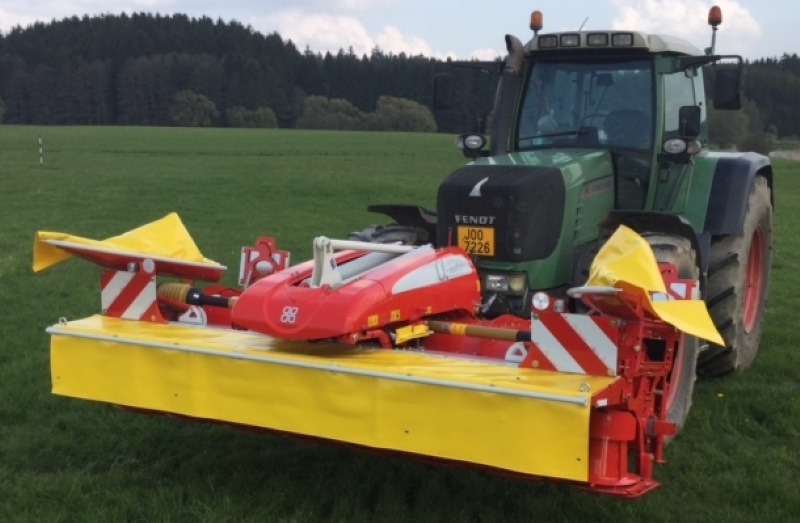

Osvětlení čelně nesených diskových žacích strojů NOVACAT

Pokyny pro obsluhu stroje!

09.07.2018
Žací stroje

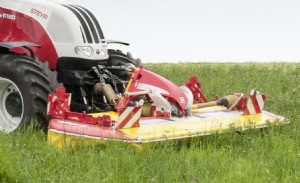

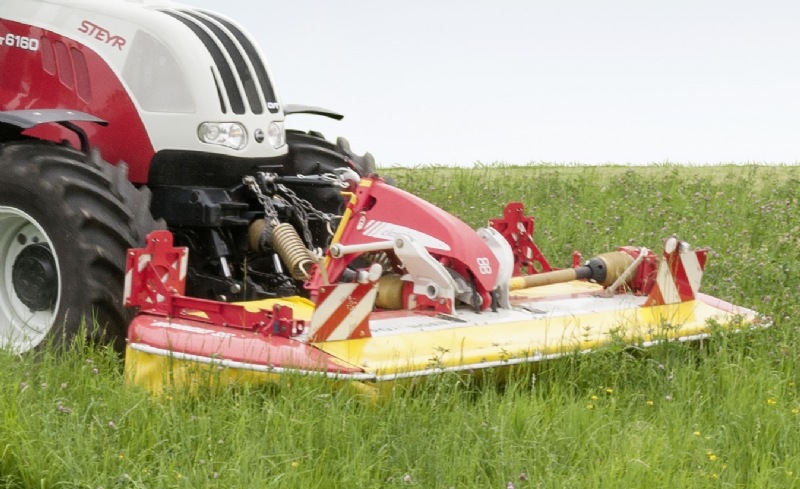

Obr. 1 – Čelně nesené žací stroje Pöttinger představují tu nejlepší techniku v oblasti sklizně píce. Při provozu stroje po veřejných komunikacích musí být každý stroj vybavený odpovídajícím osvětlením a výstražnými tabulkami. Před uvedením stroje do provozu si pozorně přečtěte návod na používání stroje. V průběhu provozu dodržujte všechny bezpečnostní předpisy!

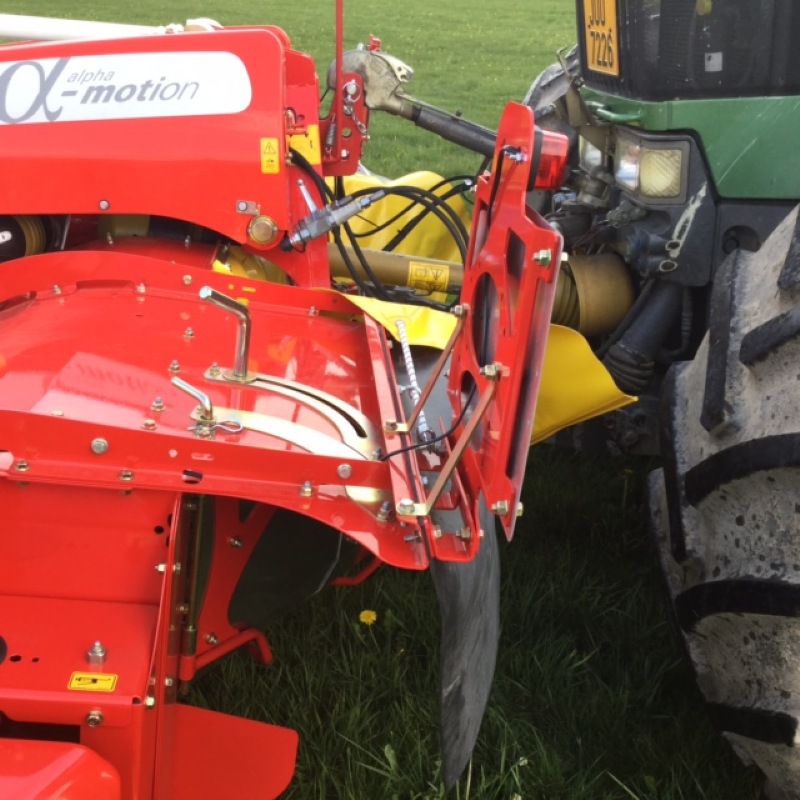

Obr. 2 – Výstražné tabulky a osvětlení jsou z výrobního podniku dodávány samostatně a je nutná jejich dodatečná montáž na stroj. Výstražné tabulky s osvětlením je třeba namontovat tak, aby šrafování směřovalo od středu stroje ke straně směrem dolů.

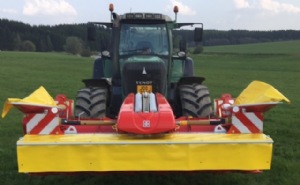

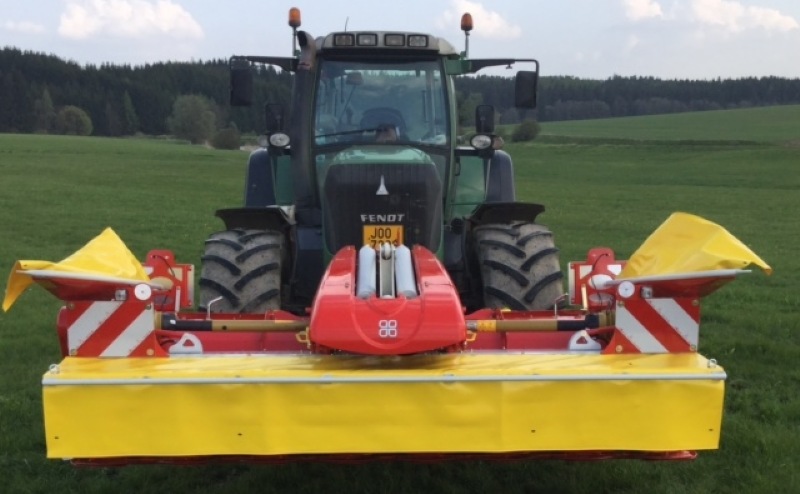

Obr. 3 – Výstražné tabulky s osvětlením jsou umístěny vlevo i vpravo, na čelní i zadní straně stroje.

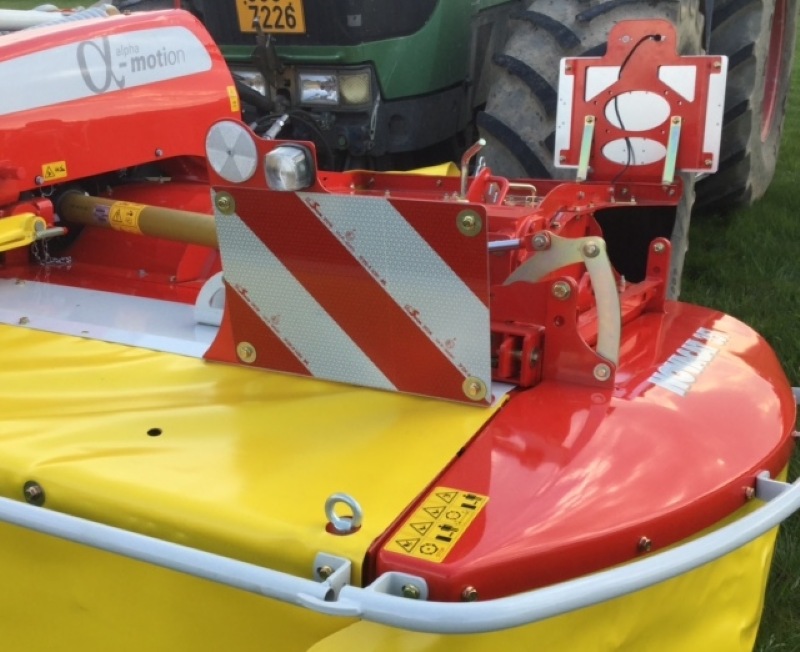

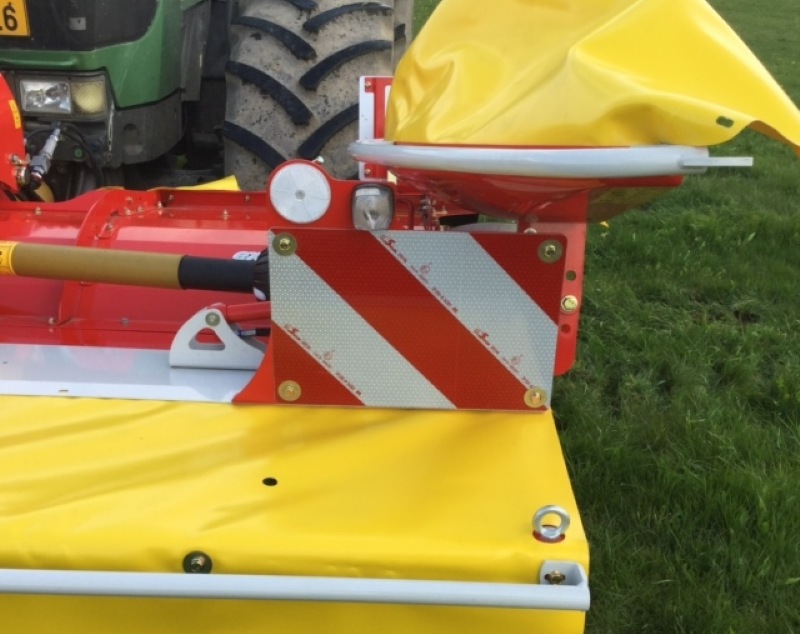

Obr. 4 – Držák čelní výstražné tabulky je osazen obrysovým osvětlením bílé barvy a bílou odrazkou.

Obr. 5 – Čelní držák výstražné tabulky s osvětlením je upevněn k ochranným krytům stroje pomocí dvou šroubů M8.

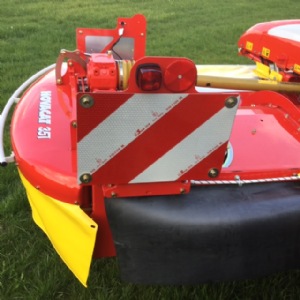

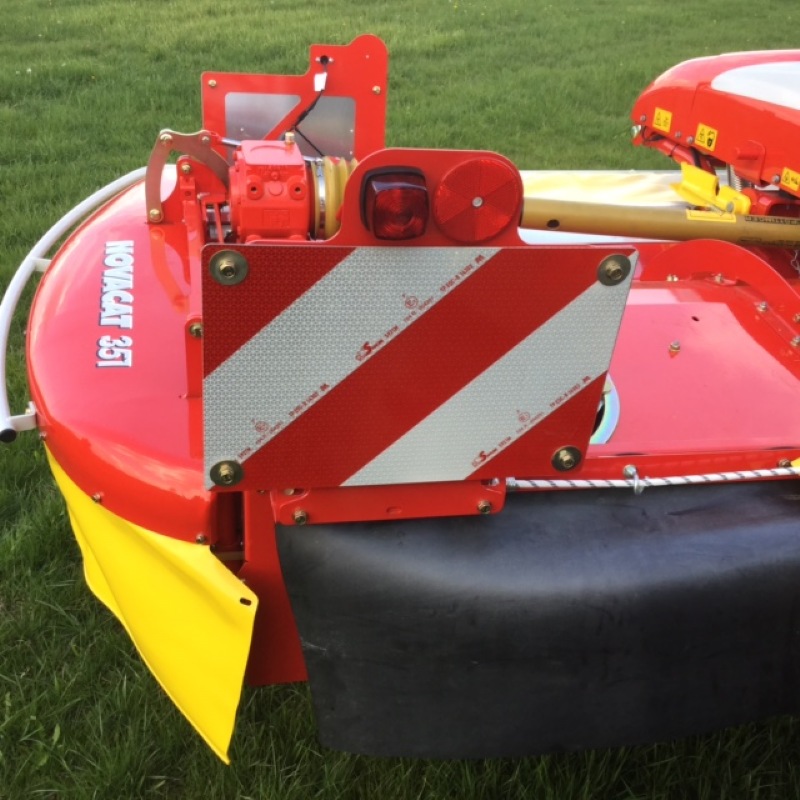

Obr. 6 – Držák zadní výstražné tabulky je osazen obrysovým osvětlením červené barvy a červenou odrazkou.

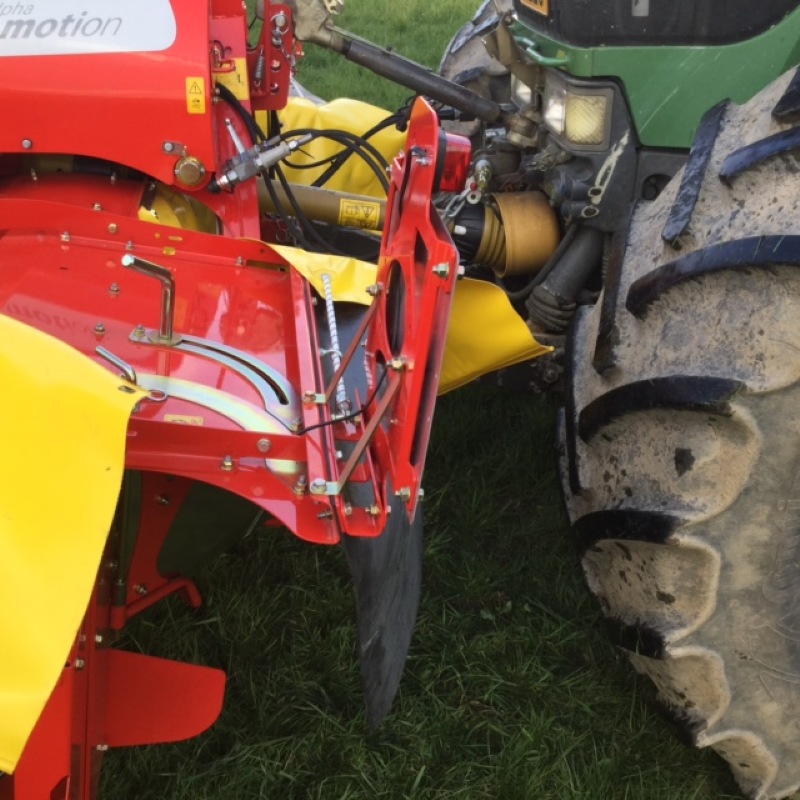

Obr. 7 – Zadní držák výstražné tabulky s osvětlením je upevněn k ochranným krytům stroje pomocí dvou šroubů M8 a pomocí dvou přídavných výztuh, které zamezují vibracím tabulky.

Obr. 8 – Mezi držák výstražné tabulky a ochranné kryty je vložen profilovaný plech. Ten umožňuje upevnění háčku napínacího gumového lanka ochranné plachty za upínací šroub.

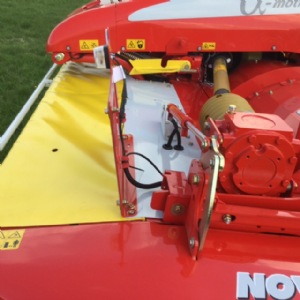

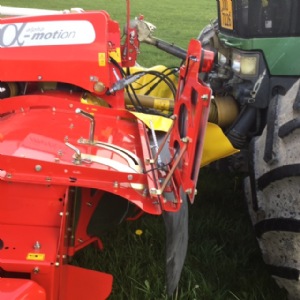

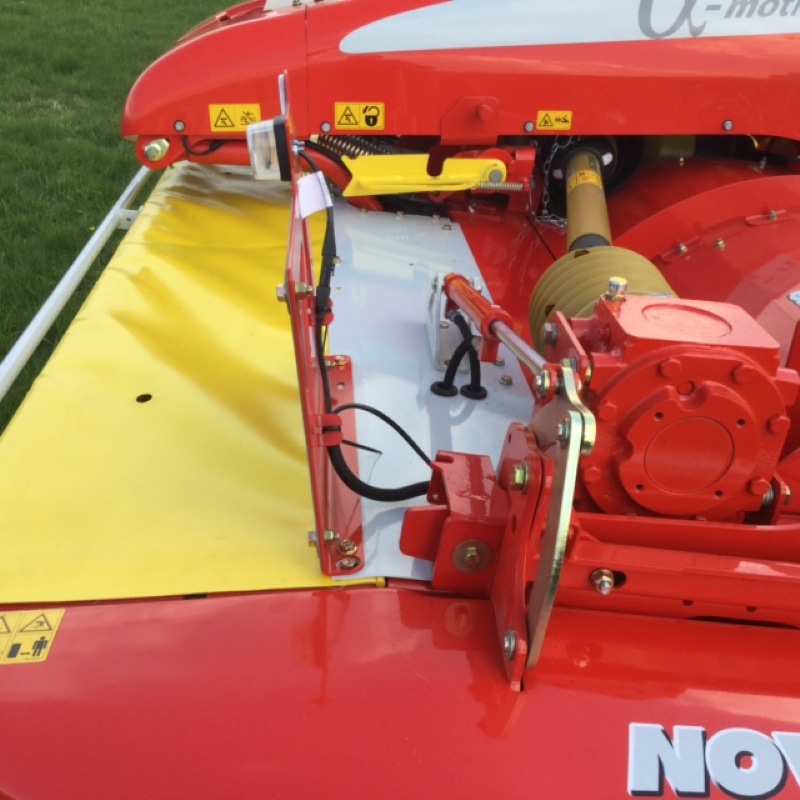

Obr. 9 – Elektrické vodiče od obrysového osvětlení jsou připojeny k traktoru pomocí sedmikolíkové zástrčky. Věnujte pozornost vedení elektrické instalaci na stroji a nezapomeňte na dostatečný rozsah průhybu vodičů na výkyvném rámu Alpha motion.

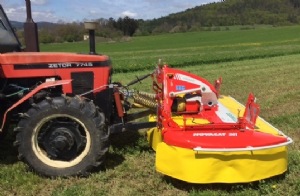

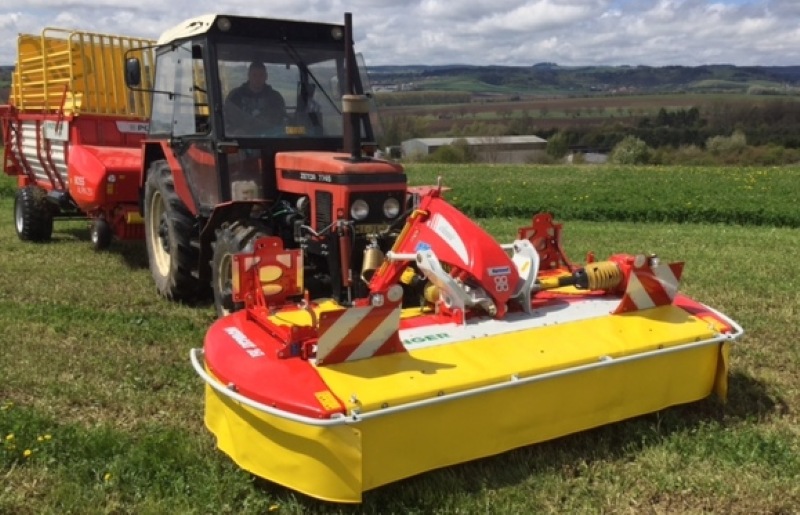

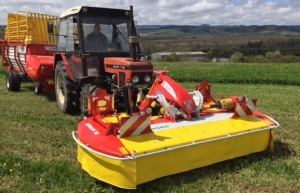

Obr. 10 – Obdobně jsou upevněny držáky s výstražnými tabulkami s osvětlením i u čelně nesených žacích strojů Novacat Classic.

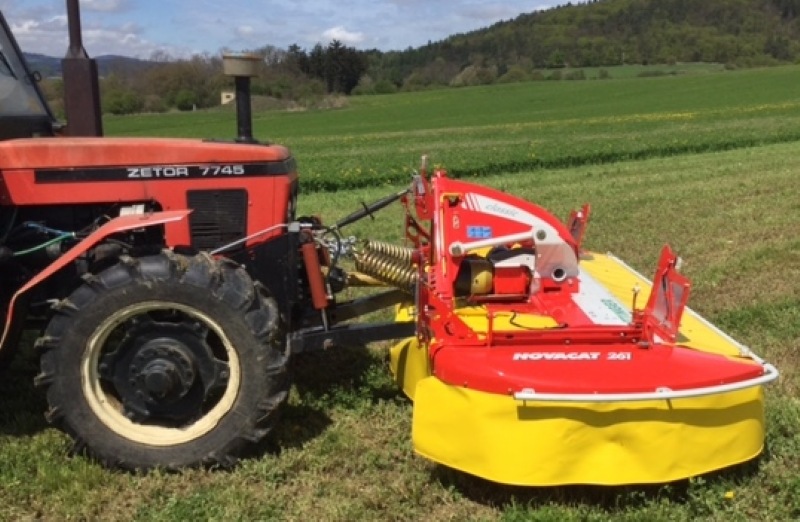

Obr. 11 – Stroje Novacat Classic jsou osazeny výstražnými tabulkami s osvětlením v přední i zadní části stroje.

Obr. 12 - Používejte originální náhradní díly Pöttinger! Zajistíte si tak odpovídající konstrukční využití s plnou pracovní výkonností stroje s garantovanou životností dílů a zárukou nejvyšší kvality práce.

Zpracoval: Josef Vlach
