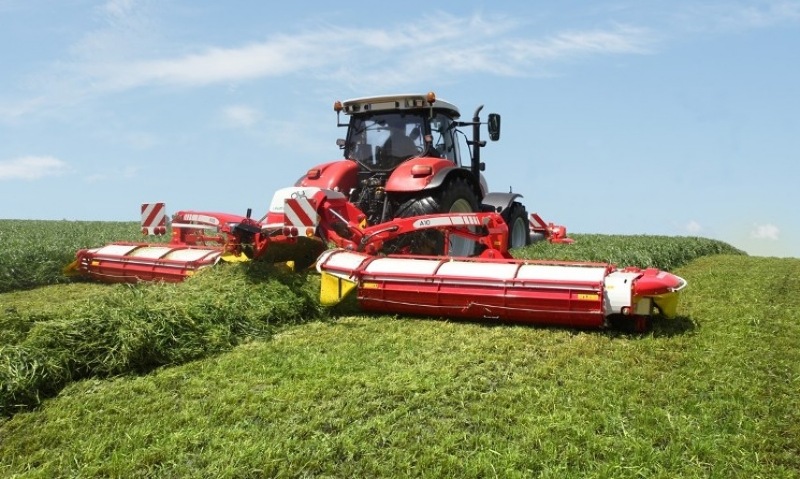

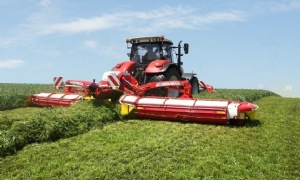

Disková žací kombinace se šnekovými dopravníky NOVACAT A10 CF
Pokyny pro obsluhu stroje!
10.09.2018
Žací stroje
Před uvedením stroje do provozu si pozorně přečtěte návod na používání stroje. V průběhu provozu dodržujte všechny bezpečnostní předpisy!

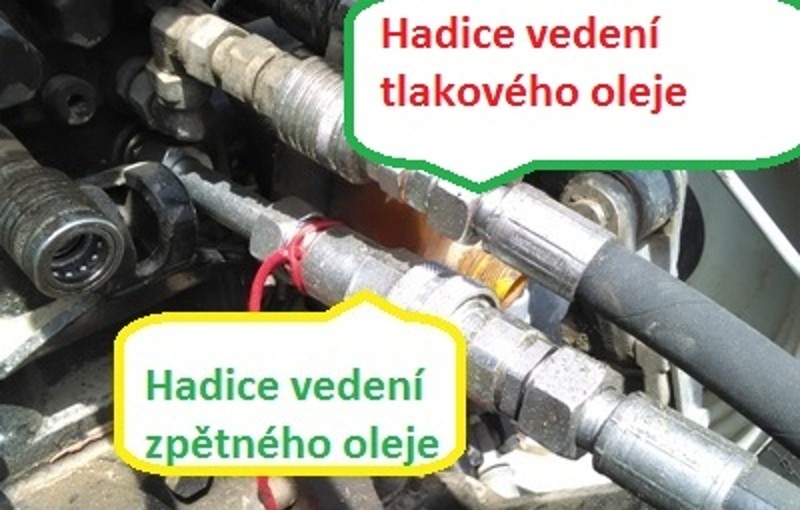

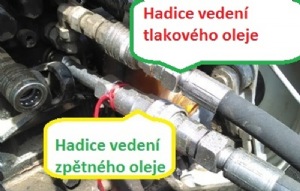

Obr. 1 - Zapojení hydraulického vedení.

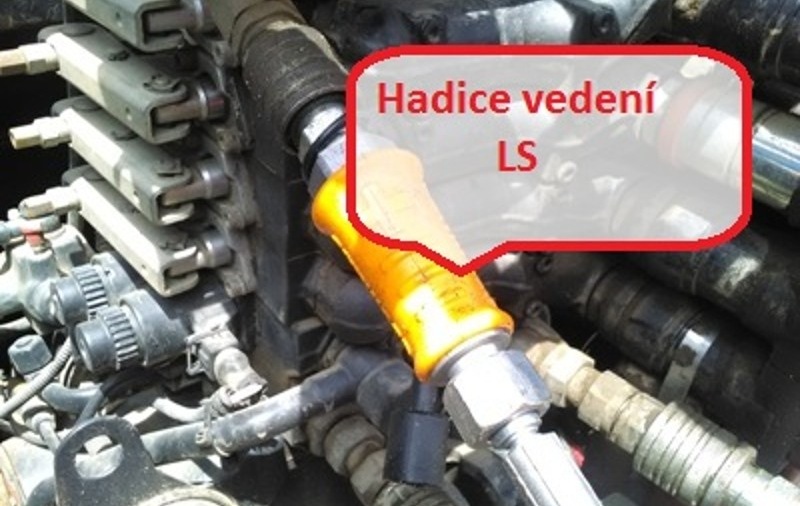

Obr. 2 - Stroj je vybaven vedením LS.

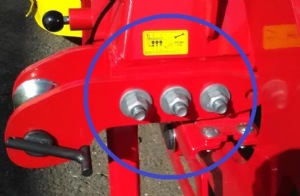

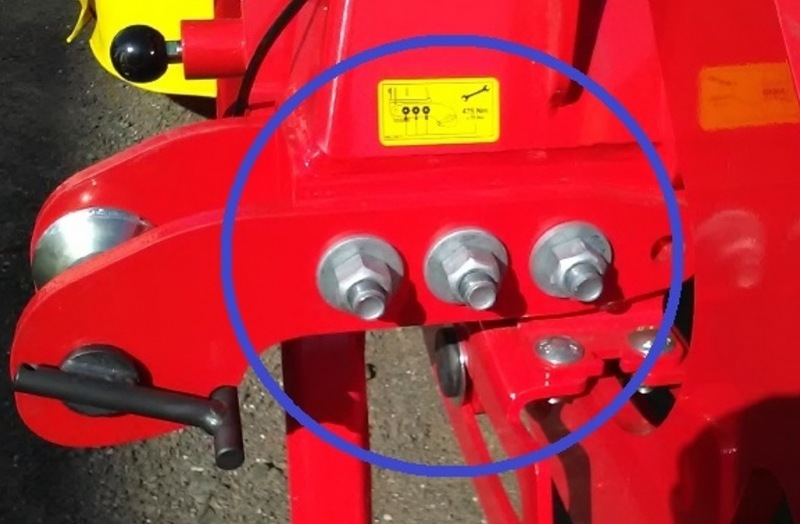

Obr. 3 - Dávejte pozor, aby žací jednotky při sklopení do transportní pozice nekolidovaly s traktorem. Jako možnou pomoc přesaďte oba čepy dolních ramen směrem dále od traktoru. Šrouby jsou utaženy na 450 Nm.

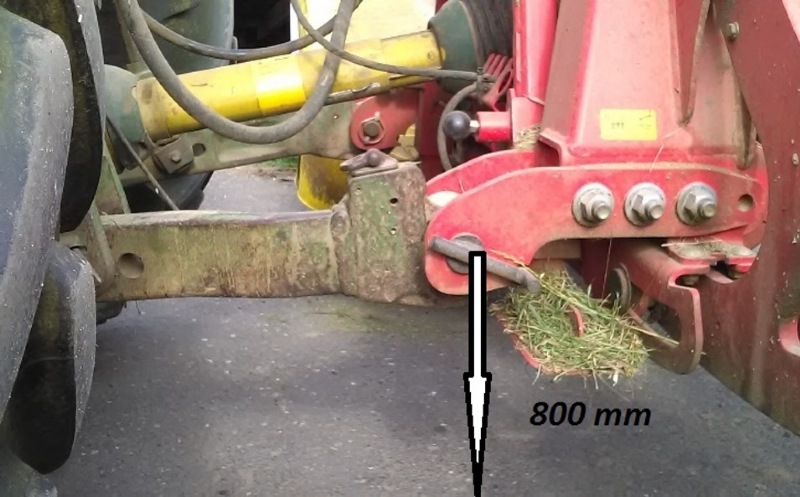

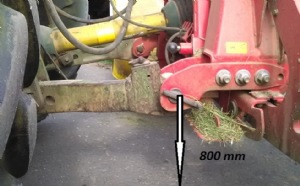

Obr. 4 – Nastavení dolní výšky ramen hydrauliky. Tato výška umožňuje optimální kopírování půdních nerovností a při zdvihu žacích jednotek nesmí být změněna.

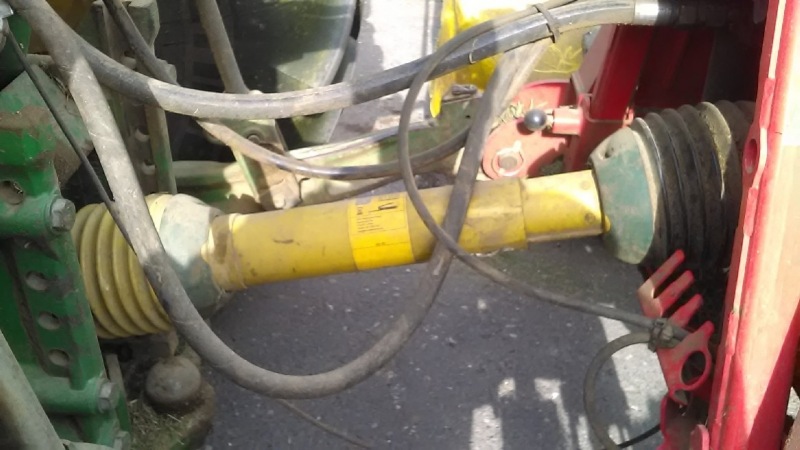

Obr. 5 – Před prvním nasazením je potřeba zkontrolovat délku kloubové hřídele a případně ji upravit.

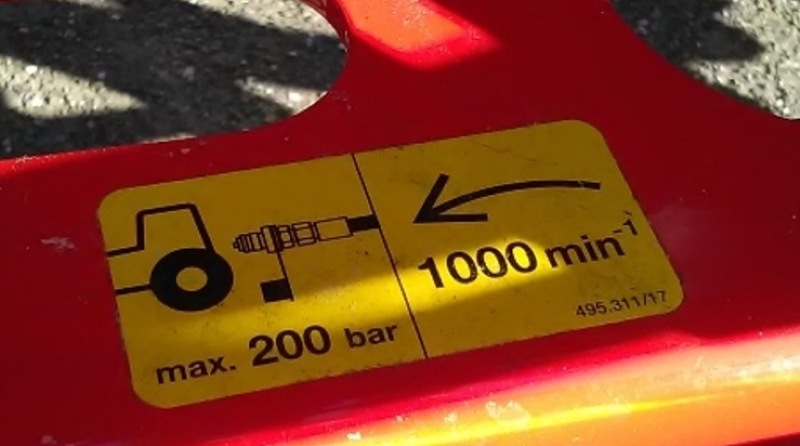

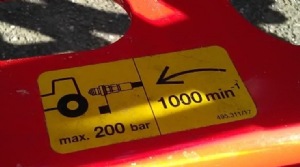

Obr. 6 – Nastavit otáčky vývodové hřídele na 1000 min.

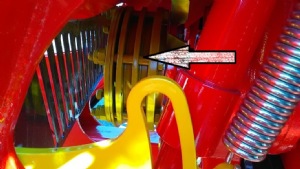

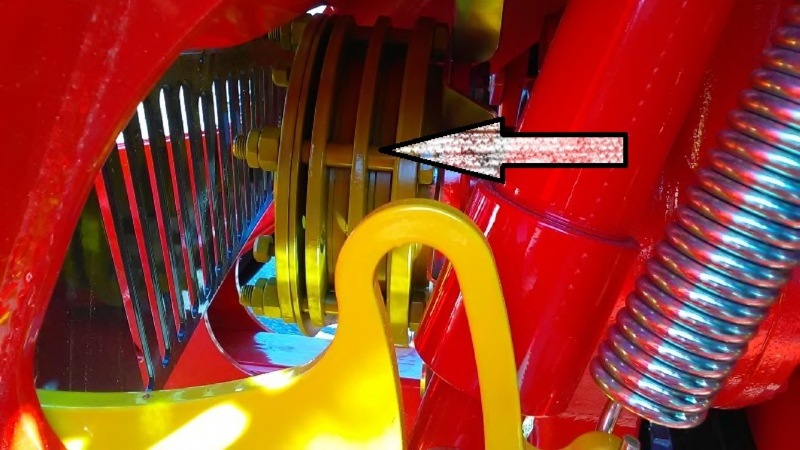

Obr. 7 – Přetěžovací spojka pohonu žacích jednotek. Pravá a levá strana samostatně.

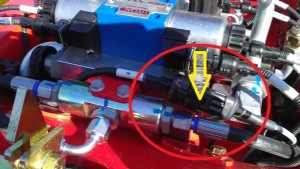

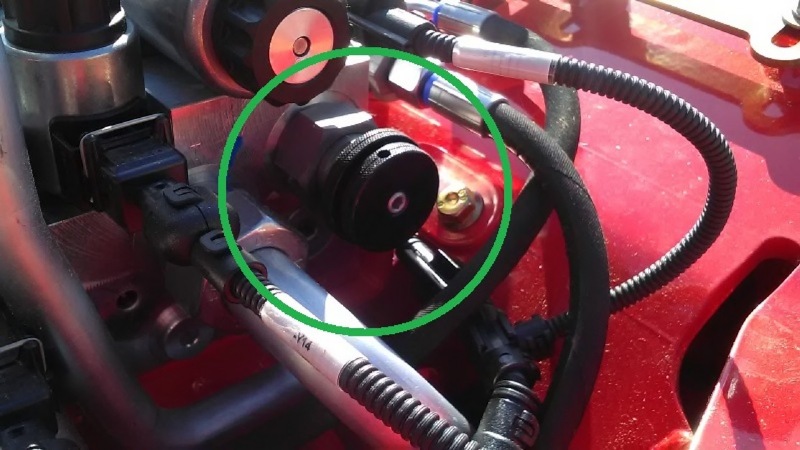

Obr. 8 – Šroub systému Load Sensing zašroubovat, bez Load Sensing – šroub vyšroubovat.
Obr. 9 – Kalibrace úhlového senzoru se provádí v menu Set.

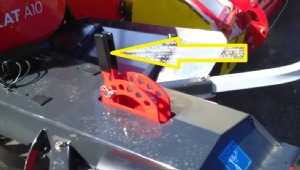

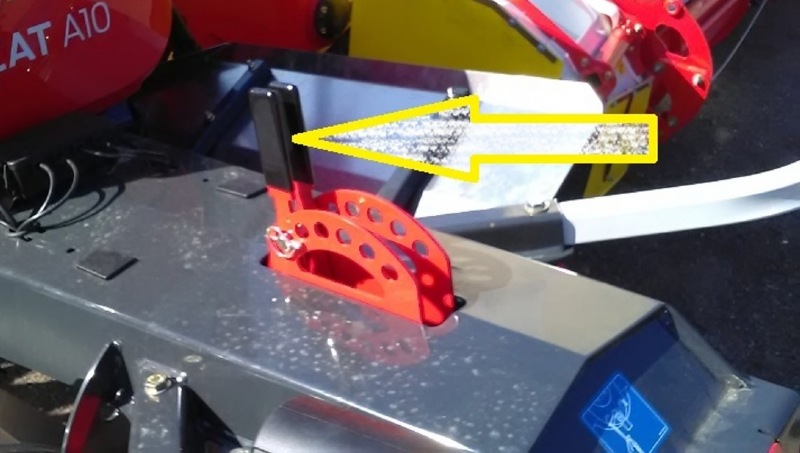

Obr. 10 – Nastavení výšky řádkovacího hřebene.

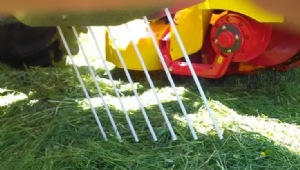

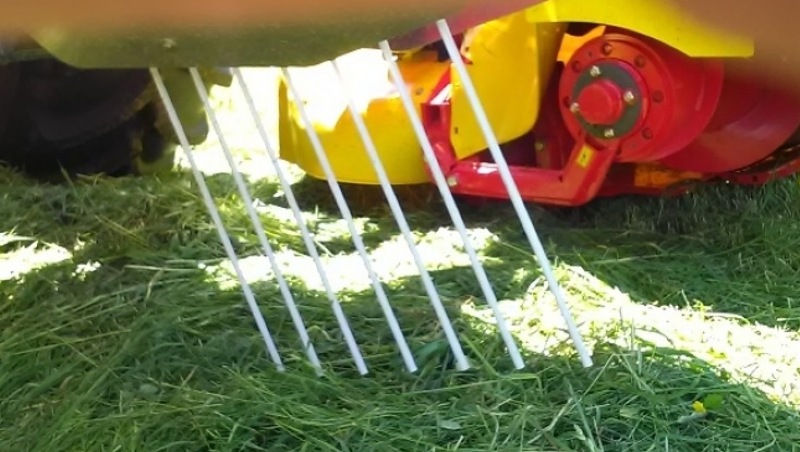

Obr. 11 – Řádkovací hřeben.

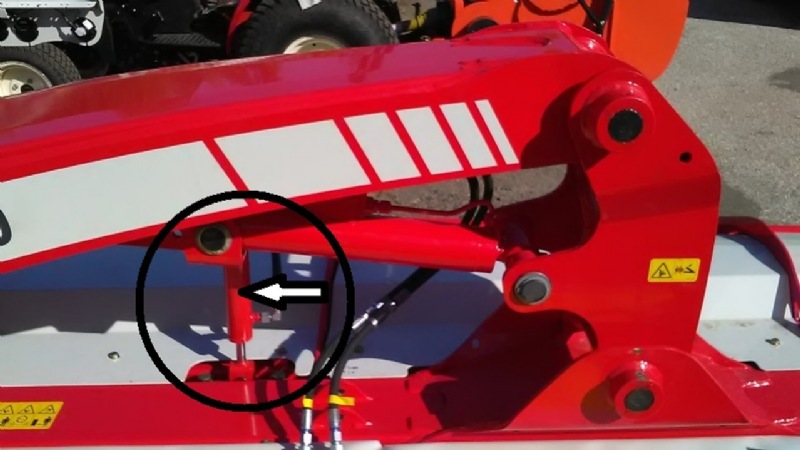

Obr. 12 – Stabilizační píst žací jednotky při zdvihu na souvrati.

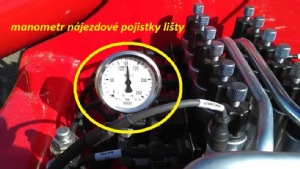

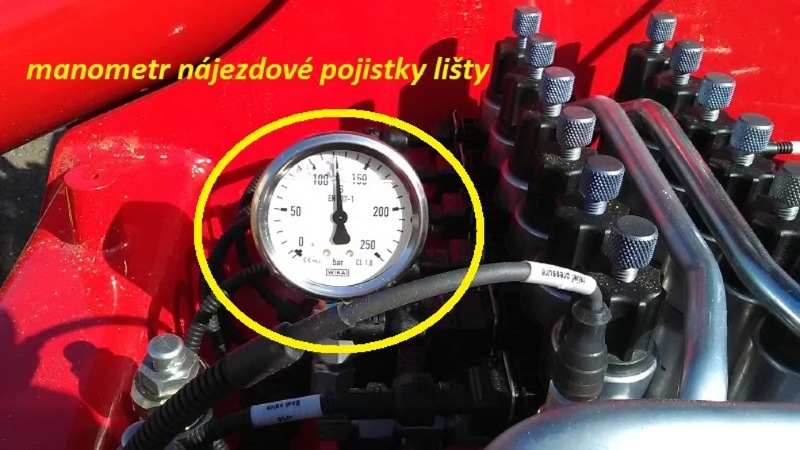

Obr. 13 – Manometr nájezdové pojistky.
Obr. 14 – Zásuvka signálního kabelu – informace o sklizené ploše a pojezdové rychlosti.

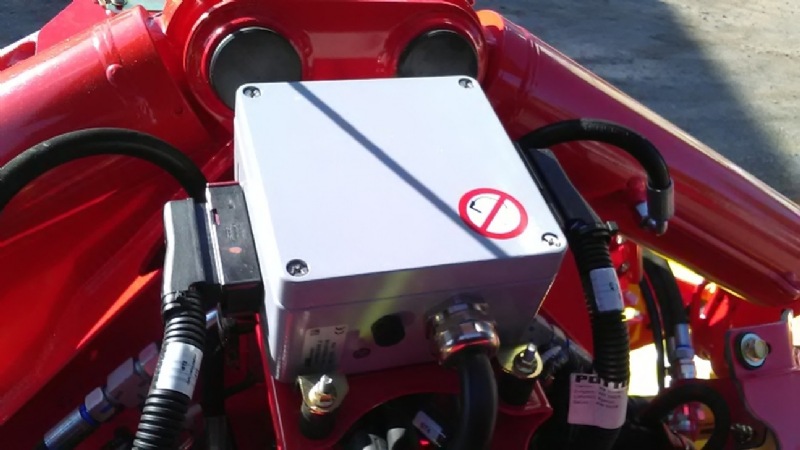

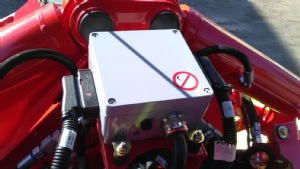

Obr. 15 – 32 bitová řídící jednotka.

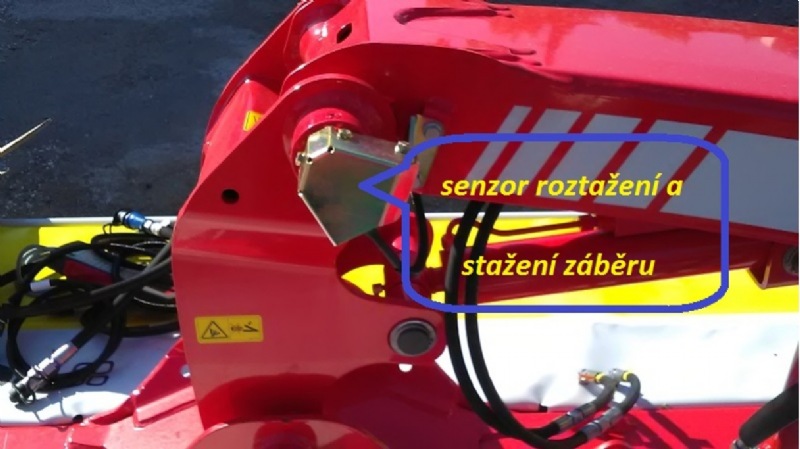

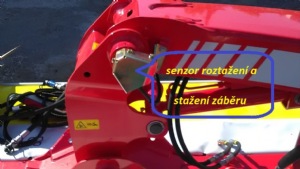

Obr. 16 – Úhlový senzor pracovní a transportní polohy stroje. Kalibrace se provádí v nabídce – konfigurace stroje.

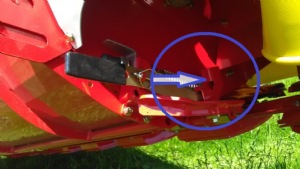

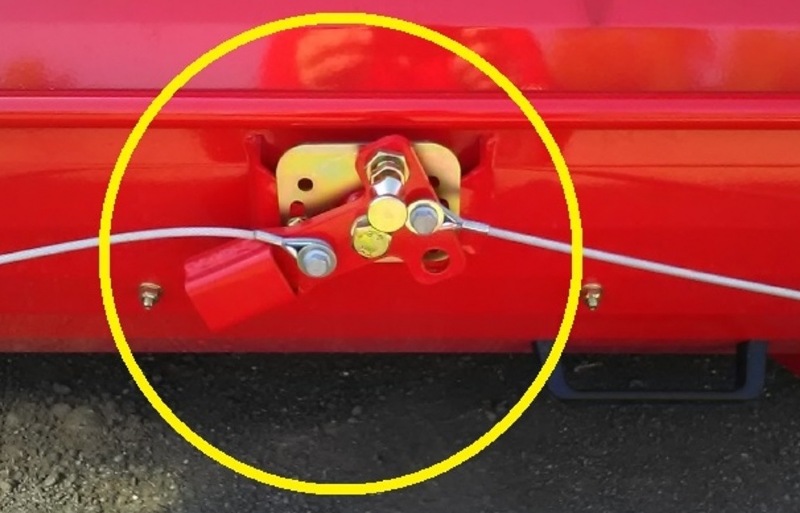

Obr. 17 – Mechanismus odjištění zadní stěny.
Obr. 18 – Druhý bod odjištění zadní stěny.

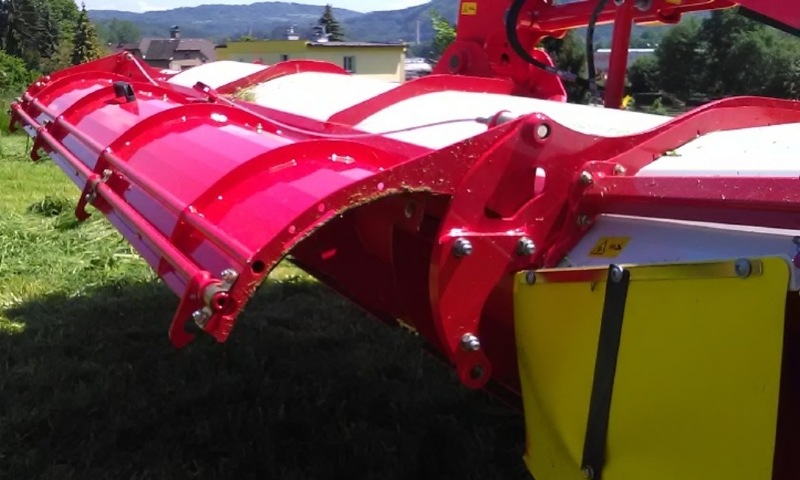

Obr. 19 – Otevřená zadní stěna - možnost sklizně na široko.

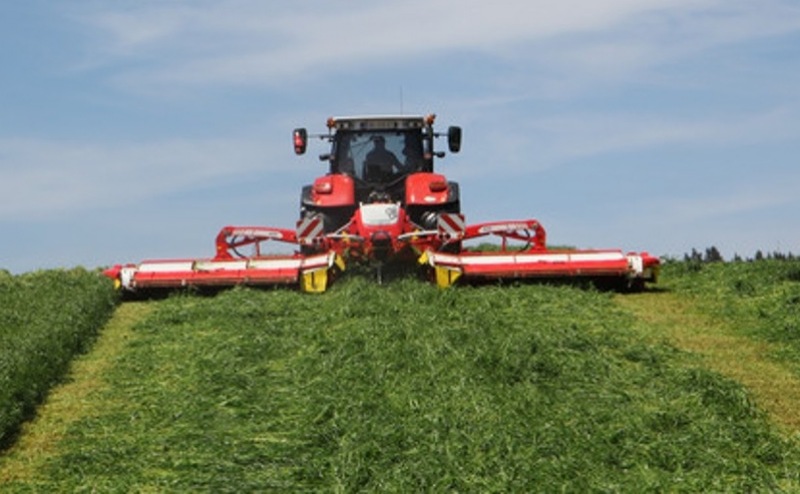

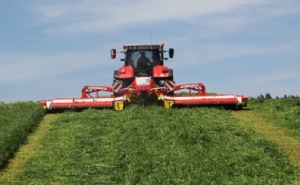

Obr. 20 – Sklizeň s odkládáním hmoty na široko.
Obr. 21 – Šponování řemenů pohonu shazovacího šneku.

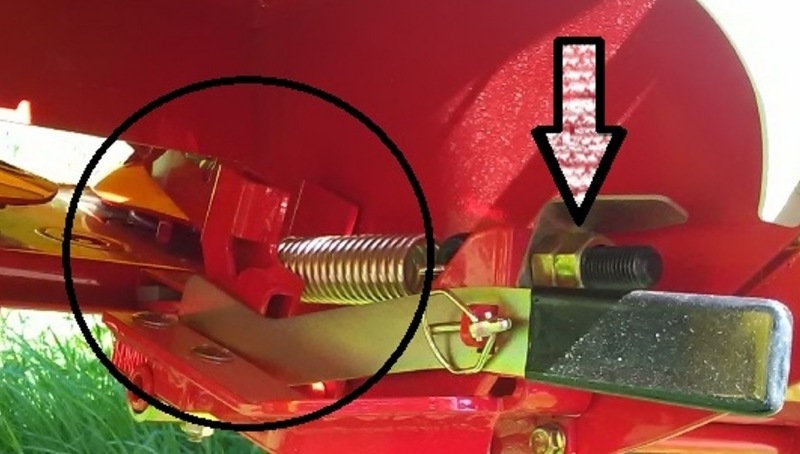

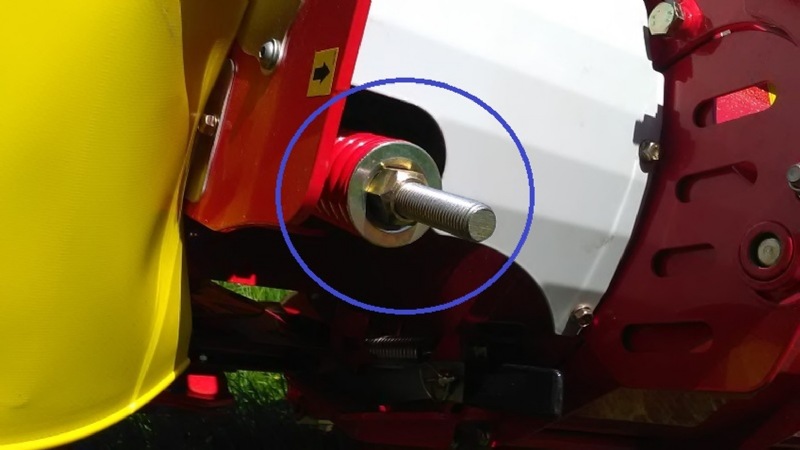

Obr. 22 – Nastavení předpětí pružiny odjišťovacího mechanismu zadní stěny.

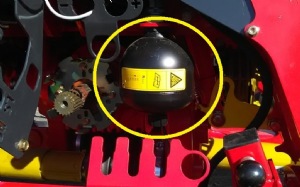

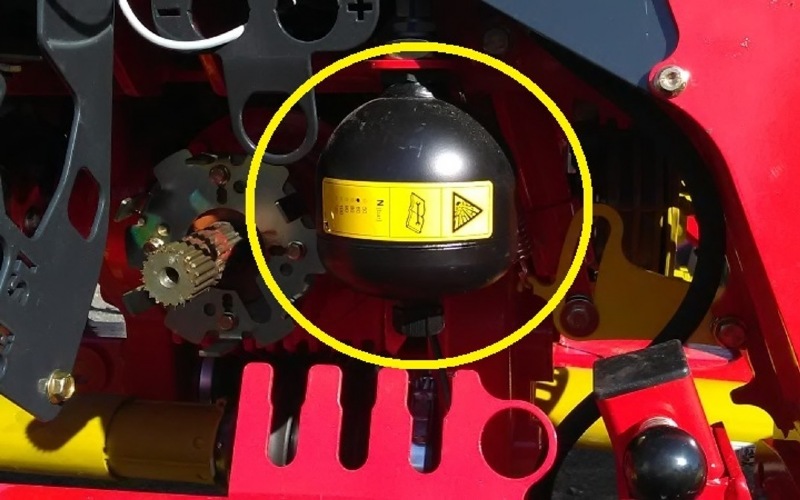

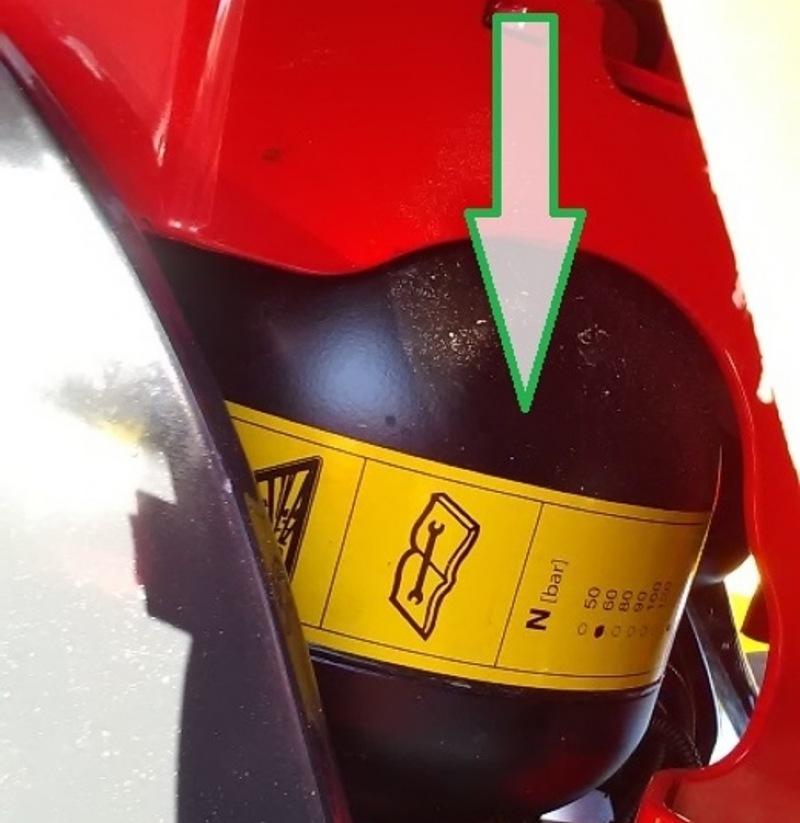

Obr. 23 – Akumulátor nájezdové pojistky stroje – přepětí tlaku dusíku v akumulátoru je 60 barů.
Obr. 24 – Akumulátory odlehčení žacích jednotek – náplň dusíku je 60 a 120 bar.

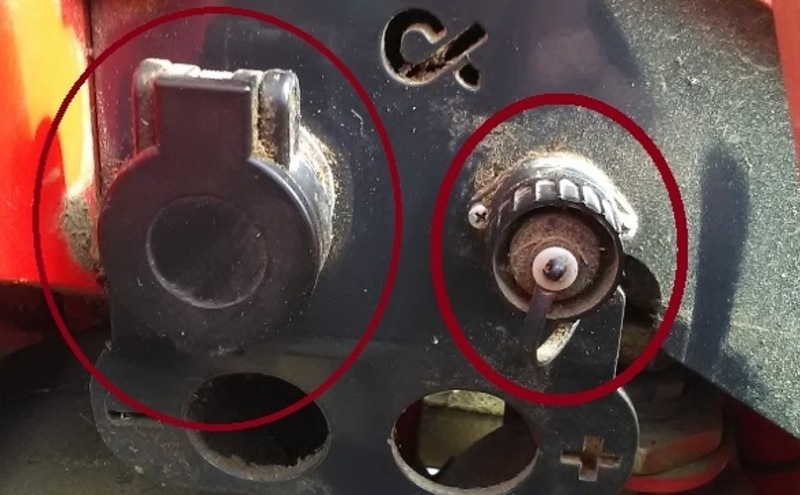

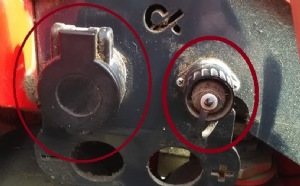

Obr. 25 – Koncovky pro připojení přední žací lišty. Po propojení možnost ovládat celou soupravu pomocí ovládacího panelu Power Control.

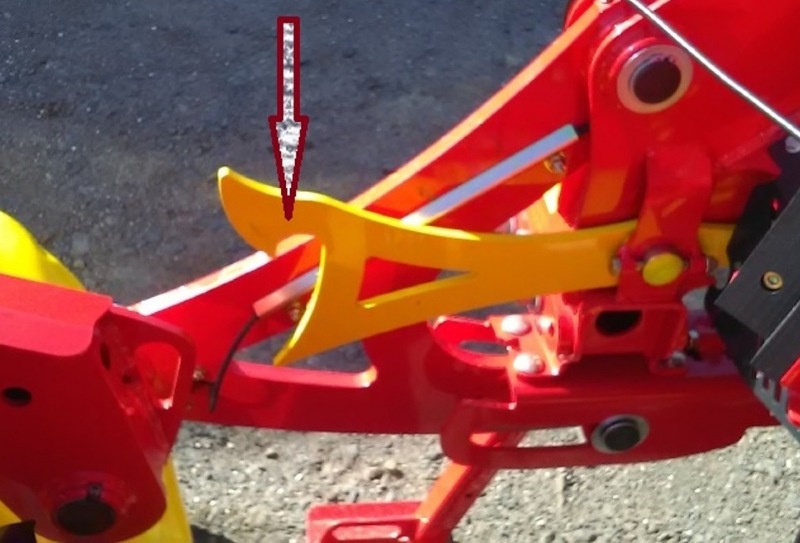

Obr. 26 – Zajišťovací háky žací lišty v transportní poloze.

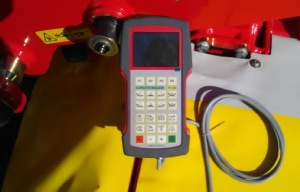

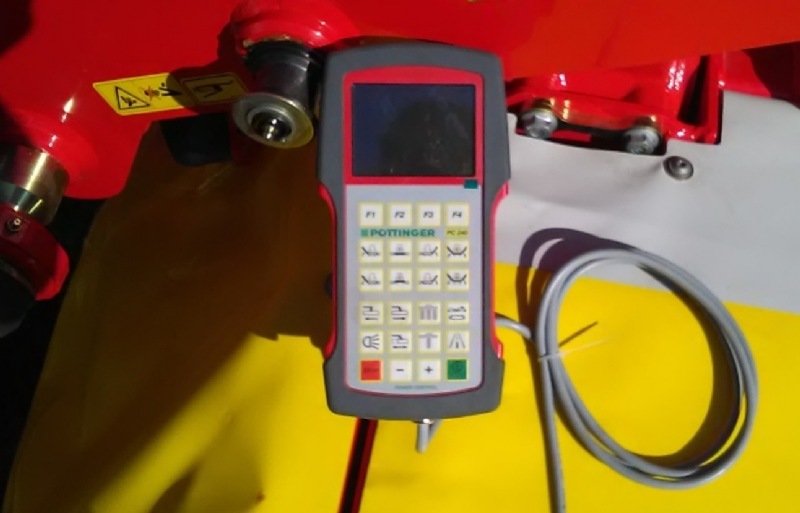

Obr. 27 – Ovládací panel Power Control.

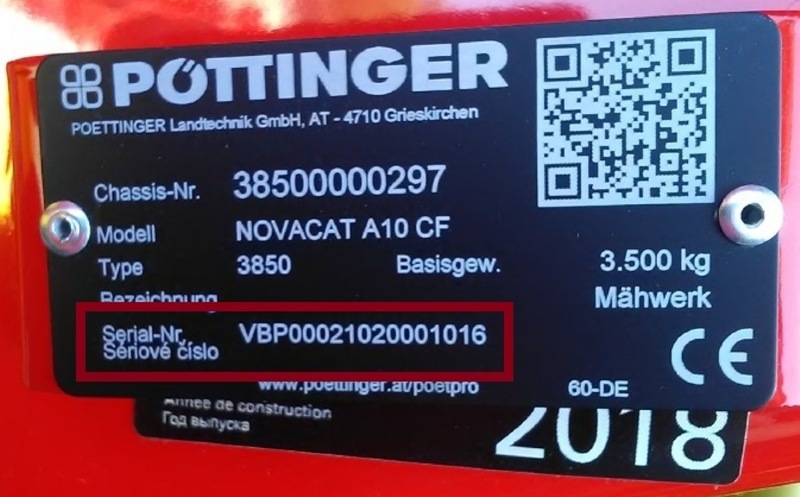

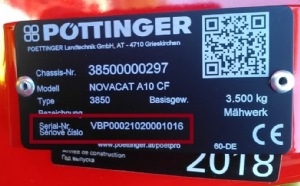

Obr. 28 - Při komunikaci se zákaznickou službou si předem připravte výrobní číslo uvedené na výrobním štítku stroje.
Obr. 29 - Používejte originální náhradní díly Pöttinger! Zajistíte si tak odpovídající konstrukční využití s plnou pracovní výkonností stroje s garantovanou životností dílů a zárukou nejvyšší kvality práce.
Zpracoval: Stanislav Babka
