Mechanický secí stroj VITASEM 302 ADD

Mechanický secí stroj VITASEM 302 ADD

Pokyny pro obsluhu stroje!

07.12.2018
Secí stroje

Před uvedením stroje do provozu si pozorně přečtěte návod na používání stroje. V průběhu provozu dodržujte všechny bezpečnostní předpisy!

VITASEM 302 ADD je mechanický univerzální nástavbový secí stroj vybavený dvoudiskovými botkami s opěrnými a utužovacími kolečky.

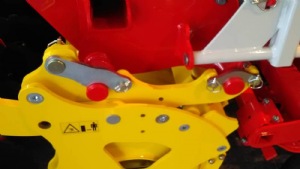

Obr. 1 - Připojení secího stroje k rotačním branám - provedení pevný třetí bod.

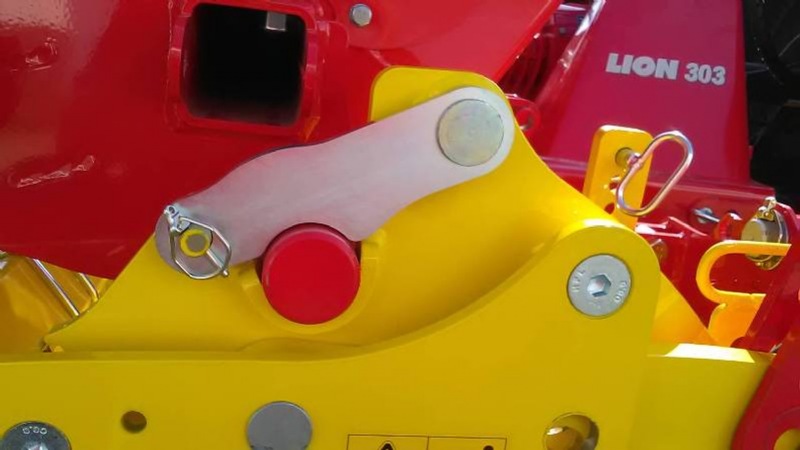

Obr. 2 - Připojení secího stroje k rotačním branám - provedení hydraulický třetí bod.

Obr. 3 - Skříň výsevního ústrojí.

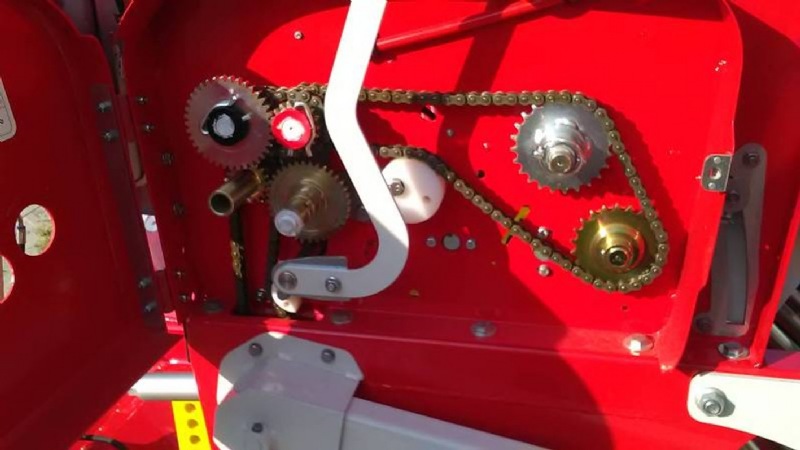

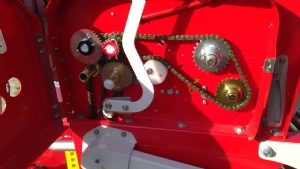

Obr. 4 - Pohon výsevního ústrojí.

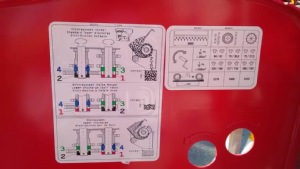

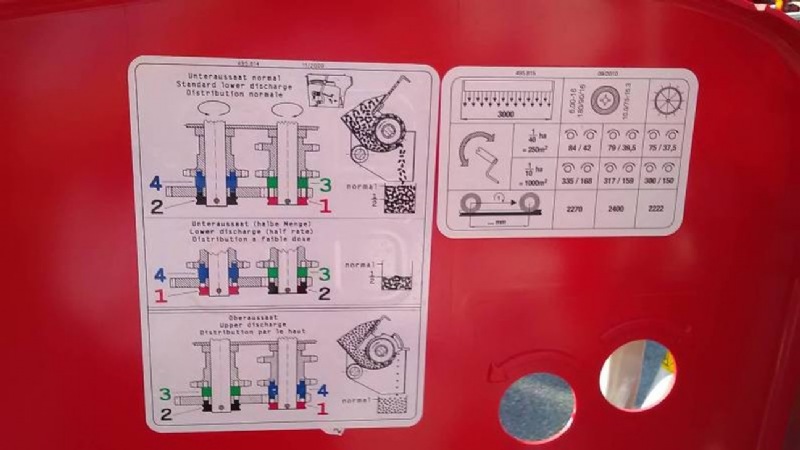

Obr. 5 - Schéma nastavení - běžný výsev (obilí, hrách) nebo redukovaný výsev (mák, řepka).

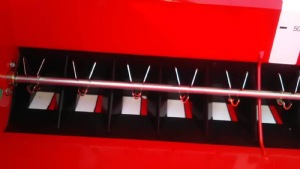

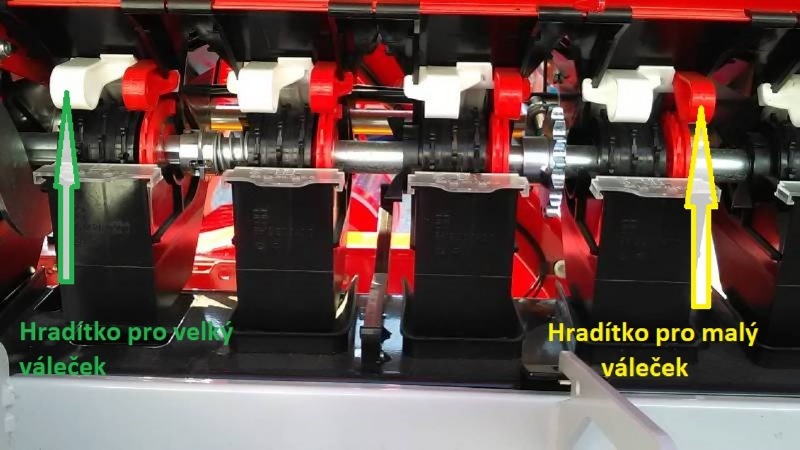

Obr. 6 - Hradítka nad válečky.

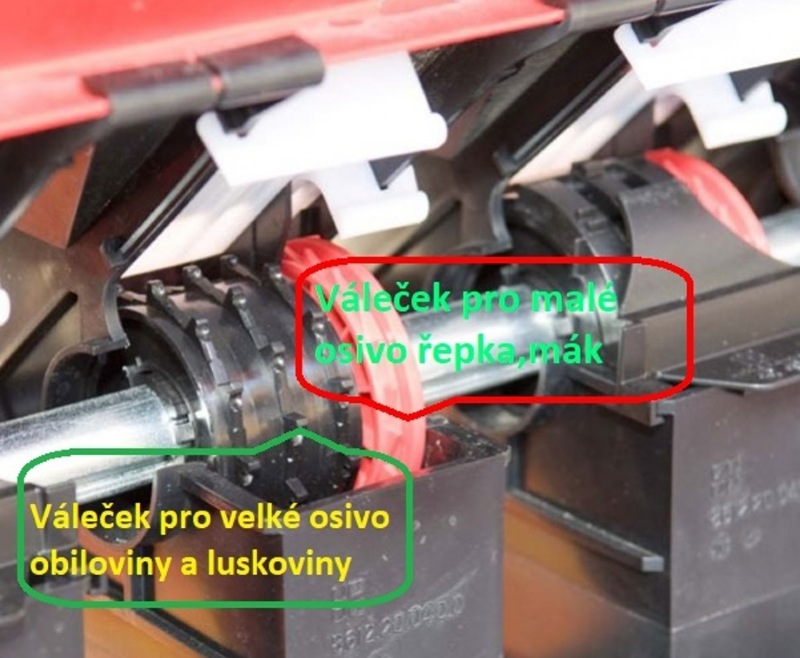

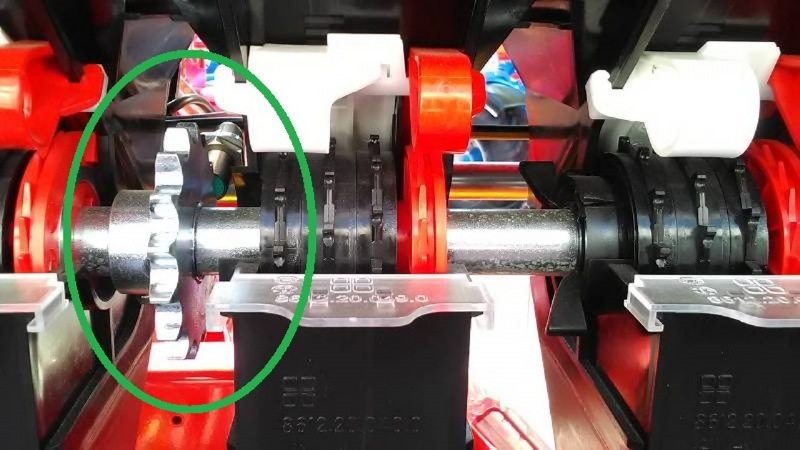

Obr. 7 - Výsevní válečky.

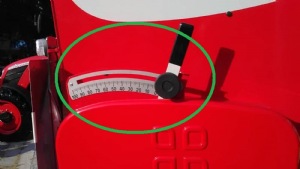

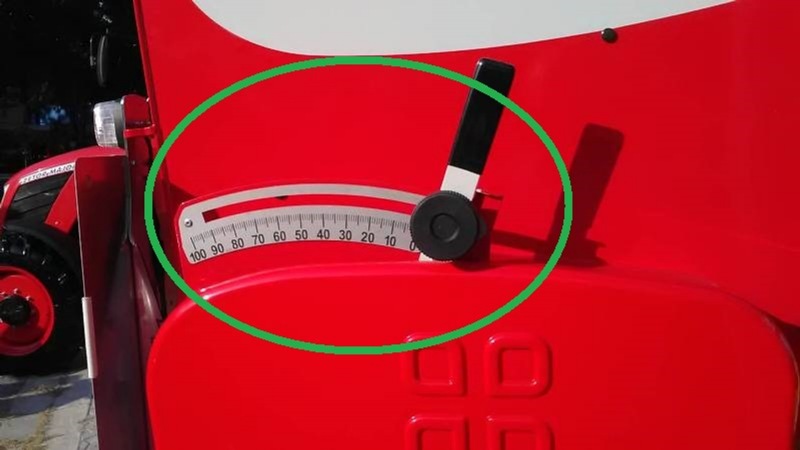

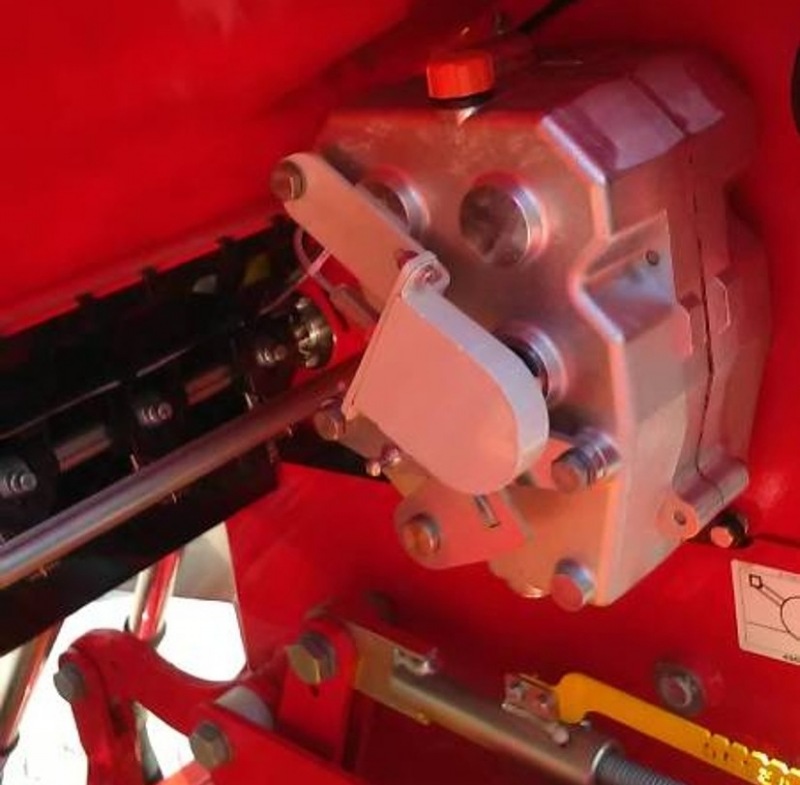

Obr. 8 - Nastavení hodnoty výsevní převodovky, při změně hodnoty je třeba páku vždy vrátit do nulové pozice a nastavit od nuly.

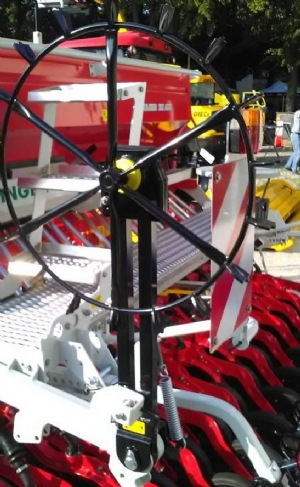

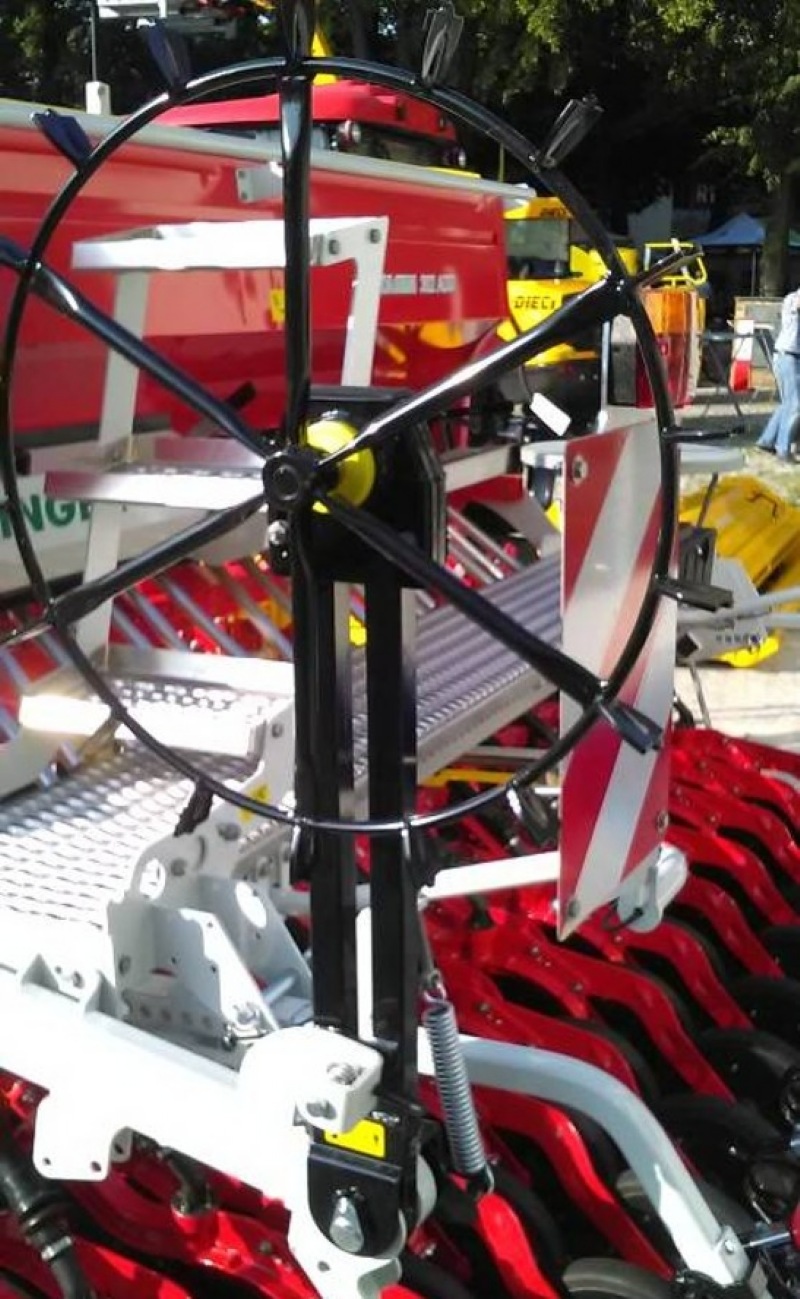

Obr. 9 - Ostruhové kolo – pohon výsevní skříně.

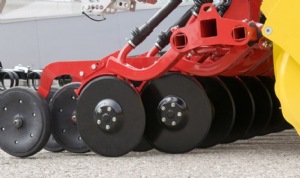

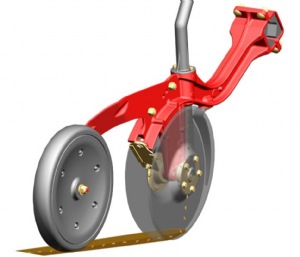

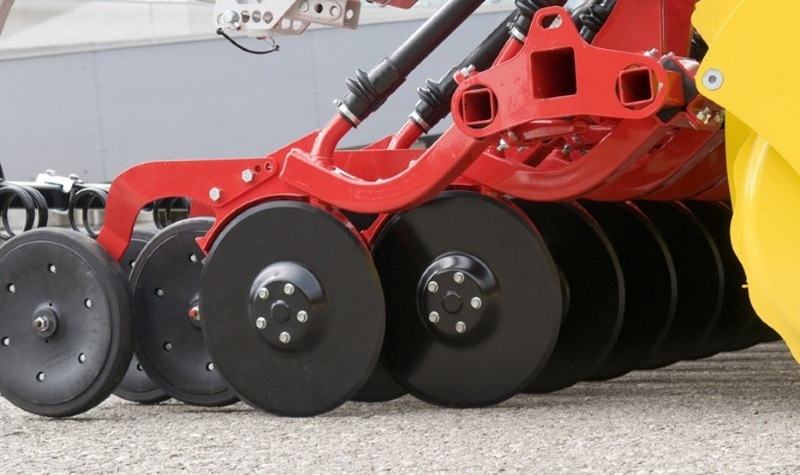

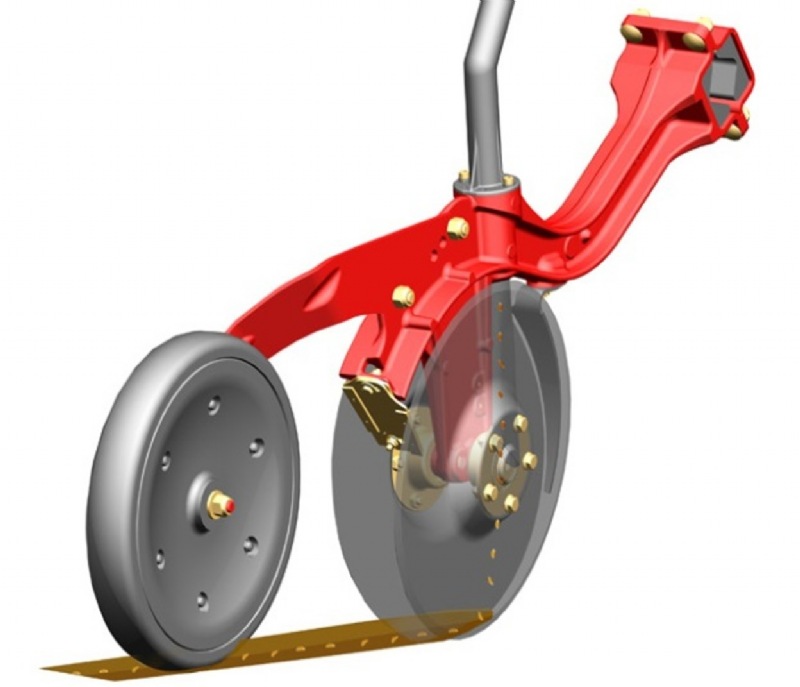

Obr. 10 - Dvoudisková výsevní botka.

Obr. 11 - Zavlačovací lišta.

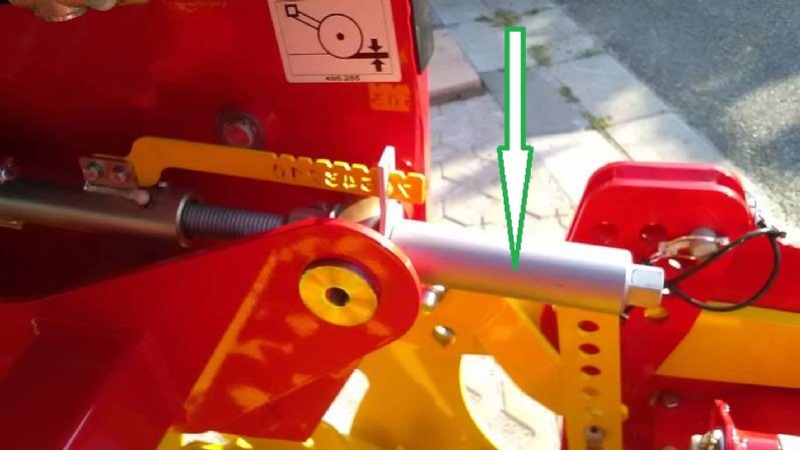

Obr. 12 - Vřeteno nastavení hloubky setí.

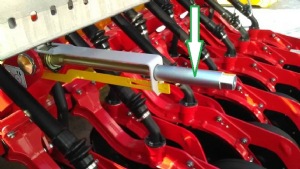

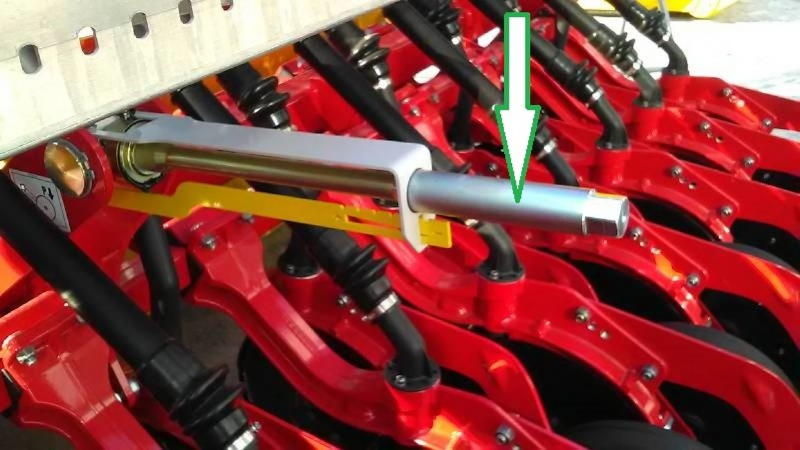

Obr. 13 - Vřeteno nastavení přítlaku na secí botky.

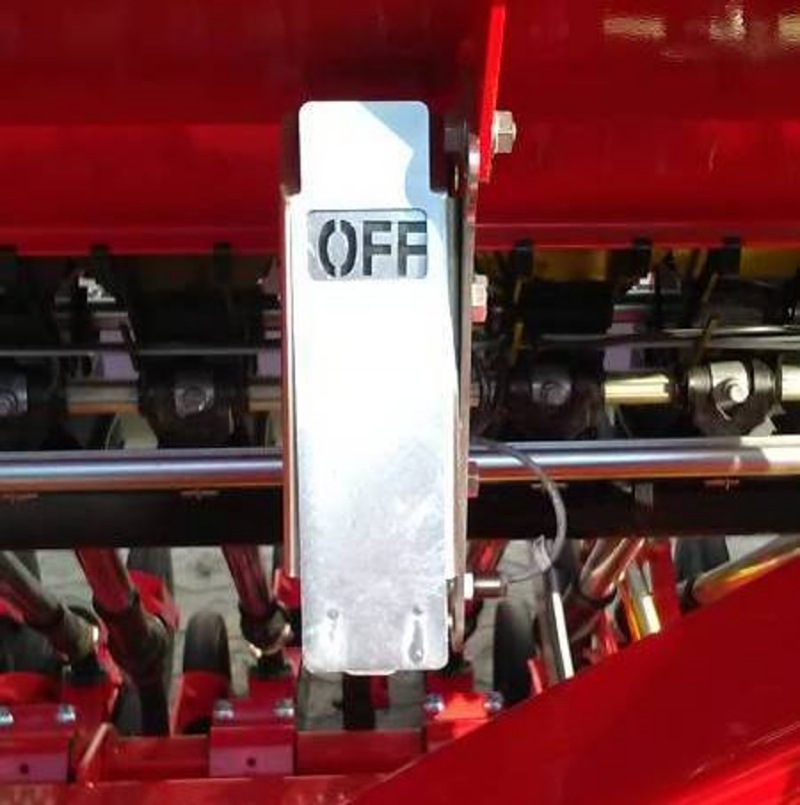

Obr. 14 - Senzor otáčení výsevní hřídele.

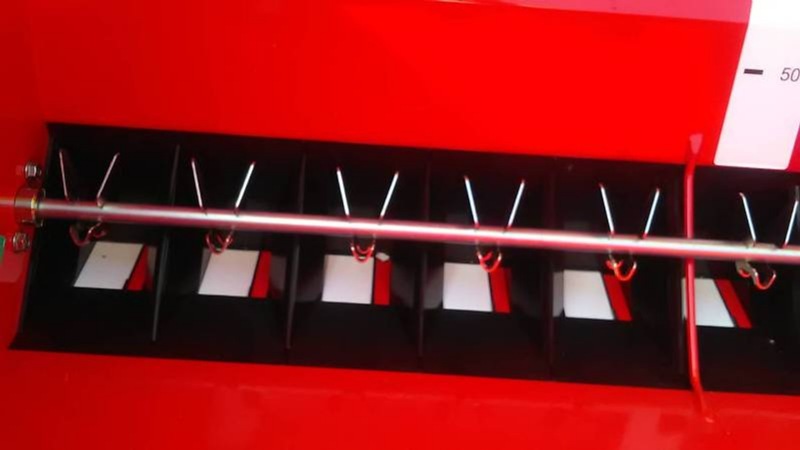

Obr. 15 - Čechrač v zásobníku osiva.

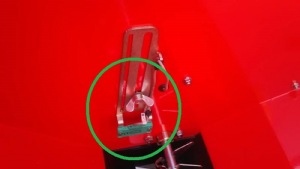

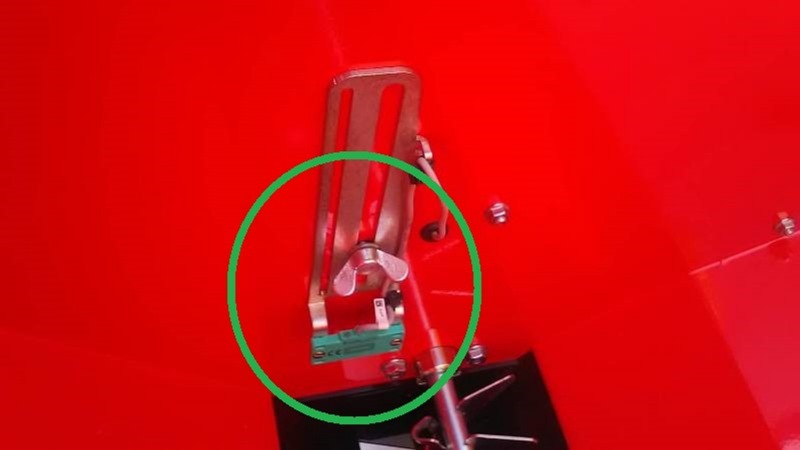

Obr. 16 - Senzor množství osiva v zásobníku - nastavitelný podle velikosti osiva.

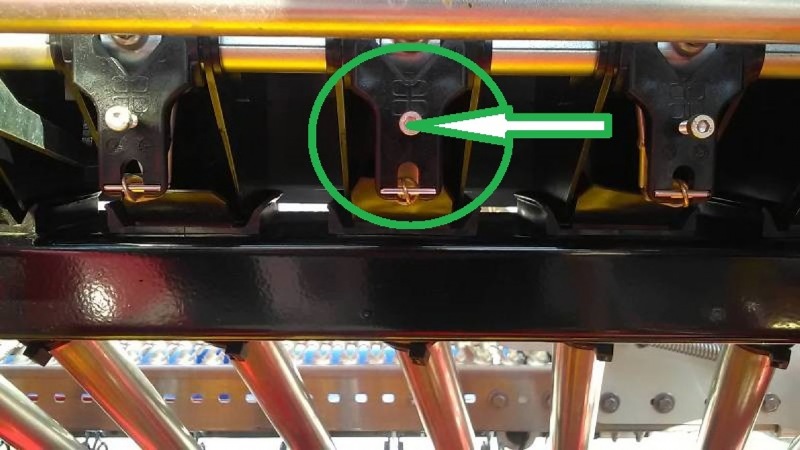

Obr. 17 - Nastavení mezery spodní záklopky pod výsevním válečkem.

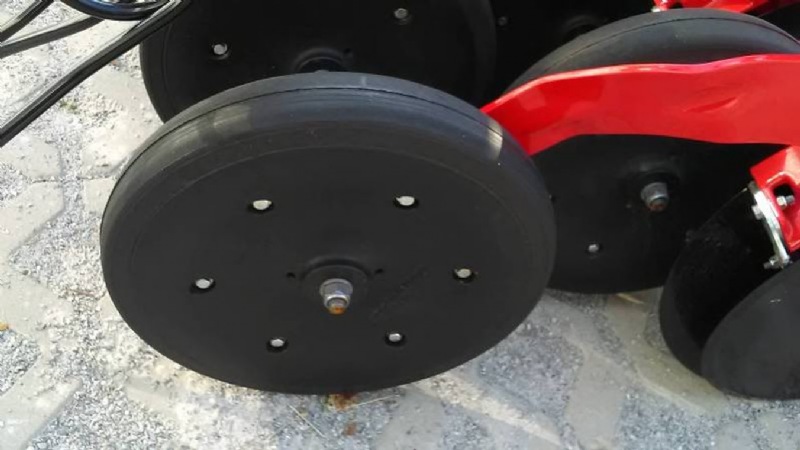

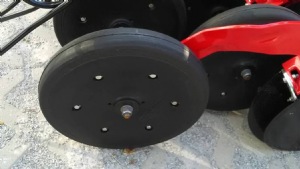

Obr. 18 - Opěrné a utužovací kolečko.

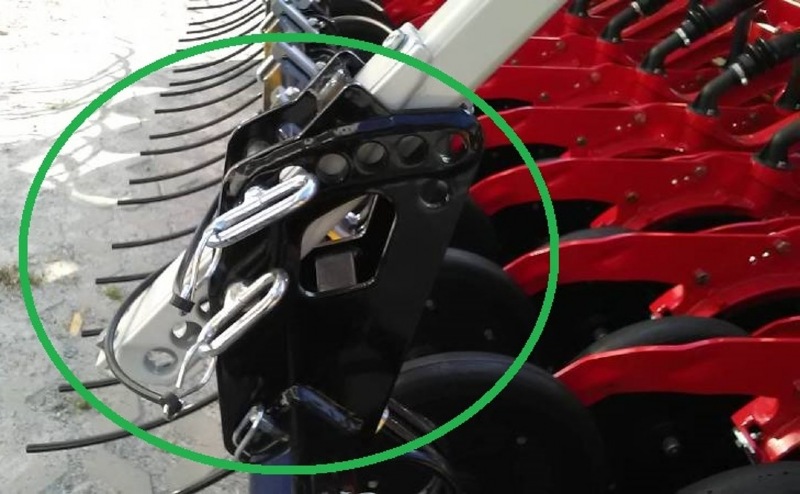

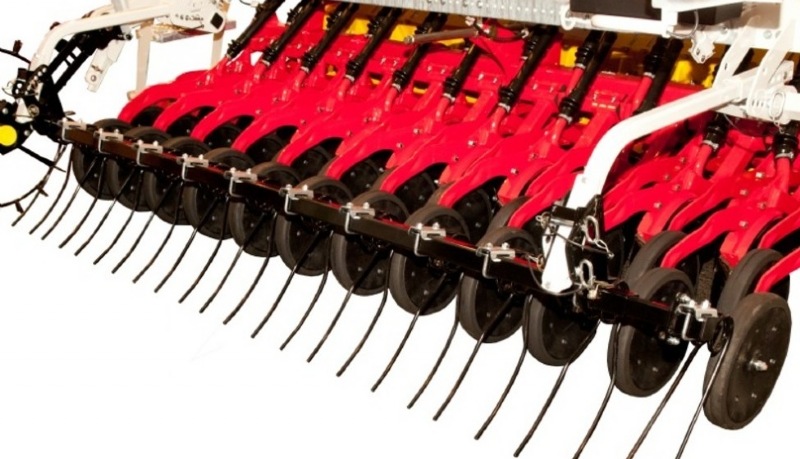

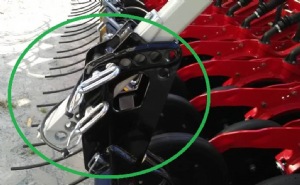

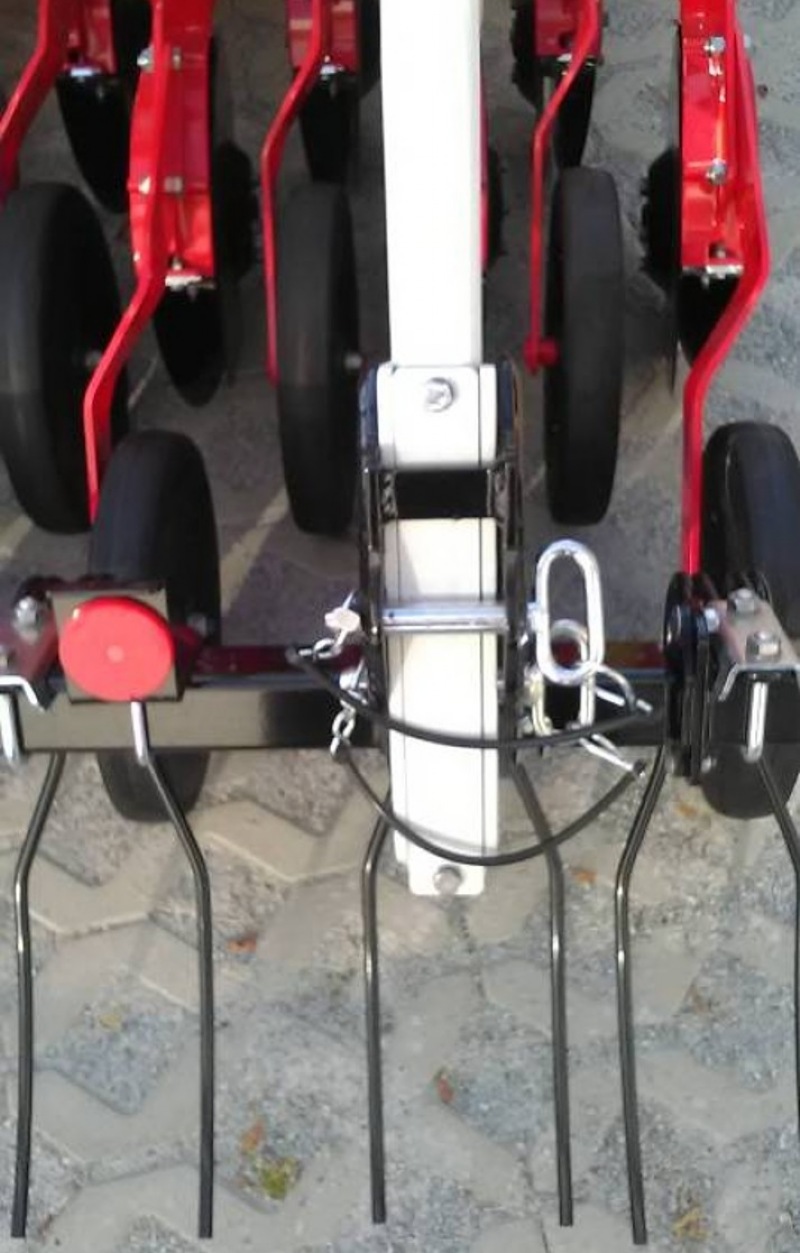

Obr. 19 - Zavlačovací pruty.

Obr. 20 - Nastavení intenzity zavlačovačů.

Obr. 21 - Ukazatel pozice kolejových řádků.

.

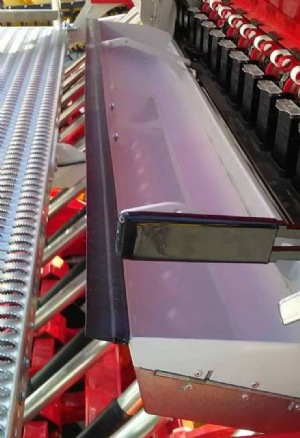

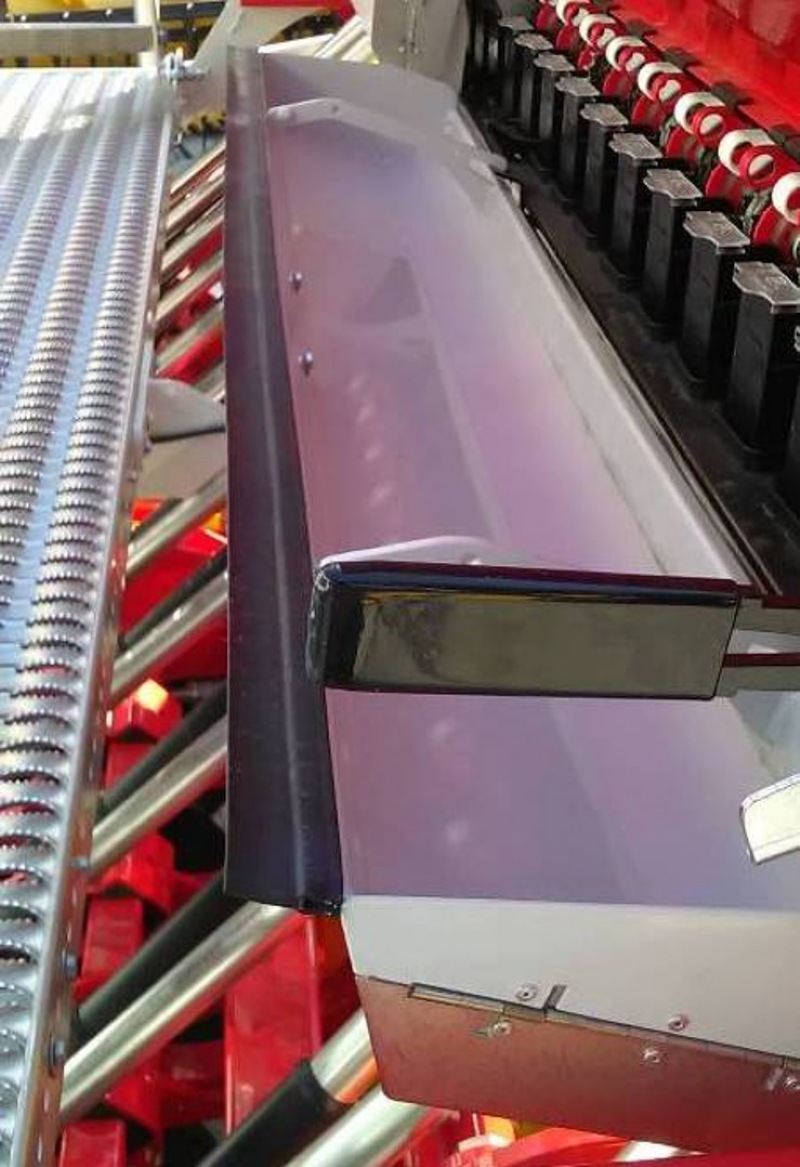

Obr. 22 - Vanička pro kontrolu výsevku.

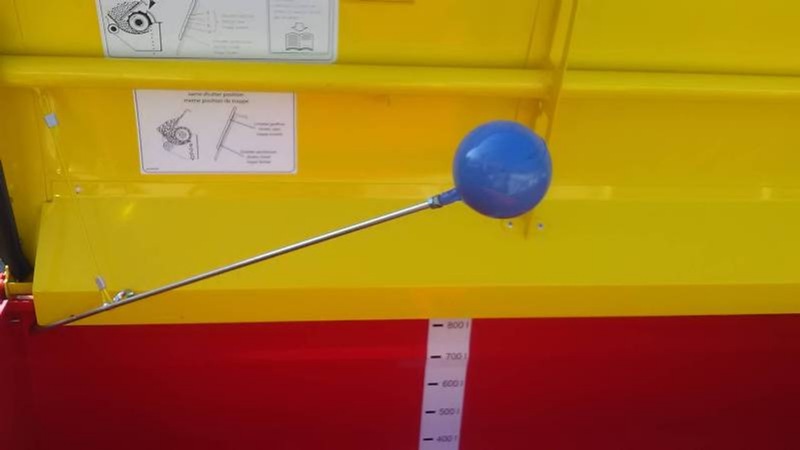

Obr. 23 - Ukazatel množství osiva v zásobníku.

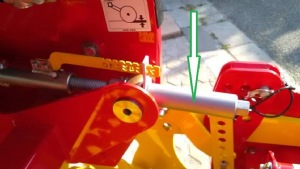

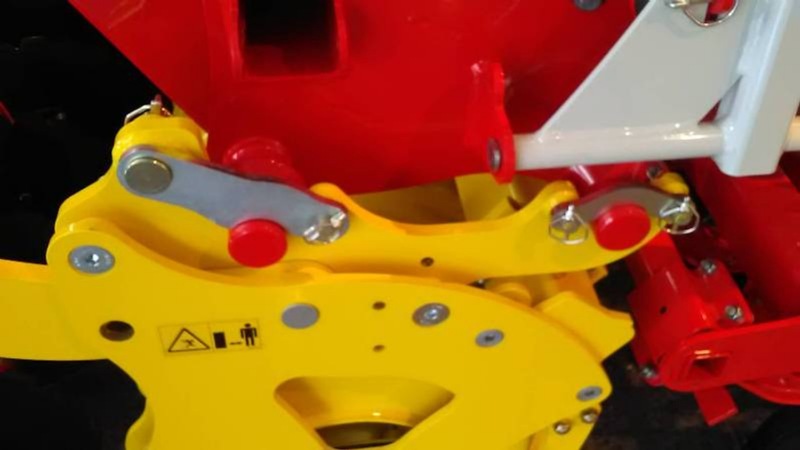

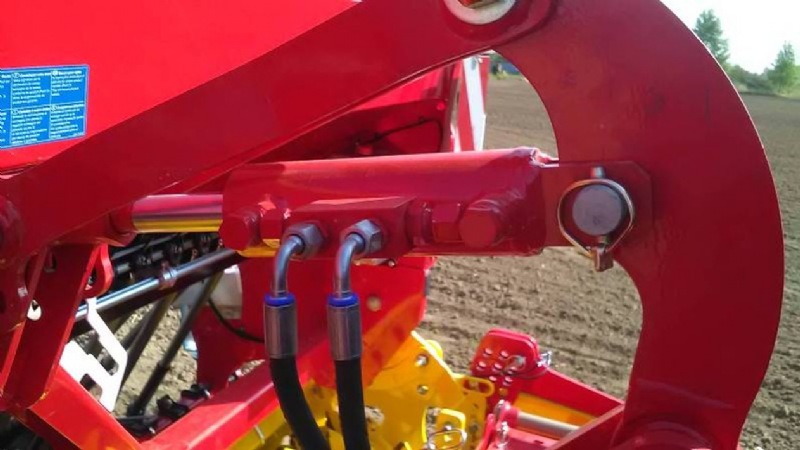

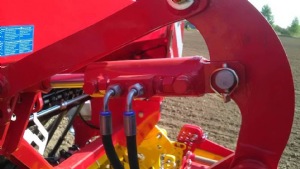

Obr. 24 - Hydraulický třetí bod.

Obr. 25 - Schéma setí VITASEM 302 ADD (max. přítlak na botku 50 kg).

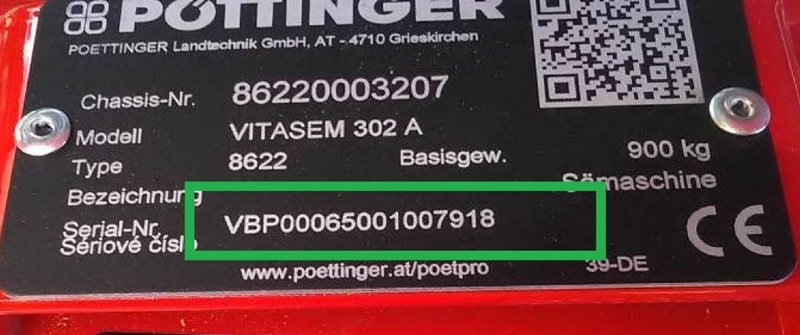

Obr. 26 - Při komunikaci se zákaznickou službou si předem připravte výrobní číslo uvedené na výrobním štítku stroje.

Obr. 27 - Používejte originální náhradní díly Pöttinger! Zajistíte si tak odpovídající konstrukční využití s plnou pracovní výkonností stroje s garantovanou životností dílů a zárukou nejvyšší kvality práce.

Zpracoval: Stanislav Babka
