Pneumatický secí stroj s přihnojováním TERRASEM C8 FERTILIZER

Pneumatický secí stroj s přihnojováním TERRASEM C8 FERTILIZER

Pokyny pro obsluhu stroje!

28.01.2019
Secí stroje

Před uvedením stroje do provozu si pozorně přečtěte návod na používání stroje. V průběhu provozu dodržujte všechny bezpečnostní předpisy!

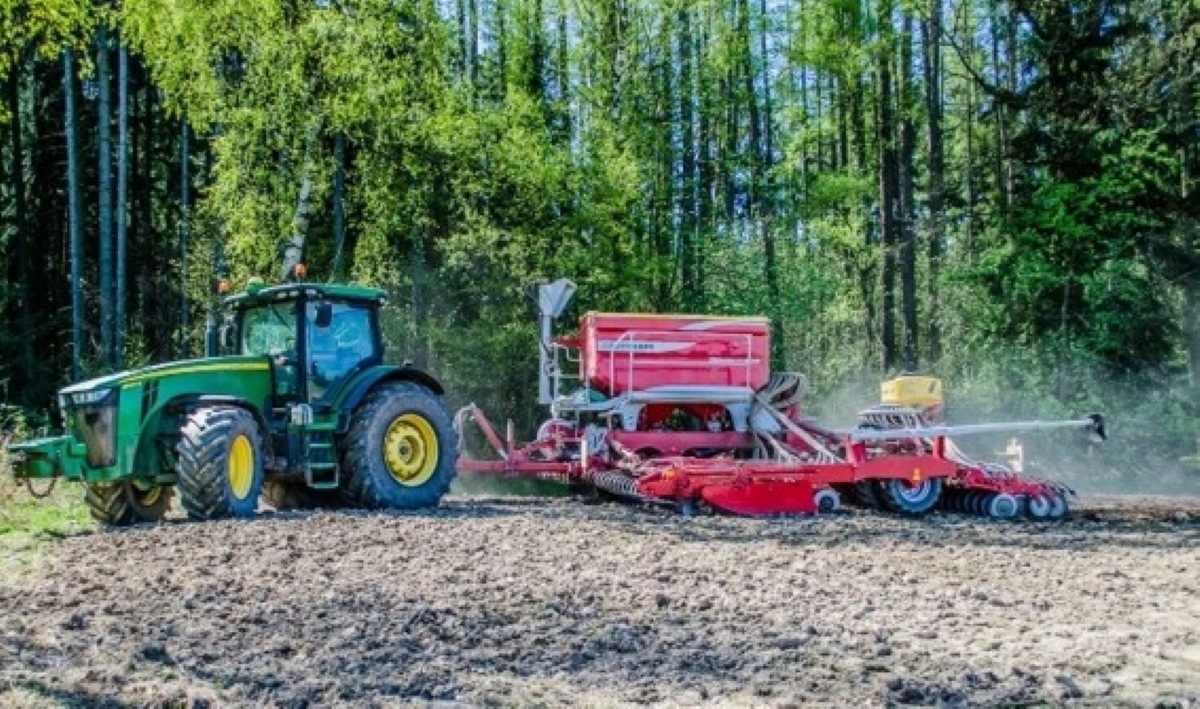

TERRASEM C8 FERTILIZER je univerzální pneumatický secí stroj s přihnojováním se záběrem 8 metrů. Dávkování hnojiva probíhá vždy mezi dva řádky s osivem pomocí dávkovacího ústrojí. Hnojivo je dopravováno proudem vzduchu a rozdělováno k jednotlivým hnojicím botkám samostatnou rozdělovací hlavou.

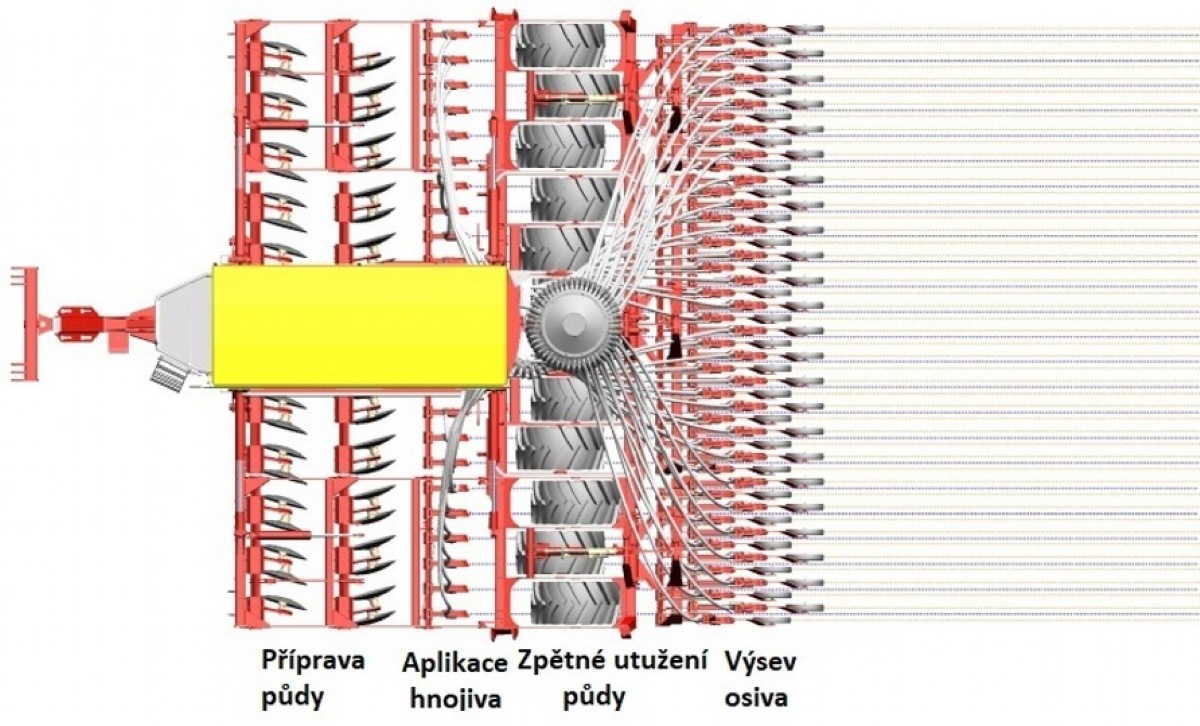

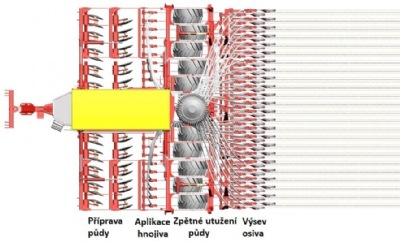

Obr. 1 – Uspořádání secího stroje.

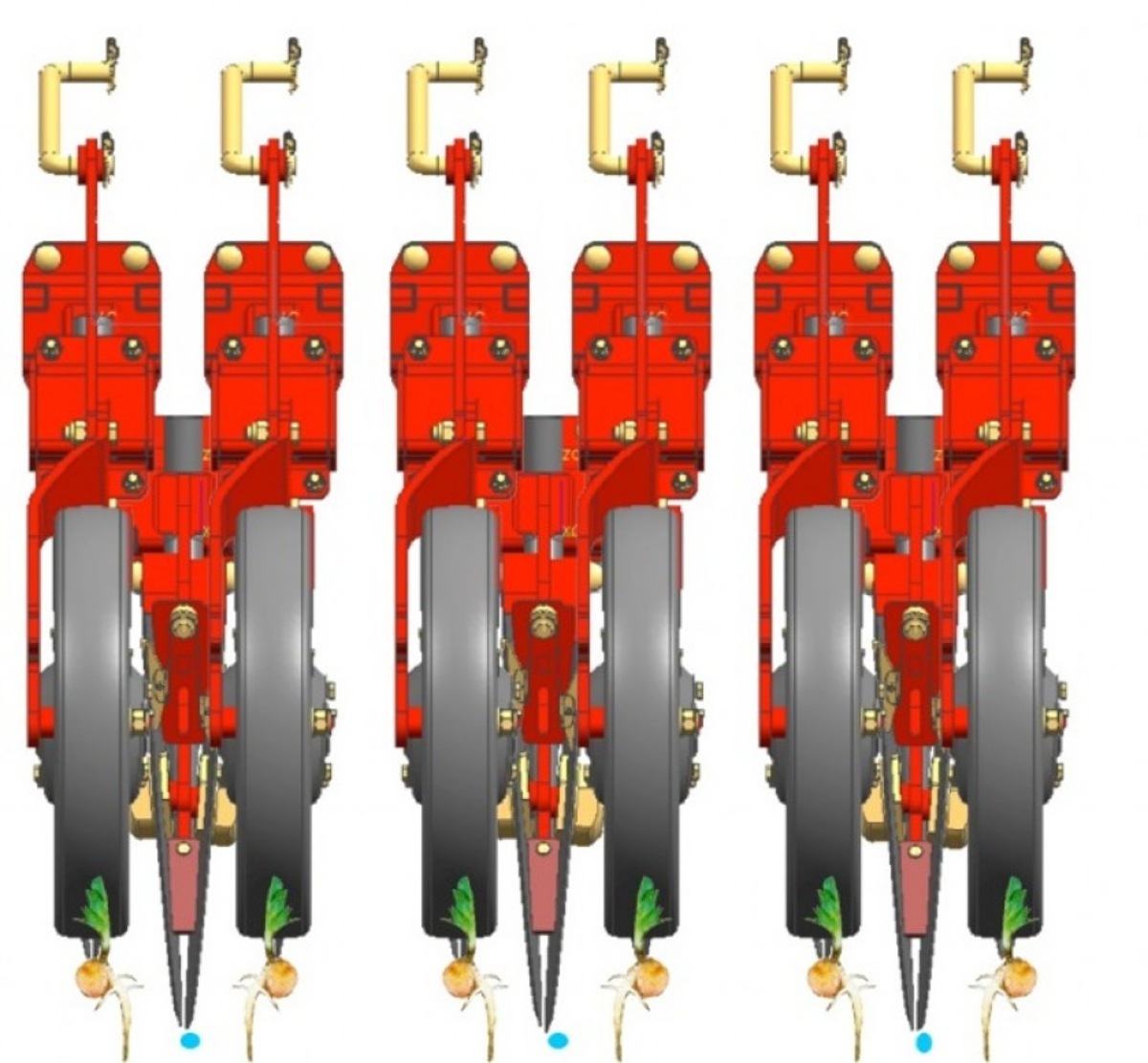

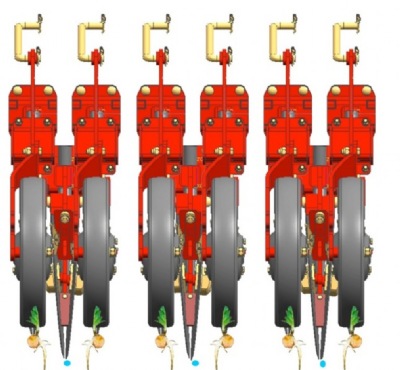

Obr. 2 - Animace uložení osiva a hnojiva. Vždy mezi dva řádky s osivem je ukládán řádek hnojiva. Rostliny mají tedy rovnoměrný přístup k hnojivu a je zajištěno rovnoměrné vzcházení a růst rostlin.

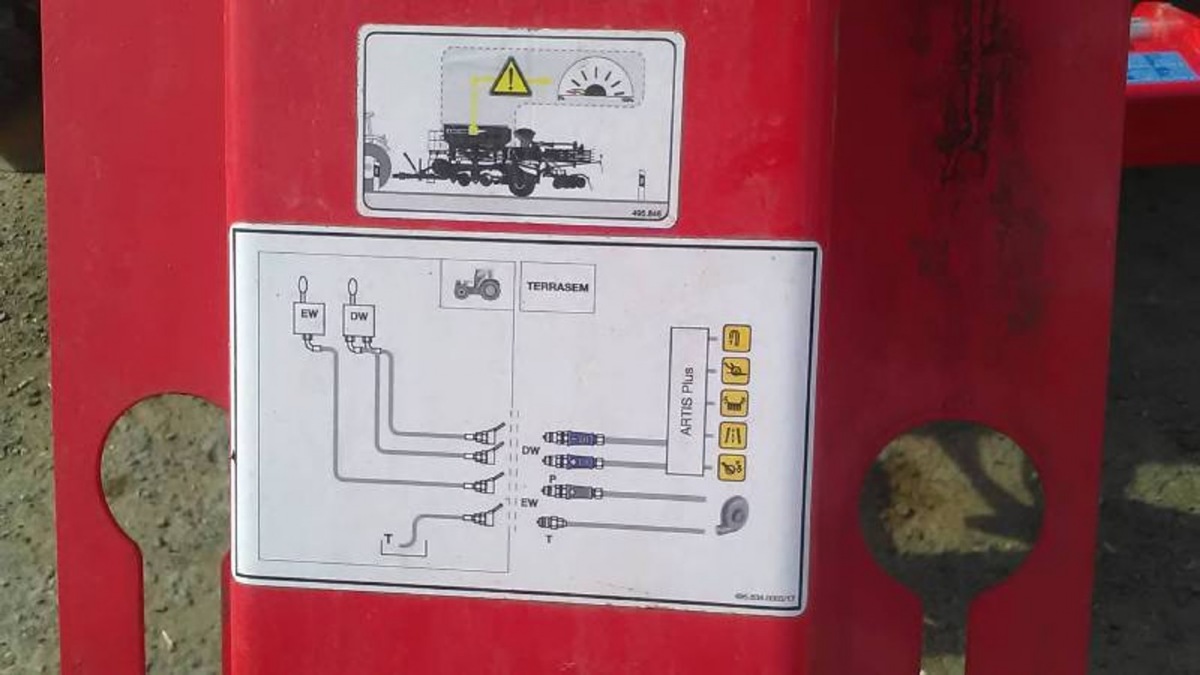

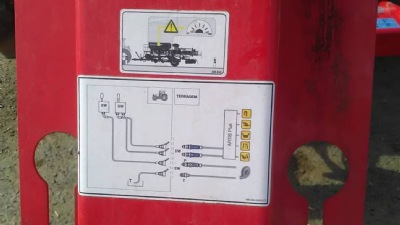

Obr. 3 – Schéma zapojení hydraulických hadic provedení Artis plus.

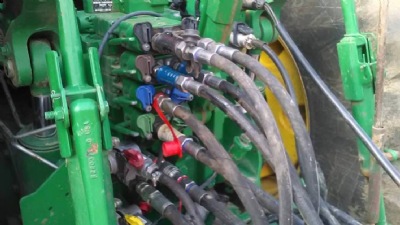

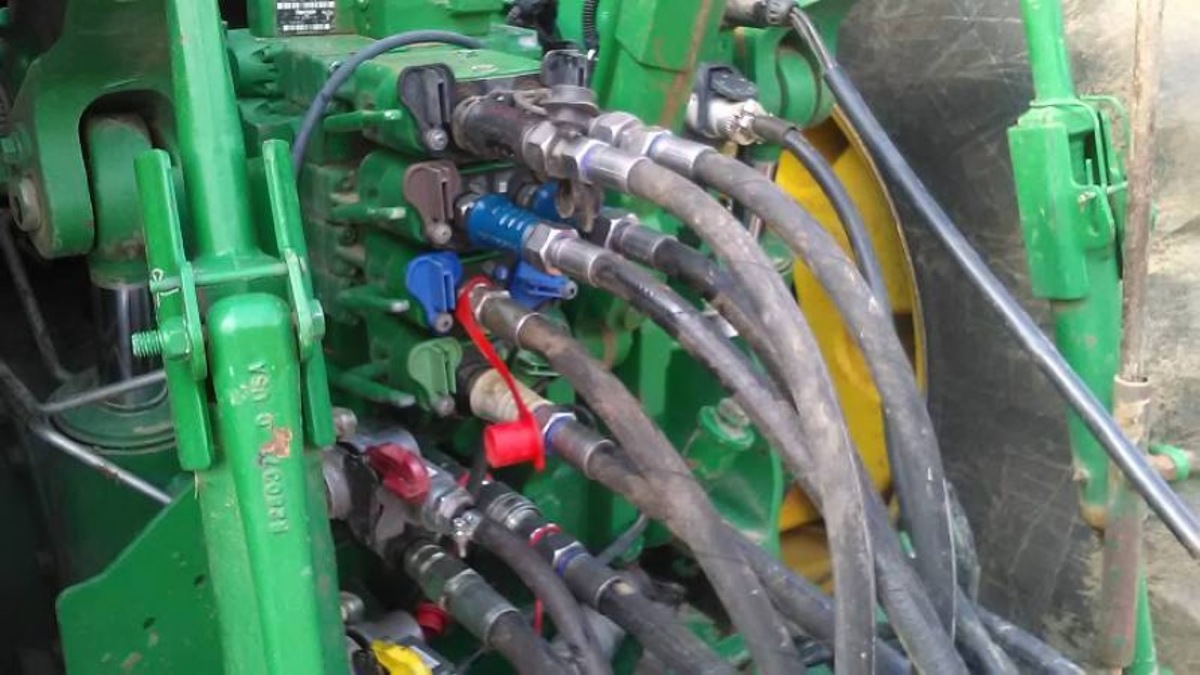

Obr. 4 – Zapojení hydraulických hadic. Na stroji je domontován šnekový plnicí dopravník zásobníku osiva a secí stroj meziplodin TEGOSEM.

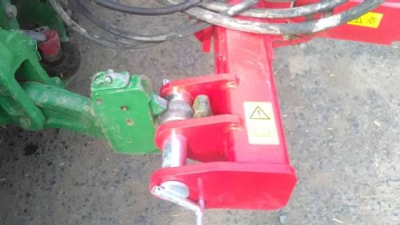

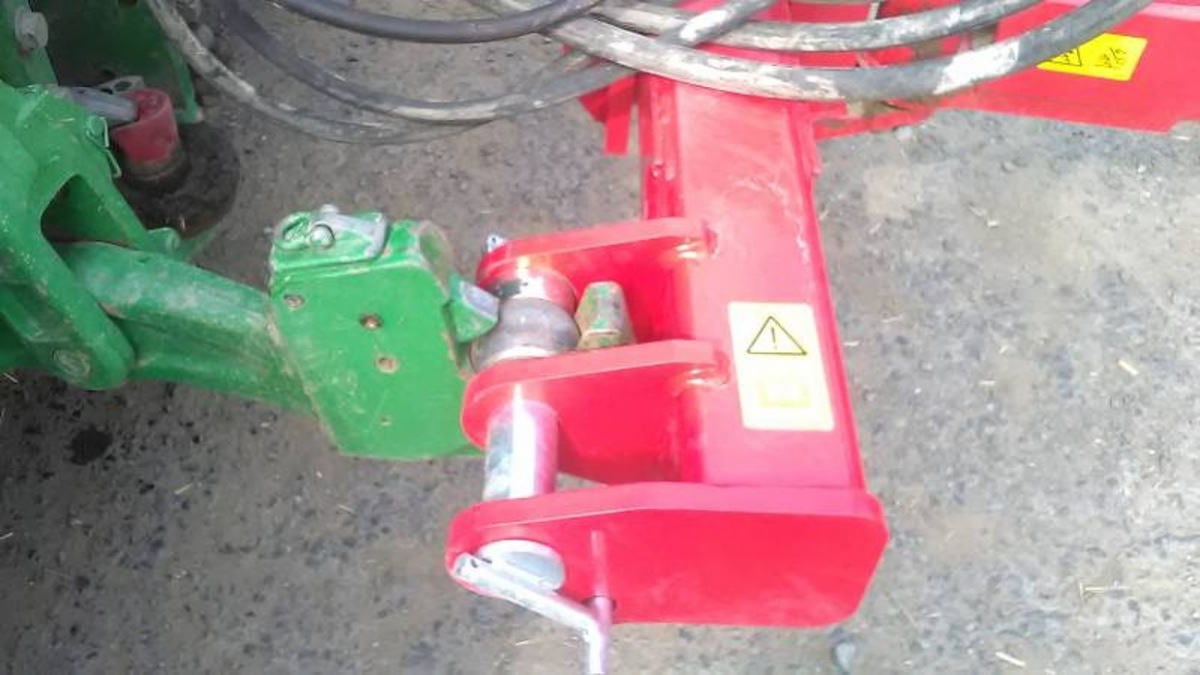

Obr. 5 – Připojení stroje k tažnému prostředku.

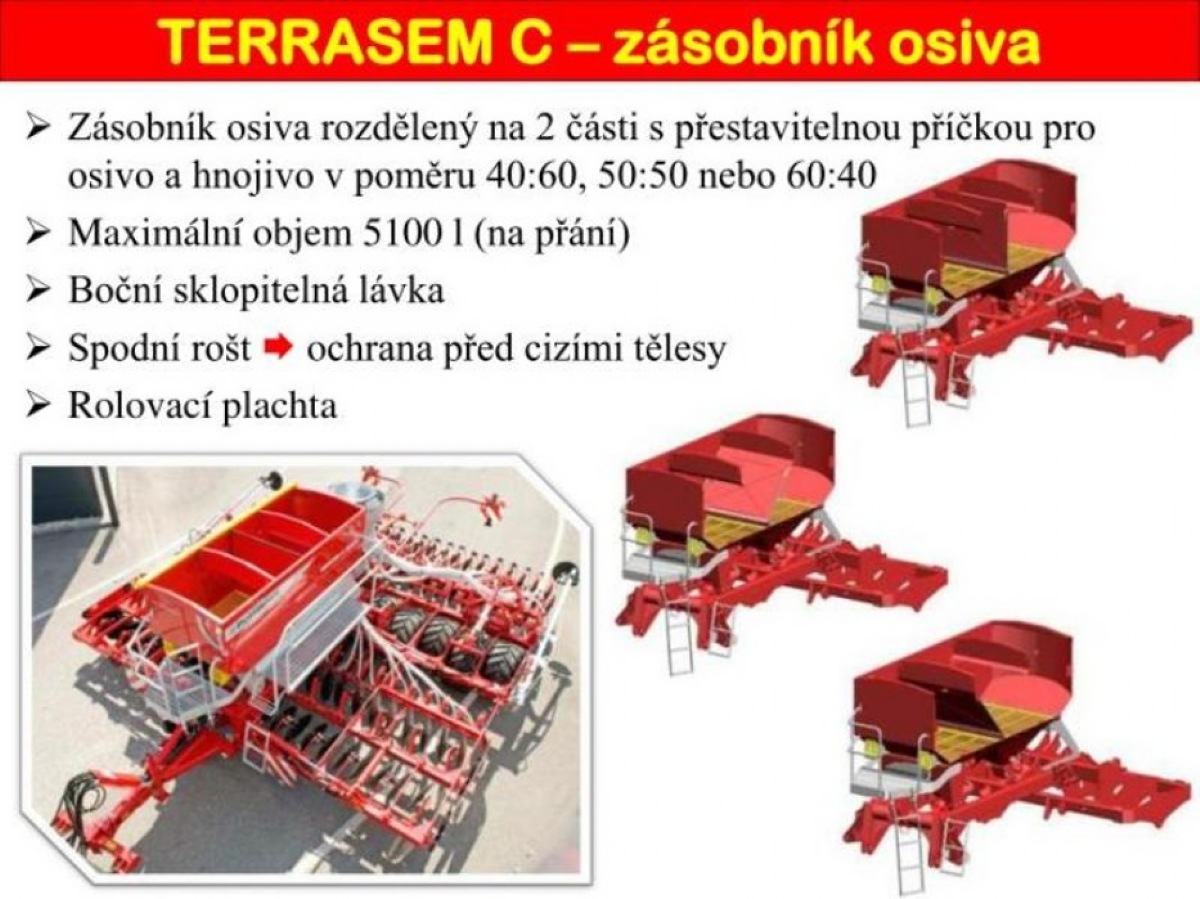

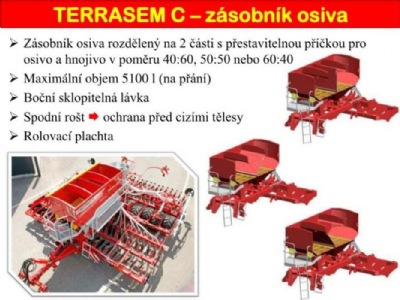

Obr. 6 – Uspořádání zásobníku osiva a hnojiva.

Obr. 7 – Detail přestavitelné příčky zásobníku osiva a hnojiva.

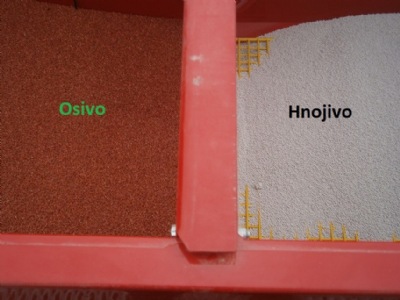

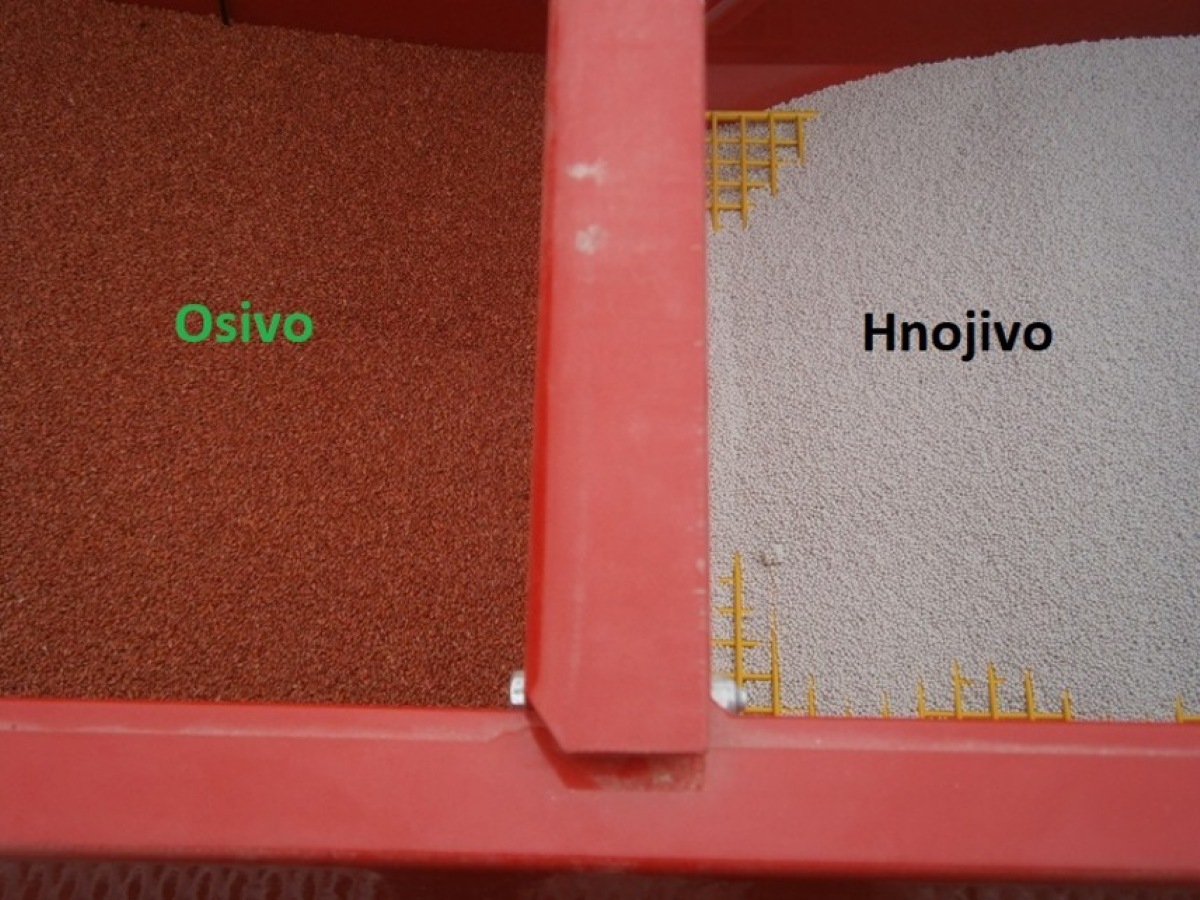

Obr. 8 – Osivo a hnojivo v zásobníku.

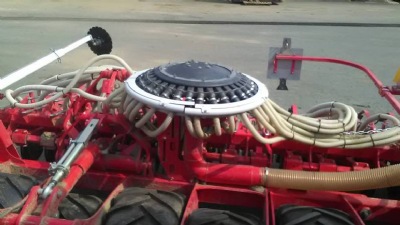

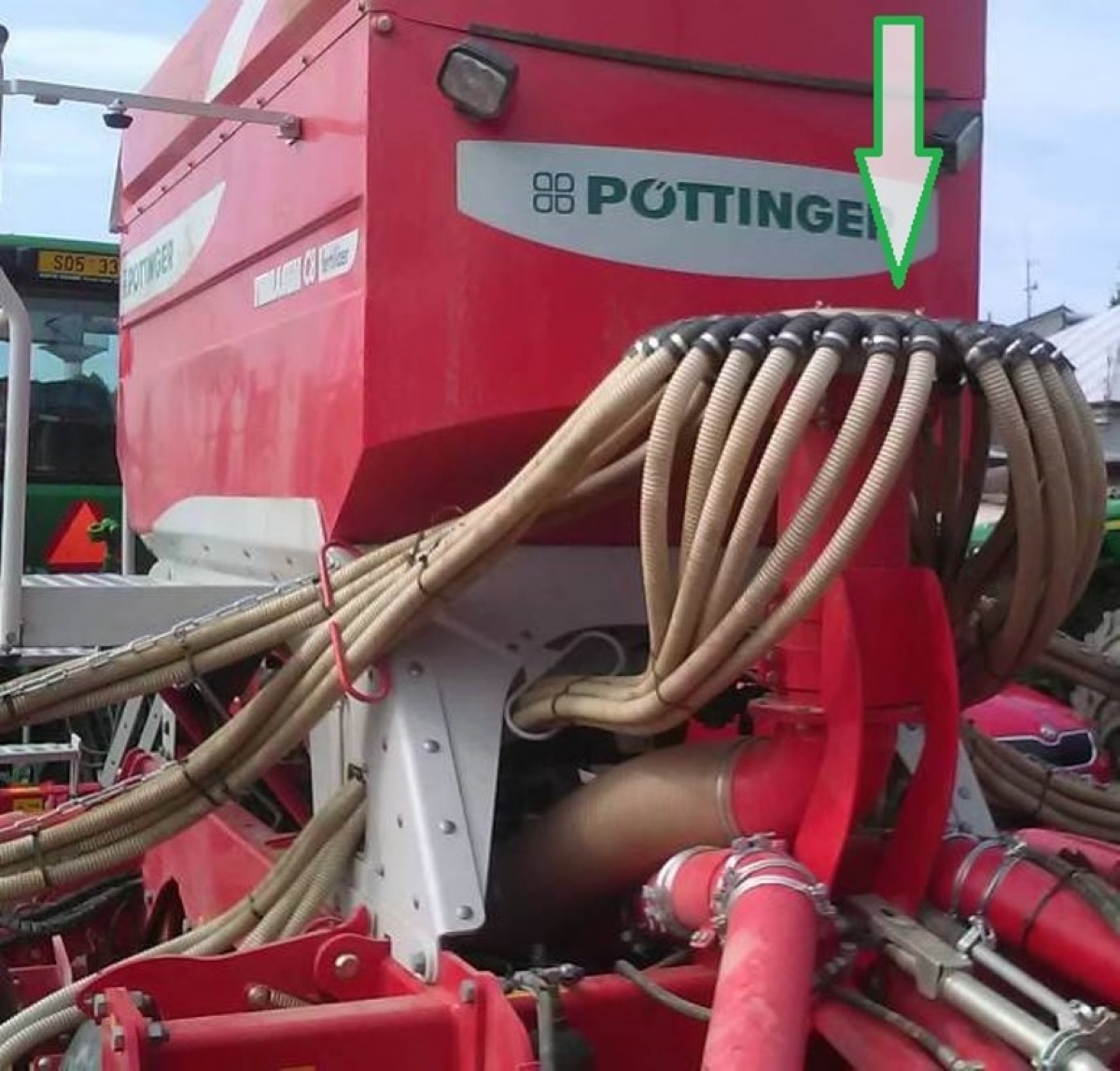

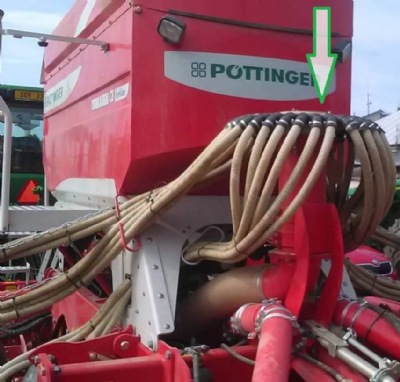

Obr. 9 – Rozdělovací hlava hnojiva.

Obr. 10 – Rozdělovací hlavy osiva jsou na TERRASEM C8 dvě.

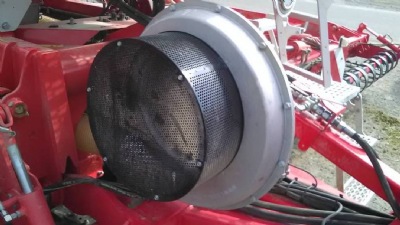

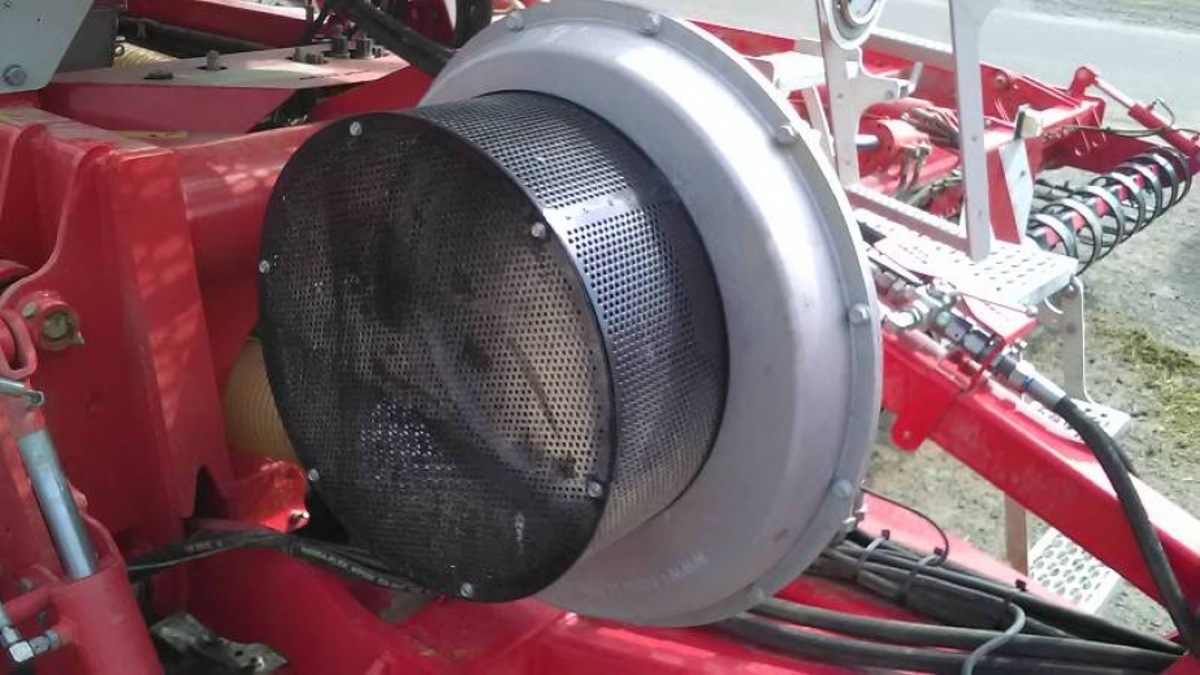

Obr. 11 – Ventilátor pro nasávání vzduchu.

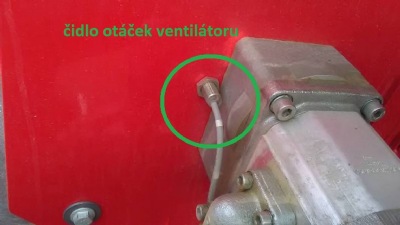

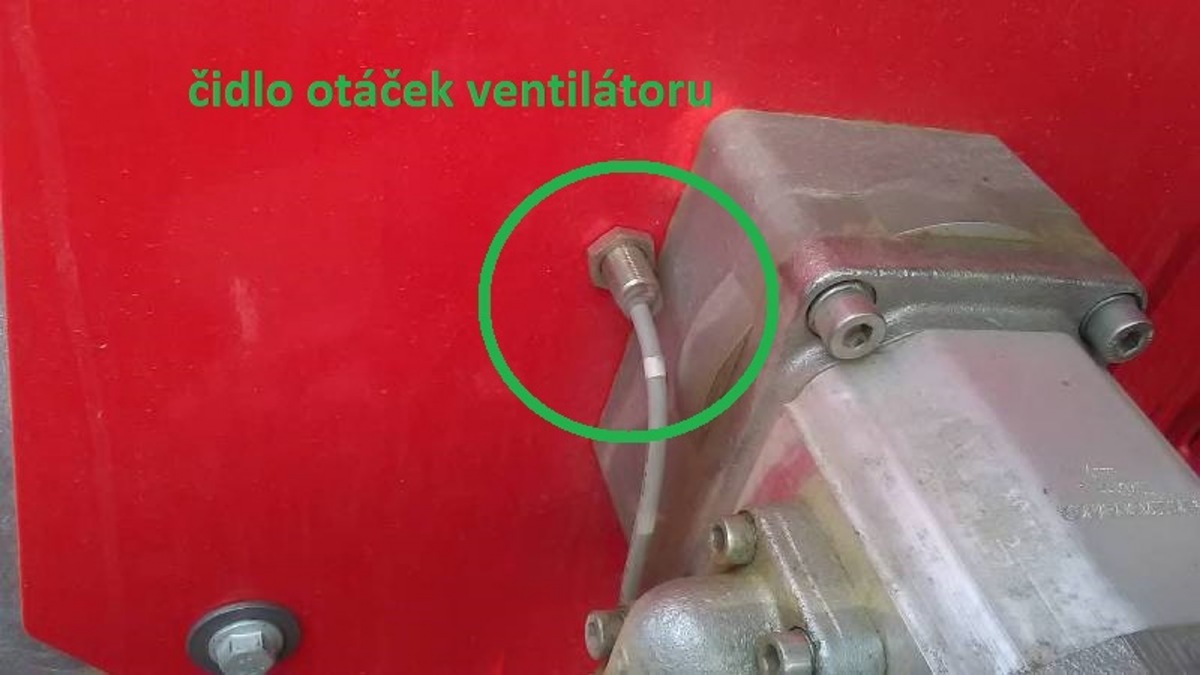

Obr. 12 – Čidlo otáček ventilátoru.

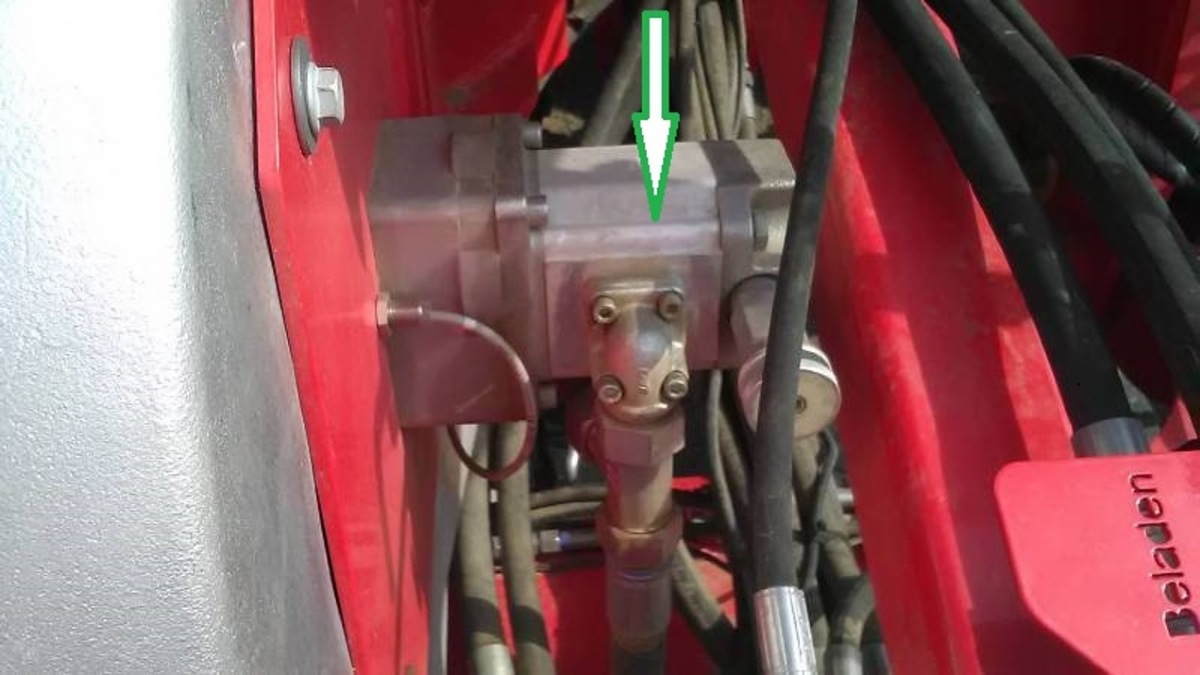

Obr. 13 – Pohon ventilátoru.

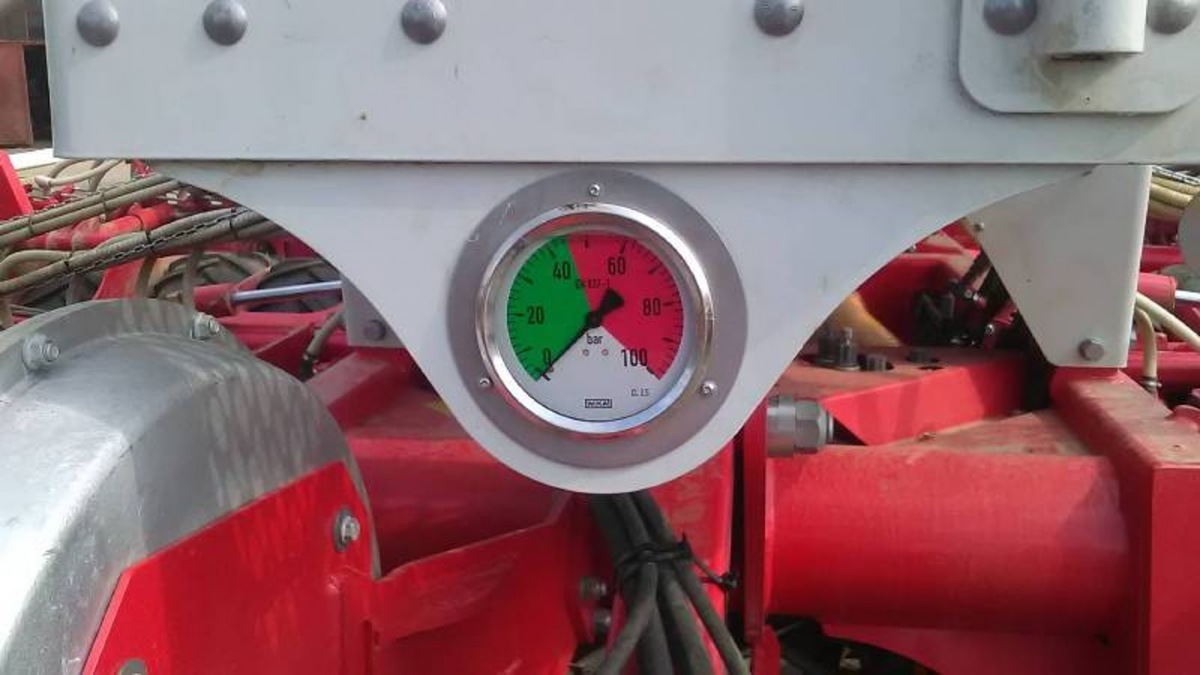

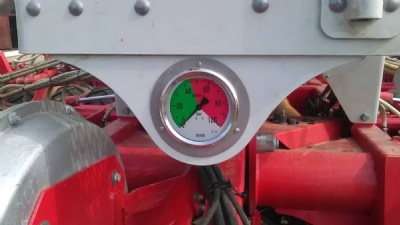

Obr. 14 – Manometr hodnoty přítlaku secích botek.

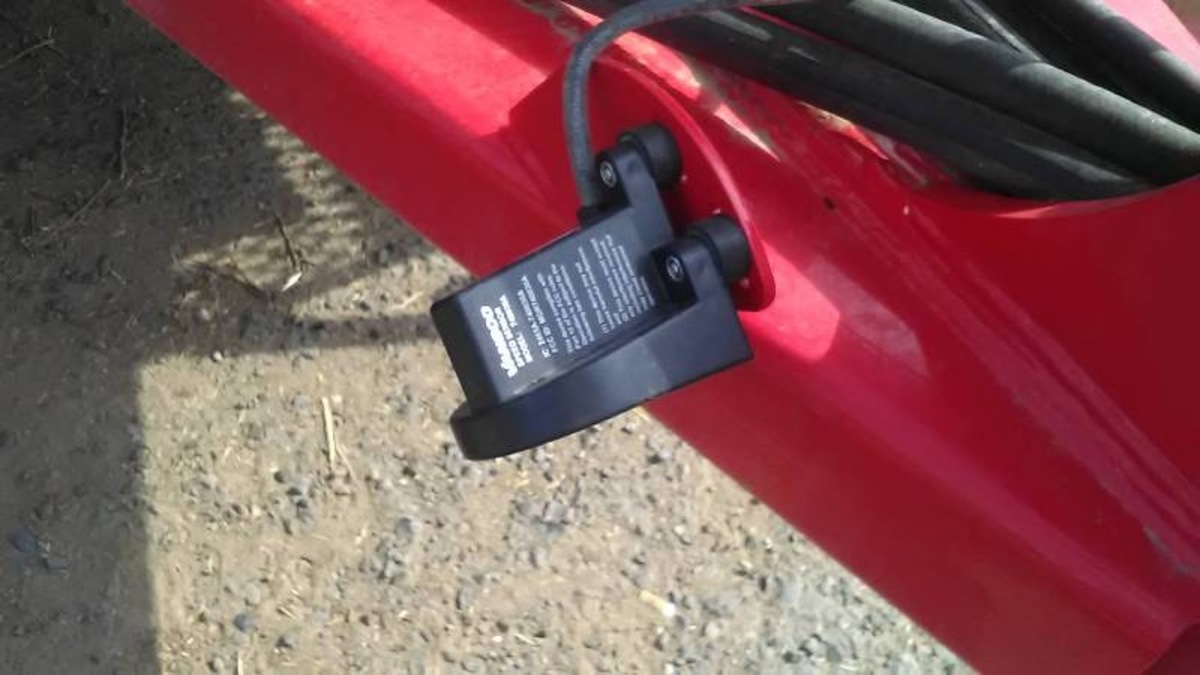

Obr. 15 – Radar - ukazatel rychlosti a vyseté plochy.

Obr. 16 – Pohon výsevního válečku (dvě rychlosti želva a zajíc).

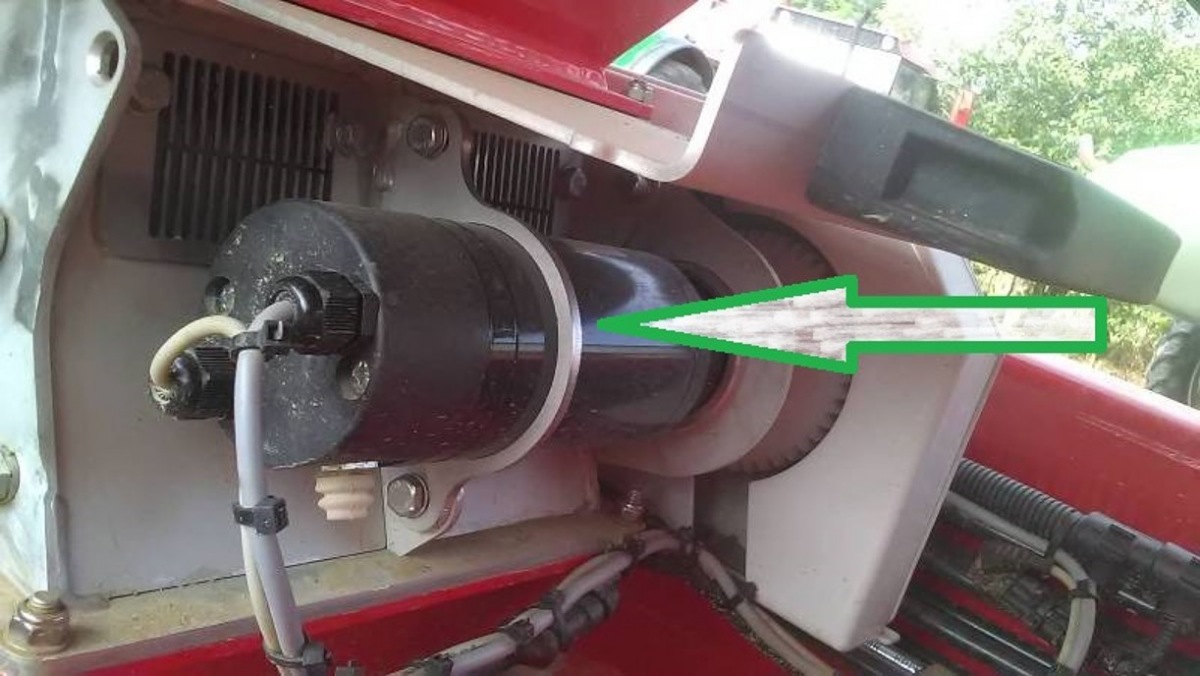

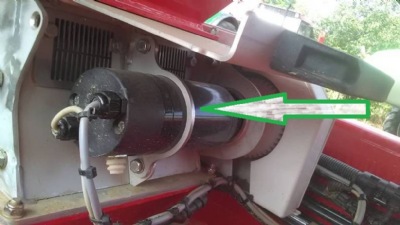

Obr. 17 – Motor výsevního ústrojí.

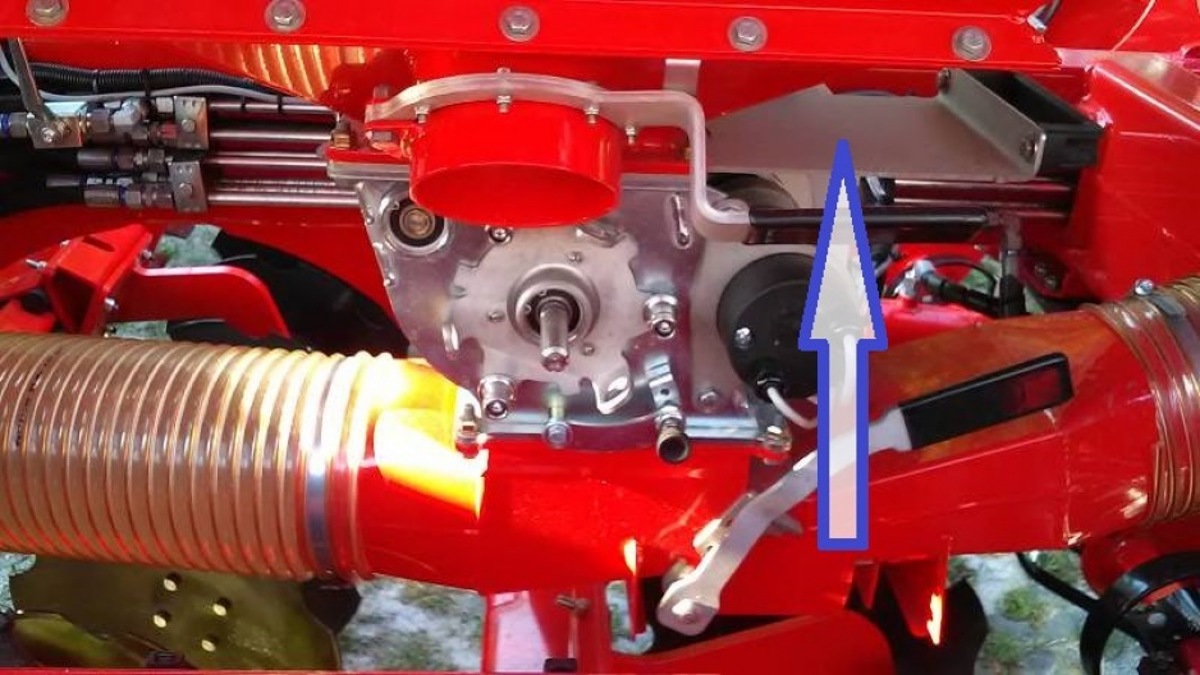

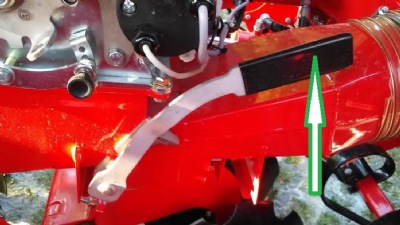

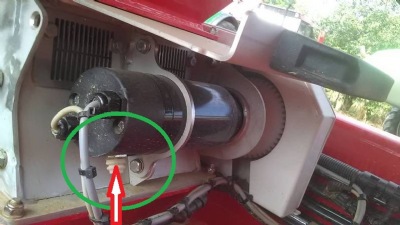

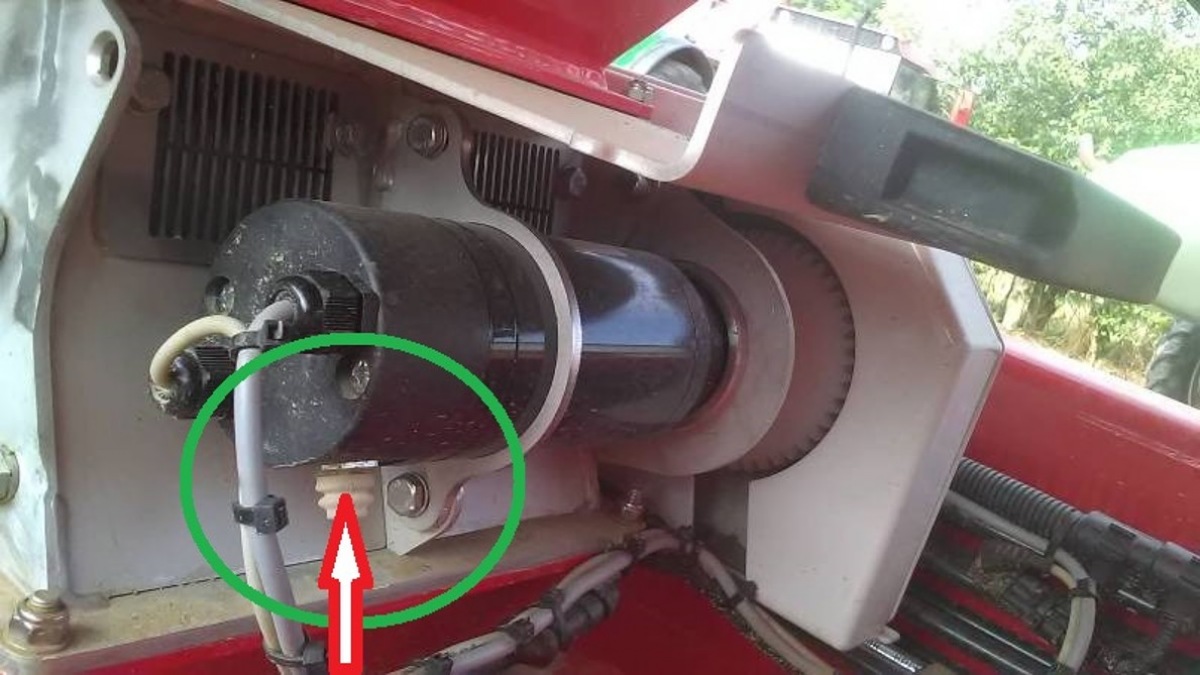

Obr. 18 – Pojistka motoru výsevního ústrojí.

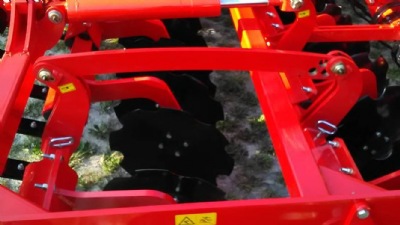

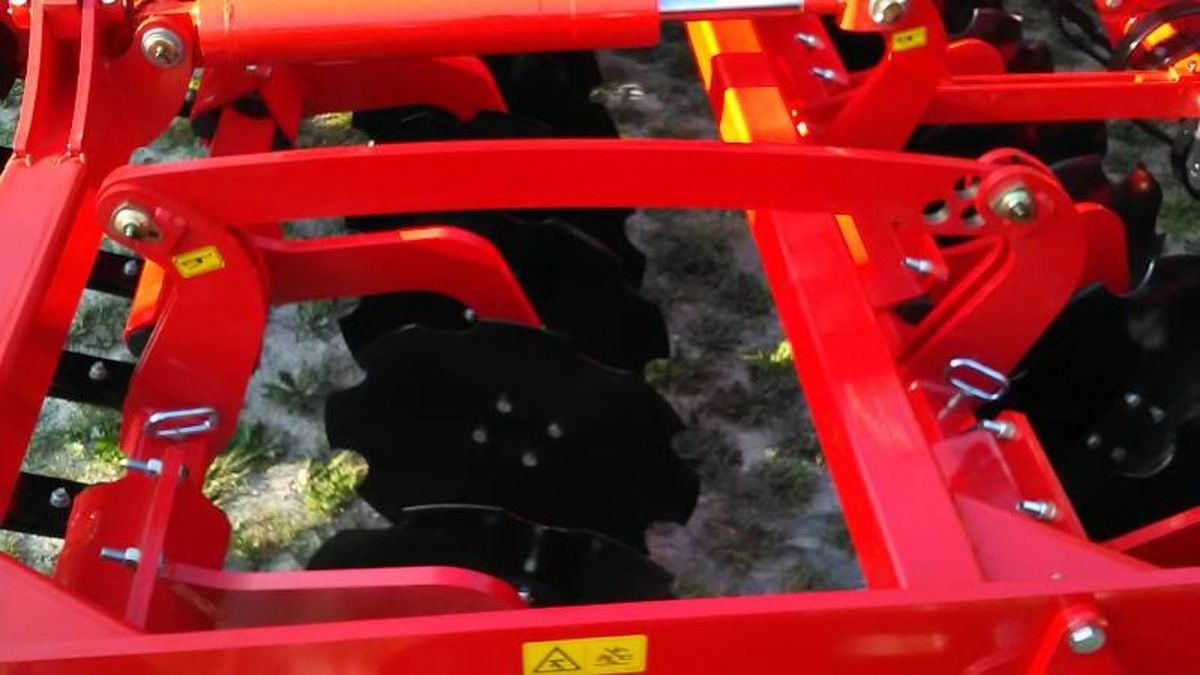

Obr. 19 – Sekce přípravy půdy, disky mohou být hladké, tvarované nebo WAVE DISC.

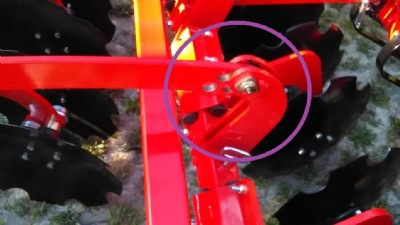

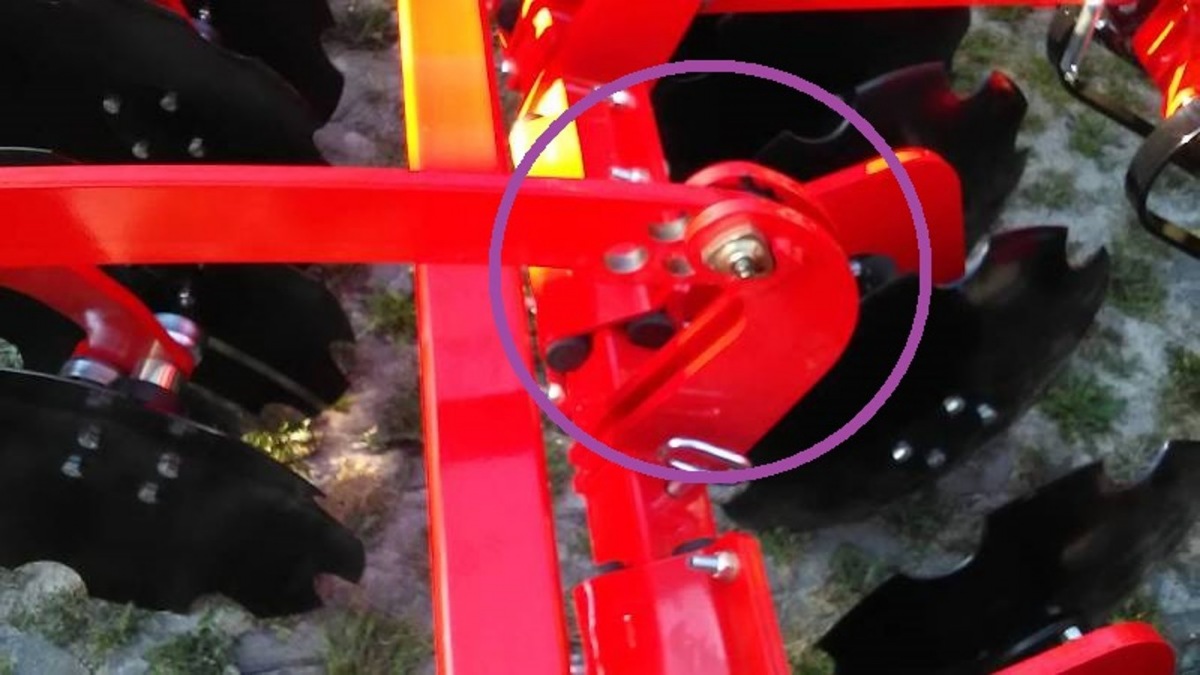

Obr. 20 – Nastavení stejné výšky obou řad disků, přední řada disků může být nastavena hlouběji, aby se vyrovnalo větší opotřebení předních disků.

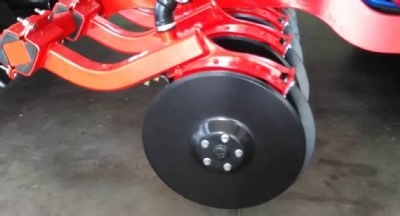

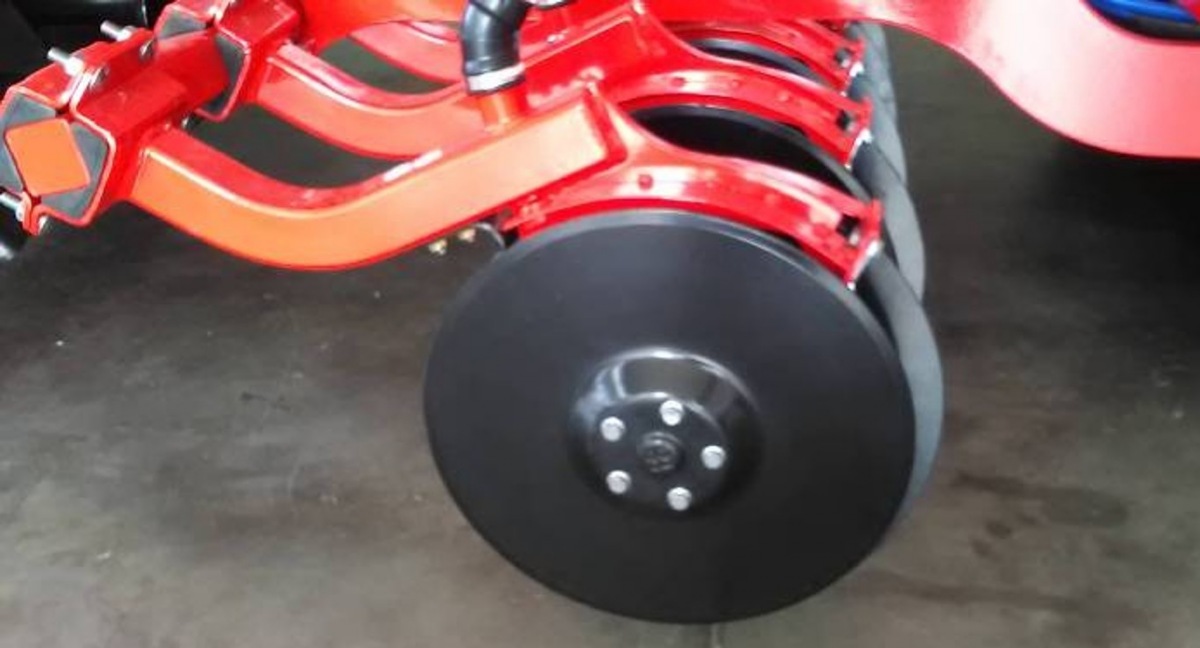

Obr. 21 – Disky pro uložení hnojiva.

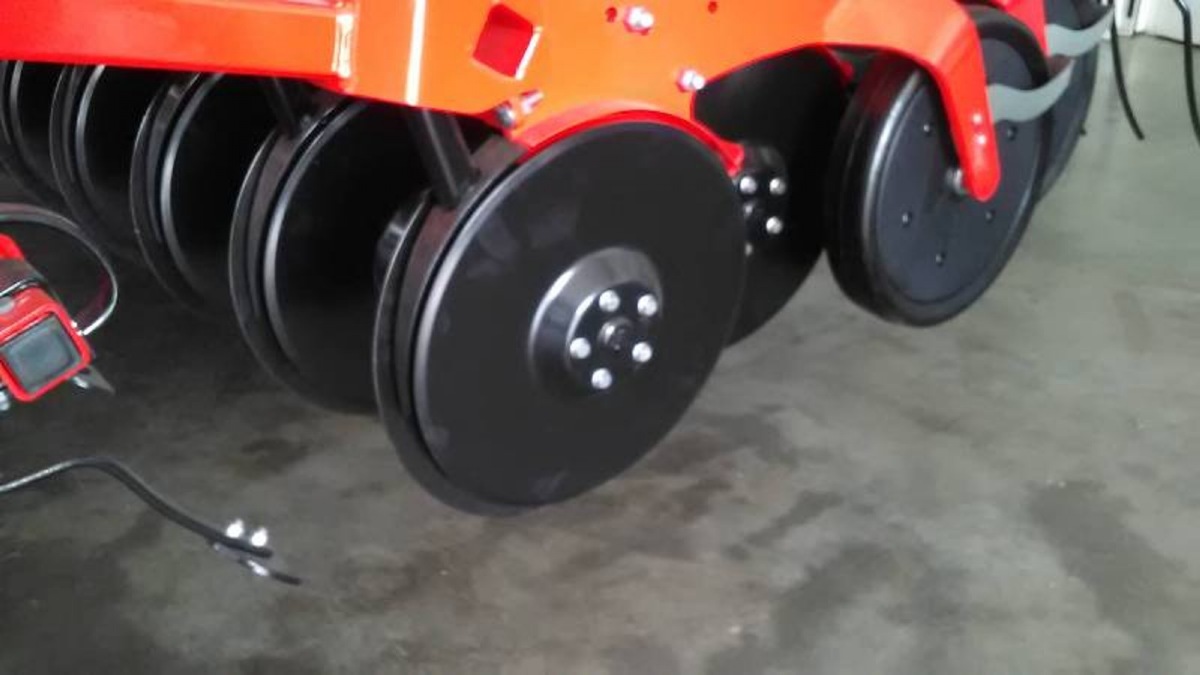

Obr. 22 – Disky pro uložení osiva.

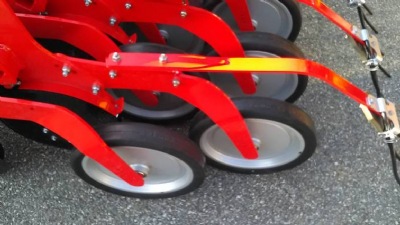

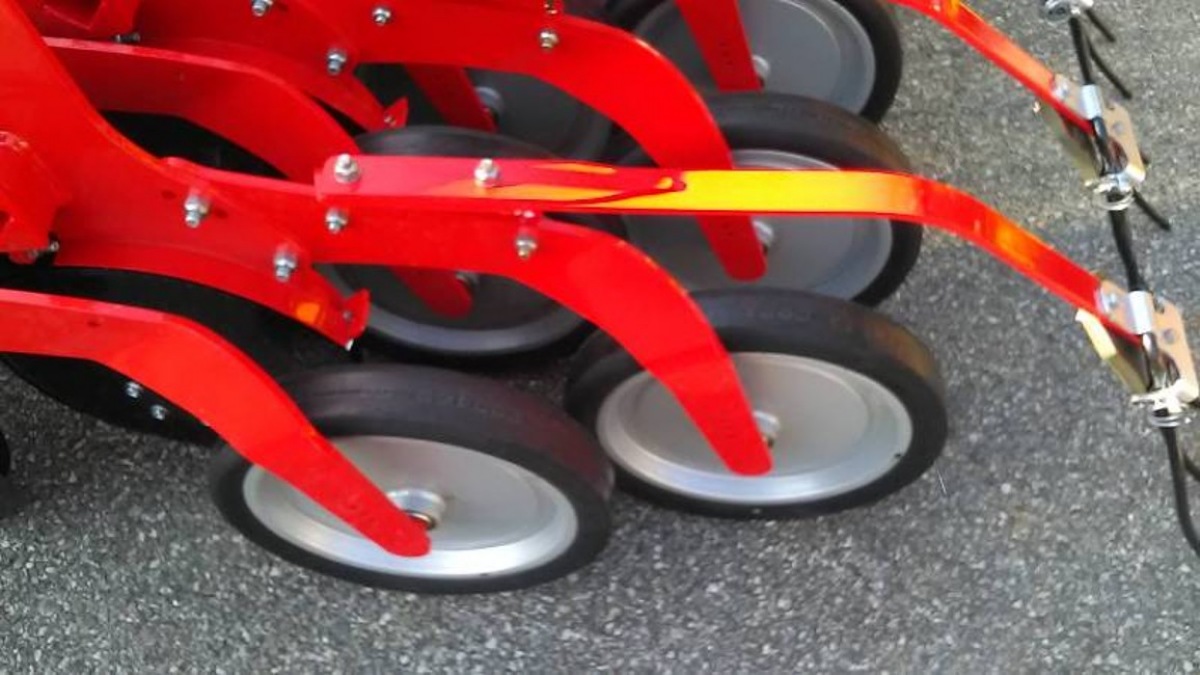

Obr. 23 – Opěrná a utužovací kolečka.

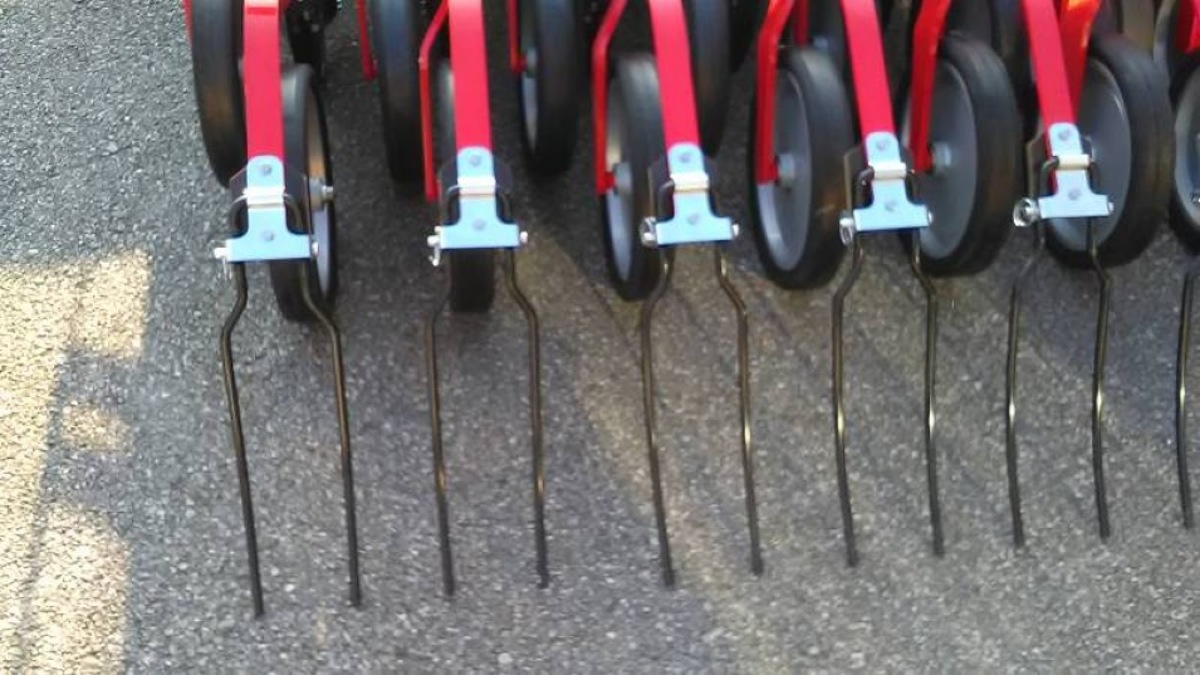

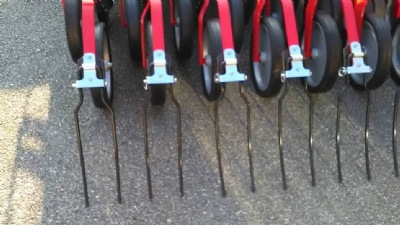

Obr. 24 – Zavlačovací pruty.

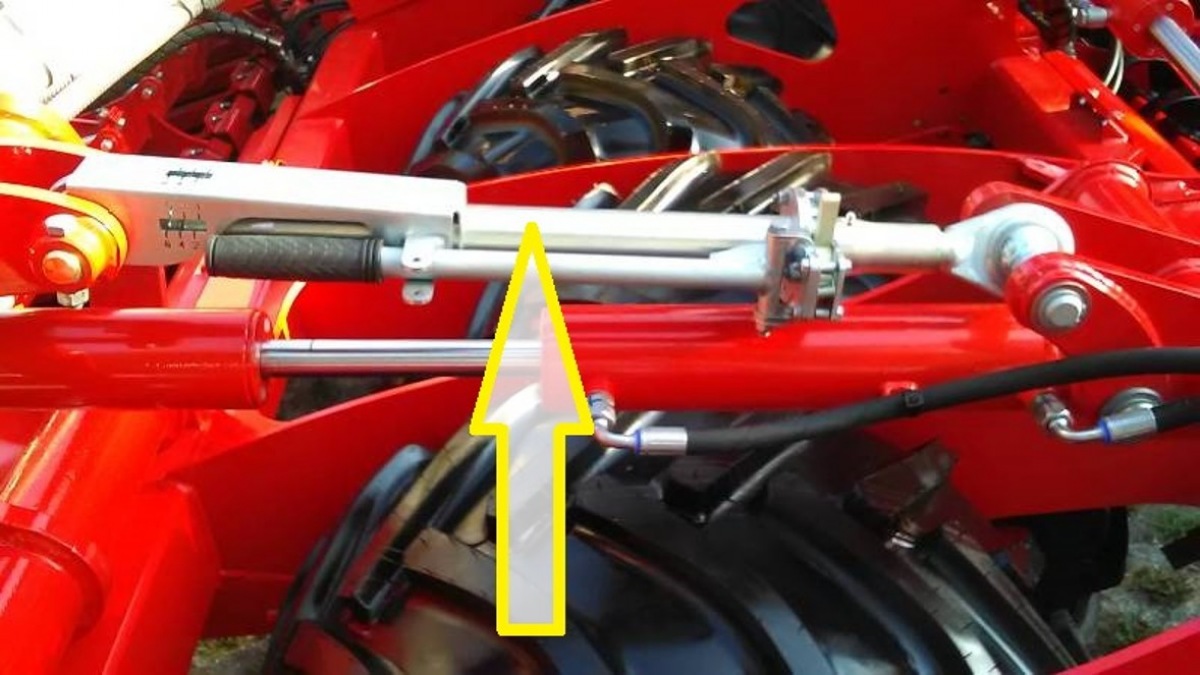

Obr. 25 – Seřízení hloubky setí. Na stroji jsou celkem tři místa seřízení. Každá strana a střed stroje mají své nastavení.

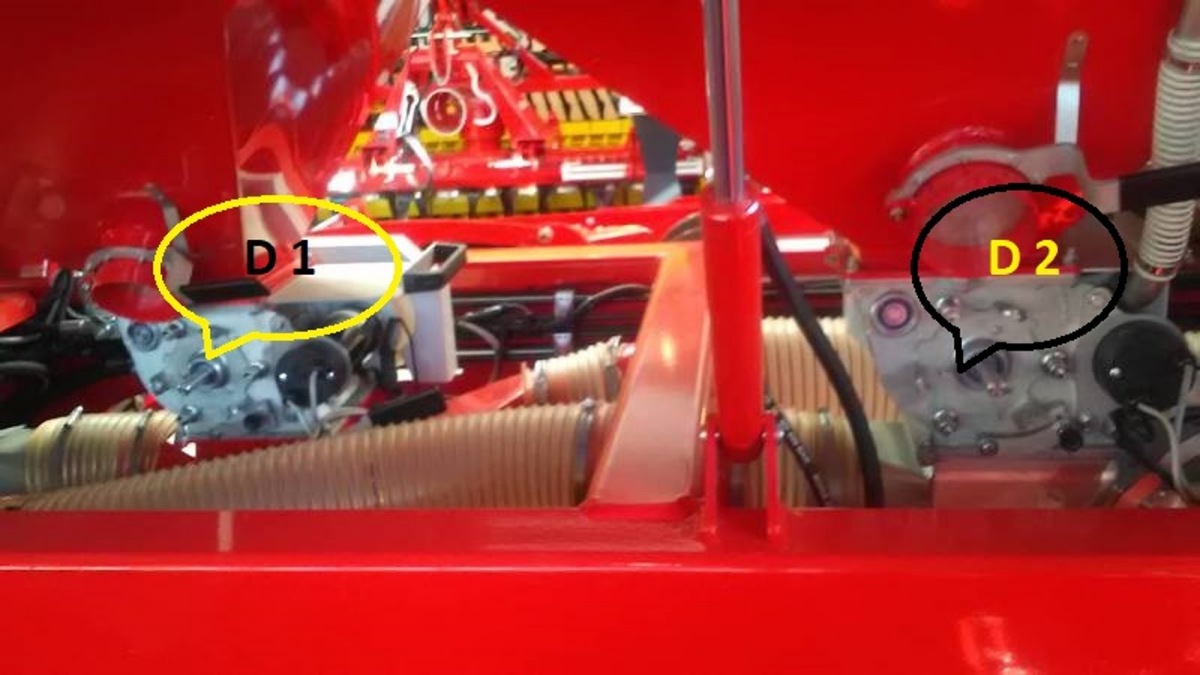

Obr. 26 - Výsevní ústrojí D 1 a D 2.

Obr. 27 – Detail výsevního ústrojí.

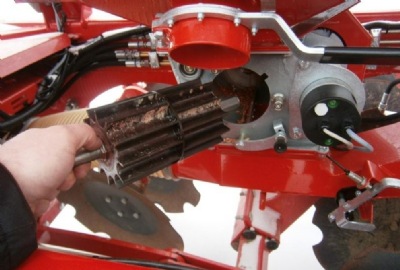

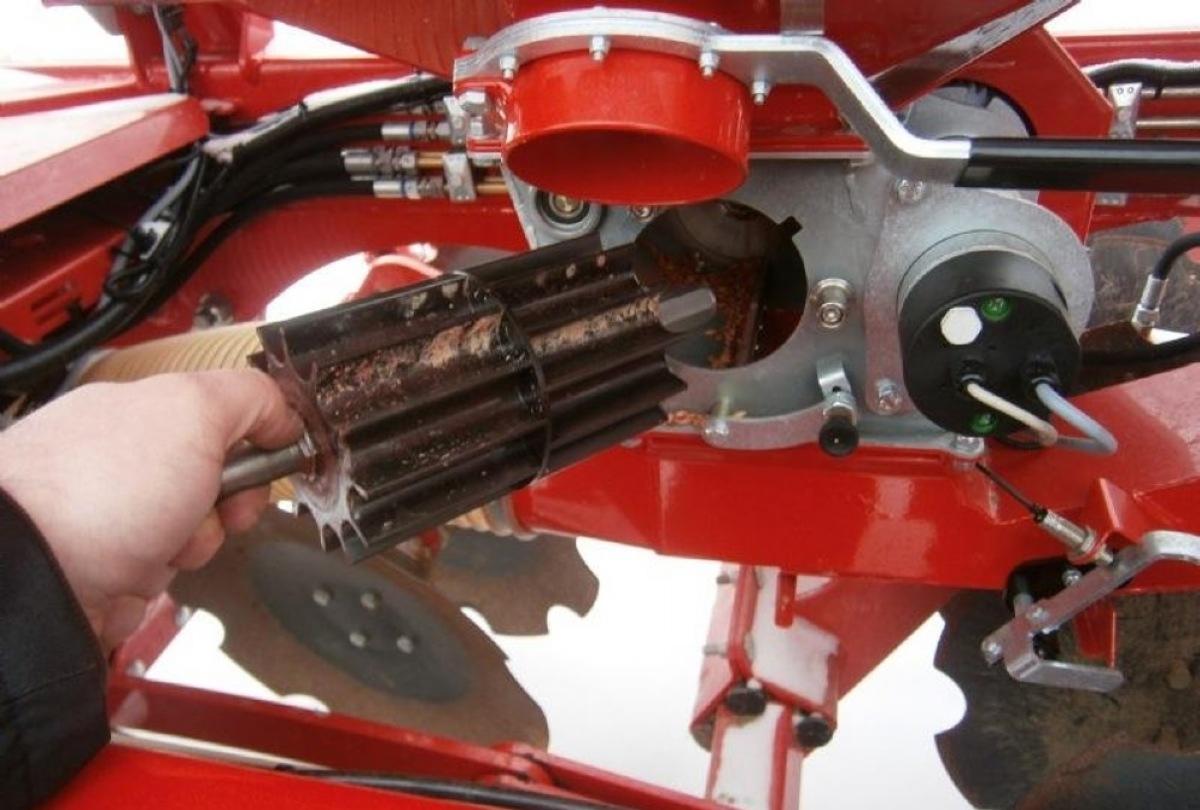

Obr. 28 – Demontáž a montáž výsevního válečku.

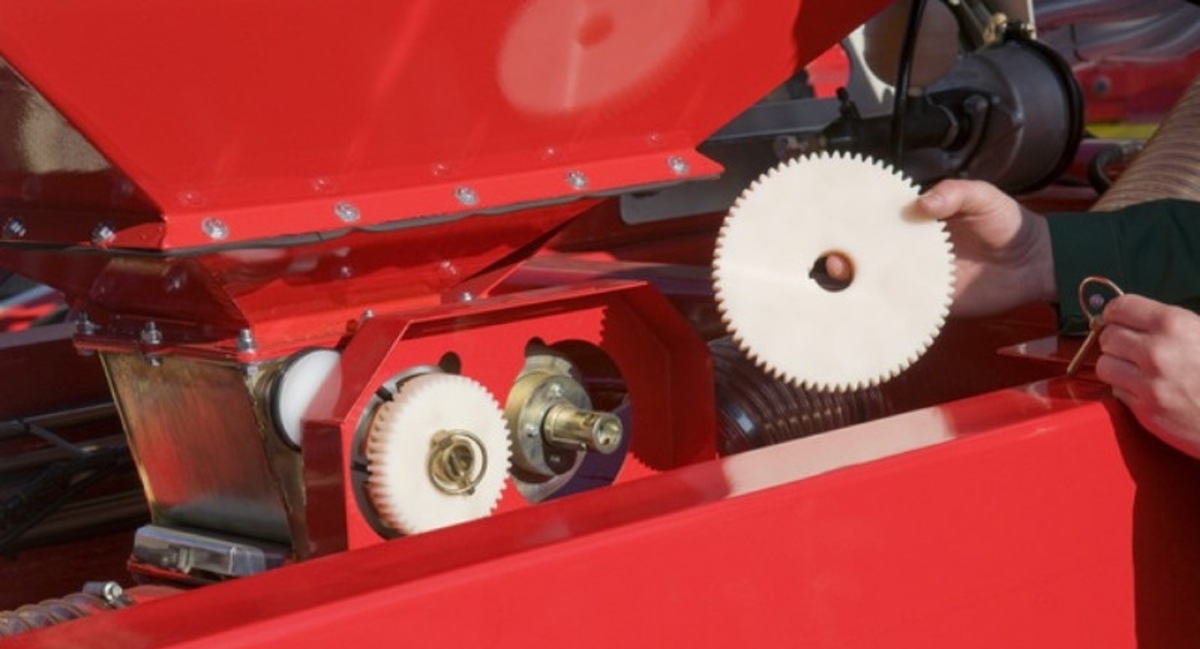

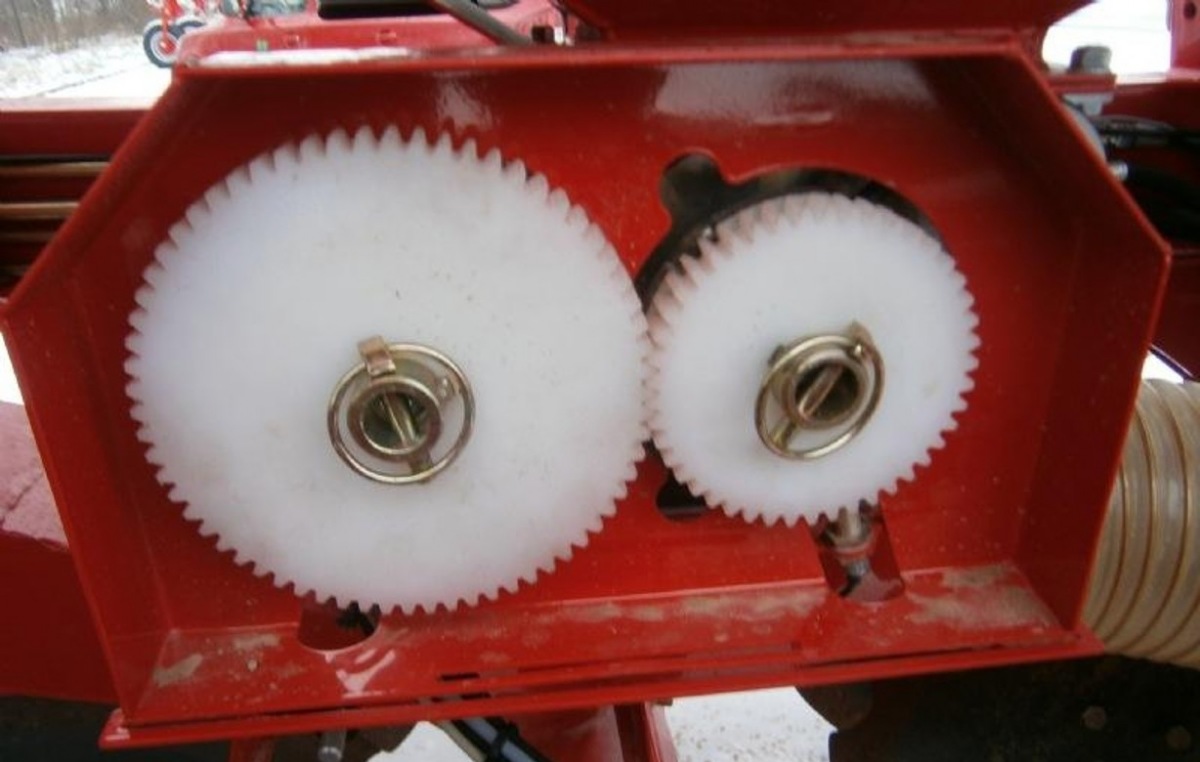

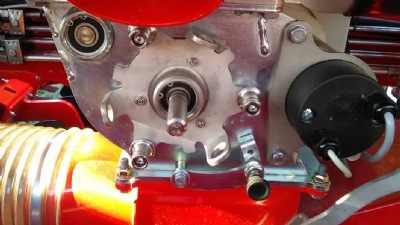

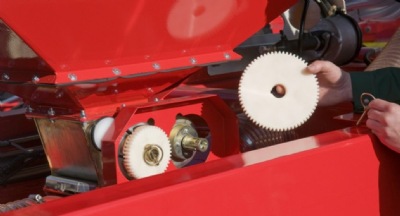

Obr. 29 – Řazení pohonu výsevního válečku zajíc nebo želva.

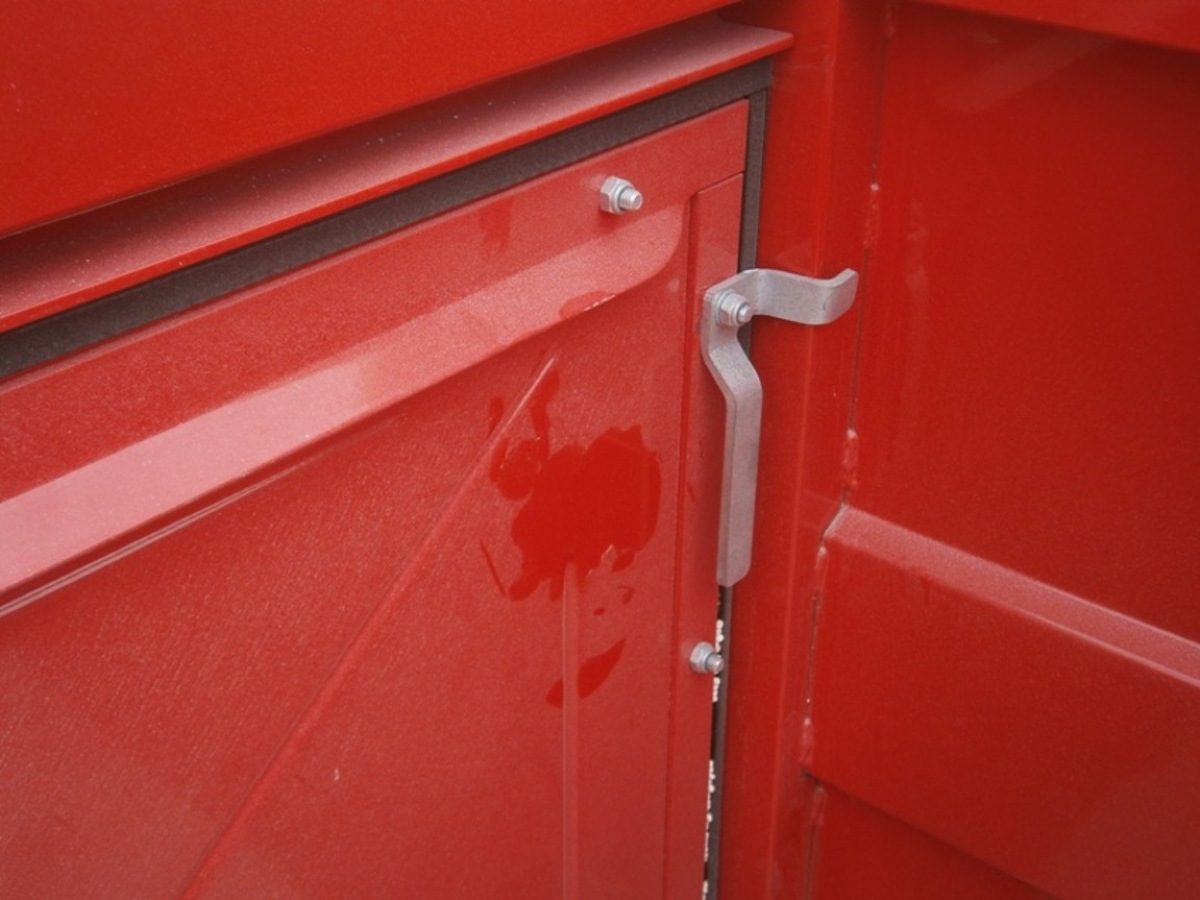

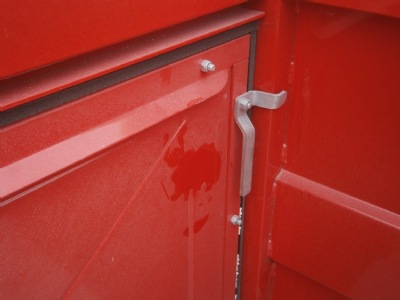

Obr. 30 – Možnost uzavření zásobníku při potřebě vyjmutí výsevního válečku.

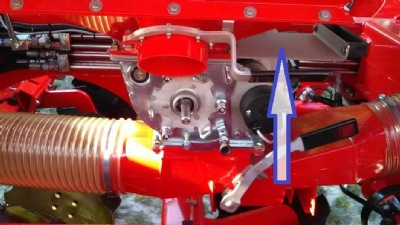

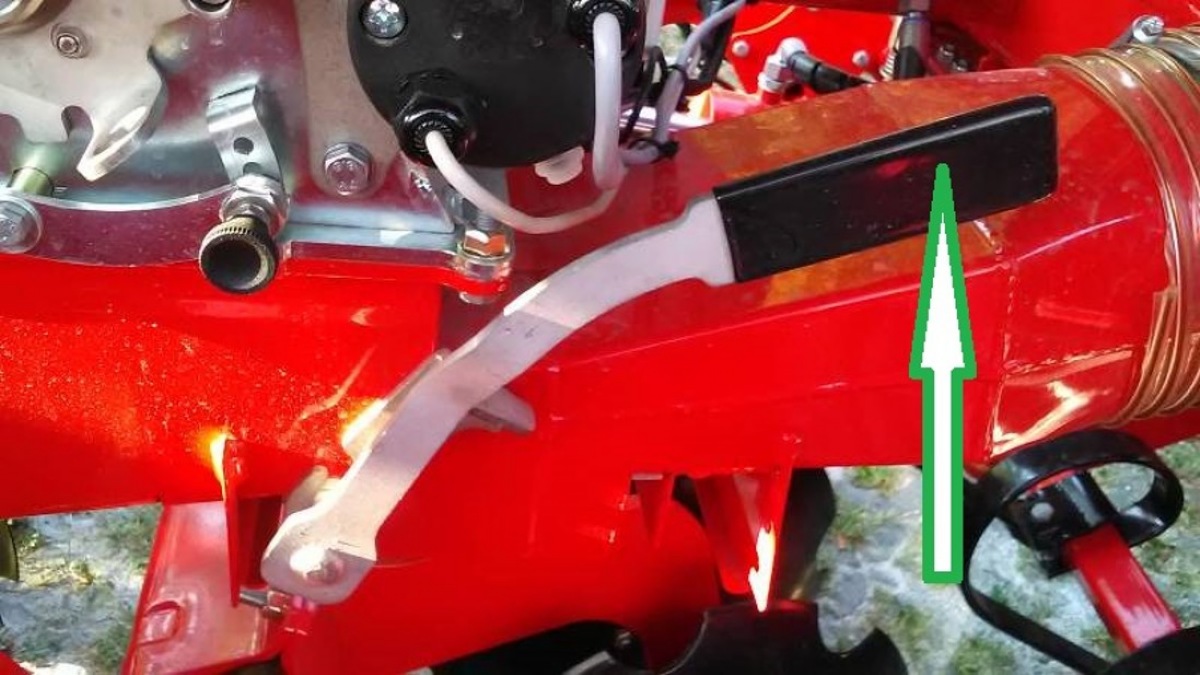

Obr. 31 – Otevření a zavření spodní záklopky při zkoušce výsevku.

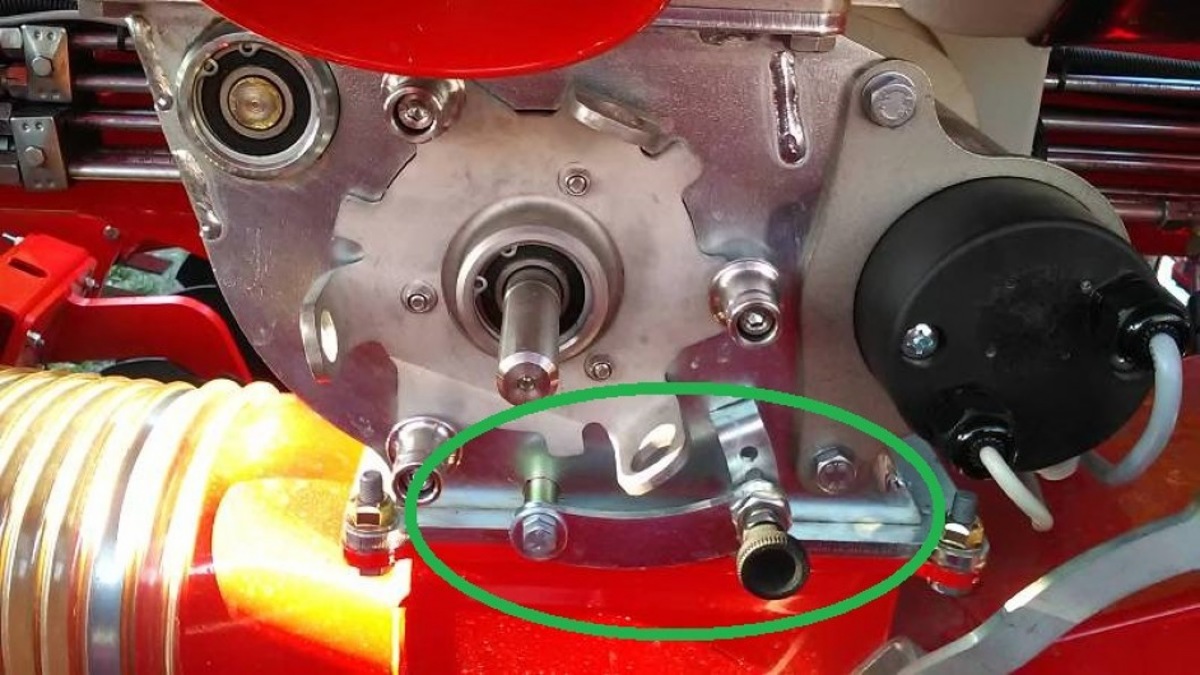

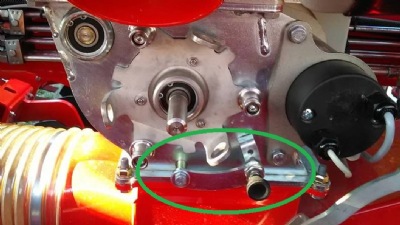

Obr. 32 – Nastavení stěrky válečku – tři polohy nastavení.

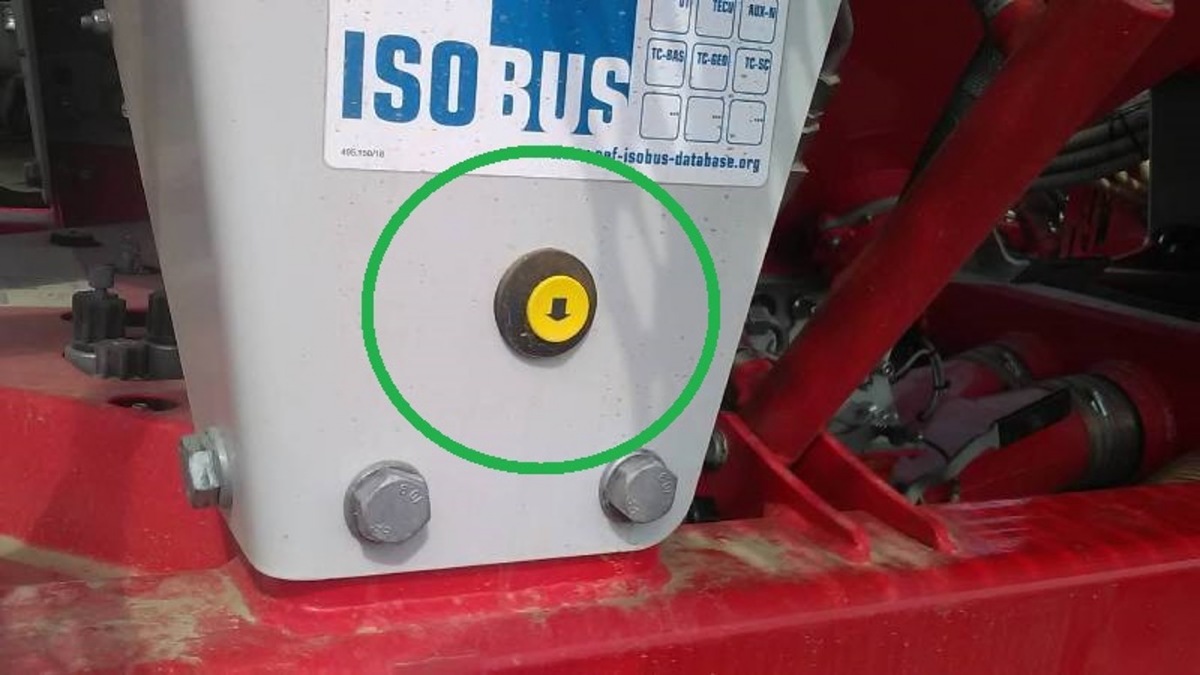

Obr. 33 - Tlačítko spouštění vysevního válečku při zkoušce výsevku.

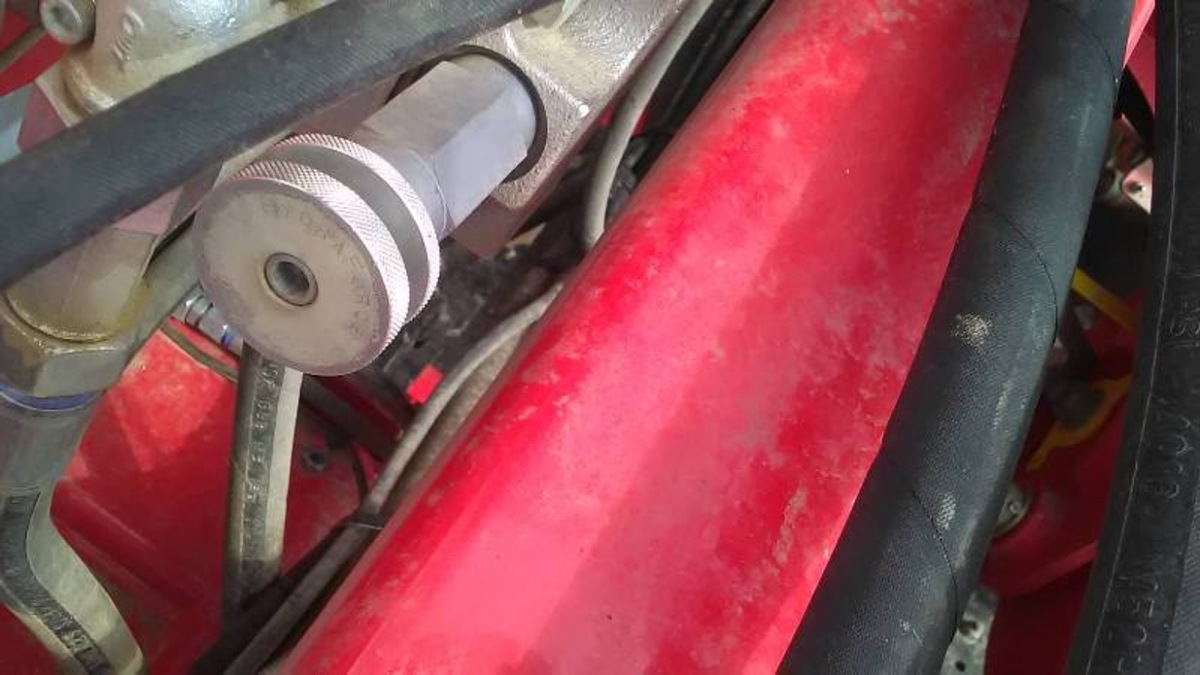

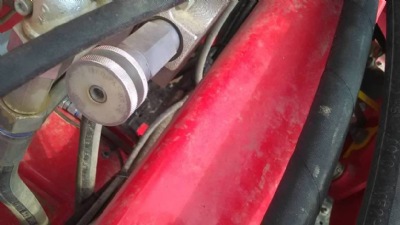

Obr. 34 – Ventil pro nastavení otáček ventilátoru.

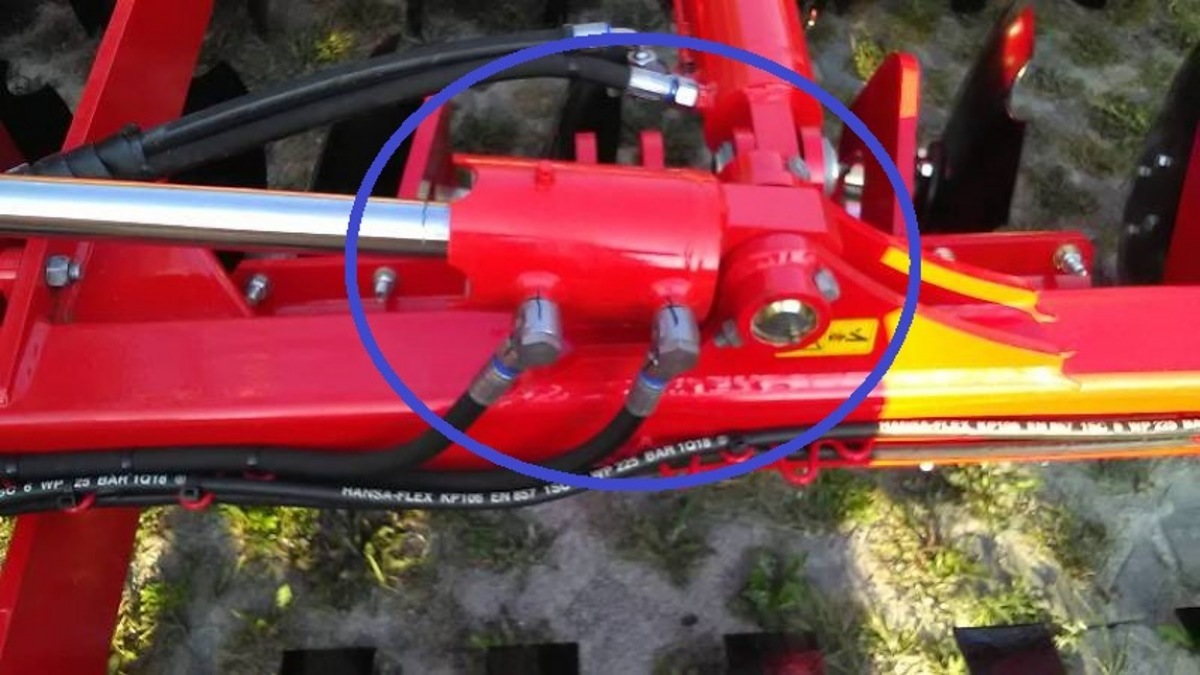

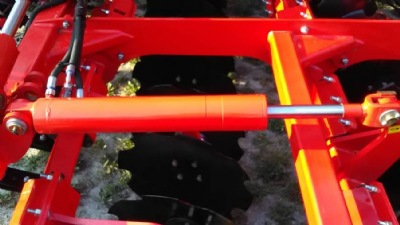

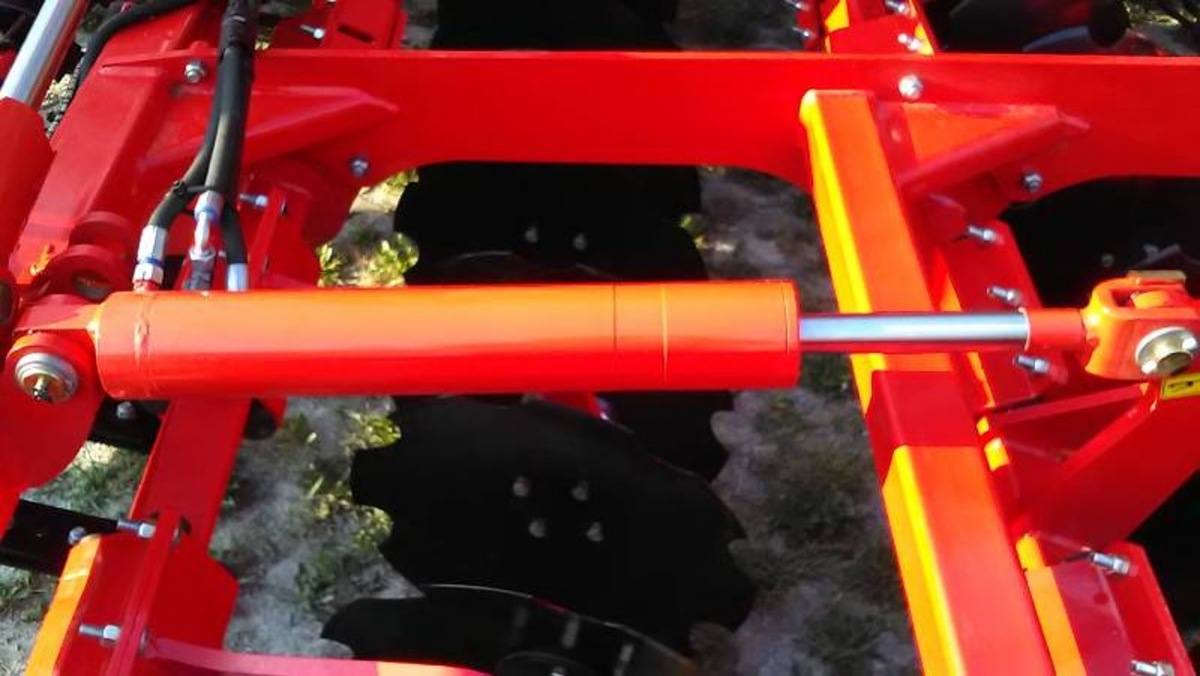

Obr. 35 – Pístnice pro nastavení hloubky disků pro přípravu půdy.

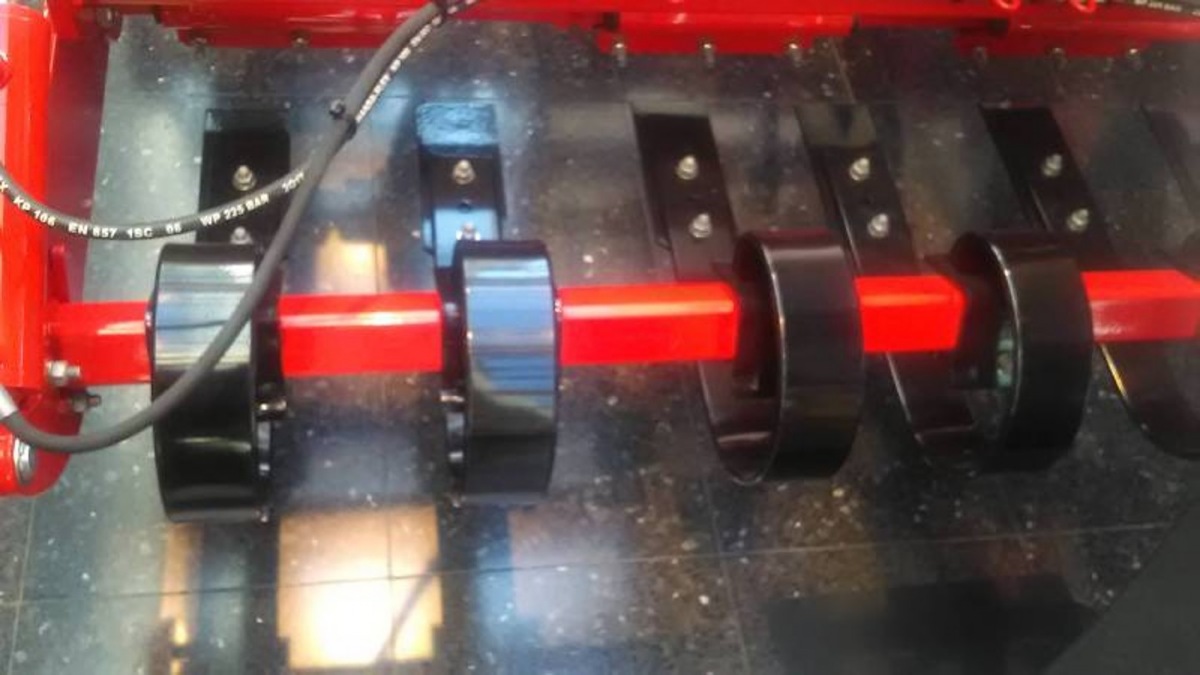

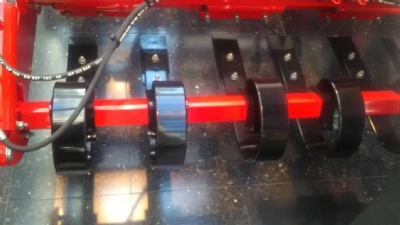

Obr. 36 – Stroj může být vpředu vybaven smykovou lištou pro srovnání pozemku.

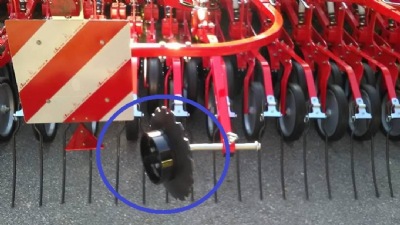

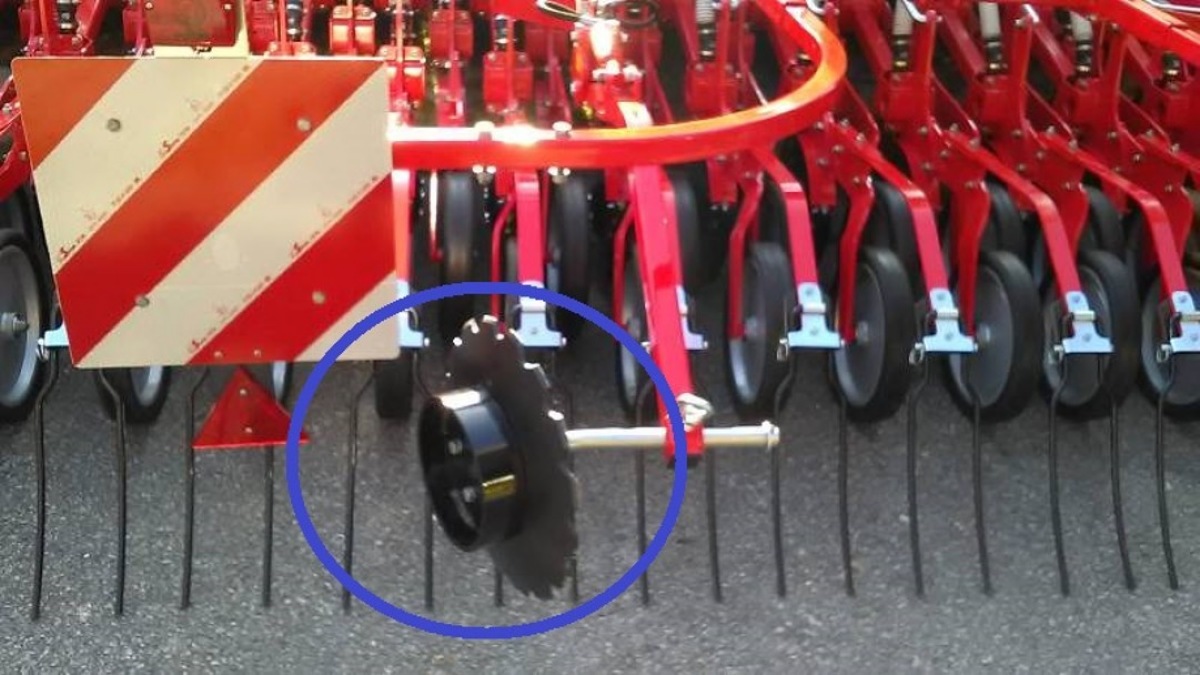

Obr. 37 – Znamenák předznačení kolejových řádků.

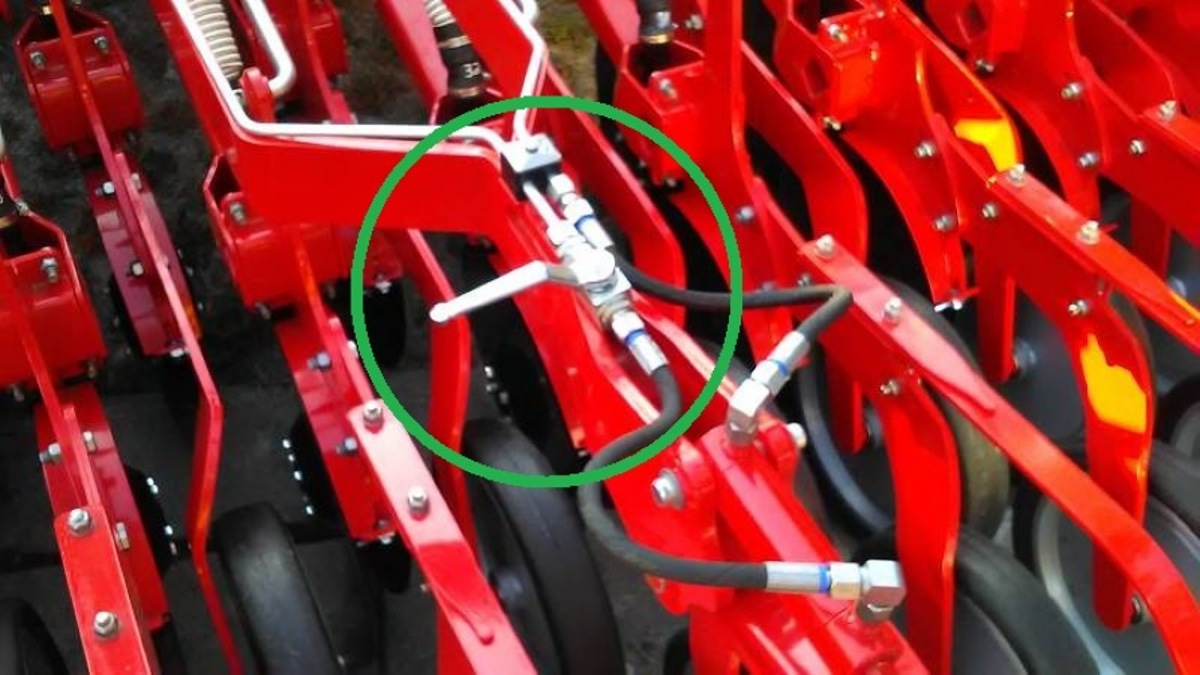

Obr. 38 – Ventil pro zapnutí a vypnutí znamenáků předznačení kolejových řádků.

Obr. 39 – Pístnice zajišťující kopírování sklopných sekcí.

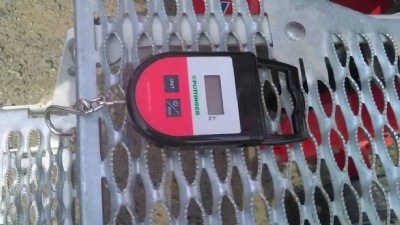

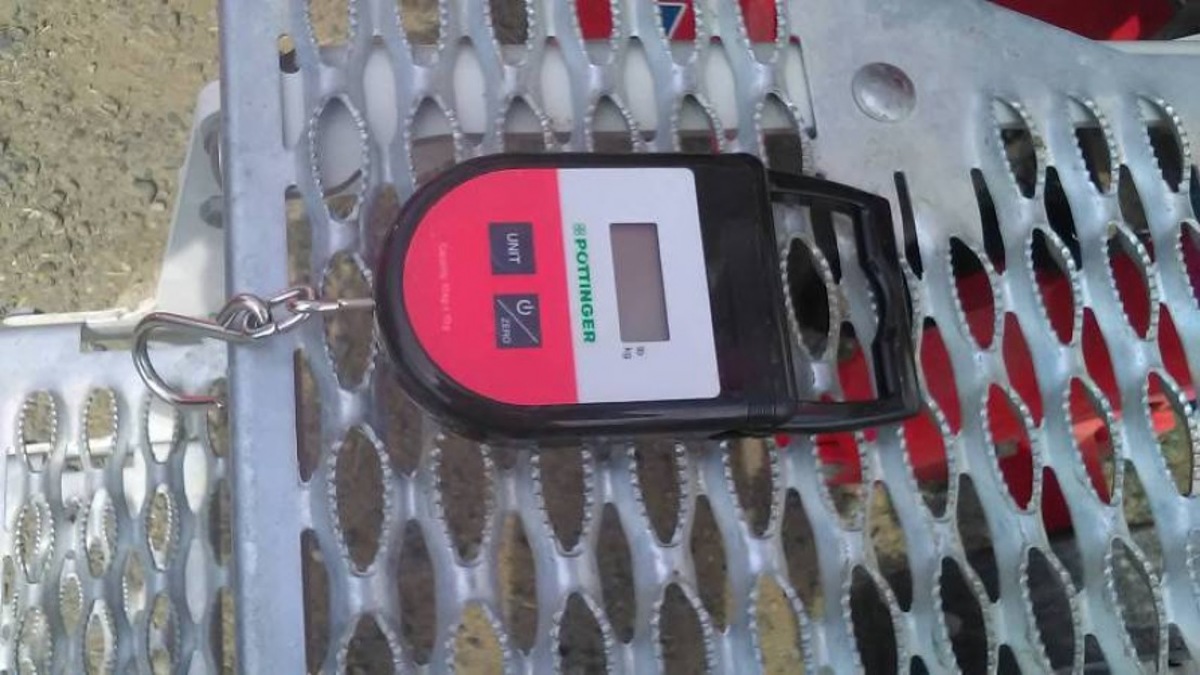

Obr. 40 – Váha na zvážení vzorku při kontrole výsevku.

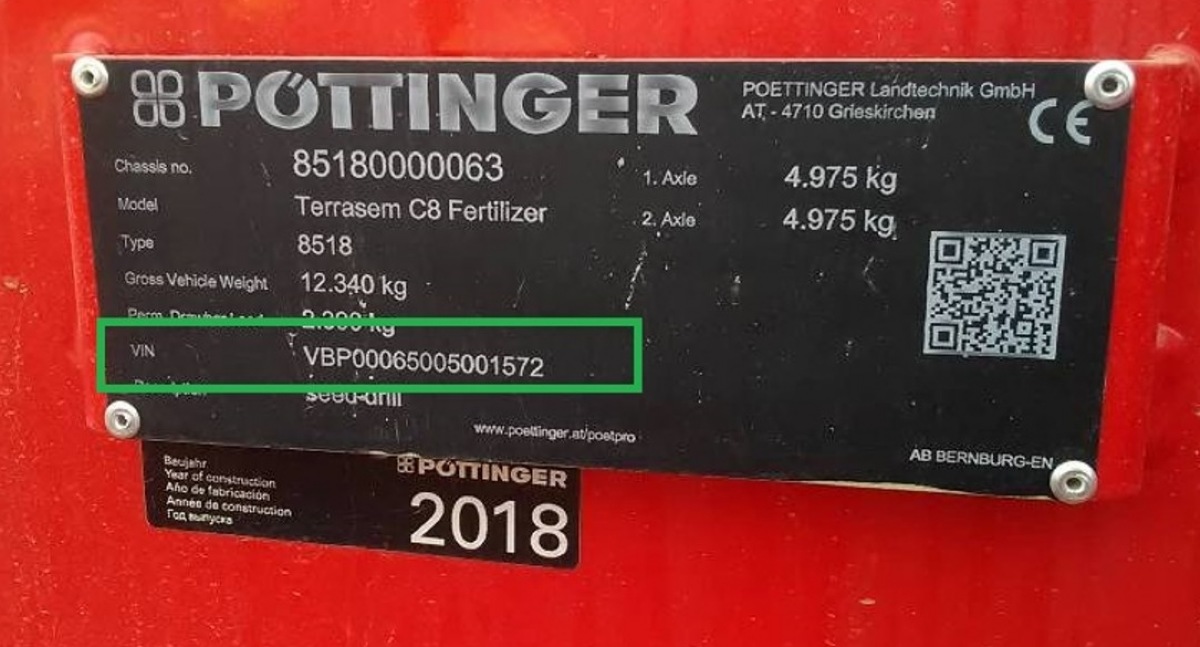

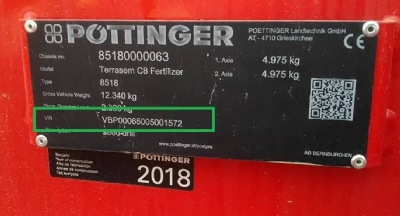

Obr. 41 – Při komunikaci se zákaznickou službou si předem připravte výrobní číslo uvedené na výrobním štítku stroje.

Obr. 42 - Používejte originální náhradní díly Pöttinger! Zajistíte si tak odpovídající konstrukční využití s plnou pracovní výkonností stroje s garantovanou životností dílů a zárukou nejvyšší kvality práce.

Zpracoval: Stanislav Babka
