Čtyřrotorový obracač ALPINHIT 4.4 H

Pokyny pre obsluhu stroja!

31.08.2016
Obraceče

Pred uvedením stroja do prevádzky si pozorne preštudujte návod na používanie stroja. Počas prevádzky dodržujte všetky bezpečnostné predpisy!

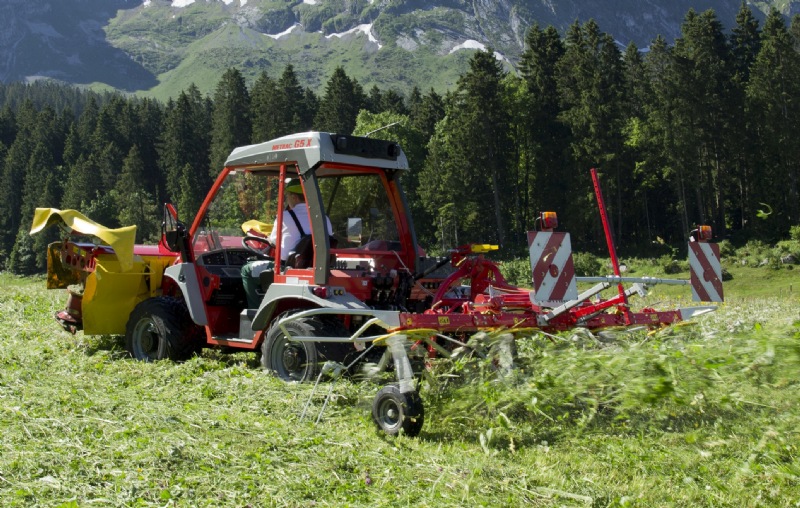

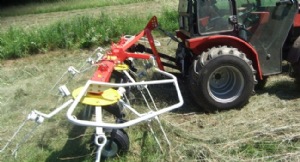

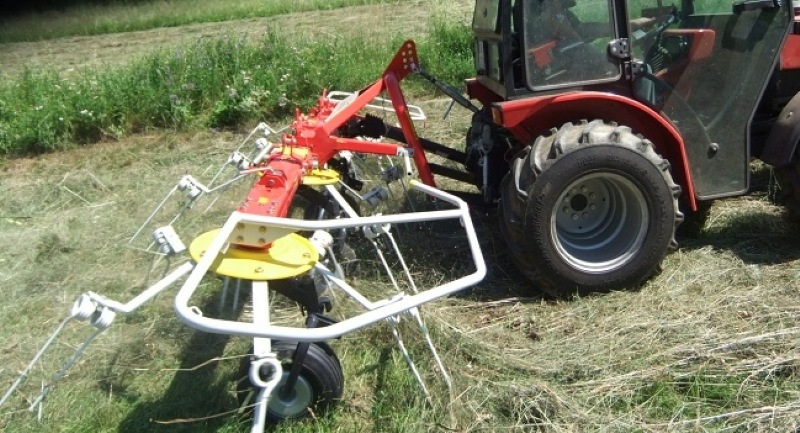

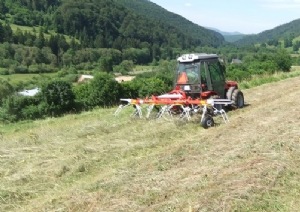

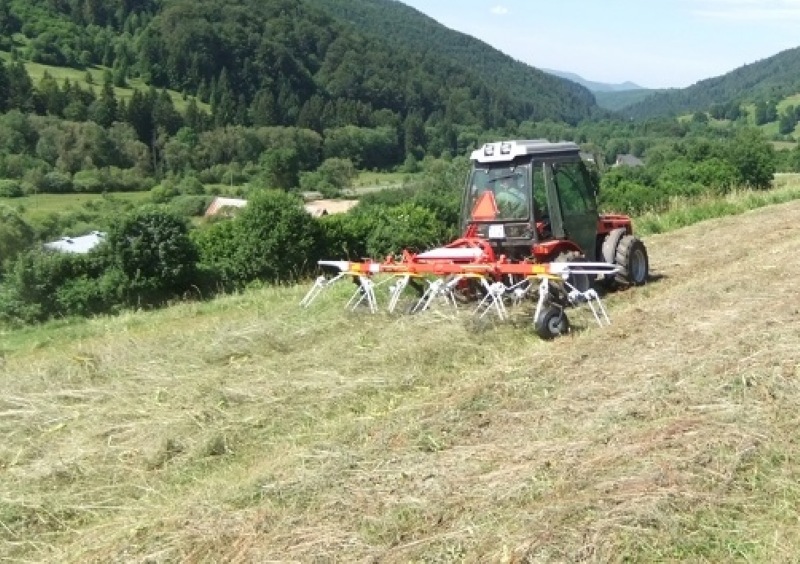

Obr. 1 - Pracovná poloha.

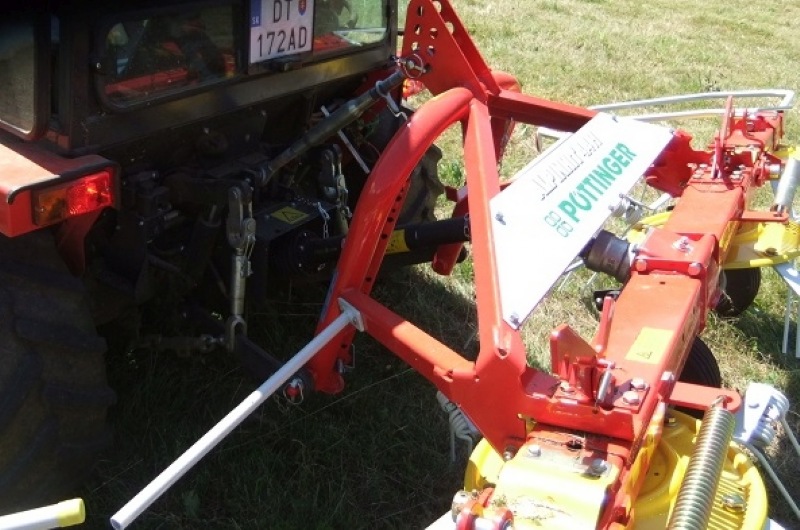

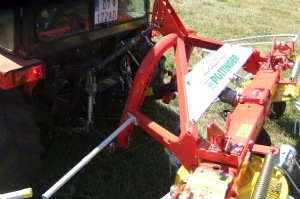

Obr. 2 - Pripojenie do trojbodového závesu traktora, výška ramien na ľavej a pravej strane musí byť rovnaká

Obr. 3 - Pohon je kĺbovým hriadeľom max. 540 ot./min.

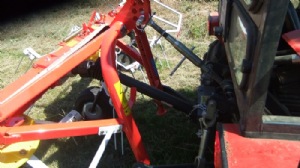

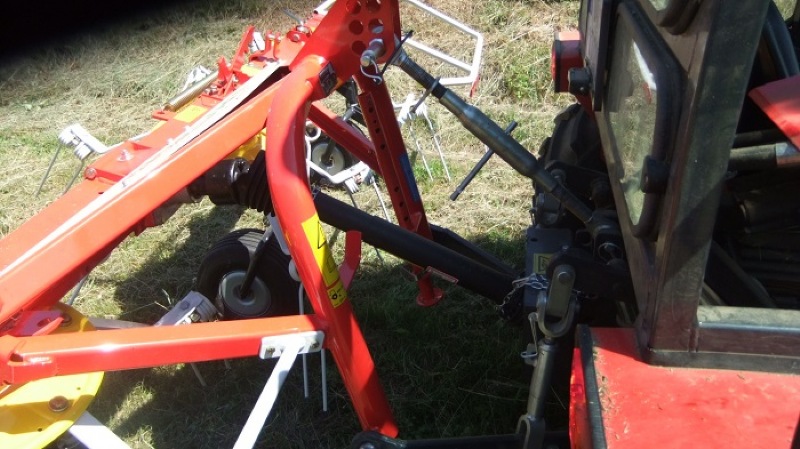

Obr. 4 - Nastavenie výšky prstov od zeme sa vykonáva pomocou tretieho prípojného bodu, ktorý je potrebné buď skrátiť alebo predĺžiť.

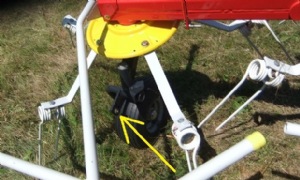

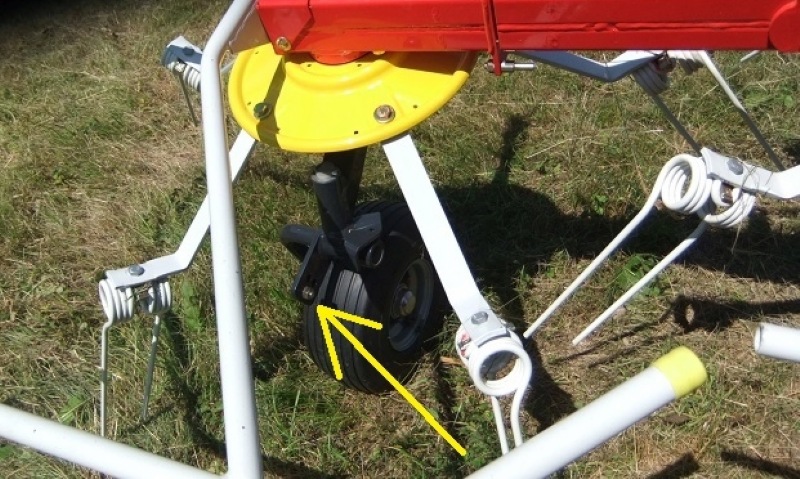

Obr. 5 - Nastavenie sklonu rotora sa vykonáva pomocou otvorov a skrutky, nastavením kolieska rotora (veľa materiálu väčší uhol rotora málo materiálu menší uhol rotora).

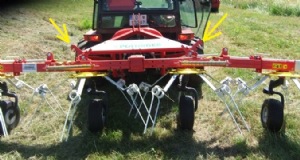

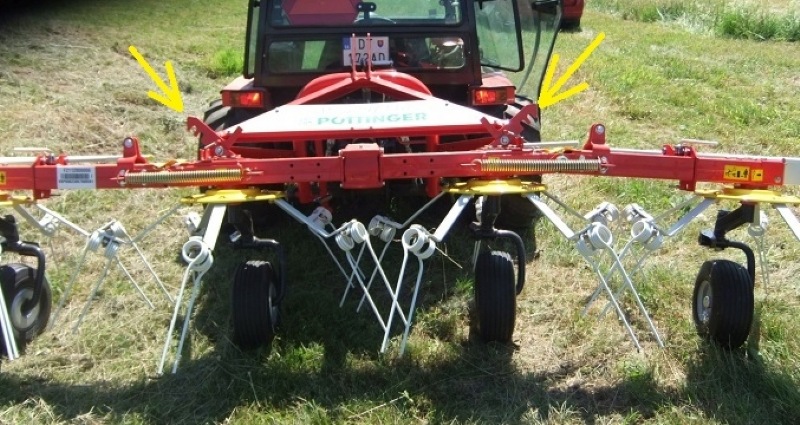

Obr. 6 - Prestavenie rotorov do prepravnej polohy, mechanické zdvíhanie krajných rotorov smerom hore a zaistenie pomocou zaisťovacích hákov na ľavej a pravej strane. Naopak tiež rozklopenie.

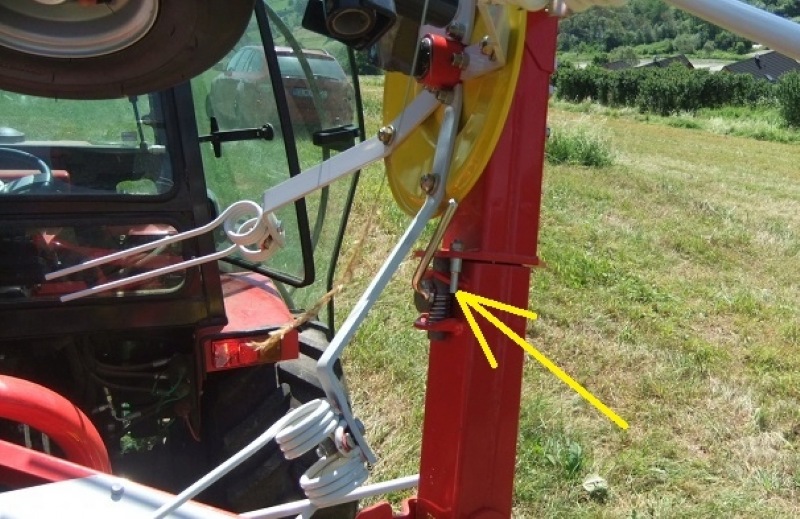

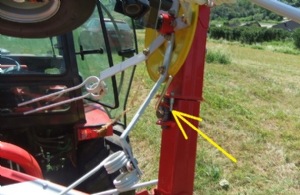

Obr. 7 - Pri zdvihnutí a zaistení rotorov v prepravnej polohe je potrebné odistiť zaisťovaciu páku a rotor otočiť o 180º.

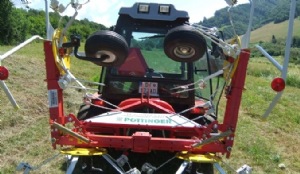

Obr. 8 - Prepravná poloha stroja.

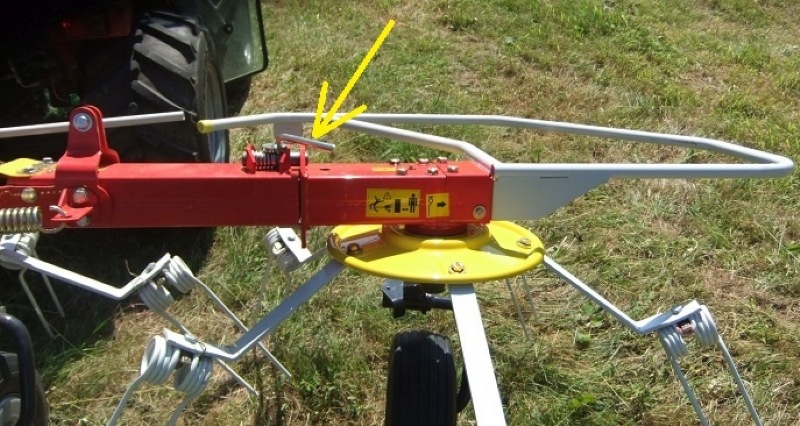

Obr. 9 - Zaistenie rotora v pracovnej polohe pomocou páky.

Spracoval: Miroslav Marušiak
