Univerzální vůz FARO 4010 D

Pokyny pro obsluhu stroje!

11.09.2017
Samosběrací vozy

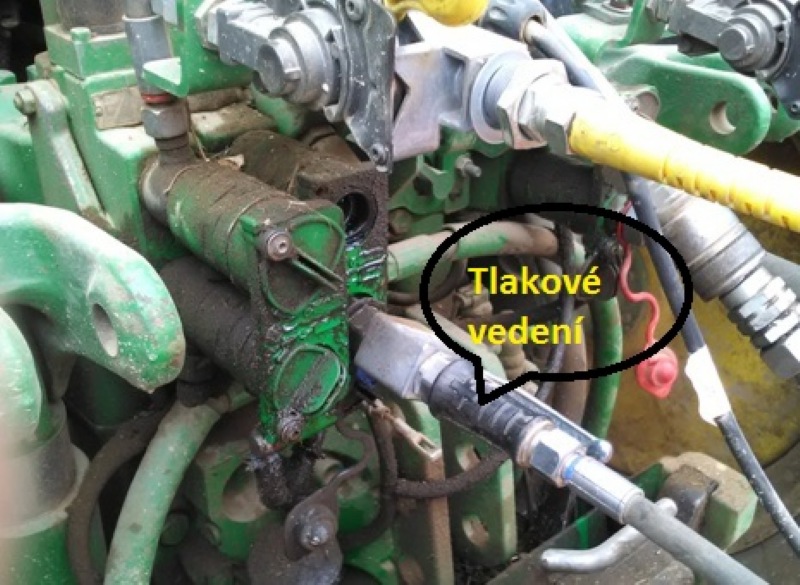

Obr. 1 – Zapojení hydraulického vedení.

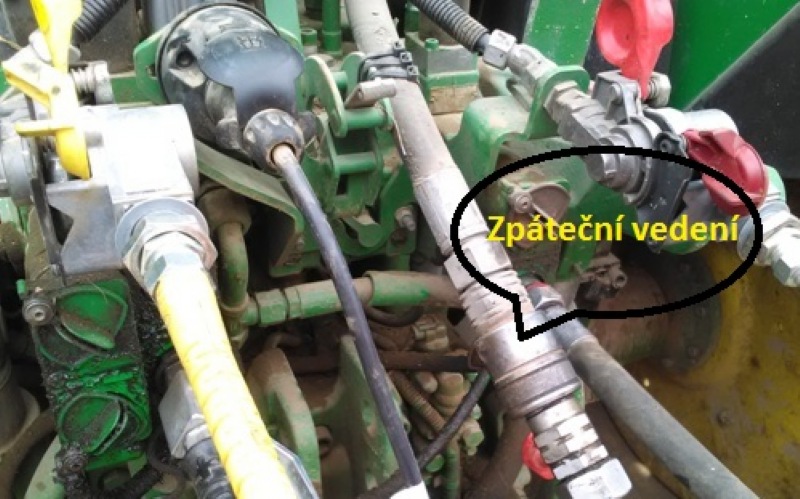

Obr. 2 – Zpáteční vedení.

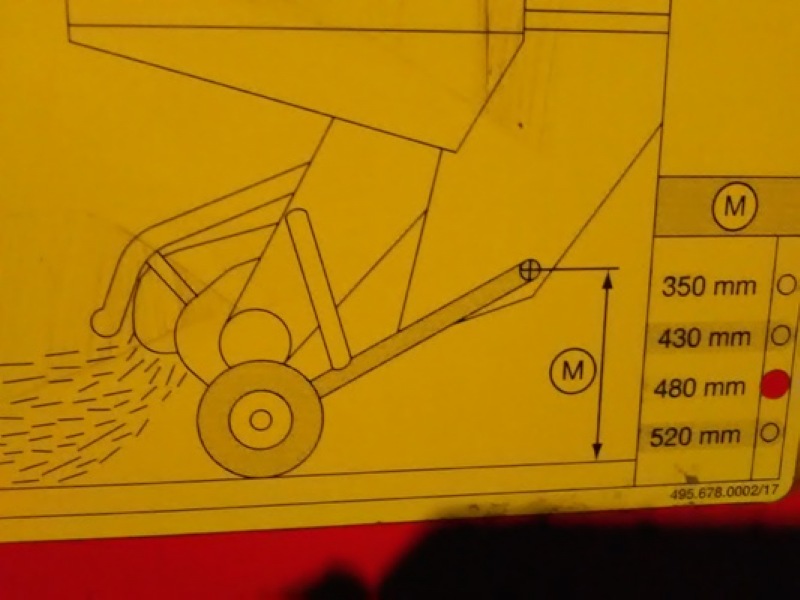

Obr. 3 – Nastavení přípojné oje. Pro bezchybnou práci sběracího ústrojí musí být správně nastavený rozměr dle obrázku. Hydraulické válce nastavitelné oje musí být zcela zasunuté.

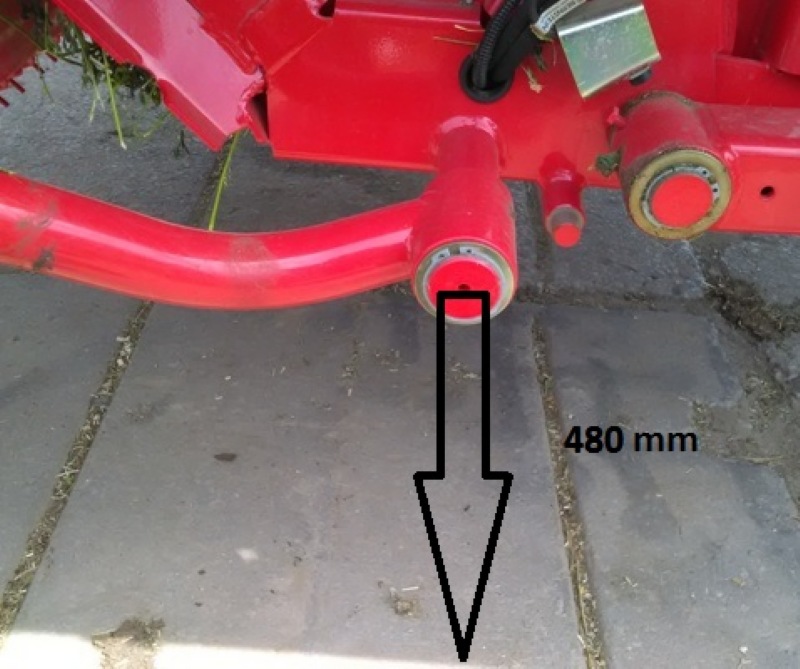

Obr. 4 – Nastavení přípojné oje – pro bezchybnou práci sběracího ústrojí musí být správně nastavený rozměr 480 mm.

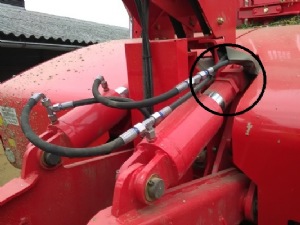

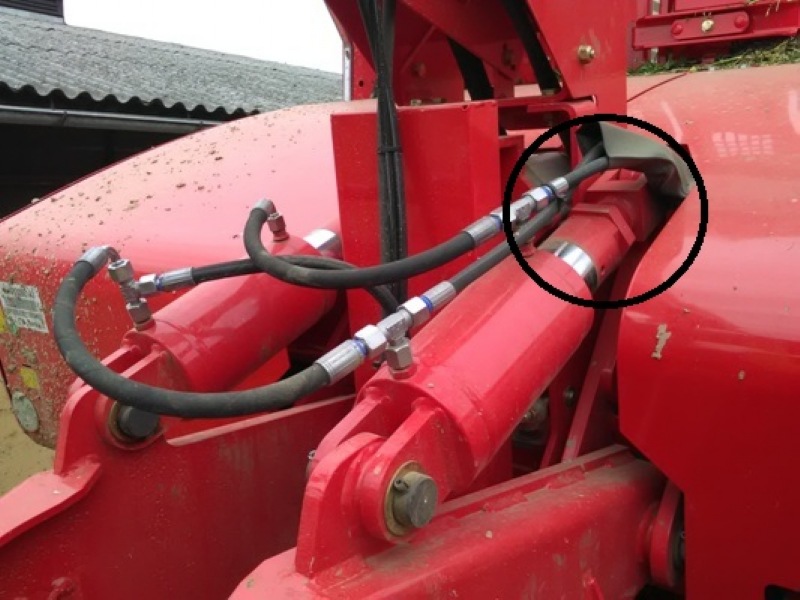

Obr. 5 – Seřízení se provede povolením kontramatice šroubových vzpěr a protáčením pístnic se nastaví požadovaný rozměr.

Obr. 6 – Vyklopení nosníku nožů. Výkyvný systém pro výměnu nožů podél vozu je na trhu jedinečný. EASY MOVE – výkyvný nosník nožů s komfortem extratřídy. Tlačítkem na obrázku 7 lze nosník nožů snadno vyklopit. Celý nosník nožů lze následně spolehlivě a pohodlně vyklopit do strany.

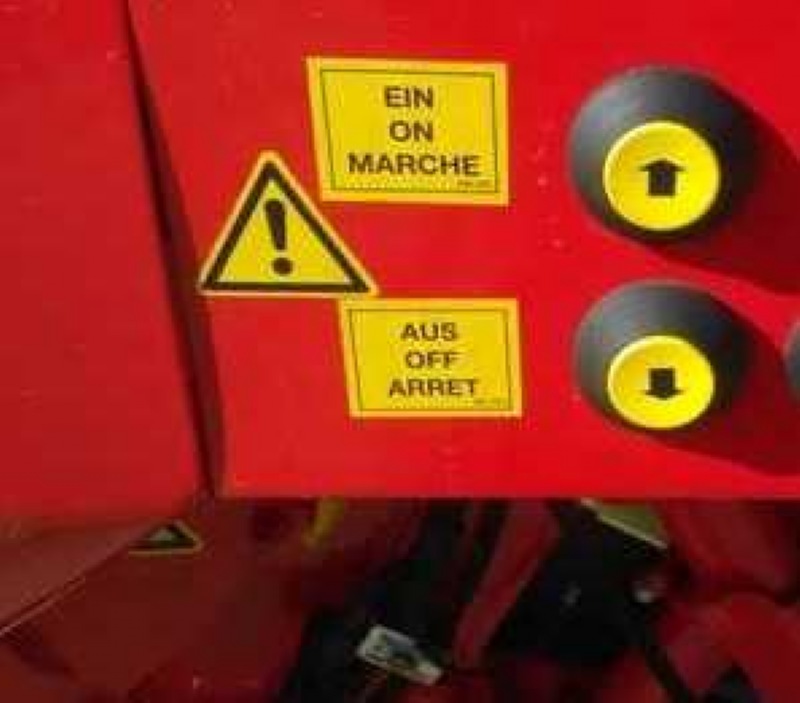

Obr. 7 – Externí tlačítka odklopení a zaklopení nosníku nožů.

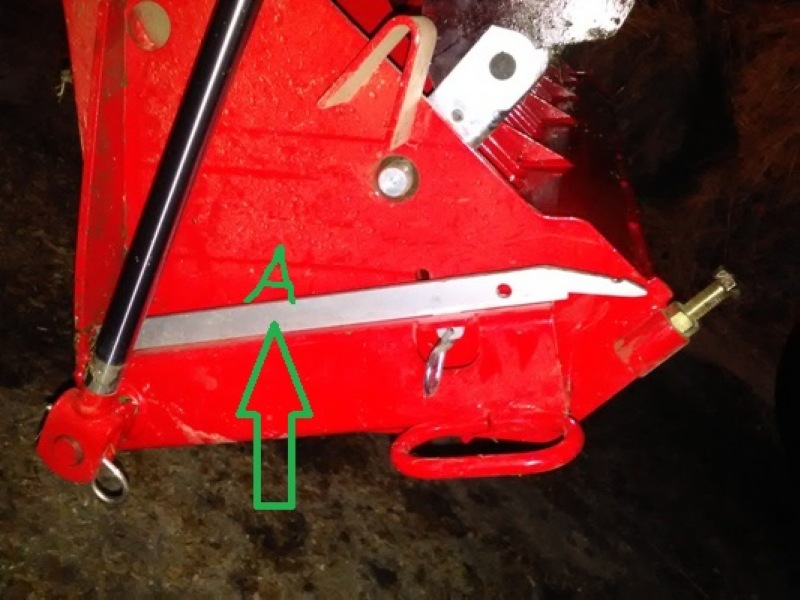

Obr. 8 – Páka A pro demontáž a montáž nožů.

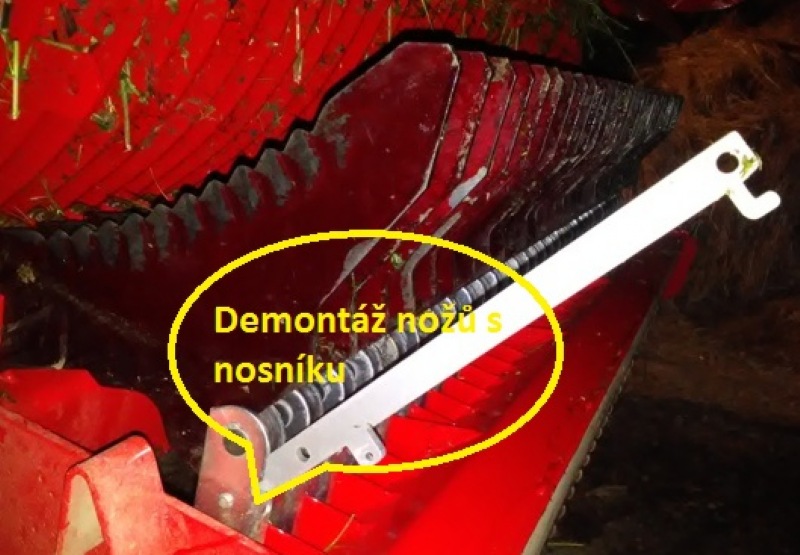

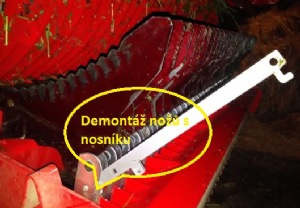

Obr. 9 – Uvolnění nože z nosníku.

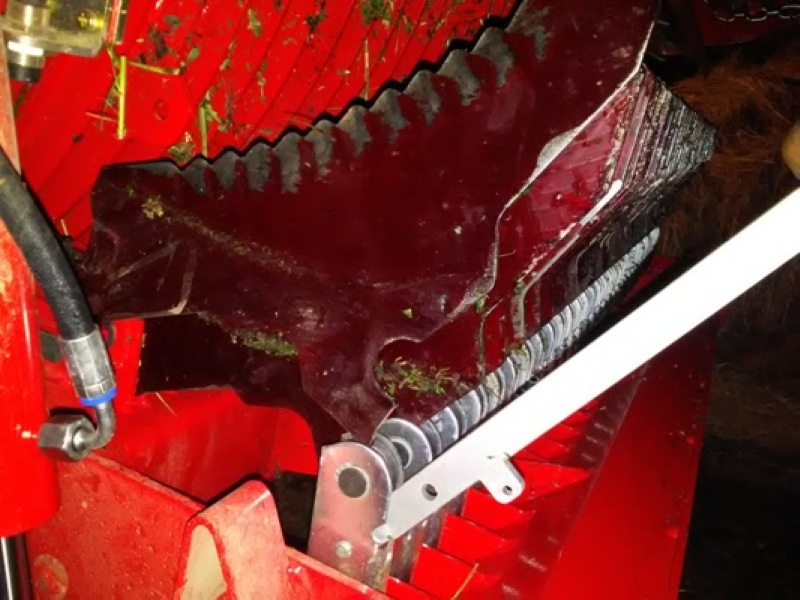

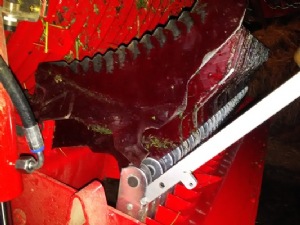

Obr. 10 – Demontáž nože.

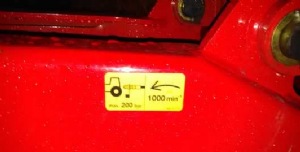

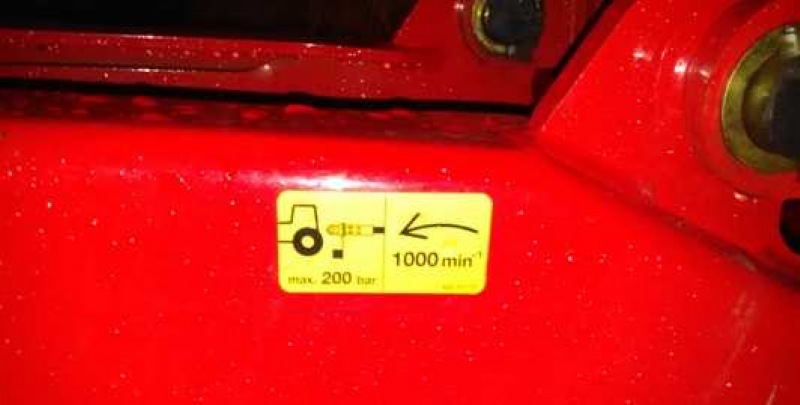

Obr. 11 - Hnací otáčky vývodového hřídele traktoru při práci musí být nastaveny na 1000 ot./min.

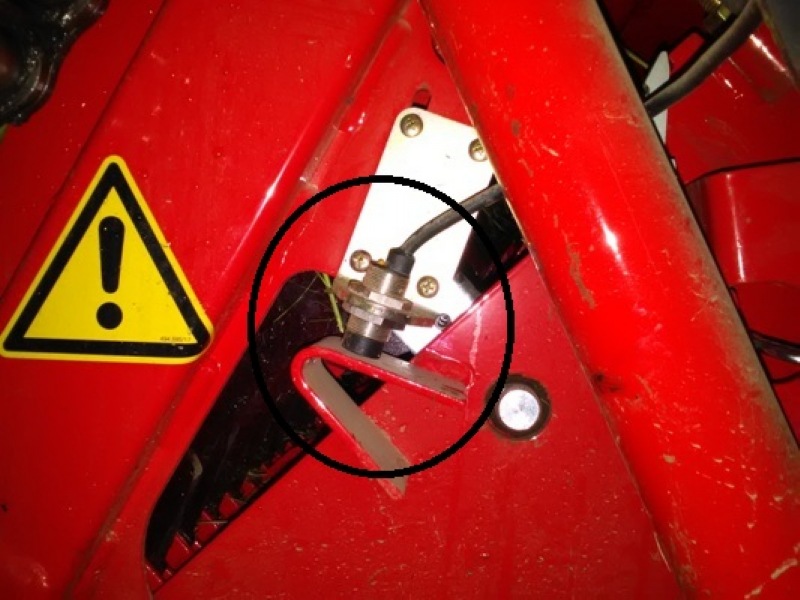

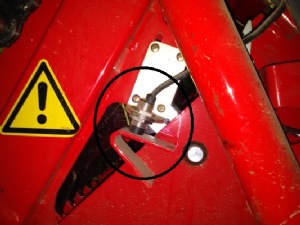

Obr. 12 – Senzor zaklopení nosníku nožů (seřizovací rozměr 6 – 10 mm).

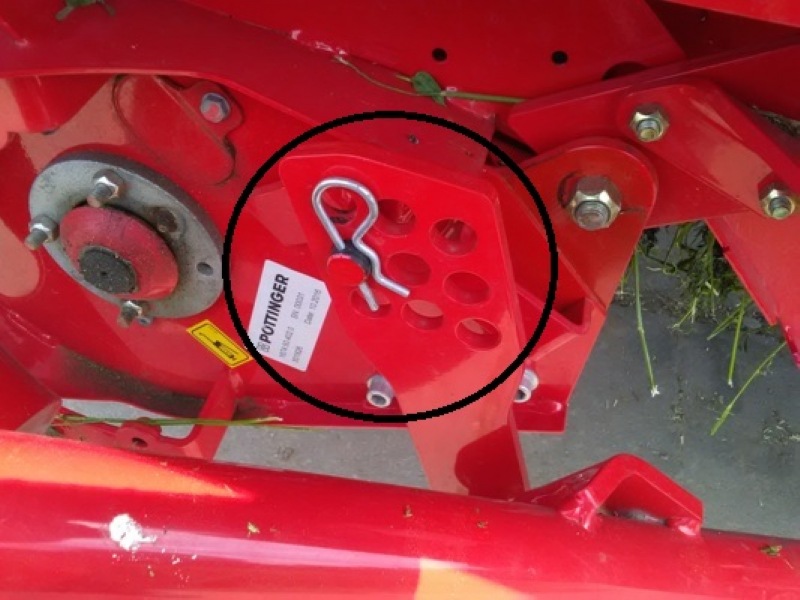

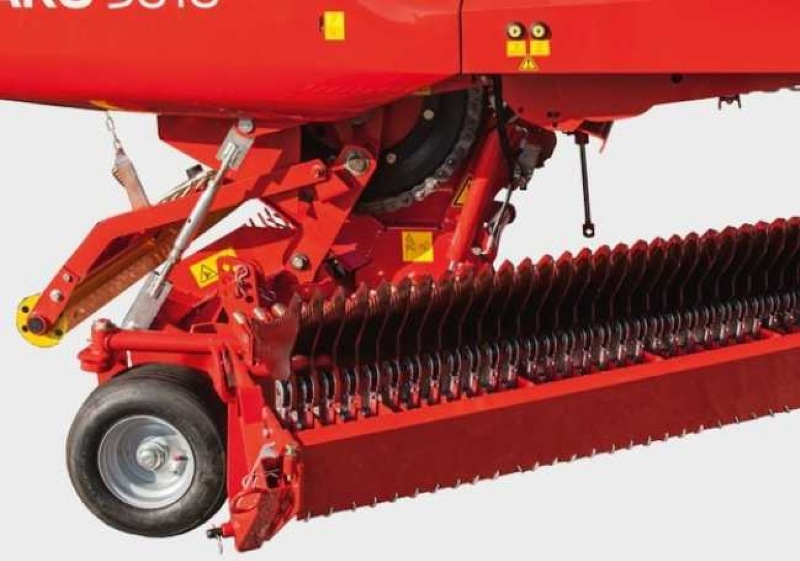

Obr. 13 – Nastavení výšky sběracího ústrojí.

Obr. 14 – Hydraulika pohonu zakládacího dopravníku.

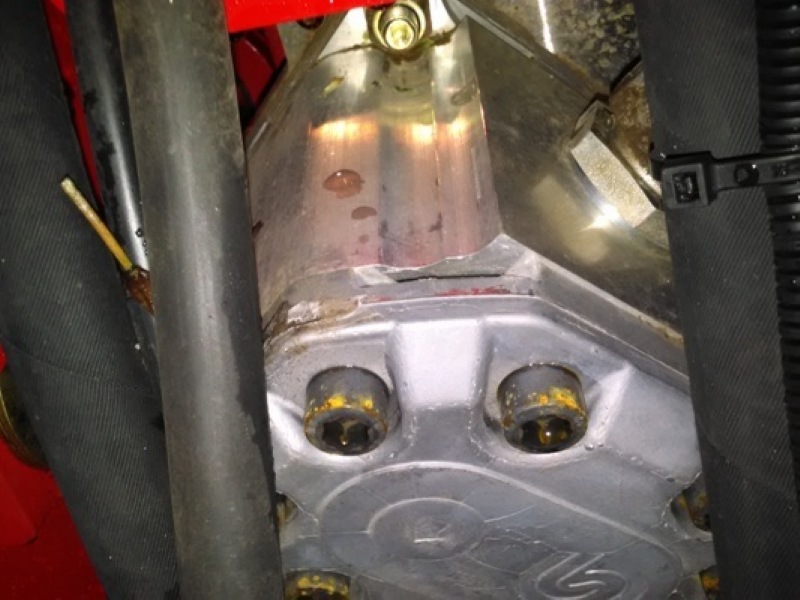

Obr. 15 – Čerpadlo pohonu zakládacího dopravníku.

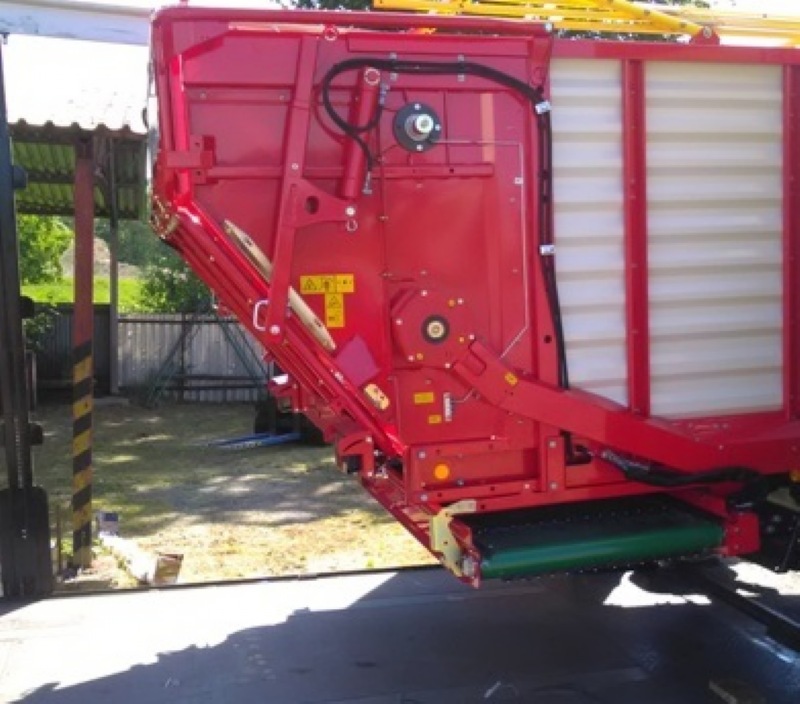

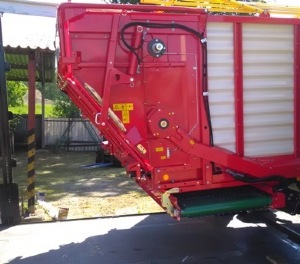

Obr. 16 – Zakládací dopravník v transportní poloze.

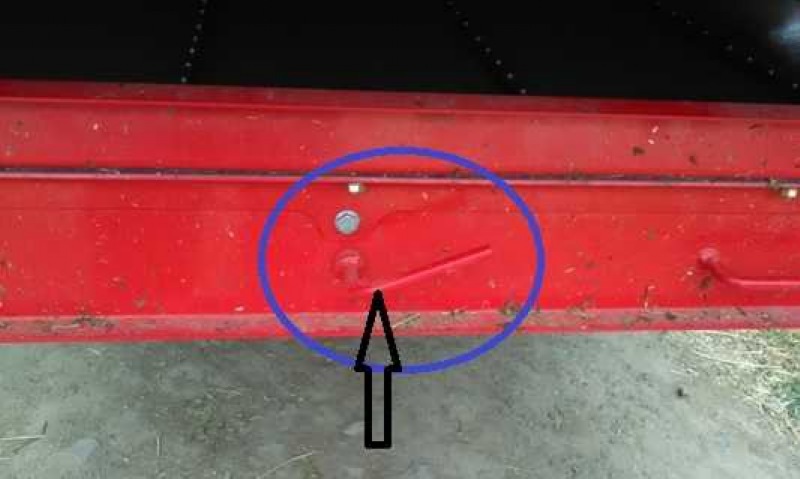

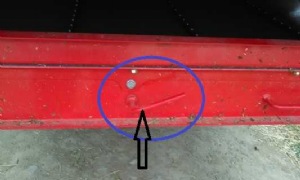

Obr. 17 – Páka pro odjištění zakládacího dopravníku.

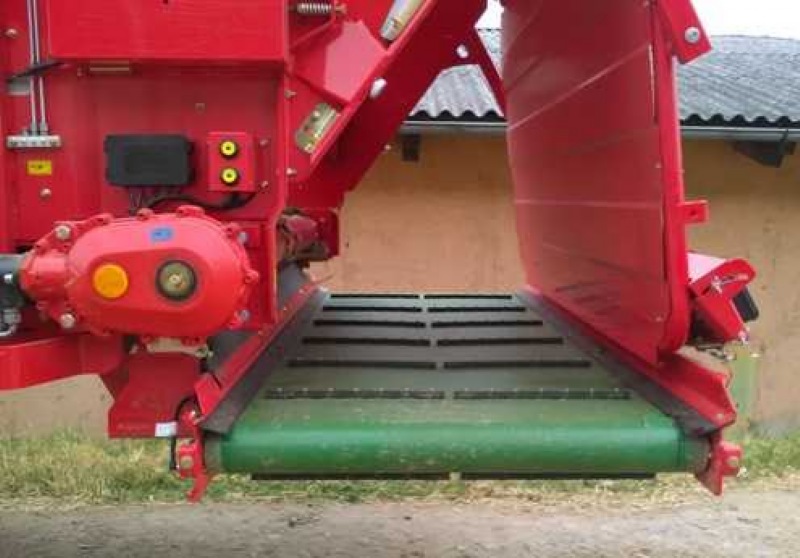

Obr. 18 – Zakládací dopravník v pracovní poloze.

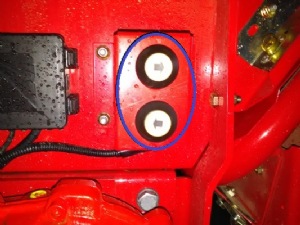

Obr. 19 – Tlačítka na otevření a zavření zadní stěny.

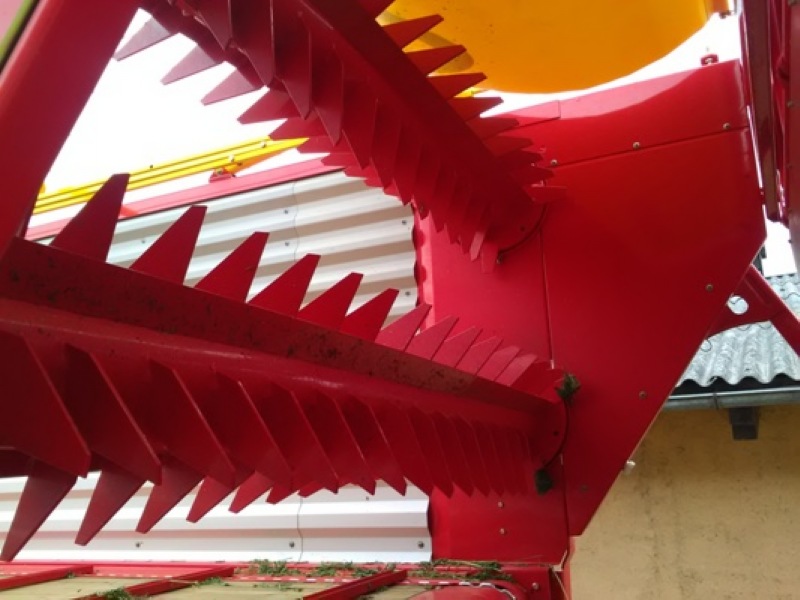

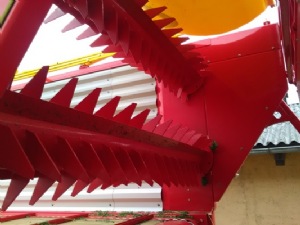

Obr. 20 – Zadní rozdružovací a dávkovací válce.

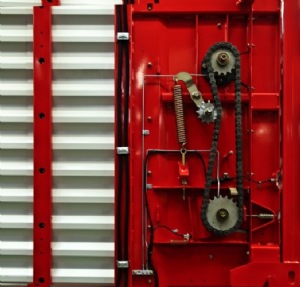

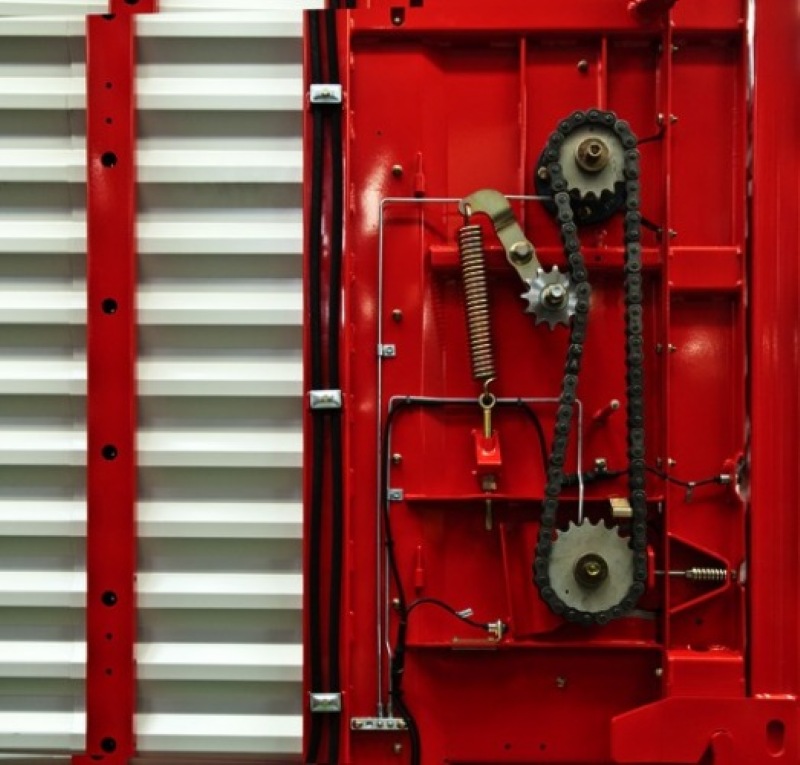

Obr. 21 – Pohon zadních válců.

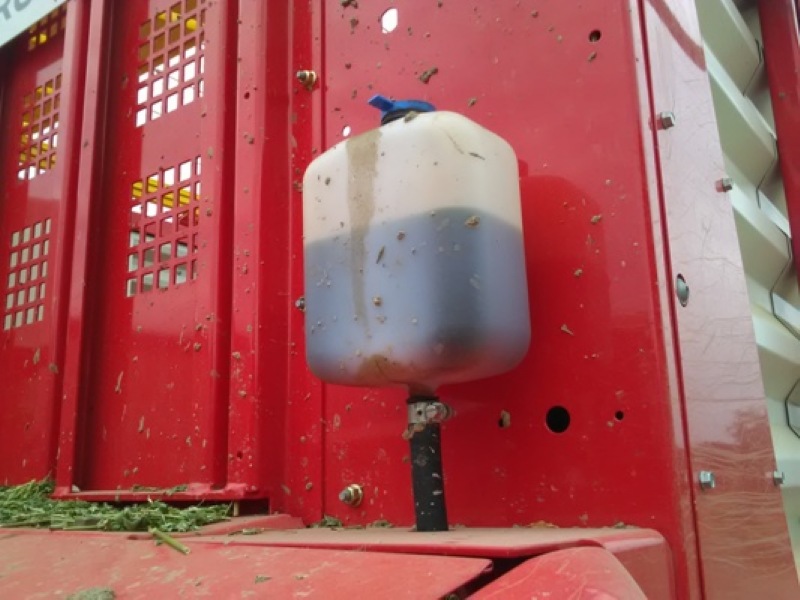

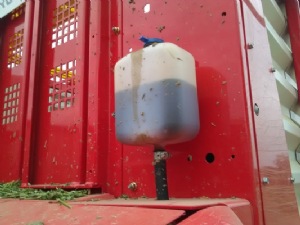

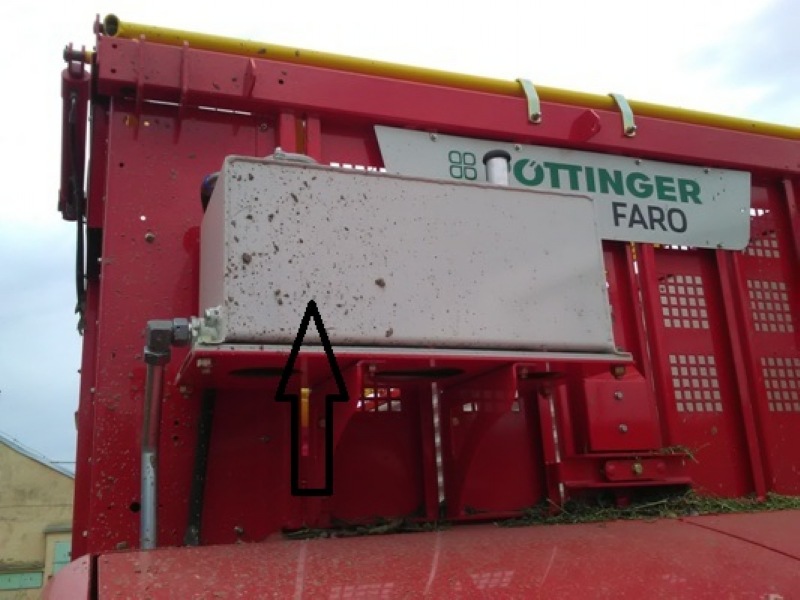

Obr. 22 – Nádržka oleje centrálního mazání řetězů.

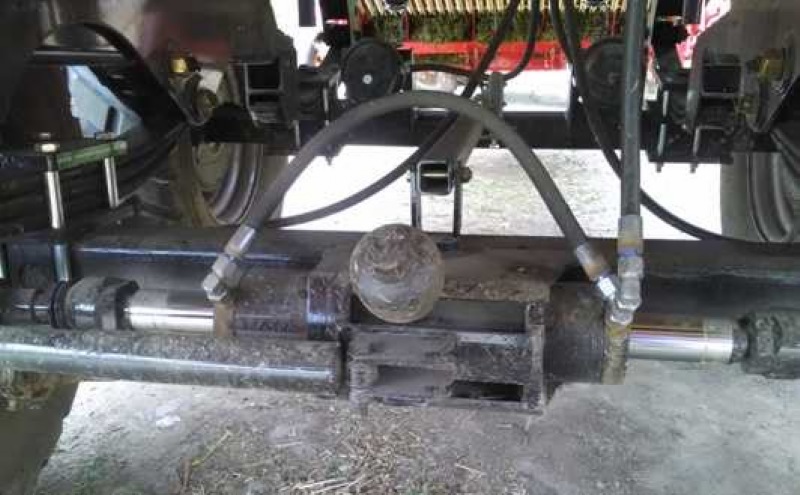

Obr. 23 – Řiditelná zadní náprava.

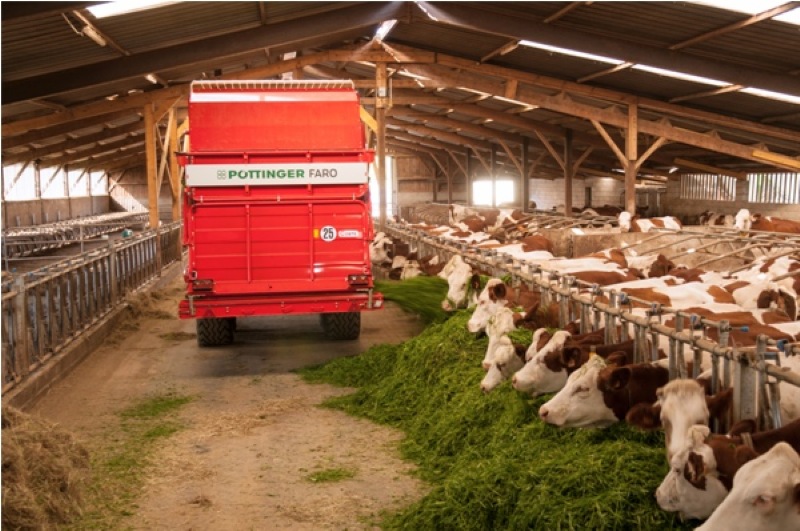

Obr. 24 – Zakládání krmiva vpravo.

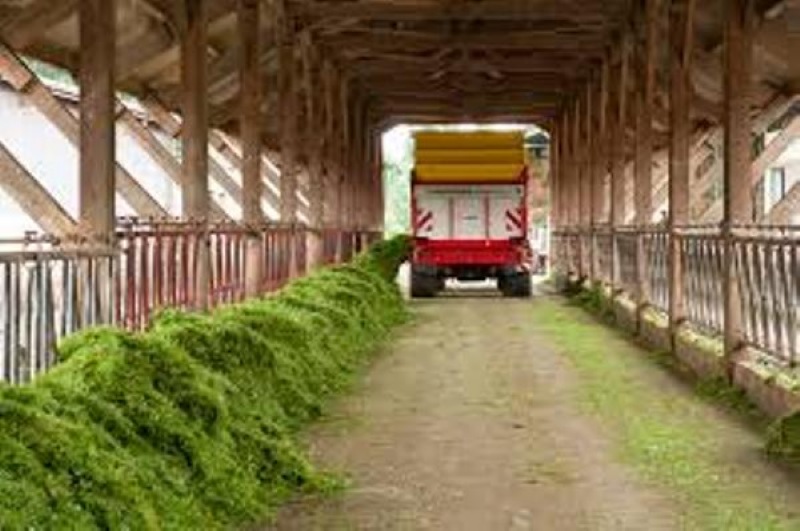

Obr. 25 – Zakládání krmiva vlevo.

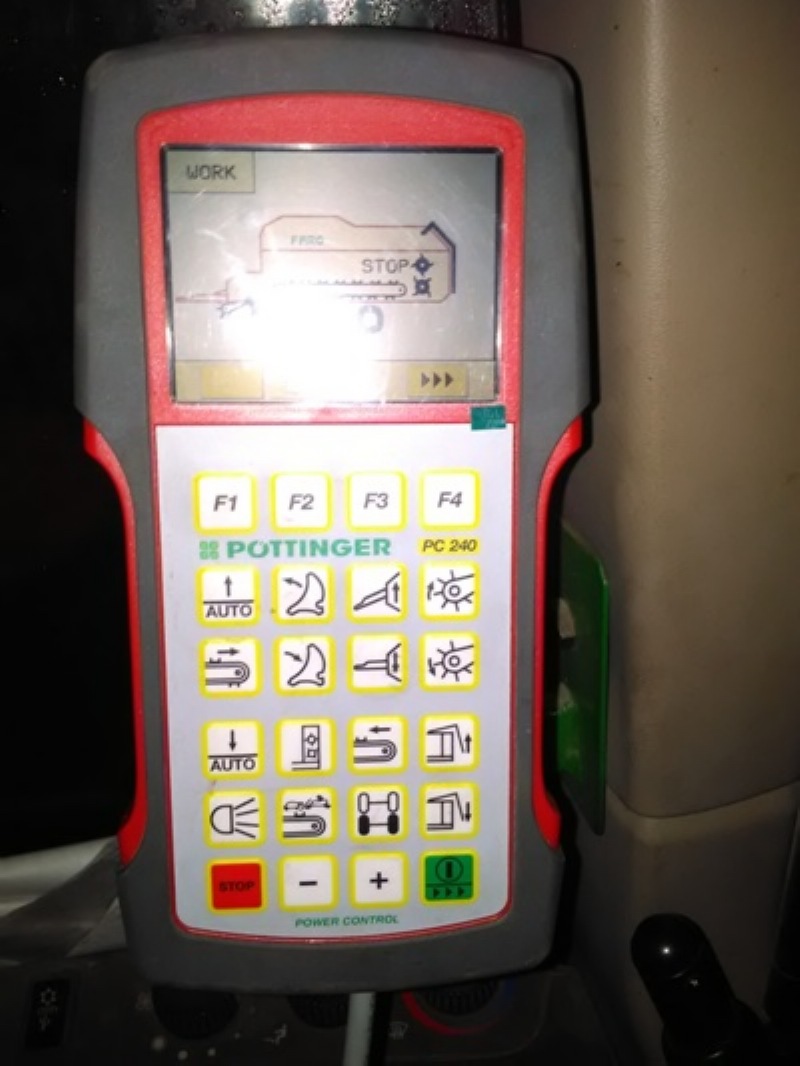

Obr. 26 – Přehledný ovládací panel POWER CONTROL.

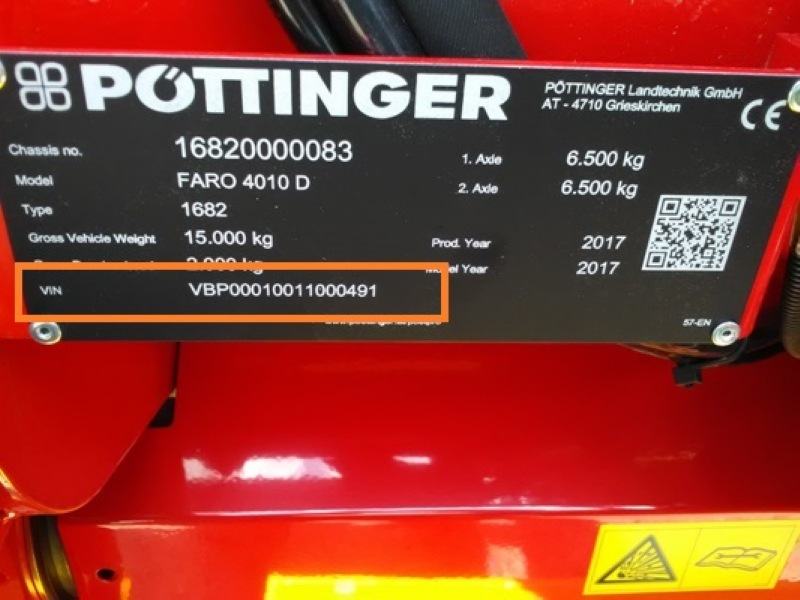

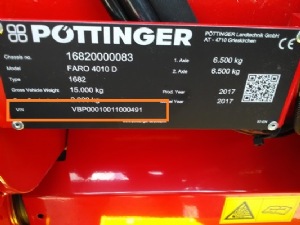

Obr. 27 - Při komunikaci se zákaznickou službou si předem připravte výrobní číslo uvedené na výrobním štítku stroje.

Obr. 28 - Používejte originální náhradní díly Pöttinger! Zajistíte si tak odpovídající konstrukční využití s plnou pracovní výkonností stroje s garantovanou životností dílů a zárukou nejvyšší kvality práce.

Zpracoval: Stanislav Babka
