Třída pro provoz s traktory do 140 k a 170 k

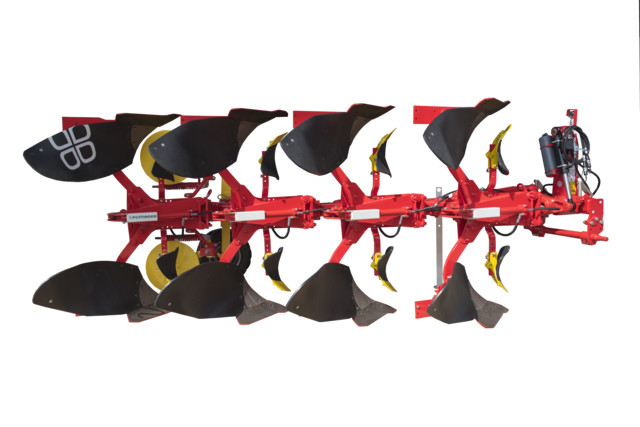

SERVO 35 NOVA

Ve středně velkých zemědělských podnicích se používají traktory větších výkonových tříd, takže rostou i požadavky na pluhy. Třída SERVO 35 pro traktory do 140 k do tohoto segmentu dokonale zapadá. Kategorii traktorů do 170 k pokrývá řada SERVO 35 S, která má shodný otočný závěs s pluhy SERVO 45.

SERVO 35 / 35 S

	SERVO 35 do 140 k	SERVO 35 S do 170 k
Počet radlic	3 / 4 / 5	4 / 5 / 6
Závěs	kat. 2 / kat. 3, šířka 2	kat. 3 / šířka 2
Profil rámu	120 x 120 x 10 mm
Výška rámu	80 cm
Profil slupice	80 x 30 mm
Pracovní záběr jednoho tělesa
Rozteč těles 95 cm	30 / 35 / 40 / 45 / 50 cm
Rozteč těles 102 cm	32 / 38 / 43 / 48 / 54 cm
SERVO PLUS s roztečí 95 cm	23 - 49 cm
SERVO PLUS s roztečí 102 cm	25 - 53 cm

SERVO 35 PLUS / SERVO 35 S PLUS S hydraulicky nastavitelným pracovním záběrem

SERVO 35 NOVA / SERVO 35 S NOVA s hydropneumatickou pojistkou

SERVO 35 PLUS NOVA / SERVO 35 S PLUS NOVA s plynule nastavitelným pracovním záběrem a s hydropneumatickou pojistkou proti přetížení

Závěs

Systém disponuje dvojčinným otočným válcem s hydraulickým blokem s uzávěrem, hadicové vedení není během orby pod tlakem.
Hřídel závěsu je nastavitelná ve čtyřech polohách a je zajištěná proti přetočení. Vždy správná poloha pluhu vůči traktoru a s optimální výškou zdvihu.

Tři polohy horního závěsu

Prodloužený otvor závěsu pro kvalitní orbu nerovných pozemků s využitím tahových vlastností traktoru. Silnostěnný držák horního závěsu je tvrzený a zaručuje stabilní uchycení čepu.

Otočné těleso a otočný čep

Otočný čep

Otočným čepem je hřídel o průměru 100 mm u SERVO 35 a 110 mm u SERVO 35 S.
Otočné těleso z jakostní ocelové slitiny není s otočným čepem svařeno. Umístění hadicového vedení uvnitř duté hřídele zabraňuje poškození hadic při otáčení.
Masivní kuželíková ložiska jsou spolehlivě chráněna před znečištěním a jsou zajištěna nastavitelnou korunovou maticí.
Sklon radlic je nastavitelný dorazovými šrouby na obou stranách.

Profil slupice

Konzoly uchycení radlic

Pouzdra slupic z jakostní oceli jsou velkoryse dimenzována a odolají i vysokému zatížení. Konzoly obepínají profil rámu, aby byla vytvořena velká opěrná plocha pro přenos tahových sil.

Stabilní oboustranné uchycení slupic

Oboustranné jištění proti přetížení střižným šroubem.
U standardních pluhů se nastavení pracovního záběru tělesa provádí přestavením šroubu do jednoho z pěti otvorů na rámu.
