Präzise Tiefenführung

Damit die exakte Tiefenführung und somit die konstante Arbeitstiefe der TERRADISC eingehalten werden kann, muss die Bodenkontur optimal abgetastet werden. Vor dem Arbeitsfeld angebrachte Tasträder, das Fahrwerk und die breite Auflagefläche der Nachläufer im Heck erfüllen diese Anforderung bei der TERRADISC.

1 Fahrwerk zur zentralen Tiefenführung

2 Doppeltasträder an den Klappfeldern

3 Breite Konturführung über den Nachläufer

Die Einstellung der Arbeitstiefe erfolgt hydraulisch. Das ermöglicht das fein justierbare Einstellen zwischen 5 cm und 15 cm, um den unterschiedlichen Anforderungen der Bearbeitungsschritte optimal gerecht zu werden.


Großdimensionierte Tasträder

Die vorlaufenden Tasträder stellen gemeinsam mit dem Fahrwerk die Einhaltung der Arbeitstiefe und das Abtasten der Bodenkontur an der Front der TERRADISC sicher. Diese sind für ausreichend Bodenaufstandsfläche und großflächige Bodenabtastung als Doppeltastrad in der Dimension 340/55-16 ausgeführt. Ab einer Arbeitsbreite von 10 m sind die Tasträder standardmäßig verbaut.


Transportfahrwerk

Das Transportfahrwerk übernimmt den ersten Schritt in der Abtastung des Bodens und führt die TERRADISC zentral in der Höhe. Zusätzlich zur Einzelachse steht für die TERRADISC HT 12000 eine Tandempendelachse zur Wahl, welche kleinere Bodenunebenheiten exakter ausgleichen kann.


Gedämpfte Nachläufer

Für das laufruhige Arbeiten und das Verhindern des Aufschaukelns der TERRADISC sind die Nachläufer mit einem Dämpfungssystem ausgestattet. Durch die Dämpfung werden Vibrationen und Stöße durch Unebenheiten reduziert, wodurch die TERRADISC ruhig über den Boden läuft und ein Springen verhindert wird, was das Einhalten der konstanten Arbeitstiefe erleichtert. Je nach Bodenbedingung ist ein Adaptieren der Dämpfung hydraulisch möglich.


Arbeitstiefeneinstellung

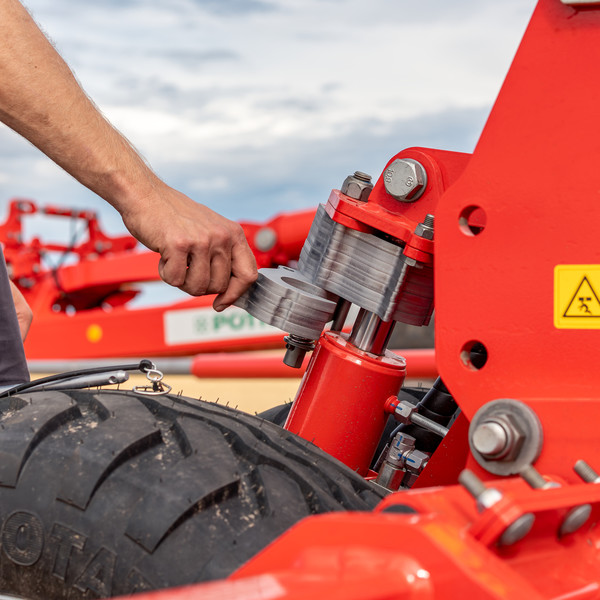

Die Tiefeneinstellung erfolgt bei der Standardbedienung über die Hydraulikzylinder mit Einschwenkclips. Das sichert eine einfache und zuverlässige Anpassung der Arbeitstiefe. Durch das Ein- oder Ausschwenken der Clips an den Zylindern der Tasträder und der Nachläufer wird eine feine Abstufung der Bearbeitungstiefe in 9 mm Schritten zwischen 5 cm und 15 cm ermöglicht.

Optional lässt sich die Arbeitstiefe mit der Profiline Komfortsteuerung stufenlos und komfortabel über ISOBUS aus der Kabine ansteuern.

Durch die Anordnung der Nachläufer in einer Linie ergibt sich eine einheitliche Einstellung über alle Arbeitsfelder.
