Variable Schnittbreite

Je nach Schlag, den vorliegenden Bodenarten und Bodenbeschaffenheiten kann es sinnvoll sein, die Schnittbreite für das ideale Arbeitsergebnis entsprechend anzupassen. Abhängig vom Körperabstand sind unterschiedliche Schnittbreiten realisierbar.

Für eine gleichmäßige Drehung des Erdbalkens sollte auch bei einer Änderung der Furchentiefe die Schnittbreite entsprechend adaptieret werden, um ein gleichbleibendes Verhältnis von Arbeitstiefe zu Schnittbreite zu gewährleisten.

Zusätzlich lässt sich die unterschiedliche Drehung des Erdbalkens bei geänderter Schnittbreite für ackerbauliche Zwecke nutzen.

Das PLUS an Komfort

Das Adaptieren der Schnittbreite erfolgt bei SERVO Pflügen mit der hydraulischen Schnittbreitenverstellung PLUS einfach, komfortabel und während der Fahrt. Durch diesen Komfortgewinn lässt sich die Schnittbreite der Pflugkörper ohne Schraubarbeit anpassen. Die Scheibenseche und die Tasträder werden ebenso mitverstellt.

Traktorseitig wird dazu ein doppeltwirkendes Hydrauliksteuerventil benötigt. Die Erstkörperschnittbreite wird nach dem Anpassen an die Traktorinnenspurweite bei einer Änderung der Schnittbreite automatisch mitverstellt. Dies erfolgt über das Einstellzentrum mit Viergelenk-Kinematik entsprechend der restlichen Körper.

Indirekt angesteuert

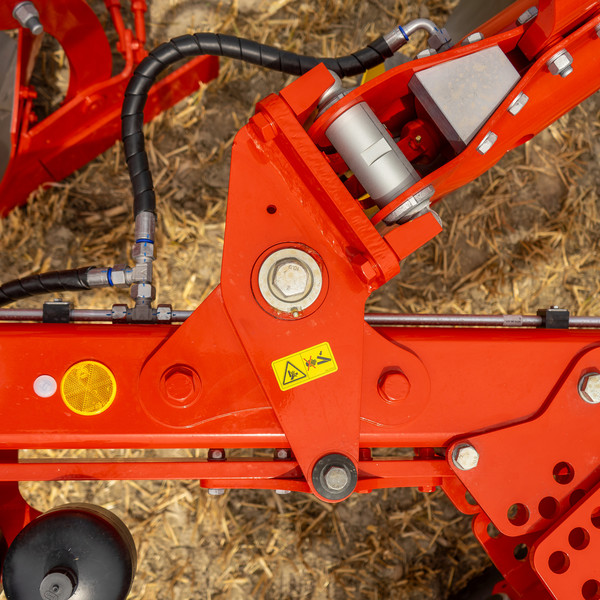

Die Schnittbreite der einzelnen Pflugkörper von Pflügen mit hydraulischer Schnittbreitenverstellung wird indirekt über einen Verstellhebel durch einen Hydraulikzylinder angesteuert. Beim Ansteuern wird jede Veränderung des Hydraulikzylinders über die Anlenkung des Verstellhebels äußerst feinfühlig und präzise an die Pflugkörper übertragen.

Außen angebracht

Bei der PLUS Verstellung sind die Drehpunkte der Pflugkörper außerhalb des Hauptrahmenrohrs angeordnet. Im Hauptrahmenrohr sind somit keine großen Bohrungen erforderlich, wodurch die Stabilität erhöht wird. Für eine lange Lebensdauer sind die Lagerungen der Drehpunkte schmierbar ausgeführt.

Mehrere Positionen

Bei SERVO Pflügen ohne hydraulische Einstellung der Schnittbreite kann diese manuell adaptiert werden. Über ein mehrstufiges Lochbild und einer Schraube ist dies entsprechend den gegebenen Anforderungen möglich.

Schnittbreite nach Bedarf

	Schnittbreite bei Körperabstand 95 cm	Schnittbreite bei Körperabstand 102 cm	Schnittbreite bei Körperabstand 115 cm *
SERVO 4000	30, 35, 40, 45, 50, 55 cm	32, 38, 43, 48, 54, 59 cm
SERVO 4000 N	30, 35, 40, 45, 50, 55 cm	32, 38, 43, 48, 54, 59 cm
SERVO 4000 P	30 – 55 cm	32 – 59 cm	35 – 64 cm
SERVO 4000 PN	30 – 55 cm	32 – 59 cm
