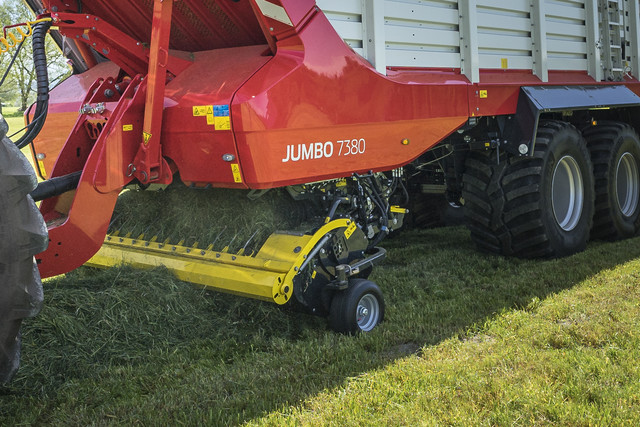

El ancho pick up del JUMBO une una recogida limpia y sin pérdidas en cada viaje con un alto confort de conducción. Es de suspensión central y va controlado mediante curvas de levas de acero en ambos lados. Con el gran ancho de recogida de 2.300 mm DIN, ninguna hilera es demasiado ancha. También hileras de forraje picado se recogen de forma limpia gracias al enorme rendimiento de carga.
La entrada en la hilera y la conducción en curvas es más sencilla gracias al gran ancho de trabajo y ayuda al conductor,
Perfecta adaptación al suelo
Independiente del terreno donde se usa el JUMBO, el pick up pendular controlado se adapta de forma perfecta al contorno del suelo y protege la cosecha de impurezas.
Una descarga con ajuste hidráulico aporta una escasa presión de apoyo de aproximadamente 100 kg y permite que el pick up se deslice por el suelo.
El opcional chasis de ruedas palpadoras del pick up con función pendular permite una adaptación única al suelo gracias al patentado guiado en paralelogramo.
El pick up pendular controlado de 7 hileras con un ancho de trabajo de 2.300 mm DIN ofrece el máximo rendimiento de recogida. El pick up del JUMBO aporta una recogida limpia y sin pérdidas en cada viaje.
1Accionamiento hidráulico
El número de revoluciones se adapta de forma automática a la velocidad entre 75 y 125 rpm.
2Control de la curva de levas
Junto a la alta seguridad de uso, el control de la curva de levas es una garantía para la máxima calidad del forraje. Este permite una considerable mayor pendulación en comparación con otros sistemas del mercado y puede ser usado con un significativo menor número de revoluciones.
3Sinfines de alimentación de accionamiento activo
Los sinfines forman un flujo de forraje óptimo incluso con altas velocidades de conducción. El canal de alimentación va llenado de forma óptima, lo que aumenta la calidad de corte.
Adaptación al suelo
Un gran área de pendulación de +/- 3.5º corresponda a un área de pendulación en ambos lados de 190 mm en la púa exterior. La suspensión central del pick up mediante un soporte, y los brazos guías en ambos lados aportan una óptima adaptación al suelo.
4Control seleccionable de las ruedas palpadoras
El control de las ruedas palpadoras son ajustables según el fin de uso. Usted decide si el pick up va controlado directamente o indrectamente.
Rodillo palpador adicional
El rodillo adicional de la rueda palpadora evita el hundimiento de las ruedas palpadoras en las rodadas del tractor y permite una movilidad ilimitada para el mejor guiado de contorno.
El JUMBO aporta con la pendulación única del pick up de 190 mm en ambos lados una perfecta adaptación al suelo y un guiado de contorno exacto. Gracias a la función pendular se consigue un forraje limpio incluso en terreno difícil.
Estándar
Las ruedas palpadoras posteriores que vienen de serie son rígidas y guian el pick up de forma limpia por cada desnivel de suelo.
Anchura exterior: 2,99 m
Plegable hidráulicamente
Para ayudar al conductor en entradas de campo estrechas, el giro hidráulico opcional de las ruedas palpadoras se pueden controlar desde el mando.
La rueda palpadora posterior de plegado hidráulico reduce el ancho de transporte a una medida exterior de 2.55 m.
Las ruedas palpadoras estándares disponen de serie de dos controles de rueda palpadores. Éste ofrece una posibilidad de ajuste individual según las necesidades.
1Posición "indirecta"
En estado levantado, la rueda palpadora va fijada a la altura de las púas del pick up y aporta mayor distancia al suelo.
2Posición "directa"
La rueda palpadora transmite cada movimiento directamente (1:1) al tambor del pick up. Esto aporta un considerable mejor palpado del suelo.
El opcional rodillo palpador adicional evita el hundimiento del pick up en las pisadas del tractor. Va ubicado de forma central detrás del pick up y gracias a su gran dimensión se apoya en una zona amplia. Ambas ruedas palpadoras y el ancho rodillo adicional forman un triangulo de apoyo estable, lo que garantiza una perfecta adaptación al suelo. Esto reduce de forma considerable que las púas pinchen el suelo y se evitan contaminaciones del forraje.
También en terreno cortado, el rodillo palpador adicional aporte una recogida limpia del forraje.
El nuevo accionamiento de ajuste hidráulico del pick up JUMBO adapta el número de revoluciones de forma automática según la velocidad de conducción. Así aporta una recogida limpia sin peinar el forraje en dirección longitudinal.
El número adaptado de revoluciones aporta menos suciedad y protege las púas del pick up. La señal de velocidad se recibe mediante la señal ISOBUS del tractor, mediante el enchufe InCab del tractor o directamente del remolque cargador bajo el uso de un sistema de freno electrónico, una dirección forzada electrónica o un eje direccional inteligente.
El área del número de revoluciones del pick up está entre 75 y 125 rpm. En modo automático, el pick up ajusta el número de revoluciones de forma automática. Inferior a 10 km/h, el número de revoluciones está a solo 75 rpm. A mayor velocidad, el número de revoluciones sube. En modo manual se puede ajustar el número de revoluciones deseado de forma individual.
Para contrarrestar la reducción del perfil transversal de apertura entre el pick up y la lanza durante el proceso de carga, el JUMBO lo ajusta de forma automática. La regulación automática ajusta la lanza articulada cada 10 segundos a la posición ajustada y aporta así máxima capacidad de tratamiento durante todo el proceso de carga.
La forma de la curva de levas aporta un ciclo de movimiento óptimo de las púas.
Solamente mediante un control de la curva de levas las púas recogen el forraje en el ángulo correcto. Lo suben con cuidado, entregan el forraje de manera activa y con el número de revoluciones adaptado al rotor.
La púa trabaja en ángulo recto y evita así que entre el forraje.
La púa del pick up DURASTAR optimizada con un grosor de 6 mm permite una larga vida más útil de 20 % con una calidad de recogida constantemente alta. Esto reduce los costes de desgaste.
La reagrupación de hileras se hace de forma activa en ambos lados mediante sinfines de grandes dimensiones. La hilera se lleva repartida uniformemente y compacta por todo el ancho del canal de alimentación hacia el rotor. Así el JUMBO consigue máxima calidad de corte.
Para permitir un acceso óptimo para trabajos de mantenimiento y de servicio, el pick up con rueda palpadora rígida puede ser depositado en un carro opcional y ser desmontado.
Al desmontar el pick up se puede reducir el peso del JUMBO aproximadamente 520 kg para el uso en transporte. Esto aumenta la carga adicional neta de forma considerable. En conexión con el rodillo palpador adicional se pueden ahorrar hasta 580 kg.
Durante usos para transporte, al desmontar el pick up también se protege contra daños.
