Système de cuves
Remplir, mélanger, nettoyer
La combinaison de trois cuves différentes, qui forment ensemble le LIQUIDO F, est unique en son genre. La combinaison de cuves permet de remplir la cuve, de mélanger les composants, de se laver ensuite les mains et de nettoyer les conduites à la fin de la récolte. Plus rien ne s'oppose à des conditions de travail propres.

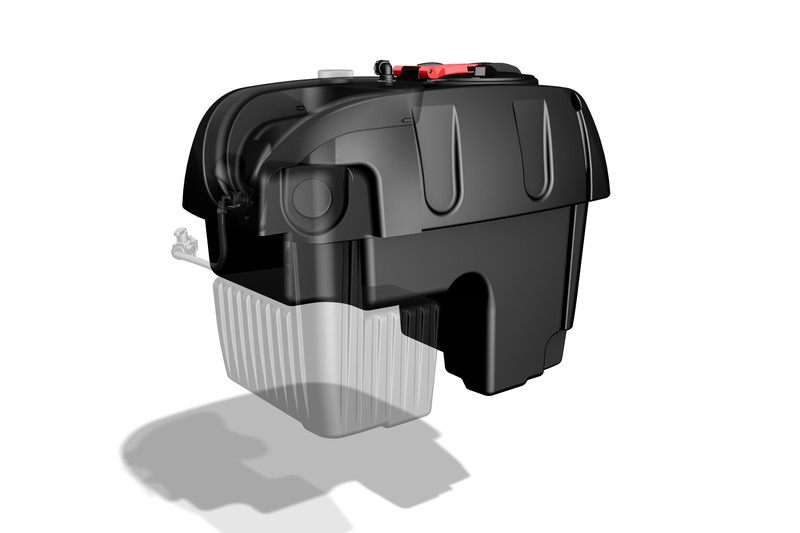

Cuve principale
La cuve principale a une dimension standard de 225 L. Une cuve de 400 L est disponible en option, en fonction des exigences de performances sur l'exploitation.
Comme l'incorporateur peut être utilisé avec une cuve de faible capacité, la quantité peut être adaptée individuellement en fonction des conditions de performance pour chaque utilisation. La quantité de liquide de la cuve peut varier de manière flexible et s'adapter à toutes les exigences, que le débit soit réduit ou élevé.
Un remplissage maximal de 225 L ou 400 L offre l'avantage d'une grande autonomie. Un remplissage fréquent n'est pas obligatoire en raison de la grande capacité de la cuve.

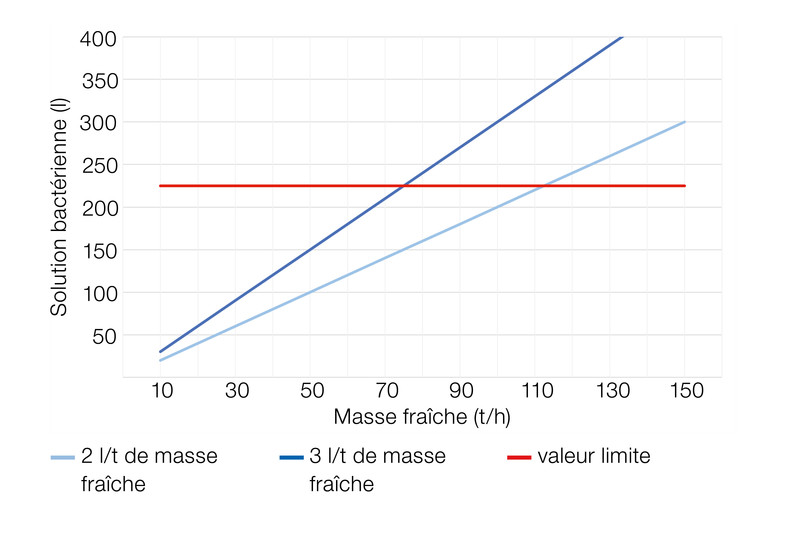

Aide à la décision concernant la taille de la cuve 225 L ou 400 L

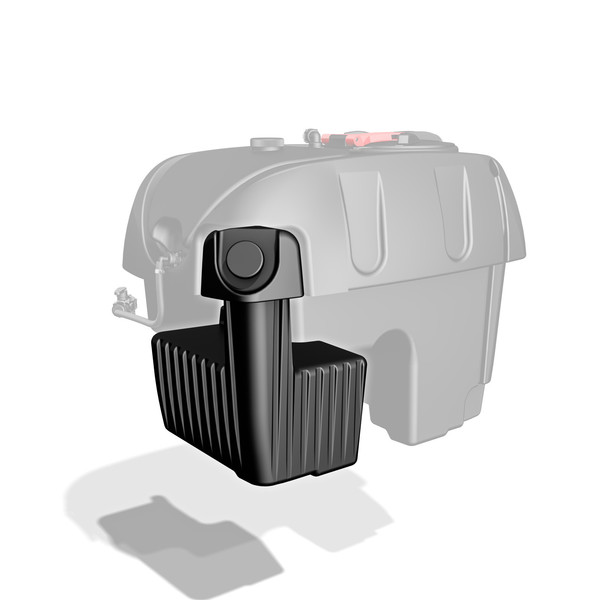

Cuve de rinçage
La cuve de rinçage est fournie de série et a une capacité de 45 L. Cette cuve est intégrée sur le côté de la cuve principale et sert à stocker l'eau pure.
À la fin du processus de récolte, la cuve de rinçage peut être utilisée pour nettoyer les canalisations. En actionnant le robinet à 4 voies, le réglage peut être effectué et l'eau s'écoule de la cuve vers les buses via la conduite sur le tracteur. Cela permet de rincer les restes de solution bactérienne. La recherche d'une arrivée d'eau pour le rinçage des conduites n'est donc pas obligatoire et le nettoyage peut être effectué directement sur le terrain.
Sur le LIQUIDO F 3000, le contenu de la cuve de rinçage peut servir de réserve supplémentaire pendant une journée de récolte. En changeant la position du robinet, l'eau est dirigée vers la cuve principale. Ainsi, le mélange de solution bactérienne peut être davantage dilué avec l'eau supplémentaire ou permet de mélanger directement une quantité de solution supplémentaire.

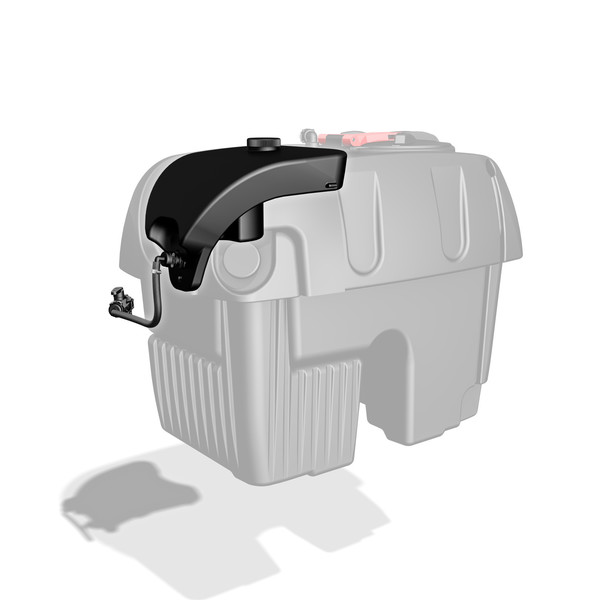

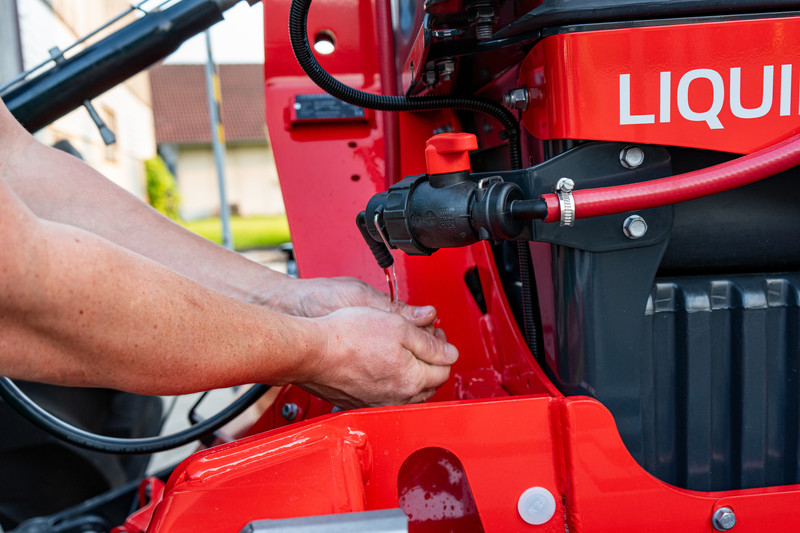

Cuve de lavage des mains
Tout comme la cuve de rinçage, une cuve de lavage des mains de 15 L est intégrée au LIQUIDO F. L'ensemble de ces cuves permet à la fois de se rincer les mains, de mélanger une solution bactérienne et, à la fin de rincer la cuve principale.
La cuve de lavage des mains est une caractéristique pratique et complémentaire pour travailler proprement.
Remplissage rapide des cuves
Pour un remplissage extrêmement rapide de la cuve principale, un raccord Camlock 1" est disponible. Il s'agit d'un système simple et anti-fuite issu de la technique phytosanitaire, également appelé système de remplissage rapide.
Le raccordement se trouve à gauche dans le sens de la marche, à hauteur de poitrine, ce qui permet de travailler de manière ergonomique.
Le branchement sans problème permet une manipulation simple. Grâce à la section de 1" du raccord, le remplissage de la cuve de 225 L ou 400 L s'effectue en un temps record et ne nécessite pas de surveillance fastidieuse pendant le remplissage.

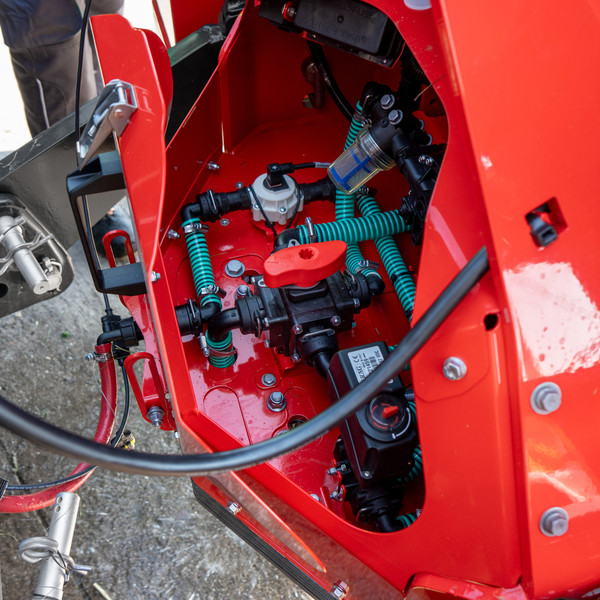

Vidange rapide de la cuve
Grâce au système simple de vidange de l'eau de la cuve principale, une cuve de 225 L pleine peut être entièrement vidée en moins de 10 min.
Un réservoir étincelant
Le nettoyage de la cuve principale et des conduites offre un travail impeccable et propre pour la prochaine utilisation. Il est recommandé de rincer les conduites à l'eau douce afin d'éliminer complètement la solution bactérienne des conduites et d'éviter que les buses ne se collent.
Le réservoir principal du LIQUIDO F 2000 est nettoyé à la main. Grâce à la grande ouverture et au tamis amovible, le réservoir peut être nettoyé facilement.

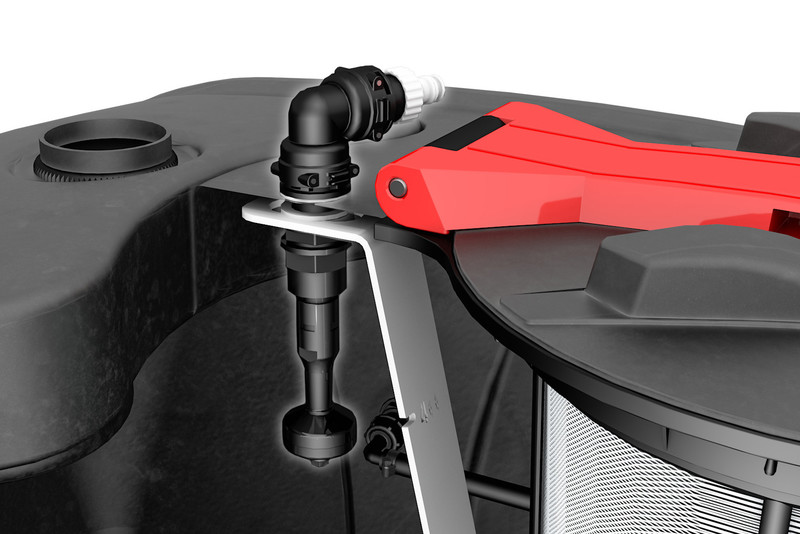

Sur le LIQUIDO F 3000, une buse de nettoyage de cuve correspondante est intégrée dans la cuve principale. En branchant un tuyau sur la partie supérieure de la cuve principale, il est possible d'ajouter de l'eau et de nettoyer ainsi la cuve.
Sur le LIQUIDO F, l'eau résiduelle est soit directement évacuée, soit acheminée vers les buses via les conduites. Le processus de nettoyage des conduites s'effectue à l'aide de l'eau résiduelle dans la cuve principale nettoyée ou de l'eau en provenance de la cuve de rinçage.
Une mesure précise pour un contrôle intégral
Jauge de niveau
Une mesure manuelle du niveau de liquide dans la cuve principale peut être effectuée à l'aide d'une jauge de niveau de remplissage.
Cette dispositif se trouve directement dans la cuve. Grâce aux encoches sur la jauge, il est possible de lire la quantité de liquide.
Capteur d'angle avec flotteur
La quantité actuelle de liquide dans la cuve principale peut également être lue sur le terminal à l'aide d'un flotteur fixé à un capteur angulaire.
Savoir ce qu'il y a dedans
Un contrôle numérique du niveau de remplissage permet de lire la quantité de liquide via le terminal.
La quantité de remplissage est mesurée de deux manières différentes et peut être affichée à l'aide d'une touche de commutation sur le terminal :
Un flotteur inclus dans la cuve principale mesure le niveau de liquide et transmet la valeur réelle via un capteur.
Avant le processus de récolte, le contenu de la cuve est enregistré par simple pression sur une touche. Le capteur de débit enregistre la quantité de solution distribuée. La différence entre le contenu de la cuve et la quantité distribuée donne également l'état instantanné du niveau de remplissage de la citerne.
Le niveau de remplissage peut ainsi être surveillé numériquement sur le terminal.

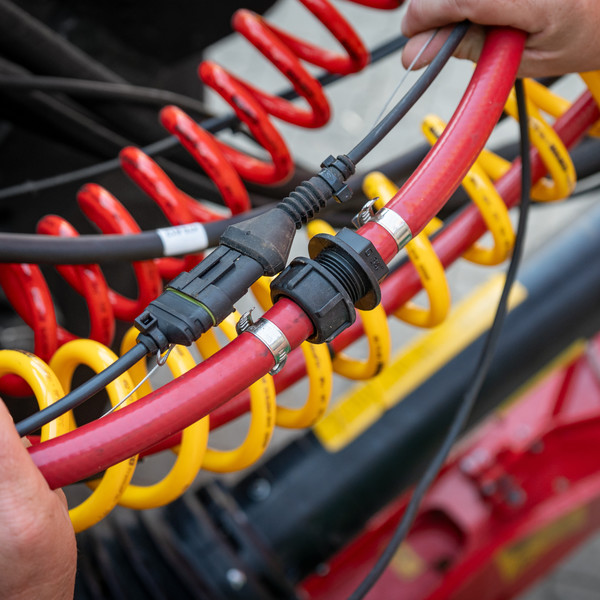

Kit de tuyaux de transfert
Le kit de tuyaux universel qui achemine la solution de la cuve aux buses est posé de manière standard au-dessus du tracteur. L'alimentation électrique de la cuve est également fixée au tracteur.
Ces deux dispositifs interconnectés peuvent rester sur le tracteur et ne doivent être positionnés qu'une seule fois.
Pour dételer la cuve frontale et l'outil de récolte du tracteur, des fixation rapides des conduites se trouvent aussi bien à l'avant qu'à l'arrière. Grâce aux raccords à vis, le montage et le démontage des conduites de la cuve frontale au tracteur et du tracteur à l'outil de récolte se fait en un tour de main.
