Pick-up

Pick-up pendulaire à cames

Capacité de ramassage maximale

Le pick-up pendulaire à 7 rangées de dents combine performance de ramassage très élevée et sécurité d'utilisation maximale.

Les fenêtres climatiques devenant de plus en plus courtes, le temps devient un facteur toujours plus important pour la récolte du fourrage. Par conséquent, ce pick-up a été développé tout spécialement pour les demandes de performances toujours croissantes. Il combine grande performance de ramassage, même à vitesses élevées, et grande qualité de fourrage, même dans les conditions difficiles.

Pour pouvoir réaliser cette performance, le nouveau pick-up est équipé de dents DURASTAR de 6 mm de diamètre.

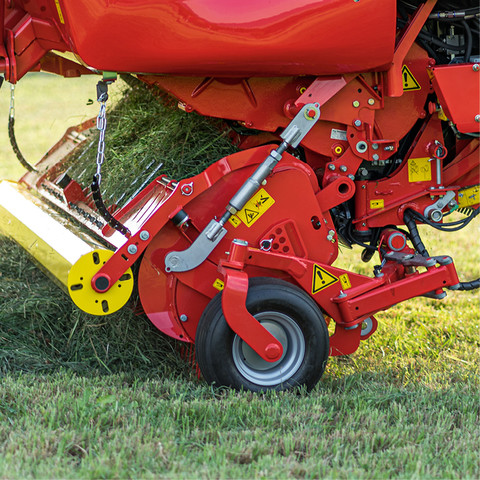

Adaptation au sol performante

Quelles que soient les conditions dans lesquelles vous utilisez la JUMBO, le pick-up pendulaire s'adapte parfaitement au terrain et préserve le fourrage des impuretés.

Les deux bras porteurs articulés confèrent au pick-up une fonction pendulaire et une liberté de mouvement totale. Un ressort de suspension garantit une pression faible, préservant les sols.

Deux roues de jauge pivotantes, réglables en hauteur, sont disposées exactement à hauteur des dents et assurent un suivi du sol et une tenue dans les courbes parfaits.

Débattement unique de 180 mm pour un suivi du sol et un passage par dessus les contours précis
Arrêt automatique du pick-up sur tous les modèles JUMBO

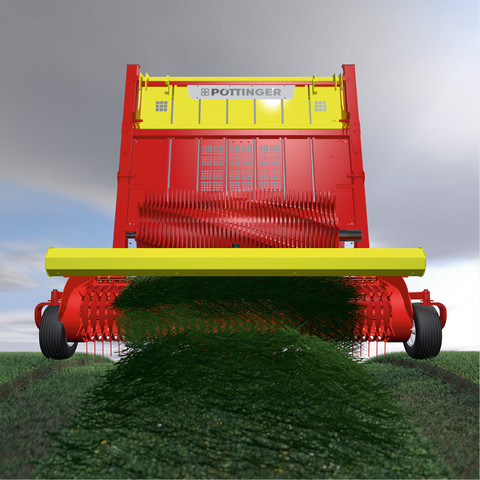

Pick-up SUPERLARGE

Ramasser proprement tout le fourrage. Avec sa largeur de travail unique de 2,36 m, le pick-up SUPERLARGE répond efficacement aux exigences de qualité pendant la récolte du fourrage. Les roues de jauge roulent à côté des traces de roues du tracteur et permettent ainsi un adaptation au sol optimale.

Des andains très larges sont ramassés proprement et sans pertes. La prise de l'andain et la conduite dans les courbes sont nettement facilités, soulageant ainsi le travail du chauffeur. Le recentrage de l'andain est assuré par deux vis de recentrage surdimensionnées. L'andain est donc réparti de manière uniforme sur toute la largeur du canal d'alimentation en direction du rotor. Par conséquent, la JUMBO réalise une coupe courte, même sur les côtés.

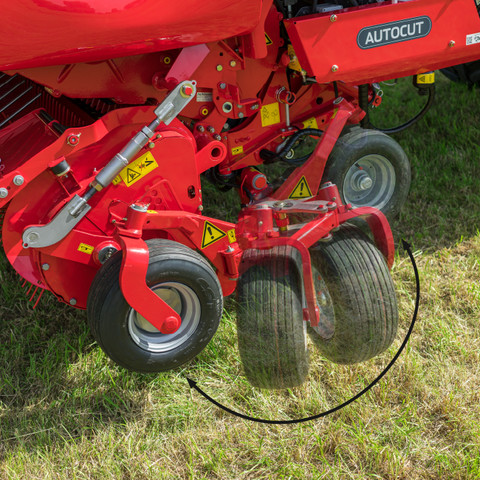

Roues de jauge repliables hydrauliquement sur pick-up SUPERLARGE

Repliage hydraulique

Pour soulager le chauffeur, le repliage hydraulique des roues de jauge se commande depuis le terminal. Ainsi, la largeur de transport est réduite à 2,55 m et un temps précieux est économisé.

Débattement 180 mm

PÖTTINGER assure avec le débattement unique de 180 mm, un suivi du sol parfait et un guidage précis par dessus les contours. Ce débattement important est obtenu aussi bien avec le pick-up standard de 2,00 m qu'avec le pick-up SUPERLARGE de 2,36 m.

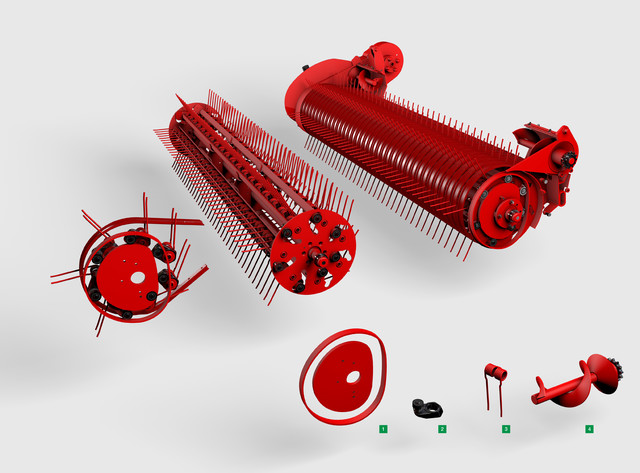

Pick-up pendulaire

Pick-up pendulaire à cames

1er Came

2ème Arbre de commande avec galet

3ème Dents de pick-up DURASTAR

4ème Vis de recentrage sur pick-up SUPERLARGE

Pick-up pendulaire à cames

Performance de ramassage maximale avec le pick-up pendulaire optimisé, équipé de 7 rangées de dents commandées par cames.

Commande par came

La forme des cames assure un déplacement optimal des dents. En effet, les dents en position traînante rentrent en contact avec le fourrage avec un angle optimal. Elles transfèrent en douceur le fourrage vers le haut, avec un régime de rotation parfaitement adapté, pour le libérer à l'endroit défini pour la reprise par le rotor. La dent s'efface en position verticale pour éviter l'effet « peigne ».

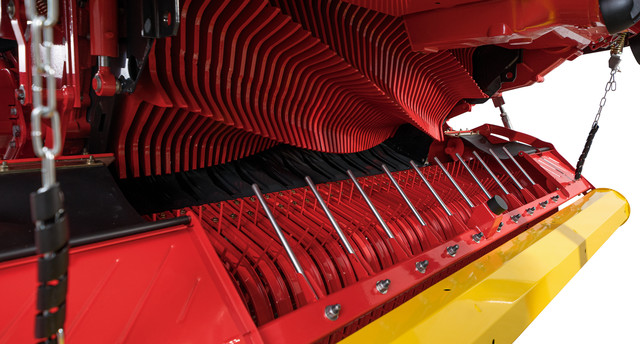

Dents de pick-up DURASTAR

La dent de pick-up optimisée DURASTAR de 6,0 mm de diamètre bénéficie d'une longévité de 20 % tout en conservant sa qualité de ramassage.

Vis de recentrage performantes

Le pick-up SUPERLARGE de 2,36 m de large est équipé de deux vis de recentrage pour un flux de fourrage optimal, même à vitesse d'avancement élevée.

Pick-up à cames pour un fourrage propre

Pick-up à cames

Le pick-up est commandé de chaque côté par une came en acier. Les galets en acier, constitués de roulements à double rangée de billes graissées à vie, sont robustes et totalement adaptés aux conditions extrêmes.

La qualité du suivi du terrain du pick-up revêt une importance toute particulière pour la production de fourrage propre avec un minimum d'incorporation de terre.

Fourrage propre

Les dents du pick-up sont en position traînante. Cela garantit une préservation optimale de la couche végétale, augmente la propreté des fourrages et limite l'usure des dents. Le grand rouleau de pick-up garantit un flux parfait du fourrage, même à vitesse d'avancement élevée.

La combinaison d'un pick-up à cames avec montage pendulaire et d'une pression au sol réduite permet le ramassage performant d'un fourrage propre. Ainsi, l'incorporation de terre reste dans les limites acceptables de 80 à 100 g/kg de MS.

Flux de fourrage logique

La grande longueur utile des dents du pick-up à cames convoie parfaitement le flux de fourrage vers le rotor, même dans les conditions extrêmes.

Qualité de coupe parfaite

Grâce au pick-up à cames, le fourrage subit moins l'effet « peigne » qu'avec un pick-up fixe, ce qui assure qu'un minimum de brins arrivent mal positionnés par rapport aux couteaux.

Pick-up avec suivi du sol parfait pour un fourrage propre

Adaptation au sol performante

Les deux bâtis porteurs articulés ainsi que les roues de jauge pivotantes et réglables en hauteur, combinées au rouleau de jauge arrière monté sur parallélogramme, assurent un très bon suivi du sol. De plus, une suspension fournie de série limite la pression au sol à environ 100 kg.

Guidage par parallélogramme unique

Guidage par parallélogramme

Le guidage par parallélogramme assure un bien meilleur suivi des contours. Vous obtenez ainsi un fourrage propre, même en conditions difficiles. La fonction pendulaire du pick-up est maintenue à 100 %.

Le réglage est totalement indépendant des roues de jauge avant.

Rouleau de jauge arrière pour une qualité de fourrage maximale

Rouleau de jauge

Le rouleau de jauge arrière évite l'affaissement dans les traces de roues du tracteur. Il est disposé derrière au milieu du pick-up et palpe le sol sur une grande largeur. Ainsi, les deux roues de jauge et le rouleau de jauge arrière forment un grand triangle d'appui qui réalise un suivi du sol parfait.

Ceci réduit de manière conséquente le piquage des dents dans le sol et ainsi l'incorporation de terre dans le fourrage.

Triangle d'appui

Les deux roues de jauge et le rouleau de jauge arrière, proposé en option, forment un grand triangle d'appui robuste. L'ensemble augmente considérablement la surface de palpation et réalise un ramassage parfait du fourrage, même dans les terrains accidentés.
