Do ciągników do 170 KM

×

Do ciągników do 170 KM

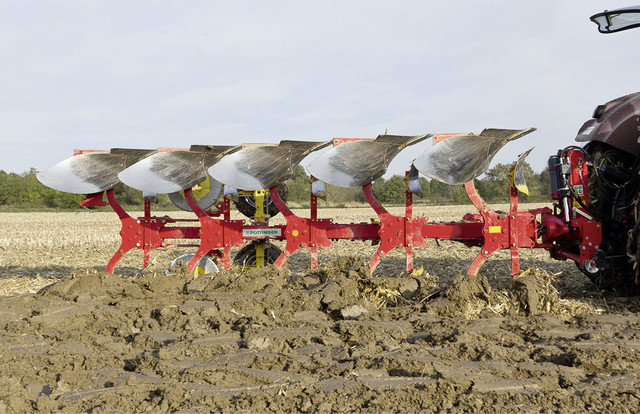

SERVO 35 / 35 S
SERVO 35 / 35 S

Do pracy w trudnych warunkach.

Do pracy w trudnych warunkach.
Do pracy w trudnych warunkach.

Przechodząca przez całą długość rura ramowa z mikrostopowej stali drobnoziarnistej jest dodatkowo wzmocniona za pomocą dwóch przykręcanych szyn. To jedyne takie rozwiązanie na rynku.

  • Maksymalna sztywność ramy rurowej w strefie największego zagrożenia zgięciem.

  • Wewnętrzny pas zwiększa opór gięcia aż o 25 %.

  • Dzięki pewnemu osadzeniu mocnego połączenia śrubowego powstaje solidna jednostka o dużej wytrzymałości.

  • Brak przelotowych śrub, które mogą się poluzować. Zabezpieczenie przez podkładki Nord Lock

Inteligentne rozwiązanie

Inteligentne rozwiązanie
Inteligentne rozwiązanie

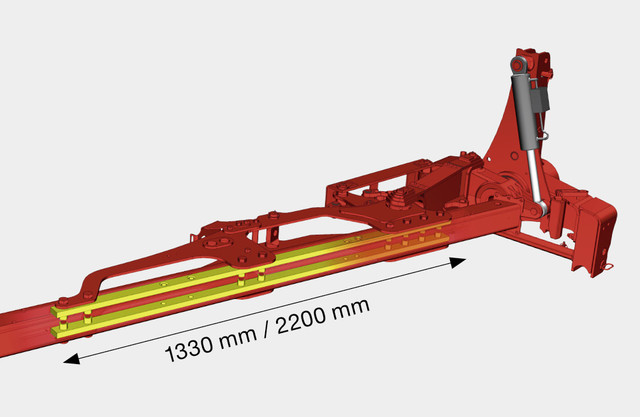

Wielkowymiarowe łożyskowanie ramy głównej o długości 1330 mm i 2200 mm w wersji SERVO S zapewnia lepszy rozkład sił dalej niż tylko do drugiego korpusu. Dużej grubości ściany rury ramy gwarantują bezpieczne osadzenie mocowania słupicy i narzędzi towarzyszących.

Klasa do 140 KM i 170 KM

Klasa do 140 KM i 170 KM
Klasa do 140 KM i 170 KM

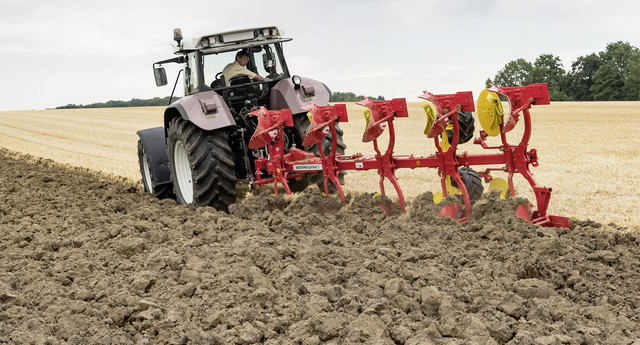

Klasa SERVO 35 o mocy do 140 KM pasuje do tego segmentu. Kategoria ciągników do 170 KM odpowiada zapotrzebowaniu pługów serii SERVO 35 S z mechanizmem obrotowym od SERVO 45.

SERVO 35 / 35 S

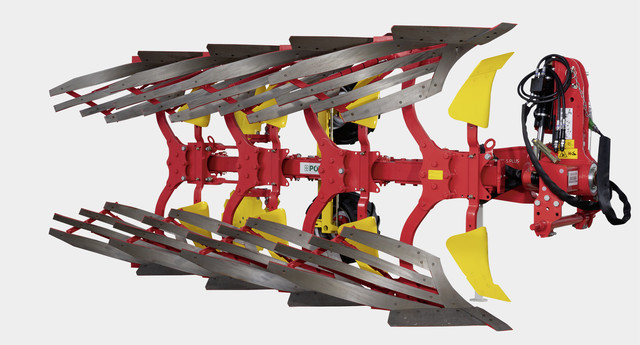

  • SERVO 35 PLUS / SERVO 35 S PLUS z hydrauliczną regulacją szerokości cięcia

  • SERVO 35 NOVA / SERVO 35 S NOVA z hydromechanicznym zabezpieczeniem przeciwkamieniowym

  • SERVO 35 PLUS NOVA / SERVO 35 S PLUS NOVA z hydrauliczną regulacją szerokości cięcia i hydromechanicznym zabezpieczeniem przeciwkamieniowym

Oś obrotu i odkładnica obracalna

Oś obrotu i odkładnica obracalna
Oś obrotu i odkładnica obracalna

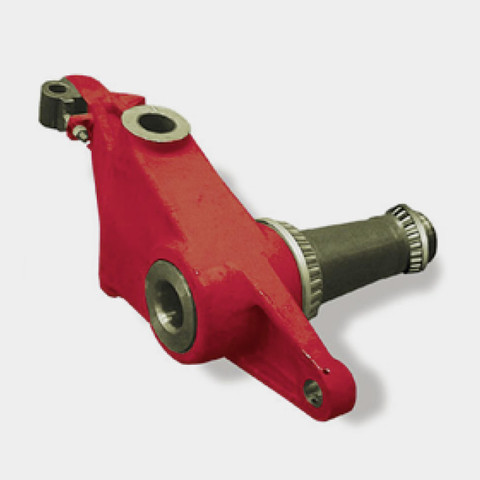

Oś obrotu pługa SERVO 35 ma grubość 100 mm, pługa SERVO 35 S 110 mm.

Obracalna odkładnia wykonana ze wzmocnionego odlewu sferycznego nie jest zespawana z osią obrotu. Prowadzenie węży w osi obrotu zapobiega ocieraniu węży przy nawrocie. Masywne łożyska wałeczkowo-stożkowe są w niezawodny sposób chronione przed zabrudzeniem i zabezpieczone za pomocą regulowanej nakrętki koronowej. Ustawienie nachylenia za pomocą dwóch wrzecion.

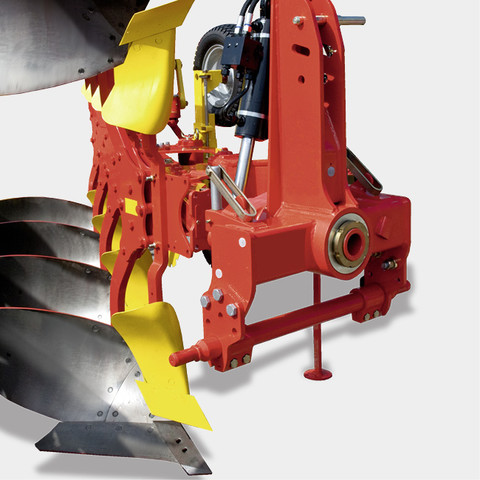

Kozioł zawieszany

Kozioł zawieszany
Kozioł zawieszany
  • Siłownik obrotu dwustronnego działania z blokadą. W czasie orki węże nie znajdują się pod ciśnieniem.

  • Stanowiąca jedną całość oś zaczepu jest regulowana czterostopniowo i zabezpieczona przed przekręceniem. Zawsze prawidłowe ustawienie w ciągniku i optymalna wysokość unoszenia.

Trzy pozycje cięgna górnego w tym otwór podłużny pozwalający na szybkie zagłębienie i regulację cięgna dolnego. Grubościenny zaczep cięgna górnego jest wzmocniony i gwarantuje dobre osadzenie sworznia zaczepu górnego.

Mocowanie korpusu

Mocowanie korpusu
Mocowanie korpusu

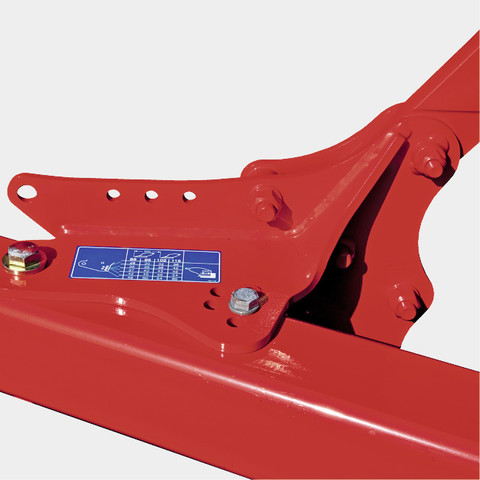

Obejmy uchwytów odkładni są wykonane ze wzmocnionej stali i mają duże rozmiary. Dzięki temu są odporne na duże obciążenia. Obejma obejmuje rurą ramową dużą powierzchnią, co zapewnia optymalne przenoszenie sił na ramę.

Masywne, dwustronne mocowanie grządzieli.

  • Podwójnie zabezpieczenie poprzez śruby ścinające.

  • Pięć szerokości cięcia ustawianych poprzez proste przełożenie śruby w szeregu otworów.
