NOVACAT A Falciatrici combinate con sospensione centrale

La parte anteriore bassa ed arrotondata consente alla barra falciante di scivolare con facilità sul terreno e separa il foraggio dalla cotica erbosa. Il flusso del foraggio è stato migliorato grazie alla superficie conica appiattita dei dischi falcianti. Il foraggio scivola via leggero ed uniforme, senza perdita di potenza, in tutte le condizioni d'impiego. Pulitori integrati garantiscono la pulizia della superficie della barra falciante. PÖTTINGER garantisce un lavoro in discesa senza problemi anche su appezzamenti ripidi.

La barra particolarmente piatta e slanciata è larga solo 28 cm ed offre i presupposti ideali per un adattamento perfetto al terreno. Le lamette ad incastro girano a distanza ridotta dal bordo superiore della barra falciante e dal controcoltello. La sovraposizione ottimale della traiettoria delle lamette garantisce un taglio pulito e regolare.

Dischi falcianti longevi

I dischi falcianti ovali e piatti sono in acciaio temprato a grana fine. Il dispositivo di sostituzione rapida delle lamette ne semplifica la manutenzione.

Tamburi bombati su richiesta

I tamburi bombati migliorano il flusso del foraggio, rendendo possibile una migliore formazione delle andane.

Stabili estremità dell'albero

Stabili estremità dell'albero

Trasmissione sicura della forza

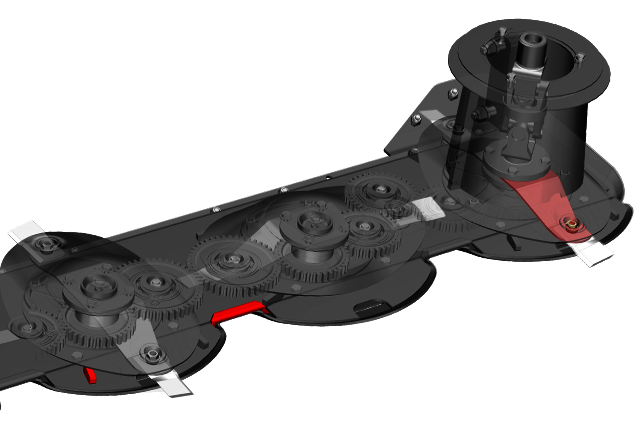

Sistema di azionamento lineare ad ingranaggi cilindrici con ruote dentate di grandezza pressochè uguale. Tutte le ruote dentate sono temprate e rettificate, garantendo così corsa regolare e longevità.

I larghi pattini in acciaio temprato al boro assorbono al meglio gli urti ed evitano che la terra si accumuli. La parte inferiore della barra, appiattita e dotata di pattini di scorrimento arrotondati esterni ed interni, garantisce un trattamento delicato della cotica erbosa, anche in curve particolarmente strette.

Su richiesta è possibile montare pattini di scorrimento aggiuntivi per proteggere la parte inferiore della barra. I pattini, avvitati, possono essere facilmente sostituiti in caso di usura.

Con i pattini per taglio alto, disponibili su richiesta, l'altezza di taglio può essere incrementata di 50 - 120 mm. L'ampio raggio ed una vasta superficie di appoggio li rendono particolarmente resistenti all'usura.

• Pattino per taglio alto + 20 mm, il pattino universale adatto a terreni sasssosi

• Pattino per taglio alto + 40 mm, adatto ad erba da foraggio

• NOVITÀ: pattini per taglio alto anche per i due pattini di scorrimento esterni

La barra falciante è prodotta con eccellente acciaio. Le lamiere vengono tagliate da laser con assoluta precisione, saldate da robot e lavorate nei più moderni Centri di lavorazione CNC.

• Il perno della lametta è avvitato al disco falciante. In caso di bisogno può essere sostituito senza costi particolari

• Il controcoltello è solo incastrato e perciò facilmente sostituibile

È possibile sostituire le lamette in modo semplice e rapido: spingere in basso il fermo a molla con l'apposita chiave e sostituire la lametta.

• La lametta viene fissata stabilmente con un robusto fermo a molla

• Un impiego duro e prolungato necessita di massima qualità delle lamette, perciò le lamette originali PÖTTINGER sono fatte in ottimo acciaio

• Una pratica cassetta portalamette contiene le lamette di scorta

Grazie al ribaltamento dei teli di protezione la barra falciante è facilmente accessibile.

Pratica costruzione modulare

La tenuta delle flange di supporto e degli avvitamenti filettati è assicurata perfettamente dalla presenza di anelli di tenuta in gomma. Gli ingranaggi cilindrici ed i cuscinetti sono unità smontabili separatamente. Gli ingranaggi intermedi si possono togliere altrettanto facilmente attraverso le grandi aperture presenti. Più semplice di così non si può!

A9 - Agganciamento

Telaio portante per la combinazione con una falciatrice frontale con una larghezza di lavoro di 3 m. Larghezza di lavoro di 8,92 o 9,18 m con 2 posizioni di montaggio. La distanza tra le barre falcianti è di 2,0 m o 2,26 m.

A10 - Agganciamento secondo necessità

Per la combinazione con una falciatrice frontale con larghezza di lavoro da 3 m o da 3,50 m sono disponibili due telai portanti.

NONSTOP LIFT è una tecnologia innovativa per proteggere in modo ottimale la barra falciante. Il dispositivo idraulico di sicurezza contro gli urti da entrambe le parti consente un'efficace deviazione della barra falciante in presenza di ostacoli. Durante lo sgancio il supporto viene girato all'indietro mediante uno snodo triangolare e sollevato anteriormente – un meccanismo di protezione "tridimensionale". Così la barra falciante si libera più facilmente dell'ostacolo e si evitano danni maggiori alla barra falciante a velocità elevate.

Azionamento di nuova generazione

Il particolare azionamento Y DRIVE con scatola di moto ad ingranaggi cilindrici e trasmissione ottimale del regime dei giri dispone di un azionamento dalla parte opposta. Ciò offre il grande vantaggio di poter impiegare alberi cardanici più lunghi con articolazione ridotta.

Grazie al posizionamento del dispositivo di sovraccarico (1) e della ruota libera (2) sulla scatola di moto, si è reso possibile un azionamento privo di gioco mediante lunghi alberi cardanici. Ventole garantiscono un raffreddamento ottimale della scatola di moto (3).

Risultato: una corsa regolare con potenza elevata, anche durante impieghi impegnativi ed in posizione di fine campo. Ne consegue una longevità nettamente più elevata.

Azionamento dinamico

Un giunto cardanico doppio nella parte interna del disco falciante con tamburo assicura un collegamento sicuro tra la scatola di moto angolare e la barra, senza eccessiva tensione. Gli ingranaggi cilindrici sono a bagno d'olio.

Supporti massicci a grande distanza uno dall'altro reggono la barra falciante ed assorbono le forze in modo ottimale. La sospensione bilaterale delle barre falcianti le protegge da torsioni. Si riduce così la sollecitazione sugli ingranaggi cilindrici e sui cuscinetti, per garantire una corsa più silenziosa e regolare e maggiore longevità.

Il condizionatore EXTRA DRY è stato realizzato in collaborazione con l'istituto di agraria IMAG-DLO di Wageningen (Olanda) e già nel 1997 indicò la via migliore da seguire. Intensità di condizionamento regolabile e spargimento largo consentono un essiccamento più veloce del foraggio.

I denti a V in acciaio temprato assicurano un flusso continuo del foraggio ed una lunga durata di vita. I denti sono montati in modo elastico su elementi in gomma ed ordinati a forma di spirale sul condizionatore.

Maggiore velocità di essiccamento EXTRA DRY

Il rotore convoglia il foraggio mediante un deflettore in lamiera regolabile. Lamelle regolabili distribuiscono il foraggio lungo tutta la larghezza di taglio. Il foraggio viene depositato in modo uniforme e soffice dal dispositivo di spargimento. La formazione dell'andana è possibile grazie a lamiere formaandana orientabili.

Flessibilità ancora maggiore

La forza viene trasmessa direttamente dall'azionamento della barra falciante al rotore mediante cinghie trapezoidali. È possibile smontare il condizionatore quando non viene usato.

• Le cinghie trapezoidali sono facilmente smontabili per smontare il condizionatore

• L'azionamento è ben protetto dallo sporco

• La lubrificazione corre esternamente per essere facilmente accessibile

È possibile ottenere buoni ricavi dall'allevamento di bovini da latte solamente grazie ad un foraggio di qualità. Ottimi ingredienti alimentari nel foraggio grossolano aumentano la produzione del latte ed abbassano i costi per mangimi. Per tipi di foraggio multifoglia, PÖTTINGER propone l'affermato condizionatore con rulli frantumatori.

Il condizionatore a rulli, grazie al suo trattamento delicato del foraggio, è particolarmente adatto per erba medica e leguminose. I rulli con profilo ad incastro schiacciano gli steli del foraggio in modo uniforme senza sfogliarli e garantiscono un'andana soffice e leggera. Il profilo è a spirale. Vengono azionati entrambi i rulli.

Affidabile e longevo

Il robusto tubo centrale ha un diametro di 140 mm ed uno spessore delle pareti di 5,6 mm. Il profilo dei rulli in poliuretano è vulcanizzato sul tubo centrale. Il diametro esterno è di 200 mm. I profili del condizionatore sono più duri della gomma e sono perciò particolarmente resistenti all'abrasione.

Nuovo azionamento RCB

• Azionamento a cinghia, privo di sporcizia ed a manutenzione ridotta, del condizionatore a rulli (RCB)

• Il profilo ad incastro dei rulli schiaccia gli steli del foraggio in modo uniforme senza sfogliarli e garantisce un'andana soffice e leggera

• Il condizionatore a rulli, grazie al suo trattamento delicato del foraggio, è particolarmente adatto per erba medica e leguminose

• Il rullo superiore può muoversi verticalmente, la distanza tra i rulli è regolabile

• La pressione del condizionatore è regolabile su entrambi i lati tramite molle a spirale

• La lubrificazione corre esternamente per essere facilmente accessibile

Le falciatrici combinate NOVACAT X8 COLLECTOR, con una larghezza di lavoro fissa di 8,30 m, e NOVACAT A10 COLLECTOR, con una larghezza di lavoro variabile da 8,80 m a 10,02 m, offrono prestazioni elevate e massima flessibilità grazie al deposito variabile dell'andana. I due nastri trasportatori sono ammortizzati in modo ottimale, così l'adattamento delle falciatrici al terreno non ne viene condizionato.

Massima flessibilità e redditività

I nastri trasportatori sono azionati dall'impianto idraulico del trattore, rulli acceleratori aggiuntivi sono disponibili su richiesta. L'intero sistema è compensato idraulicamente, offrendo così un eccezionale adattamento al terreno. I nastri trasportatori trasversali sono smontabili a piacere.

Regolazione continua della velocità del nastro

• Manualmente mediante valvole sul corpo del nastro con terminale di comando SELECT CONTROL

• Regolazione elettrica per ciascun nastro con terminale di comando POWER CONTROL

Su richiesta per deposito ottimale dell'andana

• Rullo acceleratore, regolabile meccanicamente in altezza, per adattamento alla larghezza dell'andana

• Pettine formaandana per andane compatte in caso di azionamento unilaterale dei nastri COLLECTOR

La compensazione idraulica delle barre falcianti ne riduce l'usura, incrementando così la longevità della macchina. Inoltre la compensazione idraulica garantisce una riduzione della presenza di ceneri grezze nel foraggio ed una riduzione del consumo di carburante. Quindi la compensazione idraulica delle barre falcianti contribuisce ad una maggiore redditività della macchina.

• Maggiore redditività della macchina

Grazie al sistema integrato di monitoraggio dei nastri, è possibile evitare un intasamento delle barre falcianti grazie ai nastri trasportatori trasversali spenti. Viene emesso un segnale acustico, quando i nastri trasportatori trasversali sono in posizione di lavoro, ma non sono in funzione.

Lubrificazione automatica centralizzata disponibile su richiesta

Lubrificazione ottimale e continua per NOVACAT A10 ED COLLECTOR e A10 RCB COLLECTOR. Tutti i punti di ingrassaggio (tranne gli alberi cardanici) vengono alimentati da una pompa elettrica per la lubrificazione.
