IMPRESS V Рулонные пресс-подборщики с камерой прессования изменяемого объема

Сельскохозяйственная техника должна быть надежной. Безотказная работа в любую погоду независимо от вида заготавливаемого корма – вот главная особенность рулонных пресс-подборщиков PÖTTINGER IMPRESS.

Для любых условий эксплуатации

Надежное начало процесса формирования рулона также с полным набором ножей (32 штуки) в любых условиях эксплуатации:

• В дождливую и сухую погоду;

• Для заготовки соломы, сена или сенажа;

• Машина для любых условий эксплуатации, не имеющая равных на рынке.

Производительность

Высочайшая производительность везде и всегда:

• Управляемый подборщик с маятниковым ходом для максимального подбора.

• Инновационный перекидывающий ротор LIFTUP позволяет достичь высочайшего уровня производительности.

• В случае переполнения, возможность увеличения поперечного сечения канала позволит быстро и без труда решить проблему.

3-зонная настройка плотности сердцевины при наличии пресса с переменной камерой

Гибкая настройка давления прессования в трех зонах.

• До 6 опций предварительного выбора для индивидуальной настройки различных параметров сена, соломы и сенажа.

Первоклассный корм при любых условиях работы. С помощью PÖTTINGER IMPRESS мы обеспечиваем наилучшее качество обработки при любых условиях работы – будь то сенаж, сено или солома. Мы раскрываем новые возможности для уже знакомых систем и обеспечиваем на рулонных пресс-подборщиках такое же качество резки, как на прицепах-подборщиках – для получения первоклассного качества корма.

Уникальная мелкая резка в 36 мм

Длина резки в 36 мм на рулонных пресс-подборщиках – это уникальный по мировым меркам показатель, способствующий лучшему уплотнению прессуемого материала.

• Бóльшая масса рулона при заготовке всех видов кормов (сенажа, сена, соломы) в диапазоне +15 % из расчета количества ножей от 16 до 32.

• Экономия складской площади.

• Снижение затрат на обработку груза.

• Снижение расходов на транспортировку и хранение на складе.

• Повышение экономичности за счет меньшего расхода связующих веществ и пленки.

• Лучшее качество корма при сниженных расходах.

Сенаж: дополнительные преимущества более мелкой резки

• Лучшее уплотнение, бóльшая масса рулона – улучшенный процесс ферментации.

• Равномерное перемешивание – более высокая стабильность при ферментации.

• Более простая развязка рулонов.

• Меньше работы у машины для раздачи корма.

• Сниженный расход энергии.

Солома: дополнительные преимущества более мелкой резки

• Доизмельчение не требуется – снижение расходов.

• Оптимальный разрыв стеблей – более высокая поглощающая способность.

• Отсутствие пыления при последующей обработке.

• Экономия топлива до 20 % в сравнении с предварительным измельчителем.

• Измельченный корм имеет оптимальную структуру для кормления полнорационной смесью.

Адаптация к поверхности и подбор массы

Уникальная маятниковая система подборщика с маятниковым ходом 120 мм на граблинах.

• Максимальная производительность при высокой скорости движения.

• Гарантированно высокая подбирающая способность при тяжелых условиях работы.

• Прекрасная адаптация к особенностям поверхности и точное контурирование.

• Чистый корм и высочайшее качество сенажа.

Одинаковое качество нарезки

• Индивидуальная система защиты каждого ножа для стабильно высокого качества резки.

• Двухсторонние ножи TWIN BLADE

• Запасные ножи всегда в вашем распоряжении.

• Вдвое более длительный срок службы – неизменно одинаковое качество нарезки.

Качество рулонов

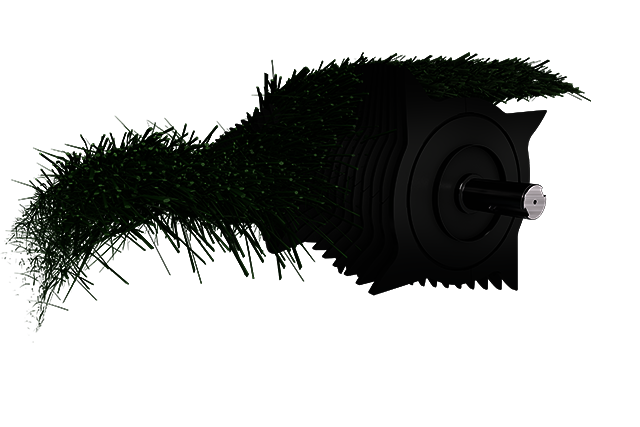

Инновационный ротор LIFTUP, установленный на пресс-подборщике PÖTTINGER IMPRESS, обеспечивает высокую пропускную способность пресса, а вместе с тем и равномерную загрузку камеры прессования по всей ширине. Преимущество для сельхозпроизводителей: это существенно уменьшает необходимость в привычной челночной езде для формирования рулонов правильной формы. Результат – еще больше комфора для водителя и рулоны, имеющие правильную форму.

Наши клиенты доверяют надежности. В случае с PÖTTINGER IMPRESS это качество проявляется в двух аспектах. С одной стороны, с использованием инновационных технологий мы облегчаем трудовой процесс на отдельных этапах, обеспечивая тем самым высокий уровень комфорта при работе. С другой – мы предлагаем уникальное преимущество в виде надежности эксплуатации при любых условиях и гарантируем, что пресс-подборщик IMPRESS сможет доказать свои неоспоримые технические качества в любой ситуации.

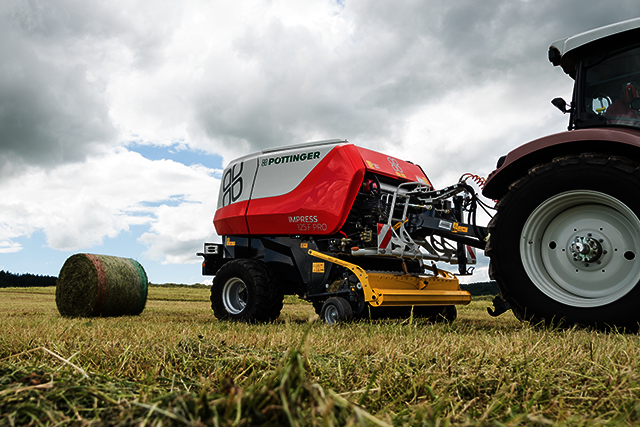

Надежность работы

• Оптимальная обработка любого материала (сенажа, сена, соломы) независимо от условий эксплуатации.

• Надежное начало процесса формирования рулона за счет потока массы по касательной даже с полным набором ножей (32 штуки) в любых условиях эксплуатации.

Минимальное попадание грязи

Незначительные потери измельченной массы благодаря бережному пропусканию потока.

• Возврат просыпавшегося измельченного корма в общий поток.

• Минимальное попадание грязи в режущий блок благодаря его верхнему расположению.

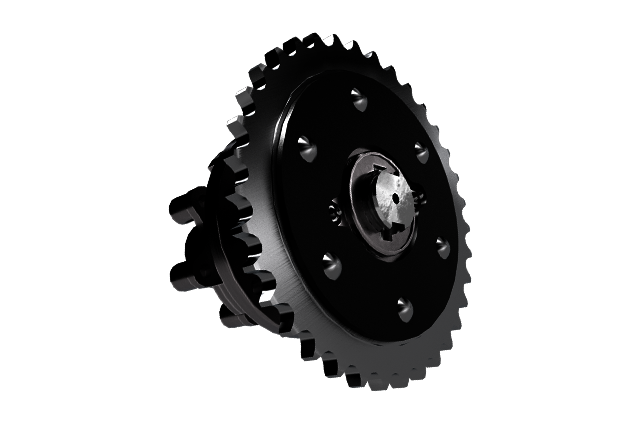

• Индивидуальная защита каждого ножа Nonstop.

• Отсутствие загрязнений на предохранителях в отличие от традиционных систем.

Качество лакировки

В PÖTTINGER применяются два метода лакирования – это KTL (катодное электрофоретическое лакирование / грунтование) и порошковое финишное лакирование.

• Максимально экологичный метод лакирования.

• Производство и обработка происходят без использования растворителей.

• Высокая эластичность и долгий срок службы.

• Отсутствие образования трещин при ударном напряжении или деформировании.

• Отменная защита от коррозии.

• Все полости покрываются сплошным слоем.

• Превосходная стойкость к УФ-излучению.

Сельскохозяйственная техника должна облегчать работу. Даже когда мы не можем уменьшить объем работы сельхозпроизводителей и подрядчиков, мы облегчаем им работу и благодаря нашим инновационным стандартам выводим качество жизни на новый уровень. Рулонный пресс-подборщик IMPRESS демонстрирует, как мощность и комфорт могут прекрасно друг друга дополнять.

Комфорт в работе

Исключительно простое техническое обслуживание.

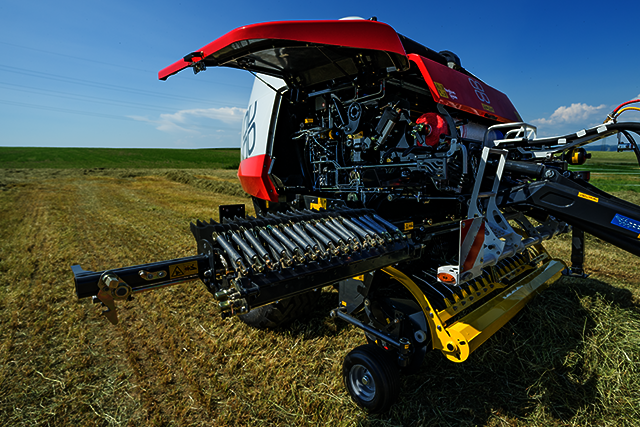

• Техническое обслуживание режущего блока на комфортной для работы высоте.

• Техническое обслуживание режущего блока вне опасной зоны рулонного пресс-подборщика.

• Максимальная безопасность.

Сокращение колебаний

• Значительное снижение колебаний с левой и правой стороны благодаря равномерной по ширине загрузке камеры прессования.

• Меньше нагрузки для водителя.

• Рулоны правильной формы.

Предварительный выбор ножей

• Запатентованная система включения группы ножей.

• Гибкий выбор желаемого количества используемых ножей (0–16 / 16 / 32 ножа).

Подборщик с максимальной пропускной способностью

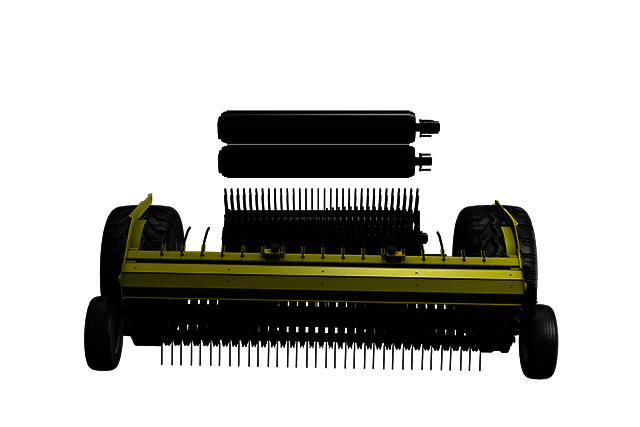

Управляемый подборщик с маятниковым ходом

Управляемый подборщик с маятниковым ходом

Ведение подборщика PÖTTINGER с шириной захвата 2,05 м (серийно на моделях MASTER) или 2,30 м (серийно на моделях PRO) осуществляется посредством расположенных с обеих сторон направляющих дорожек из стали. Ведомые регулируемые граблины подборщика управляются сзади и оптимально адаптируются к поверхности поля. Это гарантирует получение чистого корма.

Благодаря активным сторонам граблин разной длины до точки управления обеспечивается идеальная подача растительной массы к ротору.

В сочетании же с уменьшенной скоростью вращения растительная масса не «прочесывается», а интенсивно подается к ротору.

Пять рядов управляемых граблин обеспечивают стабильно высокую подбирающую способность даже при высокой скорости движения и сложных условиях работы.

• Копирующие колеса с возможностью простой регулировки высоты.

• Функция подвешивания подборщика имеет 8 настроек для работы с соломой.

• Прижимной ролик диаметром 200 мм и загрузочные стержни для максимальной подбирающей способности.

Два варианта ширины подборщика

Пять рядов управляемых граблин

IMPRESS MASTER

2,05 м, с жесткими копирующим колесами / опция: 2,30 м, с копирующими колесами, расположенными за подборщиком.

IMPRESS PRO

2,30 м, с копирующими колесами, расположенными за подборщиком.

Превосходная адаптация к поверхности – чистый корм

Копирование поверхности поля

Центральная подвеска и два шарнирно установленных кронштейна обеспечивают полную подвижность подборщика и уникальный маятниковый ход в 120 мм на граблинах. Регулируемые по высоте копирующие колеса (16 x 6,5-8) точно повторяют поверхность при подборе и обеспечивают идеальное копирование поверхности на поворотах.

Идеальный поток корма

Поток корма

Валковый ролик с прижимной решеткой гарантирует идеальный поток массы даже при высокой скорости подбора и любом типе корма.

Два подающих шнека с каждой стороны способствуют оптимальному сведению массы в общий поток. В особенности при работе с сухой массой шнеки за счет эффективной подачи обеспечивают огромную пропускную способность.

Жить сельским хозяйством

Будучи специалистами в своей области, мы в PÖTTINGER ежедневно сталкиваемся с испытаниями в поле.

Поток корма по касательной

Поток корма по касательной

Прессование можно начать в любой момент и при любых условиях. Машина для любых условий эксплуатации: в дождливую или сухую погоду, для сена, соломы или сенажа.

32 ножа


16 ножей

Запатентованная завихренная форма

Камера загружается равномерно и по всей ширине. Снижается необходимость в челночной езде для формирования рулонов правильной формы.

Идеальный поток массы

Поток массы IMPRESS


Схематическое представление потока массы IMPRESS

Раскрытие новых возможностей прессования потока растительной массы имеет множество преимуществ. Во-первых, технология LIFTUP обеспечивает естественный поток массы, при котором корм подается в камеру прессования по касательной под оптимальным углом. Большая длина канала подачи способствует тщательному перемешиванию растительной массы. Таким образом, рулоны сохраняют форму даже при многократной перевозке.

• Подача корма в камеру прессования по касательной для надежного начала формирования рулона.

• По два пусковых вальца сверху и снизу.

• Ротор со спирально расположенными рядами граблин имеет диаметр 650 мм.

• Ротор обеими сторонами располагается в самоустанавливающихся роликовых подшипниках.

Чистящий ротор

Чистящий ротор (очиститель)

Благодаря чистящему ротору (очистителю) ценный измельченный корм снова возвращается в общий поток (1). Эта уникальная концепция позволяет эффективно решить проблему высоких потерь измельченной массы при большом количестве ножей. Результатом является высокая пропускная способность при одновременно низких потерях измельченной массы.

• Просыпавшийся измельченный корм попадает в возвратную шахту, откуда поступает к очистителю и возвращается в общий поток(2).

Расположенный сверху режущий блок для мелкой резки

Режущий блок для мелкой резки


Короткая нарезка

Качество резки на рулонных пресс-подборщиках как на прицепах-подборщиках. Модели IMPRESS PRO: мелкая резка в 36 мм за счет 32 ножей

Новый выдвижной режущий блок для мелкой резки FLEXCUT 32, состоящий из 32 двухсторонних ножей TWIN BLADE, позволяет добиться теоретической длины измельчения в 36 мм по всей ширине.

Таким образом, компании PÖTTINGER, мировому лидеру рынка в производстве прицепов-подборщиков, впервые удалось обеспечить на рулонных пресс-подборщиках такое же качество резки, как на прицепах-подборщиках. Мелкая резка подходит не только для заготовки сенажа, но также для сена и соломы – это уникальное решение.

Модели IMPRESS MASTER: 16 ножей, расстояние между ножами 72 мм

Подвижное днище камеры

Легкое устранение переполненности

В случае переполнения, линейное перемещение днища камеры позволяет на короткое время увеличить поперечное сечение канала (1). Это дает возможность быстро и без труда решить проблему перезаполнения.

Различные варианты резки

Варианты резки

PRO Кол-во ножей 0–16/16/32

MASTER Кол-во ножей 0–16/16

Держатель режущего блока позволяет закрепить до 16 ножей (MASTER и PRO) для реализации различных вариантов резки. Они всегда активны при выводе режущего блока. Посредством валов контроллера А и В размещенные ножи можно по выбору подводить или отводить.

Включение различных групп ножей

Переменное включение группы ножей

Кол-во ножей на держателе режущего блока

PRO Кол-во ножей 0 - 16

MASTER Кол-во ножей 0 - 16

На квадратном профиле блокировки валов контроллера группы ножей А и В посредством рычага режущего блока переводятся в активное или пассивное состояние.

Вал контроллера А

PRO Кол-во ножей 0 - 16

MASTER Кол-во ножей 0 - 8

Вал контроллера В

PRO Кол-во ножей 16

MASTER Кол-во ножей 0 - 8

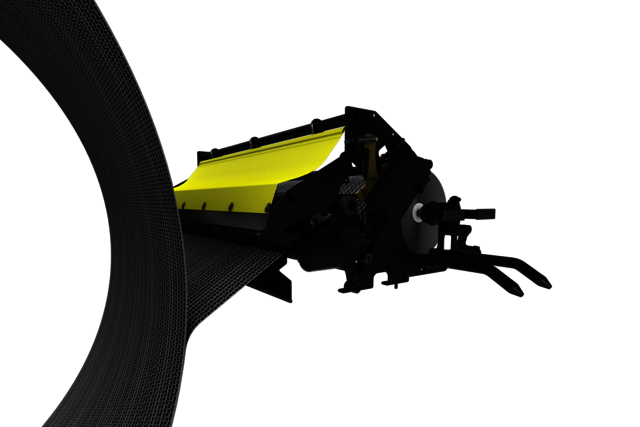

Рулоны плотно обматываются сеткой в соответствии с заданным количеством оборотов. Обмотка сеткой тоже имеет свои особенности: Подающая листовая секция обеспечивает надежную подачу сетки в камеру прессования. Сетку можно заранее ввести в камеру прессования.

Когда подводится подвижный блок подачи сетки, тормоз сетки деактивируется. Как только сетка поступила в камеру прессования, тормоз сетки активируется, благодаря чему она с самого начала остается туго натянутой.

• Размер сетки: макс. ширина 1,30 м, диаметр до 31 см.

• С обеих сторон позади обшивки имеется крепление для запасного рулона сетки.

Замена сетки

При возврате контактного ролика тормоз активируется, и зажимной кулачок можно отвинтить.

IMPRESS MASTER

Начало процесса обмотки осуществляется вручную или в автоматическом режиме с подгонкой под диаметр рулона.

IMPRESS PRO

• Начало процесса обмотки осуществляется вручную или в автоматическом режиме с подгонкой под диаметр рулона.

• Автоматика ISO: начало процесса обмотки при остановке машины.

Автоматика подборщика

После того, как стартовал процесс обмотки, подборщик автоматически поднимается.

Надежность работы

По два пусковых вальца сверху и снизу.

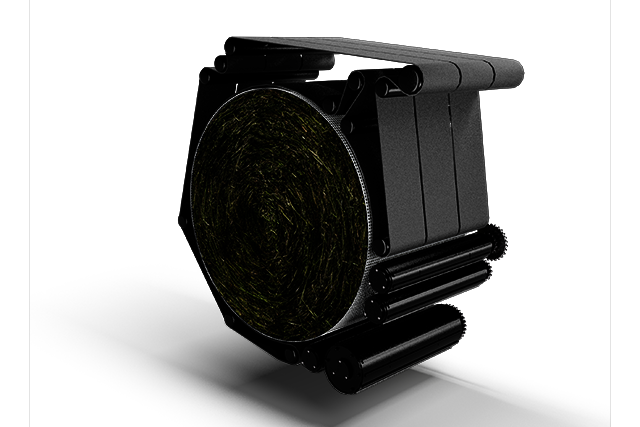

Наши клиенты доверяют надежности. Камера прессования оснащена двумя пусковыми вальцами сверху и снизу, которые обеспечивают надежное начало процесса формирования рулона в любой ситуации. Все прессующие вальцы рассчитаны на высочайшее давление прессования и за счет этого отличаются максимальной надежностью эксплуатации.

Регулируемое по высоте дышло

Универсальное дышло

Универсальное дышло бесступенчато регулируется по высоте с помощью двух шпинделей. В виде опции доступна нижняя сцепка с вращающейся серьгой.

• Все шланги и кабели компактно стянуты креплениями.

• Опорная стойка облегчает снятие и навеску.

IMPRESS с тандемной осью

Тандемные оси

В виде опции для максимально плавного хода на дороге и в поле (солома). Шины 380/55-17, 500/50-17, 520/50 R 17

Удобный в обслуживании

Автоматическая смазка цепи делает техническое обслуживание еще проще и обеспечивает длительный срок службы пресса.

Модели MASTER

Смазка

• Автоматическая смазка цепи. (1)

• Смазка подшипников прессующих вальцов или подшипников ремня для прессования через планку централизованной системы смазки. (2)

Модели PRO

Смазка

• Автоматическая смазка цепи. (1)

• Смазка подшипников прессующих вальцов или подшипников ремня для прессования через прогрессивный распределитель. Маслёнка для смазки.

• Опционально автоматическая смазка консистентным веществом. (3)

Комфорт

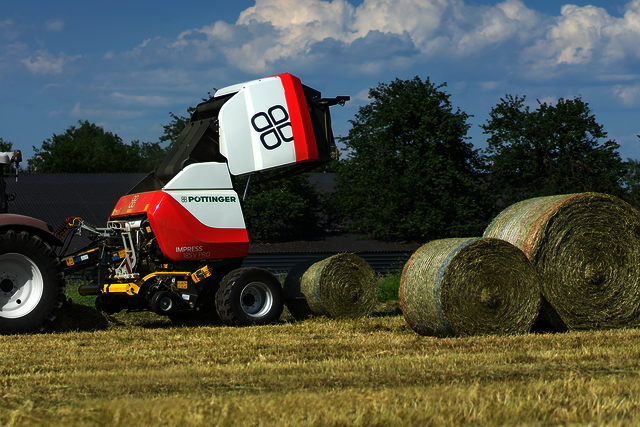

Автоматика задней двери

Автоматическое открывание задней стенки после завершения процесса обмотки, автоматические закрывание задней стенки (только при использовании платформы для рулонов).

SELECT CONTROL – электронное преселекторное включение. Серийно на моделях MASTER

SELECT CONTROL

• Все функции выбираются через терминал

• Высококачественный корпус из 2 компонентов с дисплеем и индикацией состояния

• Выпуклые клавиши с подсветкой для оптимальной видимости ночью

• Блок управления на магните

• Счетчик общего количества рулонов и дней

• Настройка плотности сердцевины рулона в 3 зонах

• Звуковой сигнал перед началом прессования

• Звуковой сигнал по окончании

• Индикатор натяжения ремня (V), давление прессования (F), диаметр, число слоев сетки

• Индикатор направления движения

• Режимы автоматики: автоматика обмотки

• Символ статуса подборщика, ножей, дна и обмотки сеткой

• Настройка диаметра рулона, слоев сетки и давления прессования

Подключения гидравлики:

2 подключения двойного действия BG 3, 1 свободный обратный ход BG 4

POWER CONTROL – комфортное электронное управление. Серийно на моделях IMPRESS PRO

POWER CONTROL

• Все функции управляются напрямую через терминал

• Высококачественный корпус из 2 компонентов с большим цветным дисплеем и индикатором состояния

• 4 функциональные клавиши для комфортного управления дополнительными функциями

• Выпуклые клавиши с подсветкой для оптимальной видимости ночью

• Система диагностики: отображение сообщений об ошибке

• Серийно масляный фильтр

• Блок управления с присоской

• Счетчик общего количества рулонов и 3 отдельных клиентов

• Настройка плотности сердцевины рулона в 3 зонах

• Звуковой сигнал перед началом прессования

• Звуковой сигнал по окончании

• Индикатор натяжения ремня (V), давление прессования (F), диаметр, число слоев сетки

• Символ состояния подборщика, ножей и днища, обмотки сеткой и автоматической смазки (опция)

• Индикатор направления движения

• Режимы автоматики: автоматика обмотки, откидывания задней стенки (необходима платформа для рулонов) и подборщика

• Функция полуавтоматики с клавишей «Пуск / Пауза» для всех режимов автоматики – уникальное решение

• Настройка диаметра рулона, слоев сетки и давления прессования

Подключения гидравлики:

1 подключение двойного действия BG 4, 1 свободный обратный ход BG 4

1 Load Sensing (опционально), BG 2

CCI 100 ISOBUS – один блок управления для всего. Опционально для IMPRESS PRO

CCI 100 ISOBUS

Во всем мире ISOBUS стандартизирует электронную связь не только между трактором и навесным оборудованием, но и передачу данных между этими мобильными системами и офисным программным обеспечением сельхозпредприятия. Терминал ISOBUS CCI 100 компании PÖTTINGER не только выполняет те же функции, что и пульт управления POWER CONTROL, но и делает возможным профессиональное управление всеми машинами других производителей, совместимыми с ISOBUS.

• Прочный пластмассовый корпус.

• Высококачественный цветной сенсорный TFT-дисплей, 8,4 дюйма.

• Справа и слева по шесть программируемых клавиш (F1-F12)

• Световой сенсор и подсветка клавиш

• Счетчик общего количества рулонов и 20 отдельных клиентов

• Подключение USB для скриншотов и расширения программы обслуживания терминала

• Видеовход для камеры M12x1

• Совместимость с джойстиком AUX

• Колесико прокрутки с функцией подтверждения прямого введения и изменения расчетных значений

• Другие функции ISOBUS:

• Автоматика обмотки ISO (требуется сигнал скорости через сигнальный разъем)
