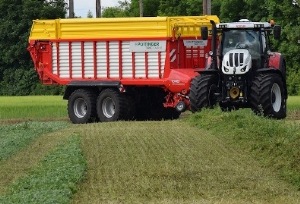

Víceúčelový velkoobjemový vůz TORRO 8010 L COMBILINE
Pokyny pro obsluhu stroje!
29.12.2017
Samosběrací vozy
Před uvedením stroje do provozu si pozorně přečtěte návod na používání stroje. V průběhu provozu dodržujte všechny bezpečnostní předpisy!

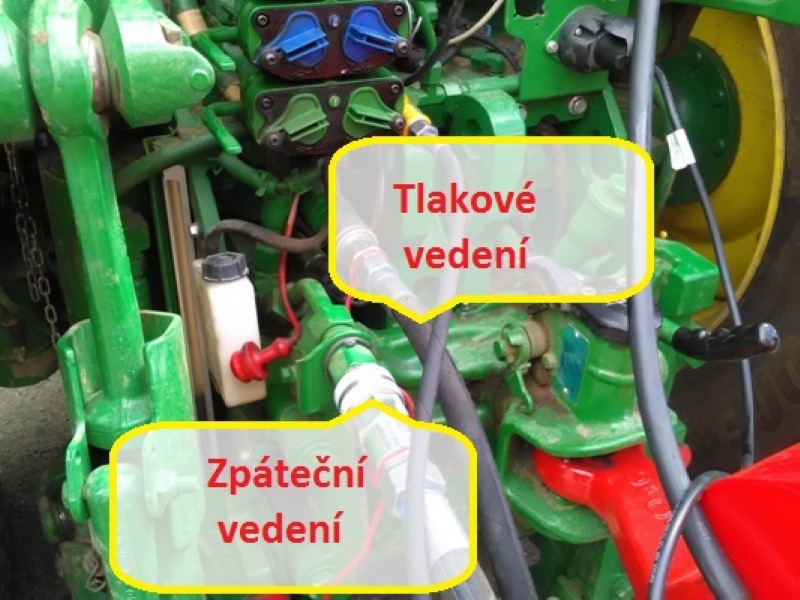

Obr. 1 - Zapojení hydraulického vedení.

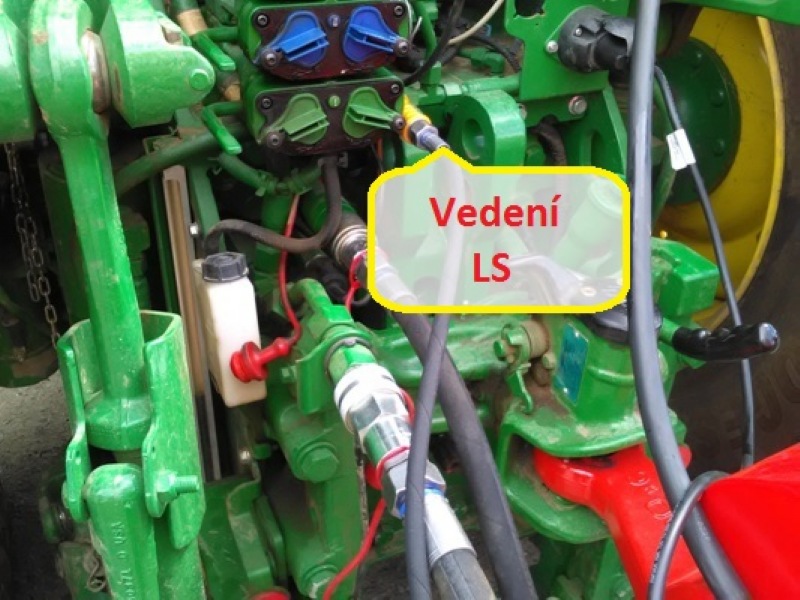

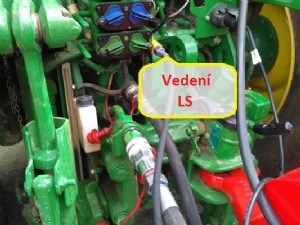

Obr. 2 - Stroj je vybaven vedením LS.

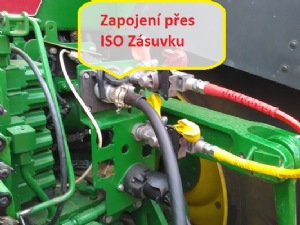

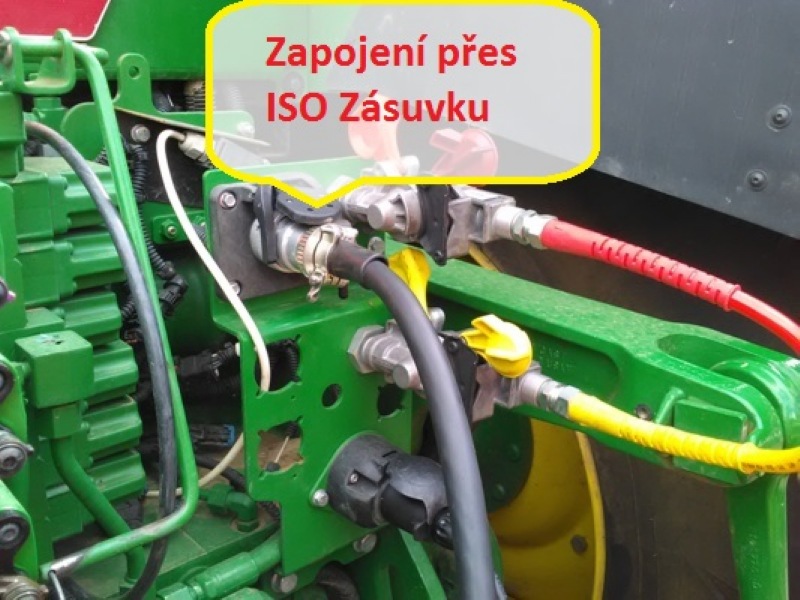

Obr. 3 – Připojení přes ISO zásuvku.

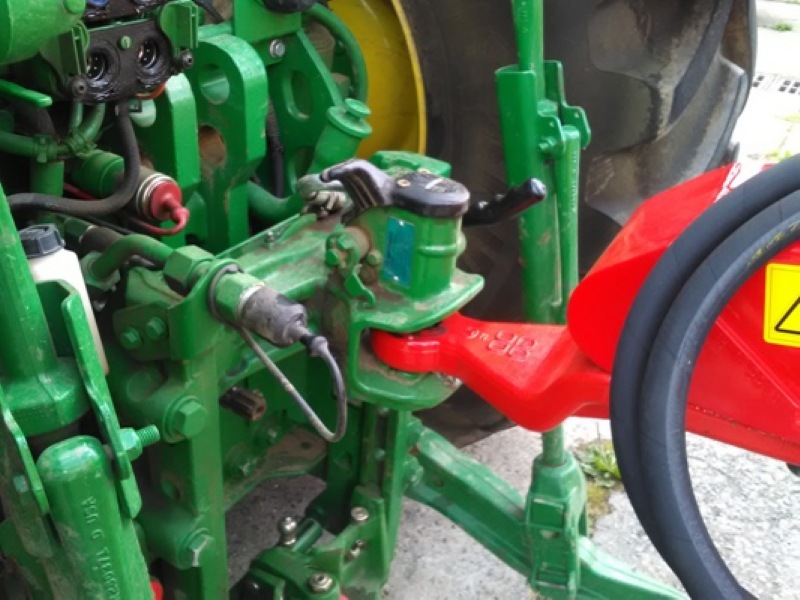

Obr. 4 – Připojení oje.

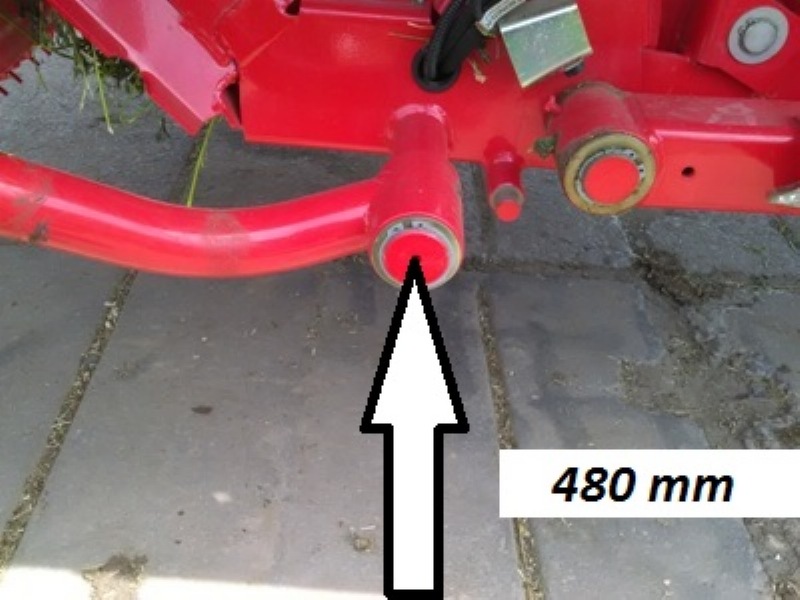

Obr. 5 - Nastavení přípojné oje – pro bezchybnou práci sběracího ústrojí musí být správně nastavený rozměr 480 mm.

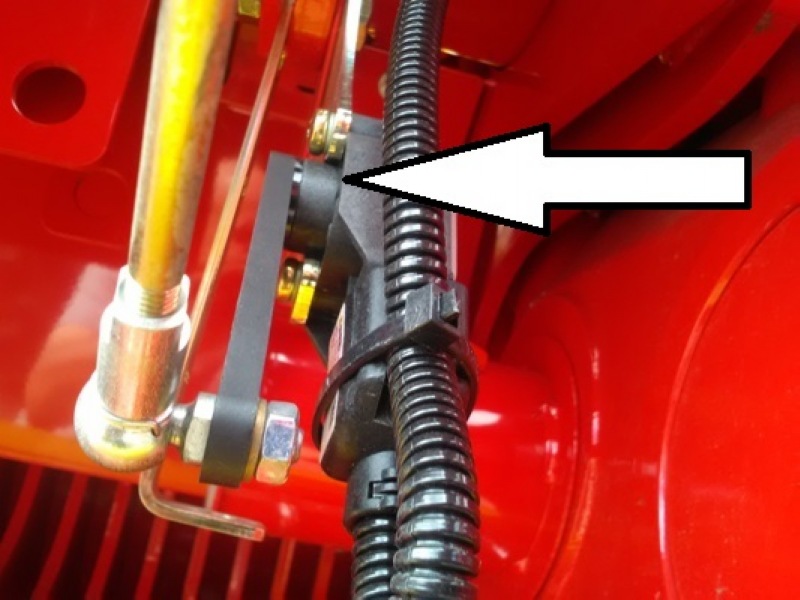

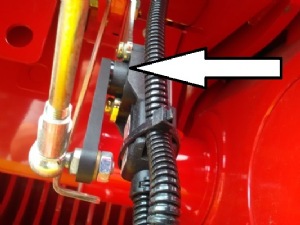

Obr. 6. - Nastavení se provede pomocí ovládacího panelu a senzoru oje.

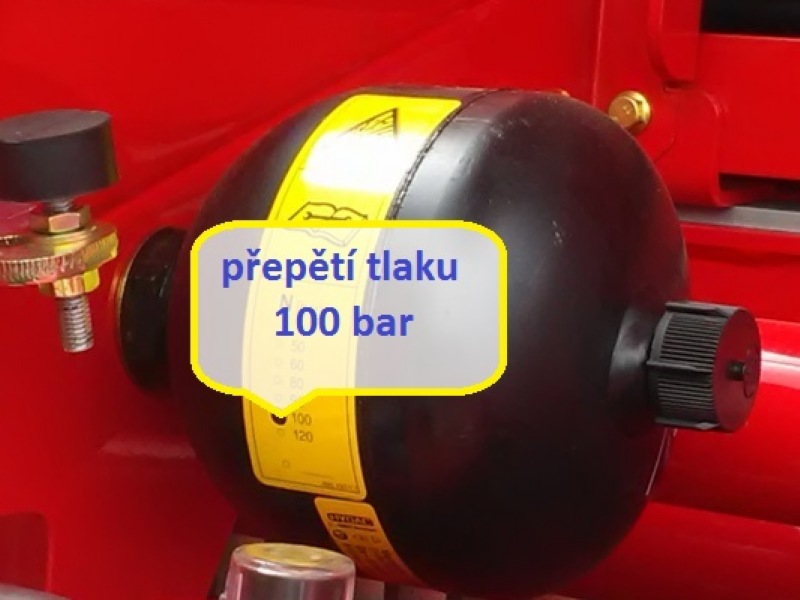

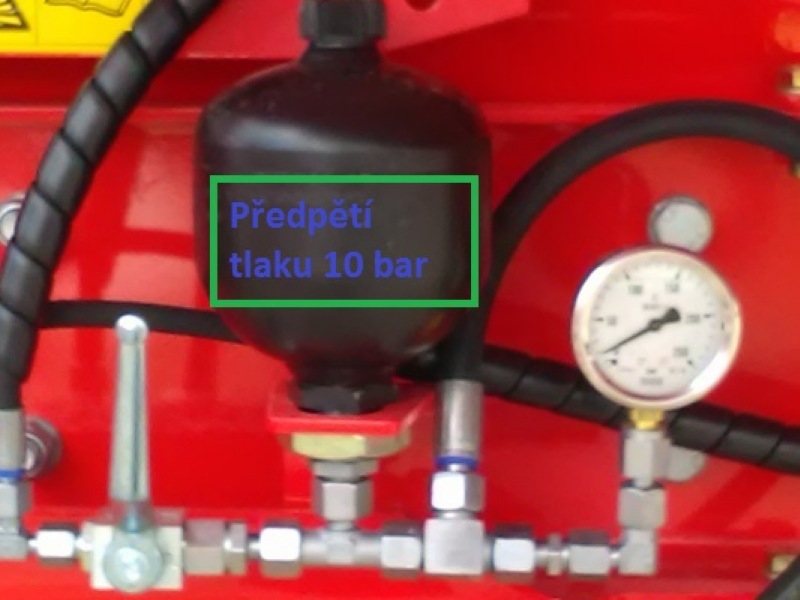

Obr. 7 - Akumulátor odpružení přípojné oje. Při transportu stroje jsou hydraulické válce vysunuté cca o 1 - 3 cm.

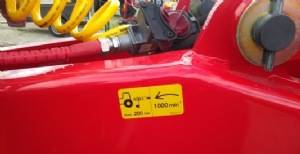

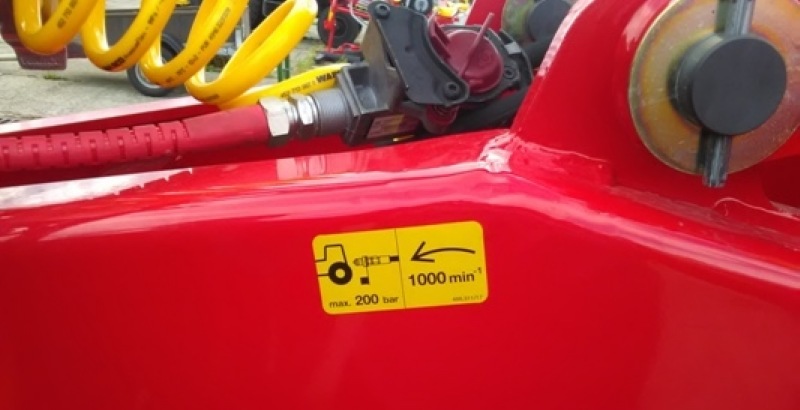

Obr. 8 - Hnací otáčky vývodové hřídele traktoru při práci musí být nastaveny na 1000 ot./min.
Obr. 9 - Nastavení odlehčení sběracího ústrojí. Zdvihneme sběrací ústrojí - požadovaný tlak v systému nastavíme pomocí krátkodobého otevření uzavíracího kohoutu (čím vyšší je tlak, tím větší je odlehčení).
Obr. 10 - Nastavení výšky sběracího ústrojí.

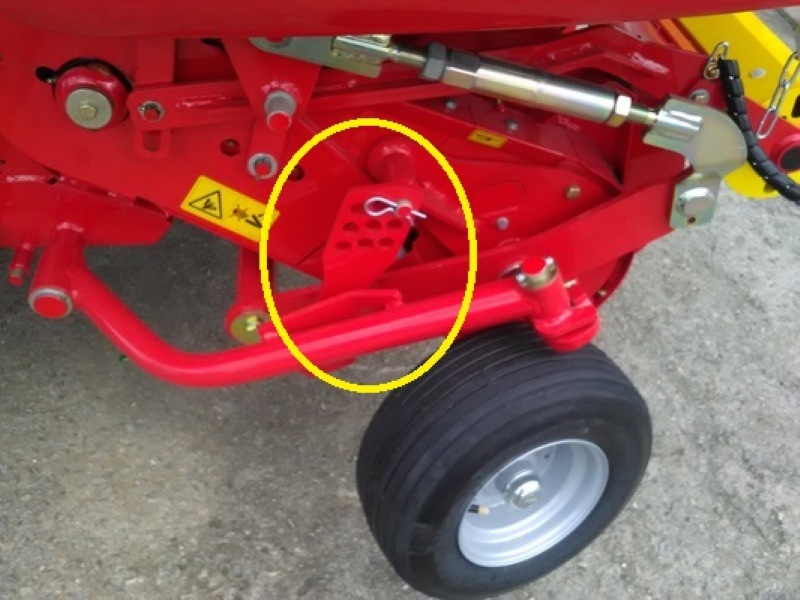

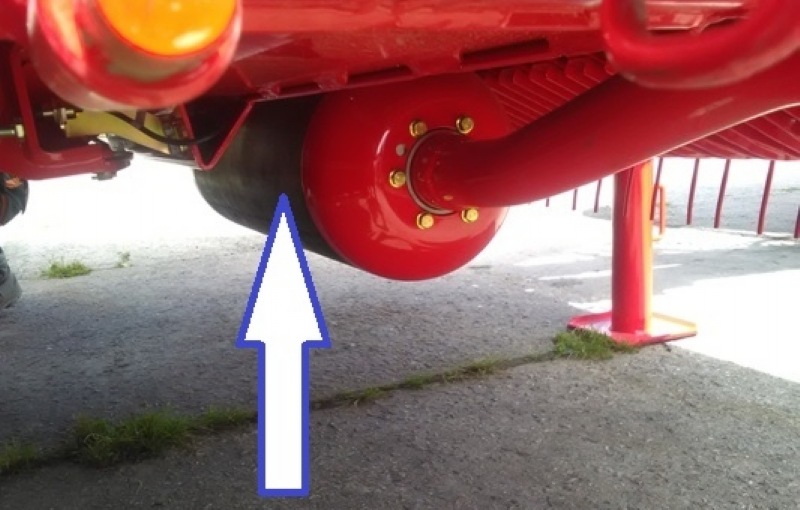

Obr. 11 – Opěrný kopírovací válec.

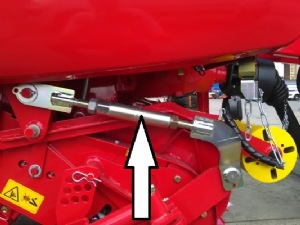

Obr. 12 - Nastavení opěrného válce. Válec musí být nastaven o 2 cm výše než nejnižší bod plechů válce kryjících prsty sběrače.

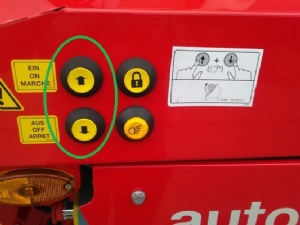

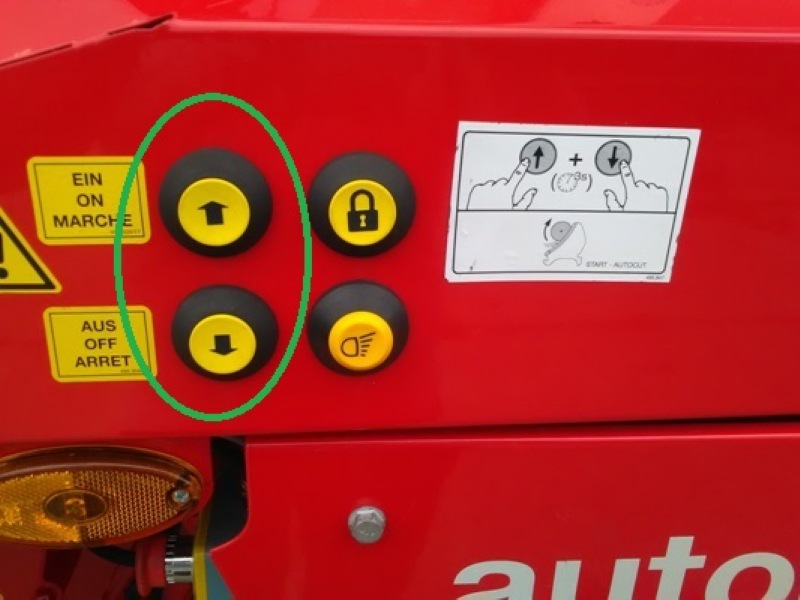

Obr. 13 - Externí tlačítka odklopení a zaklopení nosníku nožů.

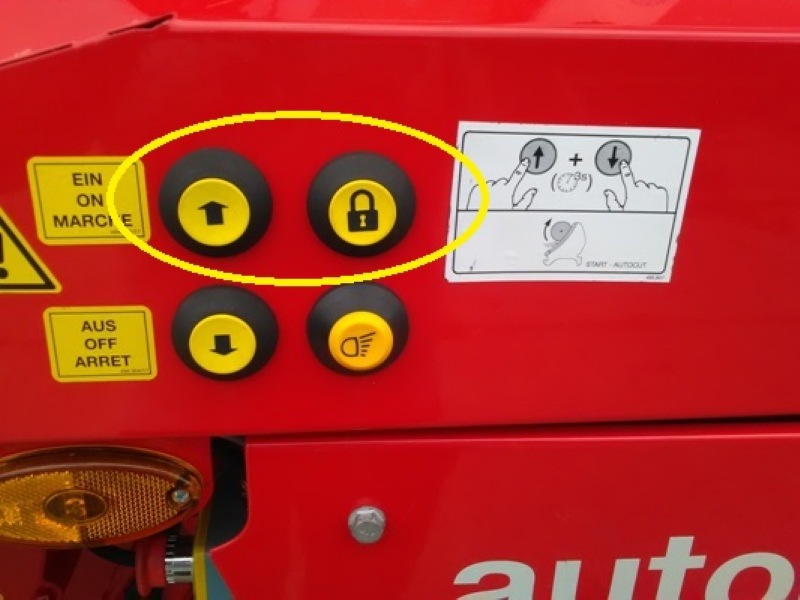

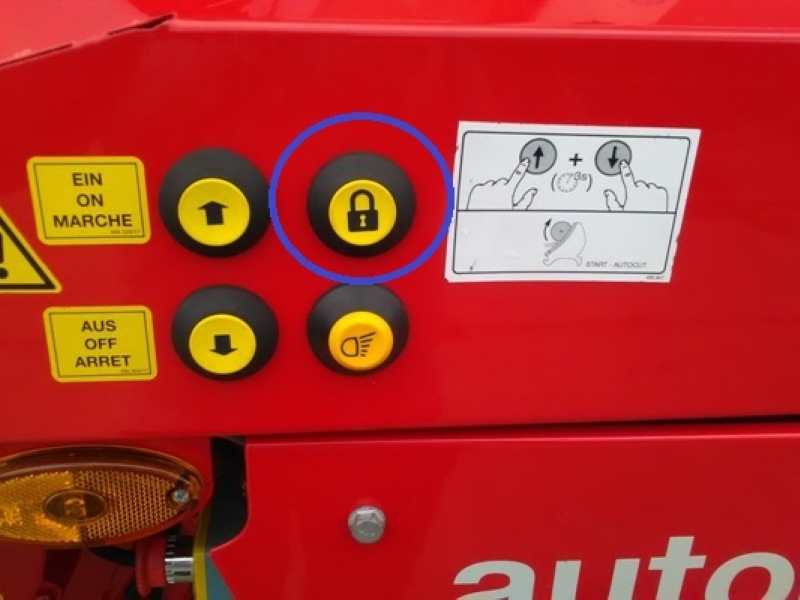

Obr. 14 - Tlačítko na odjištění nožů. Pro odjištění nožů je třeba stisknout tlačítko odjištění nožů současně s tlačítkem vyklopení nožů na obr. 15.
Obr. 15 - Tlačítko vyklopení nožů.

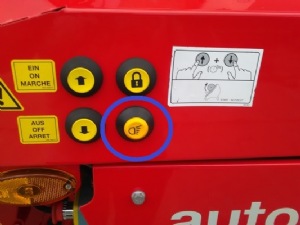

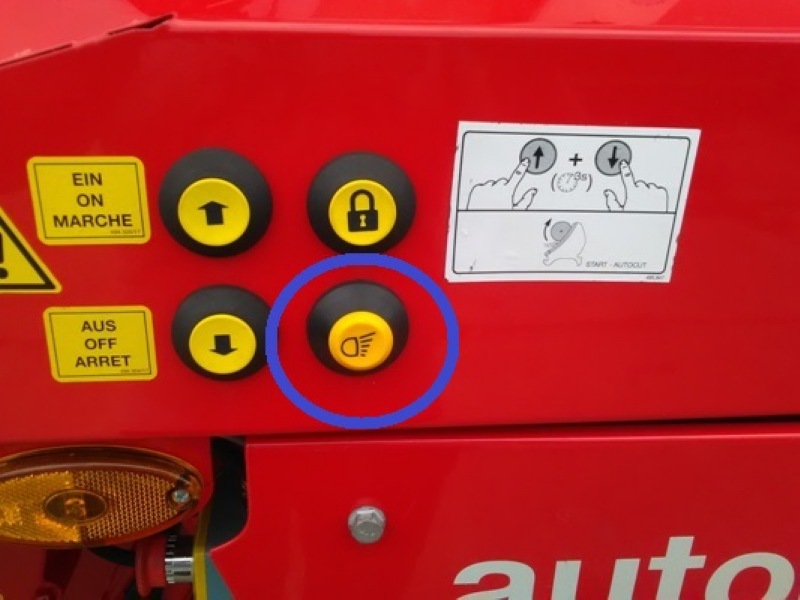

Obr. 16 – Tlačítko na osvětlení pracovního prostoru sběrače.
Obr. 17 – Senzor pozice nosníku nožů. Senzor pozice nosníku nožů rozlišuje mezi pracovní pozicí, pozicí ucpání a pozicí pro vyklopení nosníku nožů. Nakalibrujte senzor v menu SET před prvním použitím stroje.

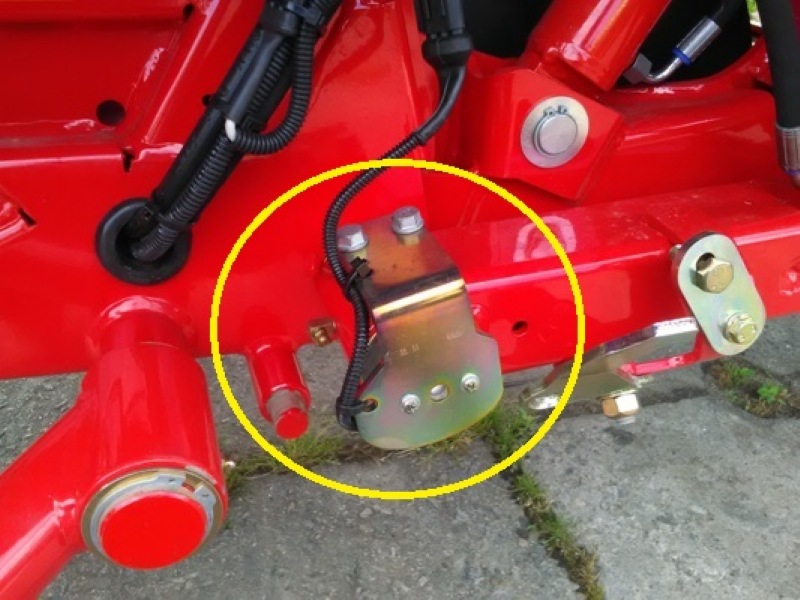

Obr. 18 – Senzor polohy nosníku nožů (odstup 7 – 8 mm).

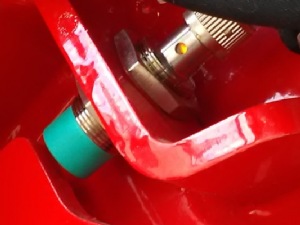

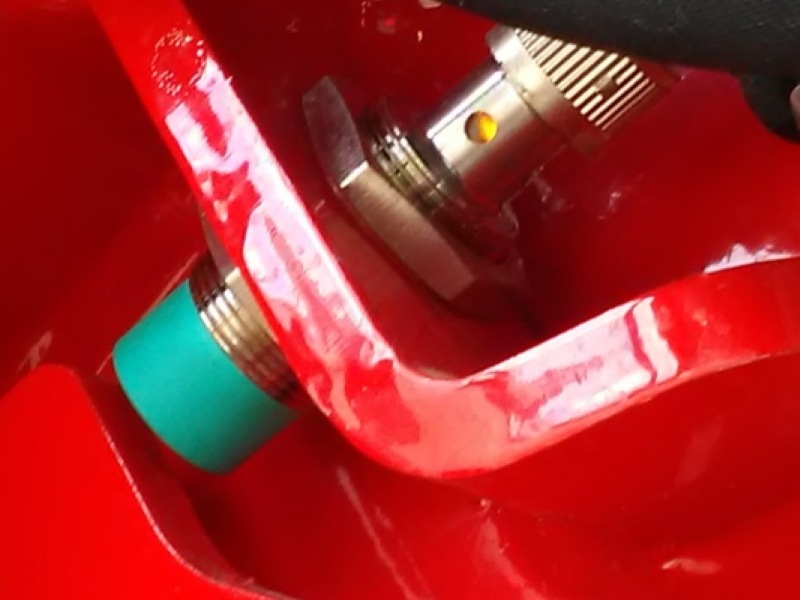

Obr. 19 – Senzor pro kontrolu pozice vysunutí nosníku nožů (odstup 4 mm).

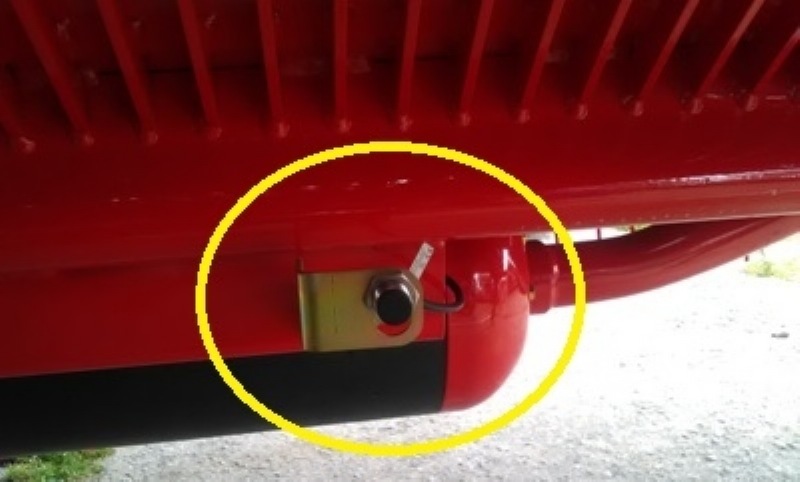

Obr. 20 – Dorazový šroub zaklopení nosníku do pracovní polohy.

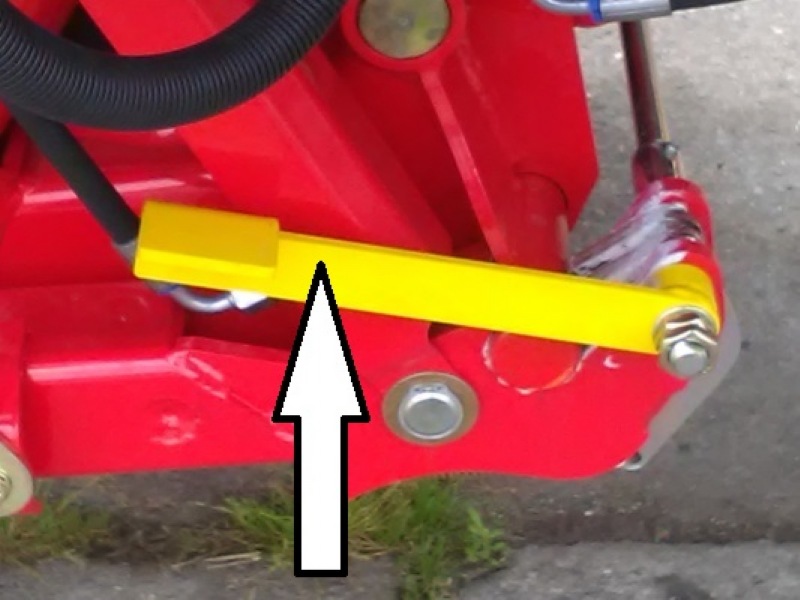

Obr. 21 - Páka na odjištění nosníku pro stranové vysunutí.

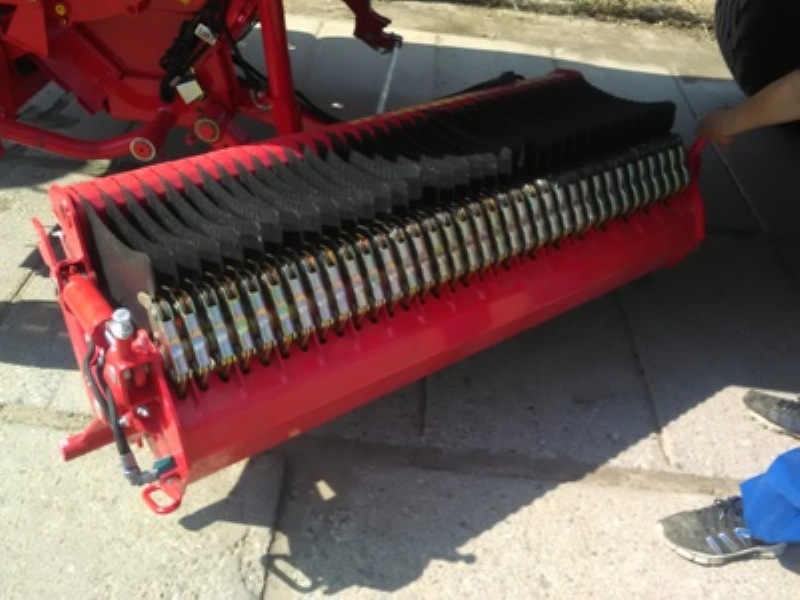

Obr. 22 – Vytažení nosníku nožů.

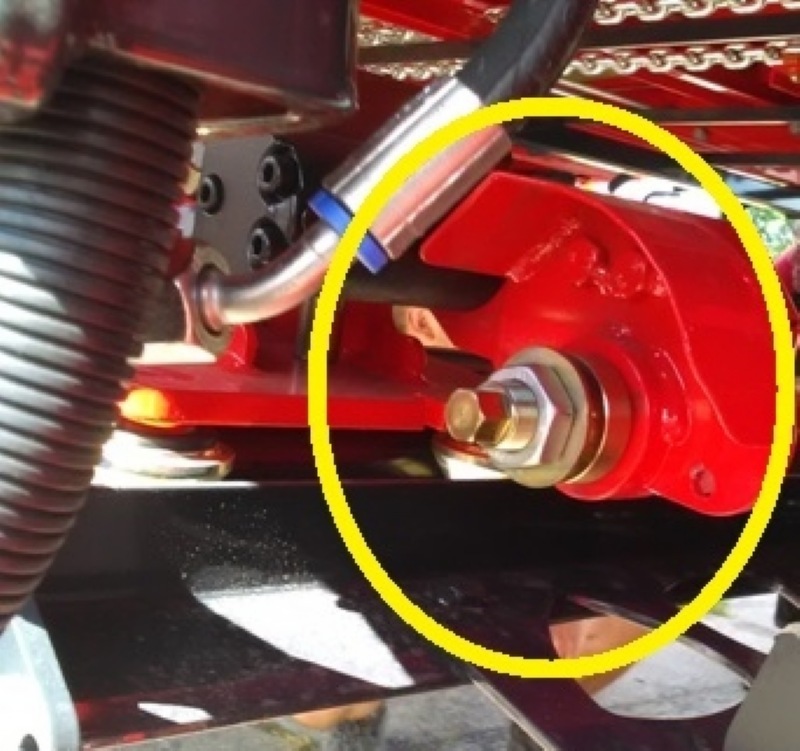

Obr. 23 - Pozice brusky nožů pro nasazení brusného kotouče.

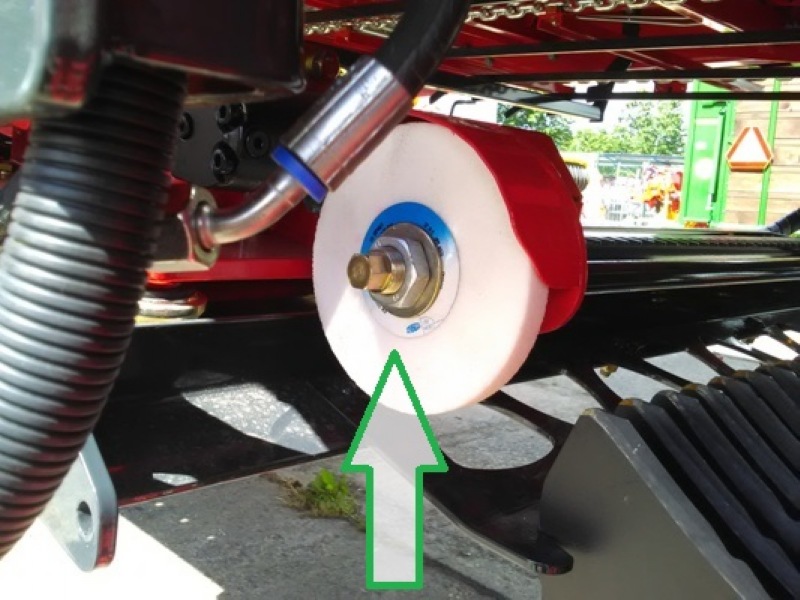

Obr. 24 – Nasazený brusný kotouč.

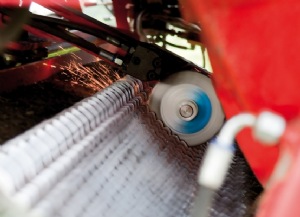

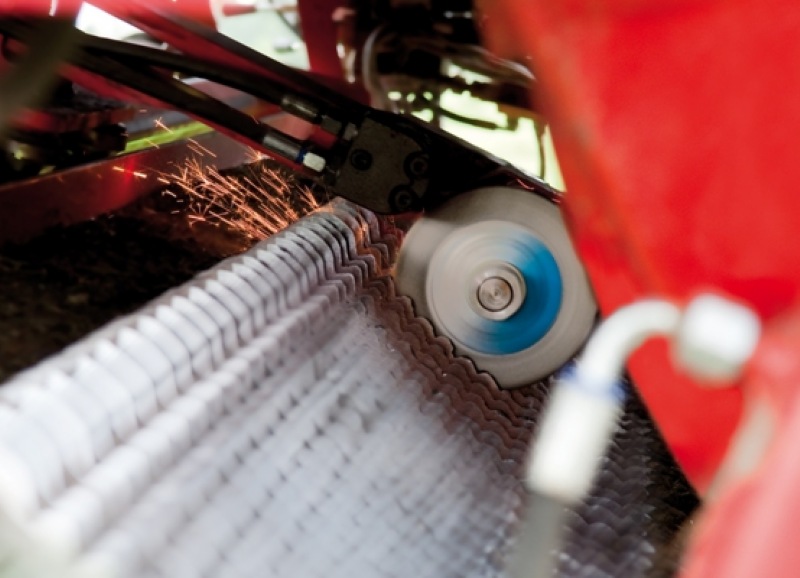

Obr. 25 – Broušení nožů.

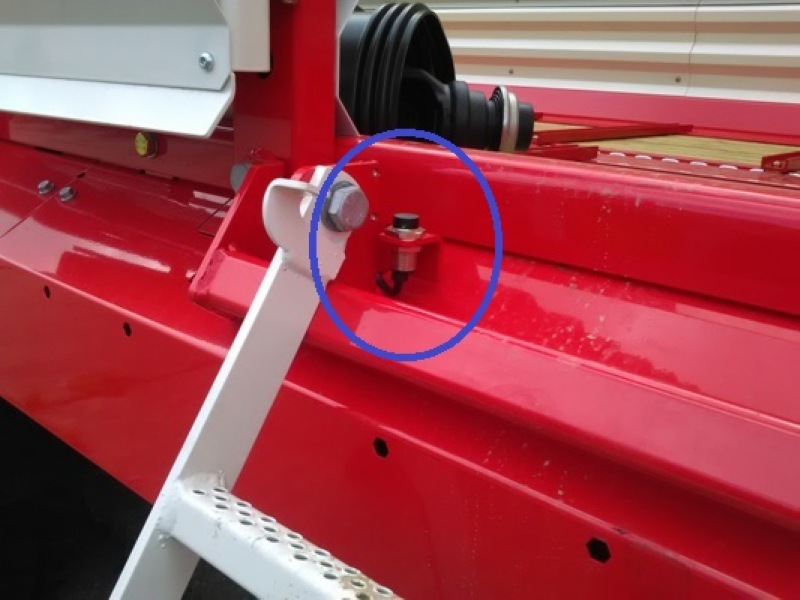

Obr. 26 - Čidlo nástupních schůdků. Při sklopení schůdků je hydraulika vozu nefunkční. Seřizovací rozměr čidla je 5 - 7 mm.
Obr. 27 - Senzor otevření zadní stěny (seřizovací rozměr 5 - 7 mm).

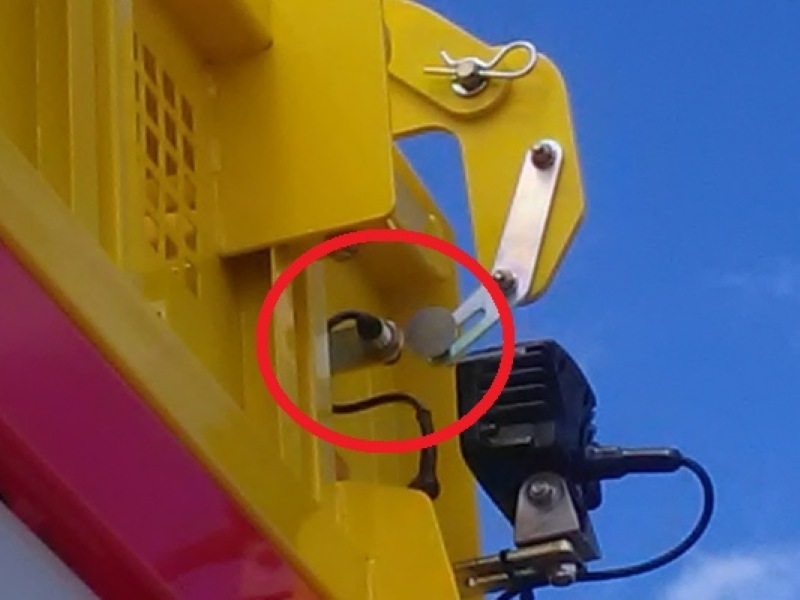

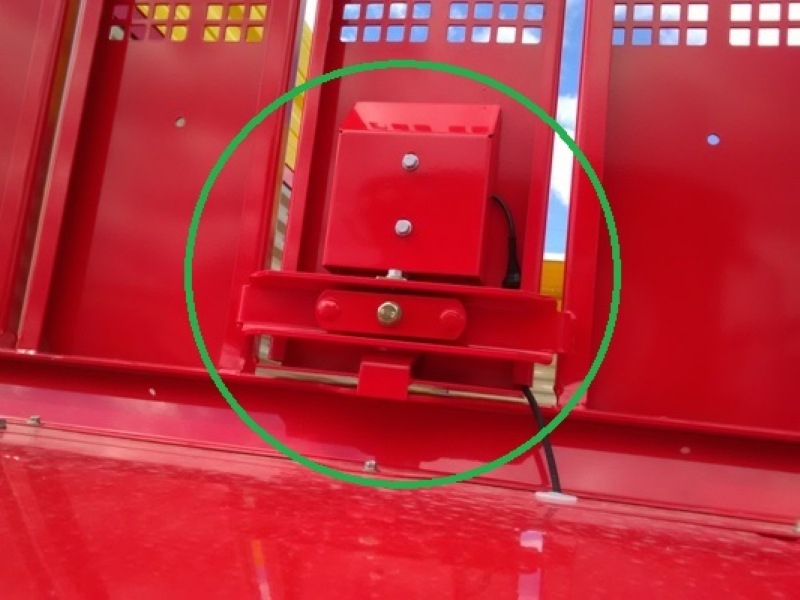

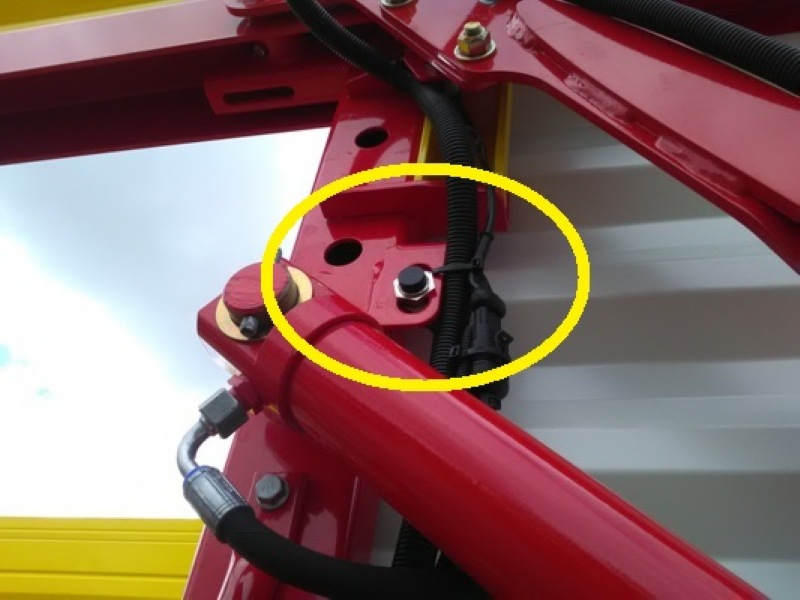

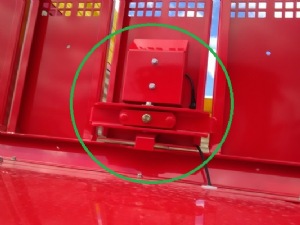

Obr. 28 - Plnící automatika - senzor horní (seřizovací rozměr 5 - 7 mm).
Obr. 29 - Plnící automatika - senzor spodní (seřizovací rozměr 5 - 7 mm).

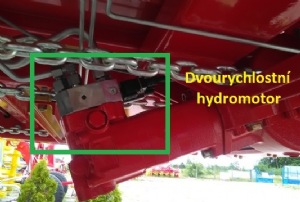

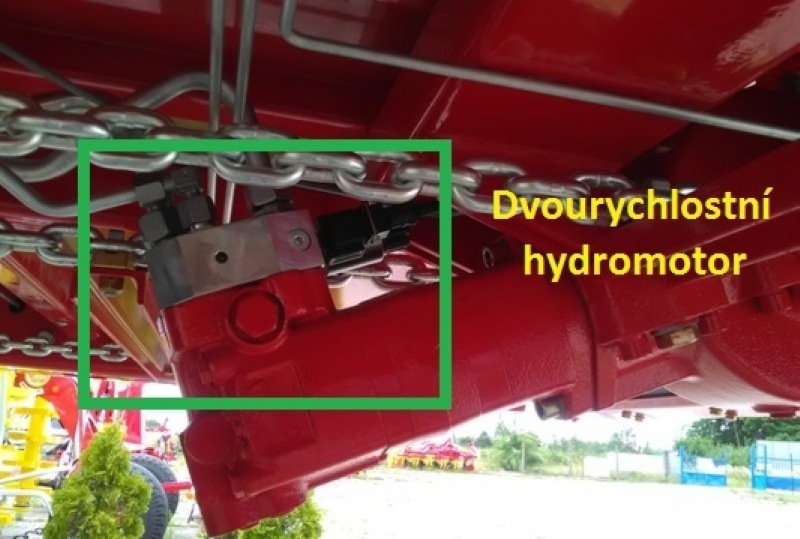

Obr. 30 – Dvourychlostní hydromotor podlahového dopravníku.

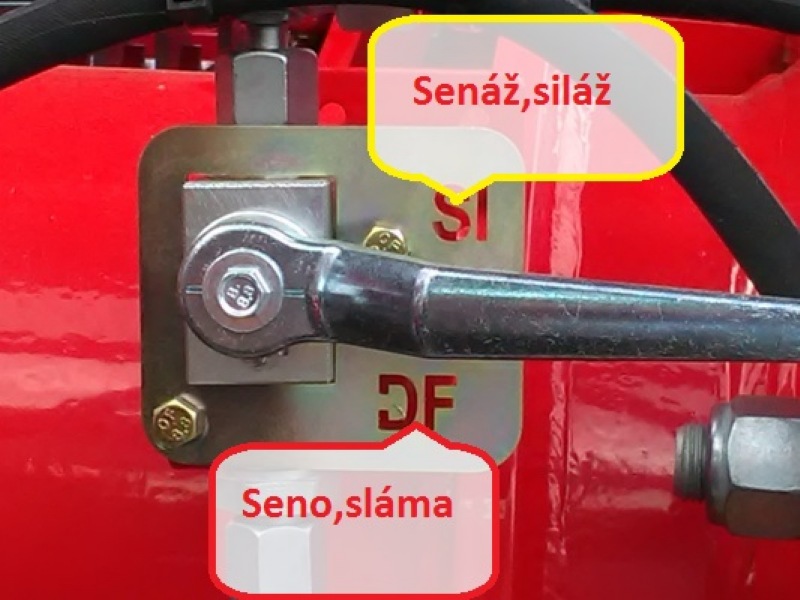

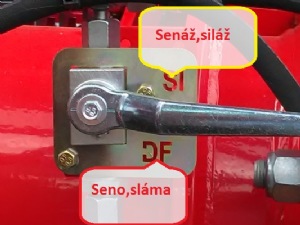

Obr. 31 - Ventil nastavení plné fůry. Jsou dvě možnosti nastavení: senáž a suchá píce - nastavte páku ventilu správně pro správnou funkci hlášení plného vozu.

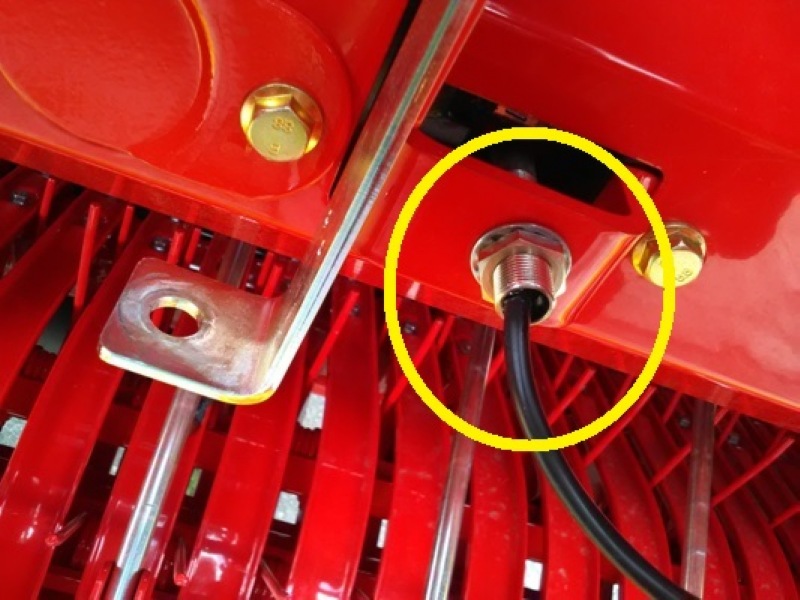

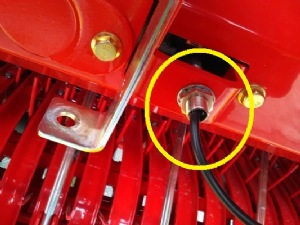

Obr. 32 – Senzor otáček vstupní hřídele.

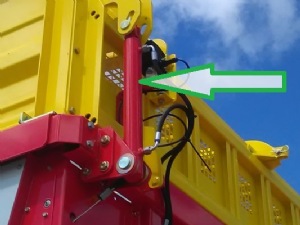

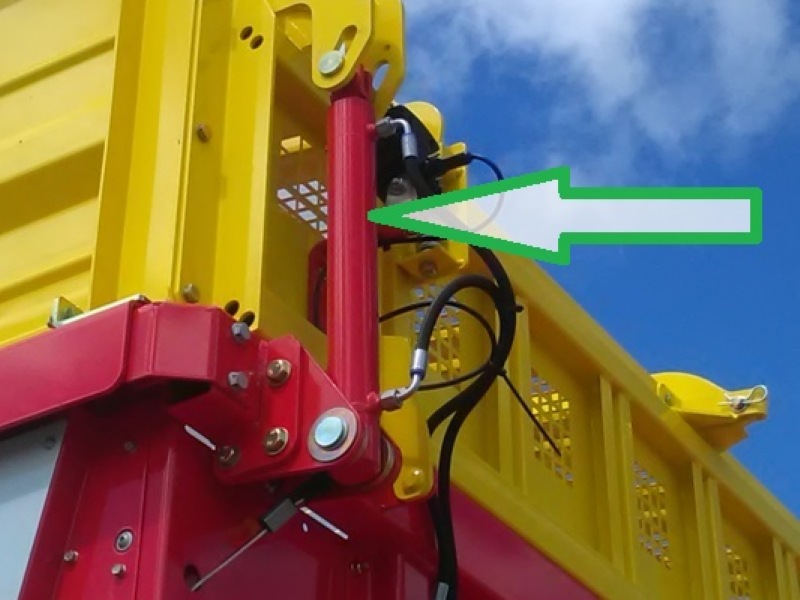

Obr. 33 – Hydraulický válec odklopení přední stěny.

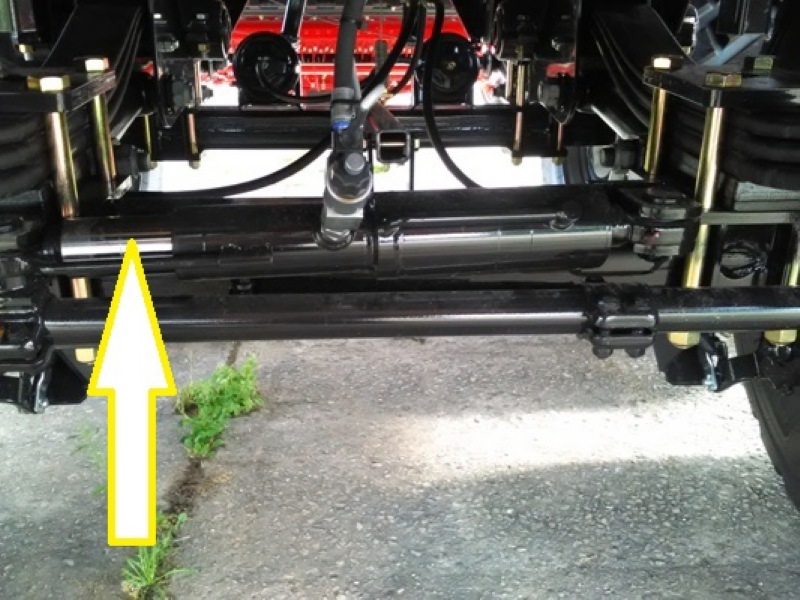

Obr. 34 - Řiditelná zadní náprava.

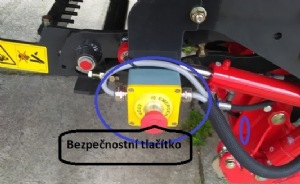

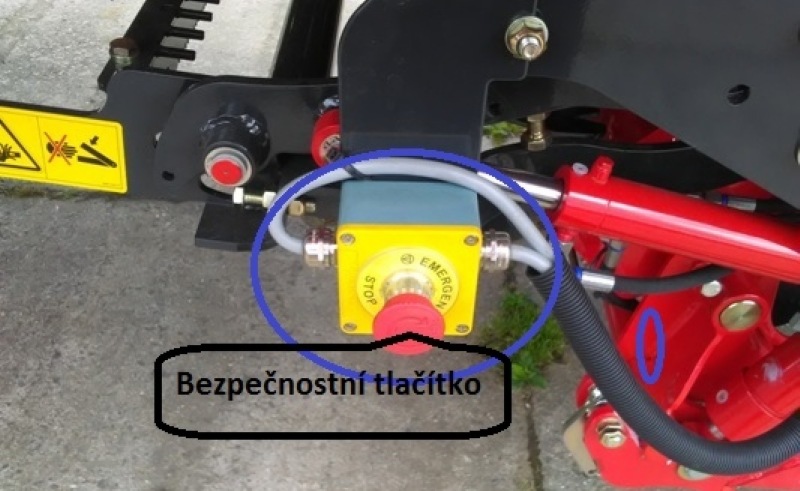

Obr. 35 – Bezpečnostní tlačítko.

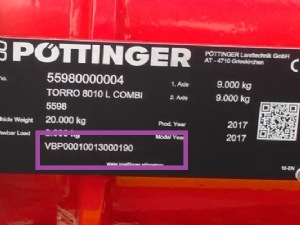

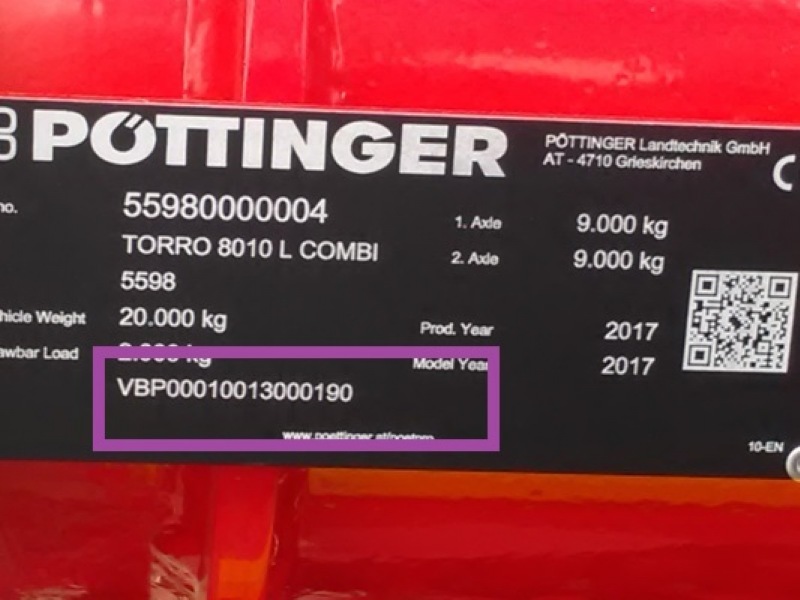

Obr. 36 - Při komunikaci se zákaznickou službou si předem připravte výrobní číslo uvedené na výrobním štítku stroje.
Obr. 37 - Používejte originální náhradní díly Pöttinger! Zajistíte si tak odpovídající konstrukční využití s plnou pracovní výkonností stroje s garantovanou životností dílů a zárukou nejvyšší kvality práce.
Zpracoval: Stanislav Babka
