Koncepce secího stroje AEROSEM ve spojení s aktivním zpracováním půdy od společnosti PÖTTINGER spojuje efektivitu s flexibilitou použití. Požadavek na dokonalé uložení osiva je prvořadý. Extrémně krátká konstrukce, inteligentní uspořádání zásobníku osiva a použití kompaktních traktorů zajišťují, že secí stroj je vysoce ovladatelný. I při využití dvojitých pneumatik traktoru můžete jet přímo do vedlejšího záběru. Zkrácená nízká konstrukce zásobníku a integrace válce jako podvozku umožňují rychlé a prostorově úsporné zatáčení na souvrati.

Obr. 1 - Zapojení stroje k traktoru.

Obr. 2 - Připojení hydraulického systému.

Obr. 3 - Schéma zapojení hydraulických hadic.
Červená hadice - skládání a rozkládání stroje do pracovní a přepravní polohy.
Zelená hadice - příprava půdy – zahloubení a vyhloubení rotačních bran.
Modrá hadice - souvraťová poloha.
Šedá hadice - pohon ventilátoru.

Obr. 4 - Rotační brány.
Díky osvědčené konstrukci vany rotačních bran, vysoce dimenzované centrální převodovce a integrovaným unašečům nožů vytváří LION základ pro optimální uložení osiva.

Obr. 5 - Převodovka pohonu rotačních bran.

Obr. 6 - Senzor hlídání teploty oleje v převodovce pohonu rotačních bran.

Obr. 7 - Profilovaný válec.
Průběžný drážkovaný pěch o průměru 800 mm se otáčí na souvrati v celém záběru. S velkým pěchem je minimalizovaný valivý odpor a tím je eliminovaný efekt buldozeru. Velká kontaktní plocha v kombinaci se speciálním drážkovým profilem také zajišťuje optimální opětovné utužení seťového lůžka.

Obr. 8 - Odlehčení a tlumení rázů profilovaného válce.

Obr. 9 - Stěrky gumového válce.

Obr. 10 - Odvětrání rotačních bran.
Je nutné odvzdušňovací ventil udržovat v čistotě.

Obr. 11 - Nastavení výšky smykové lišty.

Obr. 12 - Kypřiče stop traktoru.

Obr. 13 - Stranové plechy rotačních bran. Zabraňují tvorbě hrůbku mezi jízdami.

Obr. 14 - Ventilátor.

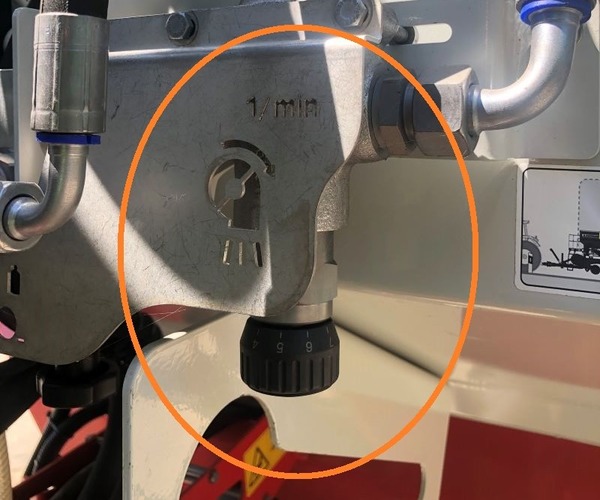

Obr. 15 - Ventil pro nastavení otáček ventilátoru.

Obr. 16 - Velkoobjemový zásobník dělený v poměru 50:50 s objemem 2800 litrů (VT 5000) nebo  4600 litrů (VT 6000) a dvěma dávkovacími jednotkami.

Obr. 17 - Výsevní ústrojí.

Obr. 18 - Výsevní motor je variabilní, převod na váleček je 1:1 a již se neprohazují ozubená kola pohonu válečku.

Obr. 19 - Hradítko nad výsevní váleček pro možnost demontáže válečku s naplněným zásobníkem osiva.

Obr. 20 - Nasazení kalibračního pytlíku pro nastavení požadovaného výsevku.

Obr. 21 - Otvor pro vyčištění zásobníku od zbytku osiva.

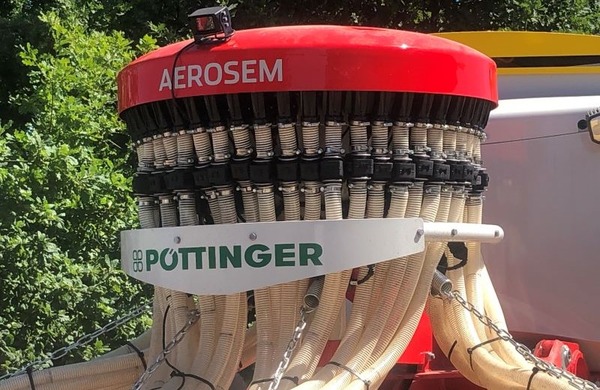

Obr. 22 - Rozdělovací hlava IDS.

Obr. 23 - Unikátní systém IDS řídí všechny vývody prostřednictvím BUS SYSTÉMU. Nabídka zcela nových možností dávkování a ukládání osiva do řádků včetně kolejových. Systém pro automatickou redukci výsevku při setí kolejových řádků. Přebytečné osivo je přiváděno zpět do trubice rozdělovací hlavy. Úspora osiva až 6 %.

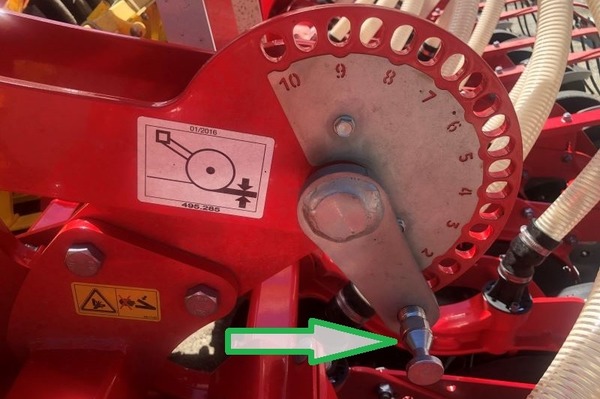

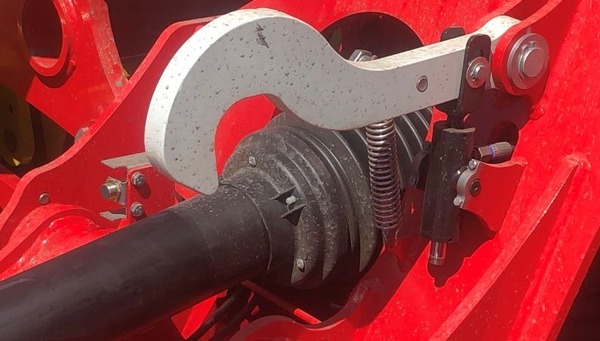

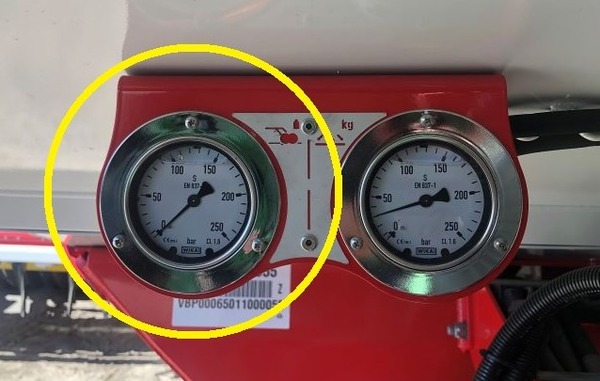

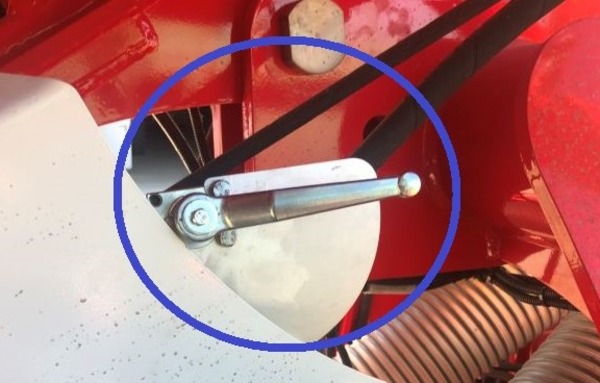

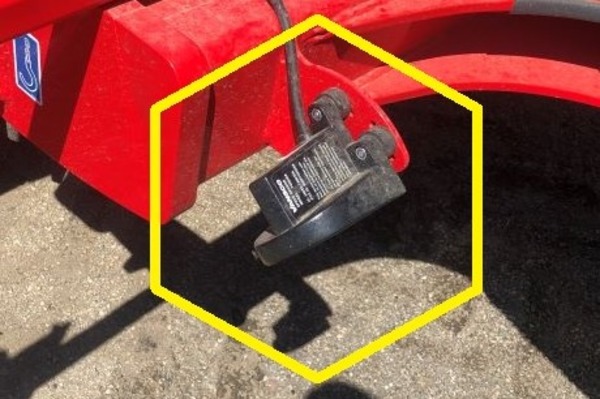

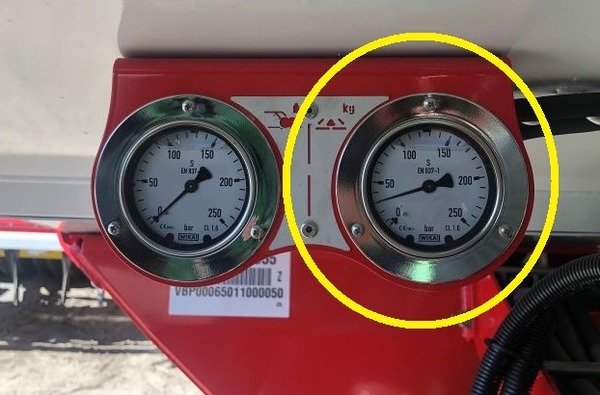

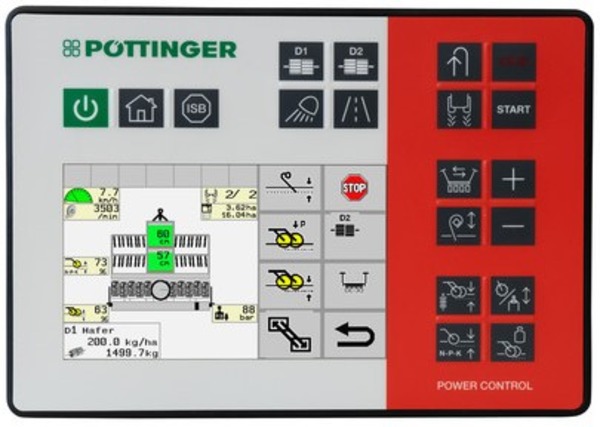

Obr. 32 - POWER CONTROL

Panel POWER CONTROL lze použít k ovládání všech strojů PÖTTINGER kompatibilních se systémem ISOBUS. Tlačítka, na kterých jsou přímo vytištěné jednotlivé funkce stroje, usnadňují obsluhu. Nově navržený terminál byl optimalizován z hlediska ergonomie a kompaktnosti.

- Kvalitní barevný displej 5“ s dotykovou obrazovkou.

- Tištěná tlačítka s funkcemi stroje.

- Pohodlné ovládání jednou rukou.

- Uspořádání ovládacích tlačítek na pravé straně ve dvou řadách.

- Jednoduché a přehledné uživatelské rozhraní.

- Zadávání pomocí kláves a dotykové obrazovky.

- Kompaktní velikost – žádné omezení zorného pole.

- Senzor okolního světla a osvětlení funkčních kláves.

- Řízení pracovní hloubky rotačních bran.

Obr. 33 - CCI 1200

Tento terminál zahrnuje nejen funkce ovládání POWER CONTROL, ale lze jej také použít s ISOBUS kompatibilním výrobcem pro celý strojový park.

- Kvalitní barevný displej 12“ s dotykovou obrazovkou.

- Jednoduché a přehledné uživatelské rozhraní.

- Horizontální nebo vertikální poloha pro zobrazení.

- Velká obrazovka pro nejlepší možné sledování a kontrolování funkcí stroje.

- Individuální rozvržení.

- Předvolbová funkce.

- Kompletní monitorování stroje.

- Terminál Multi-Boom.

- Díky balíčku SEED COMPLETE je možné ovládat sekční setí i variabilní výsevek.

Obrazovka je flexibilně dělitelná:

- Stručný přehled funkcí stroje a kamery.

- Lze provozovat současně více strojů ISOBUS.

Obr. 34 - EXPERT 75

ISOBUS Terminál EXPERT 75 od společnosti PÖTTINGER nabízí vysokou flexibilitu a umožňuje profesionální obsluhu všech ISOBUS kompatibilních strojů od různých výrobců.

- Optimalizovaný terminál je vylepšený z hlediska ergonomie a přehlednosti a nabízí řadu dalších výhod.

- Kvalitní barevný displej 5,6“ s dotykovou obrazovkou.

- Robustní a moderní plastové pouzdro.

- Pohodlné ovládání jednou rukou.

- Uspořádání ovládacích tlačítek na pravé straně ve dvou řadách.

- Jednoduché a přehledné uživatelské rozhraní.

- Zadávání pomocí kláves a dotykové obrazovky.

- Kolečko s potvrzovací funkcí pro přímý vstup a nastavení požadovaných hodnot.

- Kompaktní velikost – žádné omezení zorného pole.

- Senzor okolního světla a osvětlení funkčních kláves.

Obr. 35 - Výrobní číslo stroje používejte při komunikaci se zákaznickou službou a skladem náhradních dílů.

Obr. 36 - Používejte originální náhradní díly Pöttinger! Zajistíte si tak odpovídající konstrukční využití s plnou pracovní výkonností stroje s garantovanou životností dílů a zárukou nejvyšší kvality práce.



Vypracoval : Stanislav Babka
