NOVADISC
TIPY PRO NASTAVENÍ NESENÝCH DISKOVÝCH ŽACÍCH STROJŮ
- Před uvedením stroje do provozu si pečlivě prostudujte návod pro používání stroje. Během provozu dodržujte veškeré bezpečnostní předpisy!
- Předvolte odpovídající otáčky vývodového hřídele na traktoru.
- Kloubový hřídel odpovídajícím způsobem zakraťte a před uvedením do provozu zkontrolujte ve všech jeho polohách.

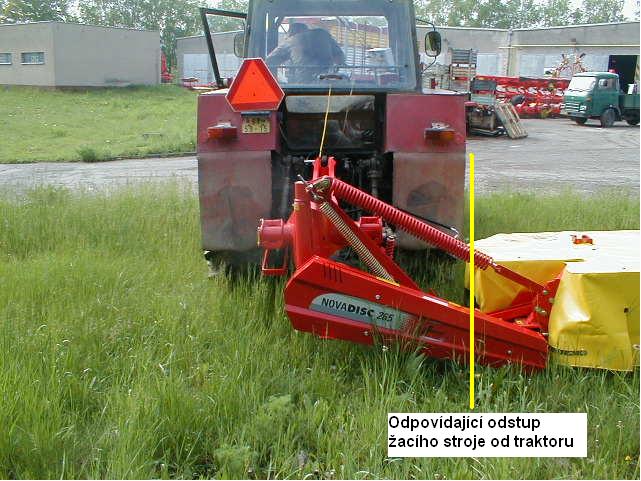

- Dodržujte správnou polohu přípojného rámu – při práci dodržujte stranový odstup od traktoru.
Zvětšit obrázek

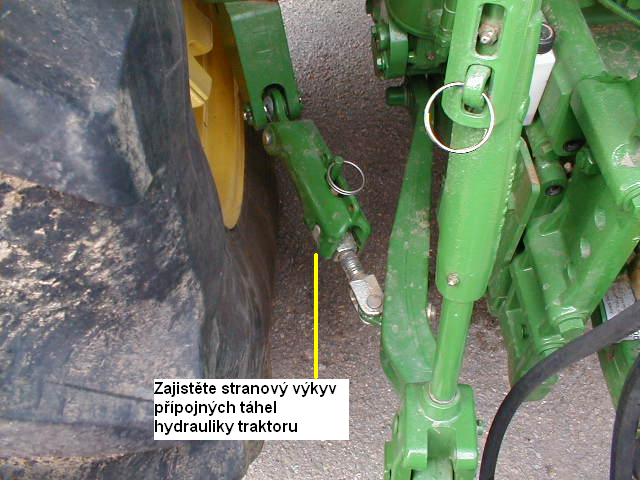

- Zajistěte spodní přípojná táhla traktoru proti stranovému výkyvu
Zvětšit obrázek

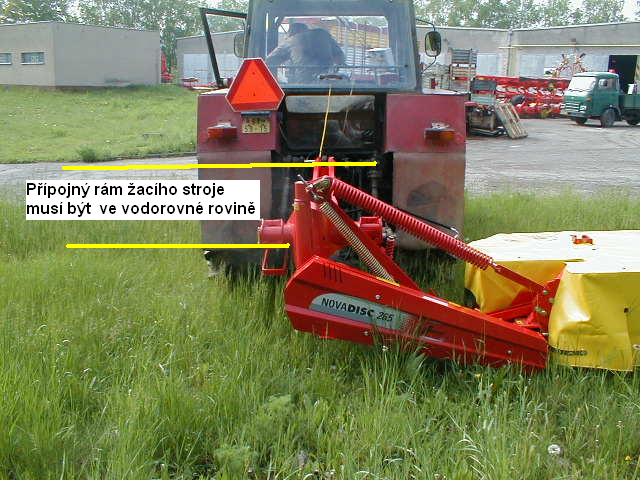

- Nastavovací výškový mechanizmus přípojných táhel seřiďte tak, že přípojný rám je ve vodorovné rovině. Příslušný vnější hydraulický okruh traktoru musí být při práci v plovoucí poloze.
Zvětšit obrázek

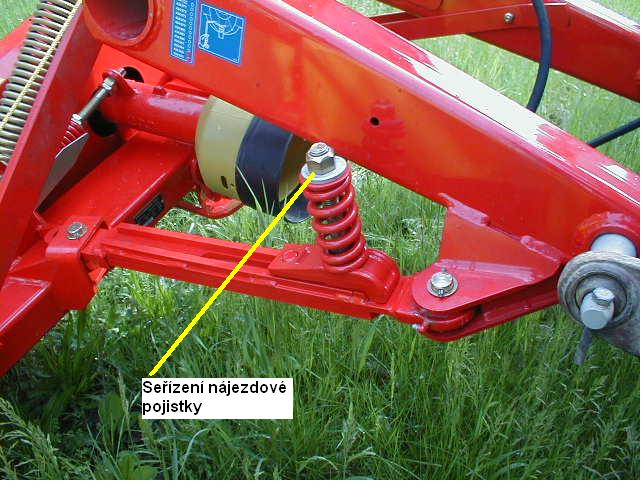

- Seřizovací mechanizmus nájezdové pojistky je nastaven na rozměr podle typu stroje. Před případným seřízením vždy zkontrolujte odpovídající funkci odlehčení žacího stroje.
Zvětšit obrázek

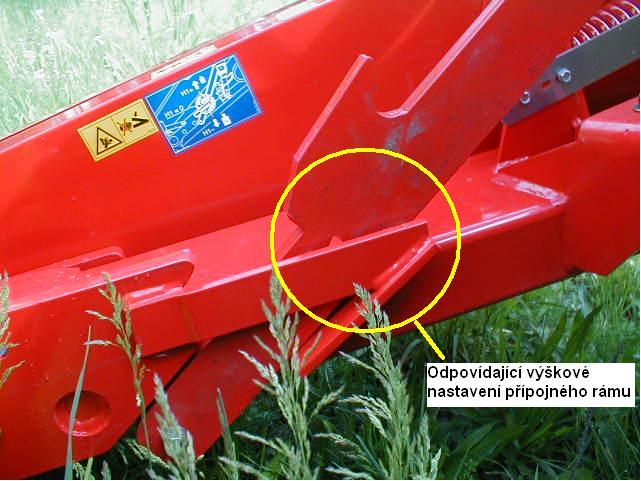

- Výška zdvihu spodních přípojných táhel hydrauliky musí být v pracovní poloze zajištěna v odpovídající poloze. V této poloze je potom viditelný průhled na táhle.
Zvětšit obrázek

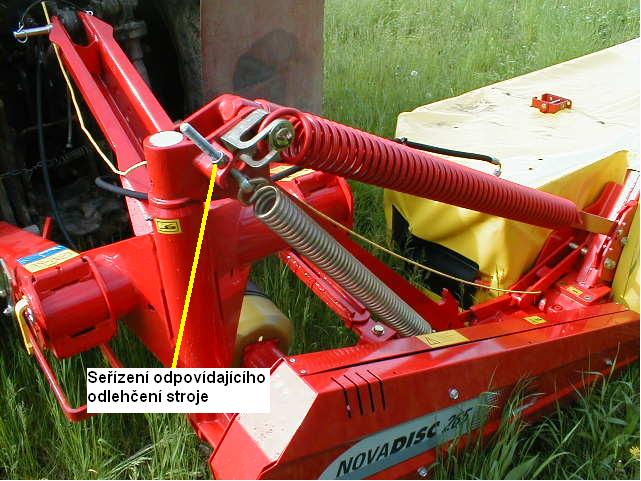

- Seřiďte odpovídající nastavení pružinového odlehčení. Při klesání žací lišty ze zdvihnuté polohy stroje na úvrati pozemku (v plovoucí poloze) by měla k zemi nejprve dosednout vzdálenější strana lišty od přípojného rámu a až následně vnitřní strana žací lišty.
Zvětšit obrázek

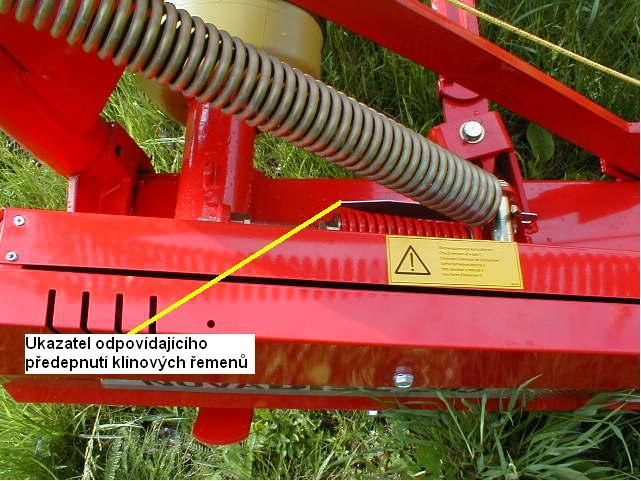

- Zkontrolujte napnutí klínových řemenů pohonu žacího stroje. Seřízení napínací pružiny musí odpovídat rozměru kontrolního ukazatele.
Zvětšit obrázek

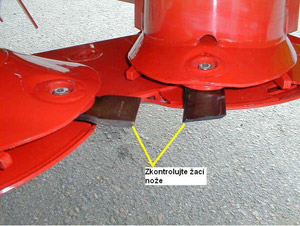

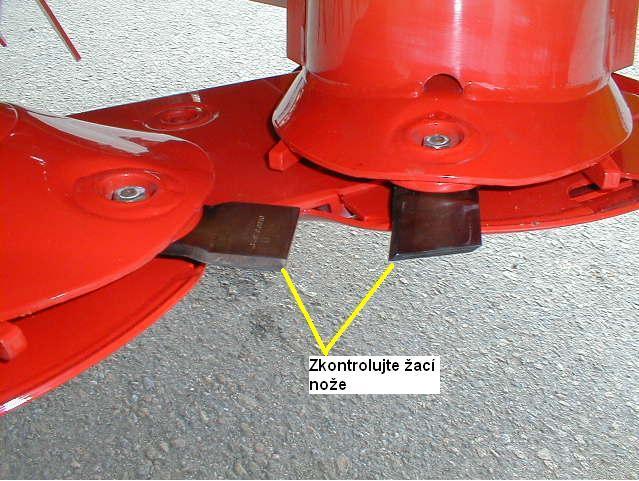

- Zkontrolujte žací nože - odpovídající typ nože, smysl otáčení, upevnění a ostré řezné hrany.
Zvětšit obrázek

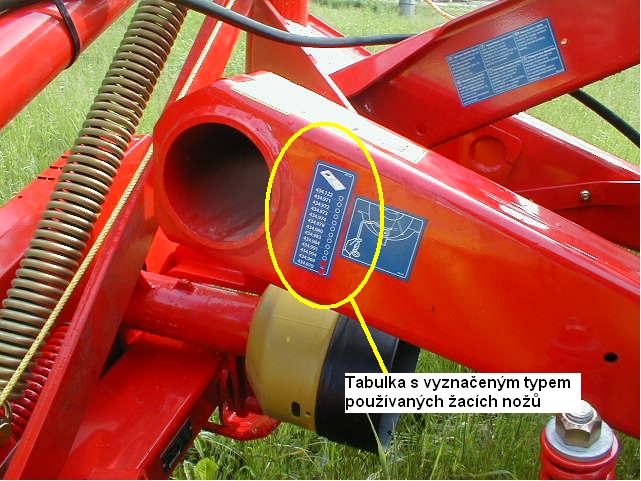

- Odpovídající typ žacího nože na stroji naleznete dle tabulky umístěné na stroji. Používejte pouze originální náhradní díly (2 roky záruka, spolehlivost stroje, bezpečnost, …)!
Zvětšit obrázek
- Katalog náhradních dílů, blízkost výrobního závodu a snadná dostupnost náhradních dílů jsou předpokladem pro jejich rychlou dodávku. Nežádoucí prostoje stroje v průběhu nasazení způsobují stres, nedodržování stanovených termínů, ušlý zisk …
"Kdo se rozhodne pro Pöttinger, získá víc než stroj..."
Zpracoval: Josef Vlach
