• Před uvedením stroje do provozu si pečlivě prostudujte návod pro používání stroje. Během provozu dodržujte veškeré bezpečnostní předpisy!

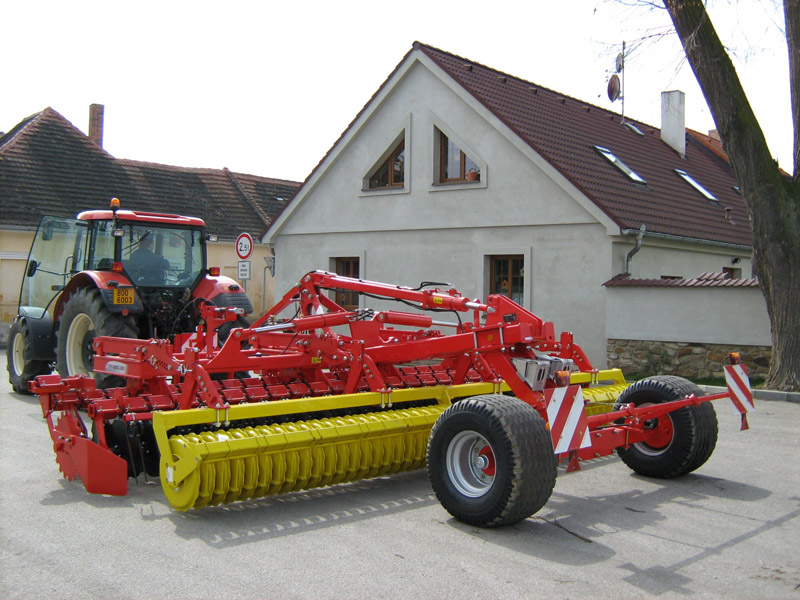

• Stroj se skládá ze základní verze (nesený diskový podmítač), v přední části je namontováno přípojné oje. V zadní části je přírubově upevněn hydraulicky sklopný rám s nápravou.

  Zvětšit obrázek

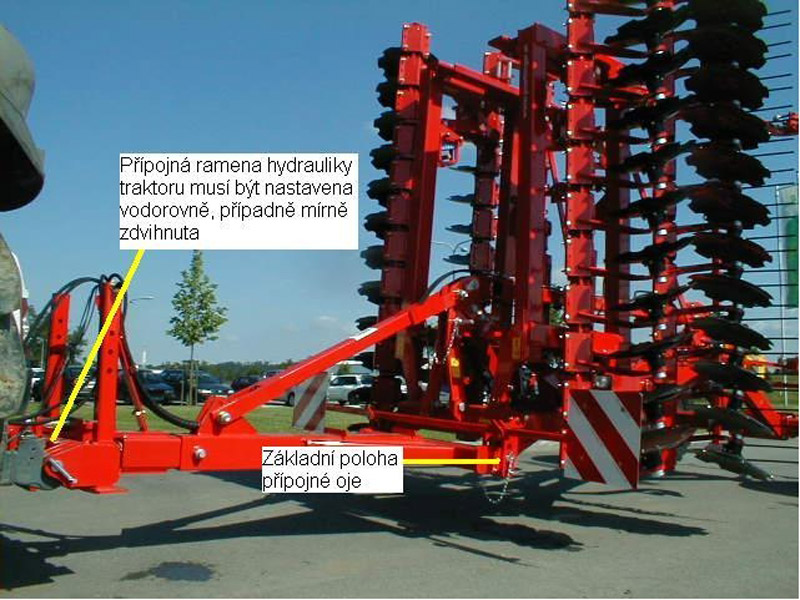

• Přípojné oje je k základnímu stroji upevněno ve spodní části pomocí středových otvorů (základní nastavení z výroby)

  Zvětšit obrázek

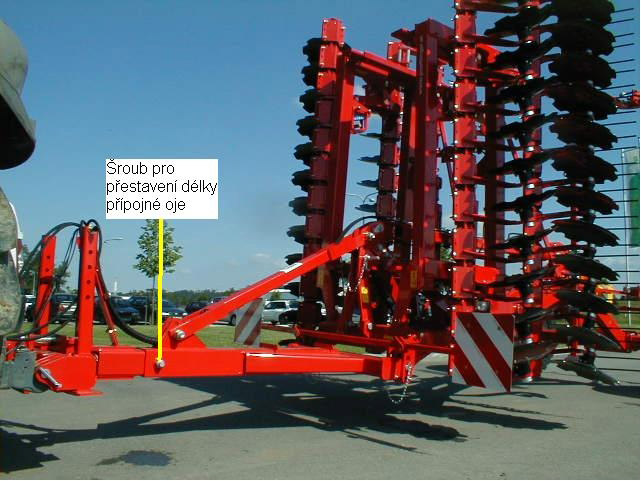

• Tažnou oj je možno teleskopicky prodloužit – vhodné při provozu traktoru s dvojmontáží pneumatik

  Zvětšit obrázek

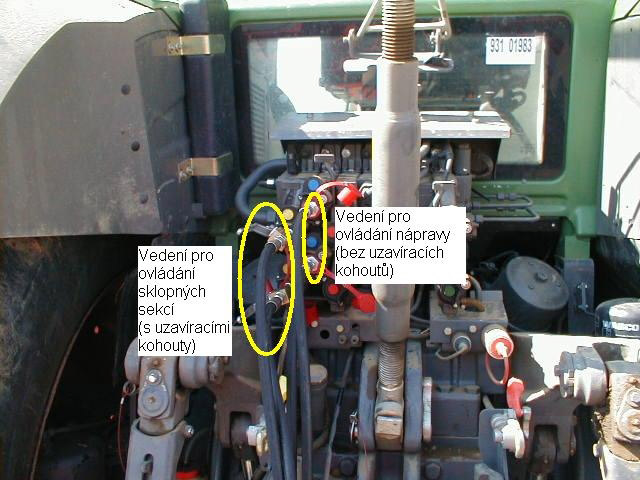

• Pro připojení hydraulických vedení jsou na traktoru zapotřebí dva dvojčinné hydraulické okruhy. Hydraulické vedení s uzavíracími kohouty slouží pro ovládání skládání a rozkládání stroje. Hydraulická vedení bez uzavíracích kohoutů slouží k ovládání zdvihu a spouštění nápravy stroje.

  Zvětšit obrázek

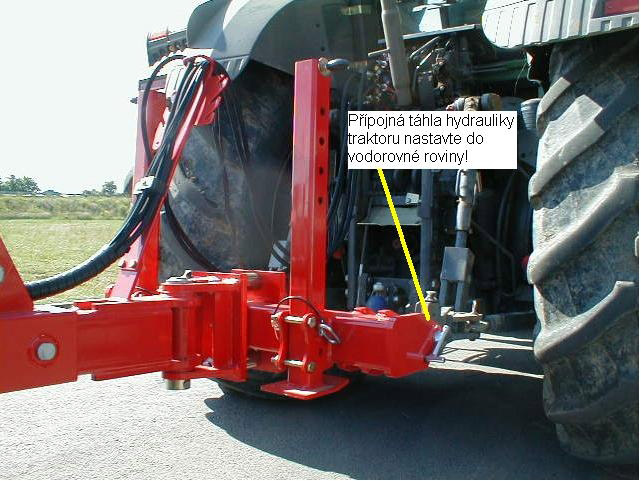

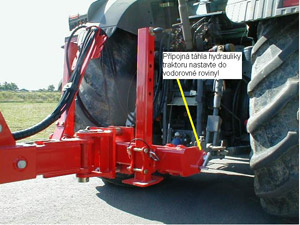

• Přípojná spodní táhla hydrauliky traktoru musí být ve vodorovné rovině, popř. na konci mírně nadzdvihnuty. Traktor nikdy nesmí při zvýšeném tahovém odporu stroj vytahovat ven z půdy!

  Zvětšit obrázek

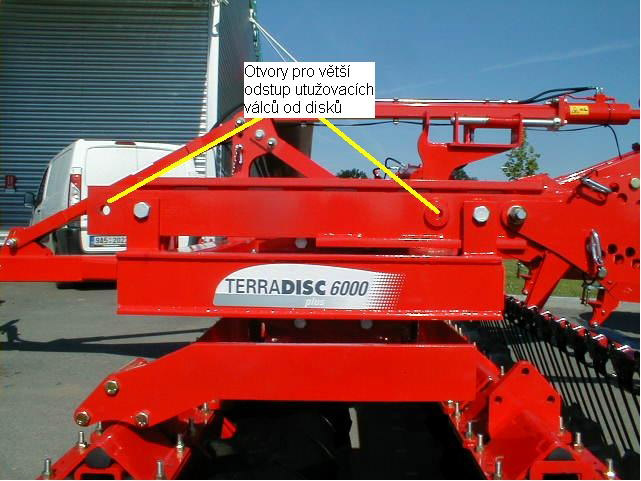

• Odstup utužovacích válců (popř. jiných válců dodaných se strojem) je možný posuvem upevňovacích ramen přestavit do vzdálenější polohy od disků a zavlačovacích prutů.

  Zvětšit obrázek

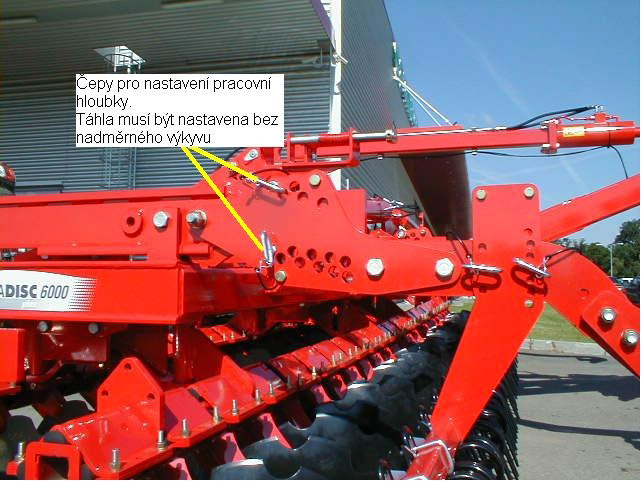

• Nastavení pracovní hloubky je prováděno jednak polohou výšky přípojných táhel hydrauliky v přední části stroje a dále pomocí nastavovacího mechanizmu ramen pro polohu utužovacího válce. Důležité je, aby výkyvná ramena nastavovacího mechanizmu měla pouze minimální vůli!

  Zvětšit obrázek

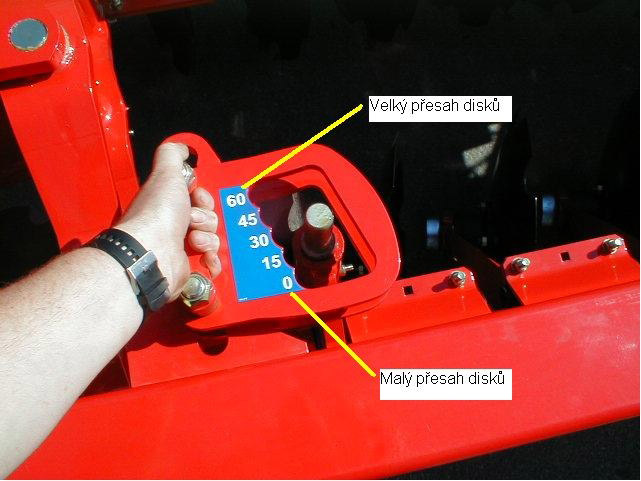

• Rámy pracovních disků jsou uloženy v hlavním rámu stroje pomocí výkyvných ramen. Přesazení přední řady disků proti zadní řadě disků je prováděno přestavením na seřizovacím mechanizmu. Odpovídající polohu přesazení přední a zadní řady disků zjistíte kontrolou nezpracovaného půdního profilu. Na půdním profilu nesmí vznikat nerovnoměrné hrobky! Při přestavení doporučujeme mechanizmus odlehčit nepatrným pohybem stroje směrem dozadu.

  Zvětšit obrázek

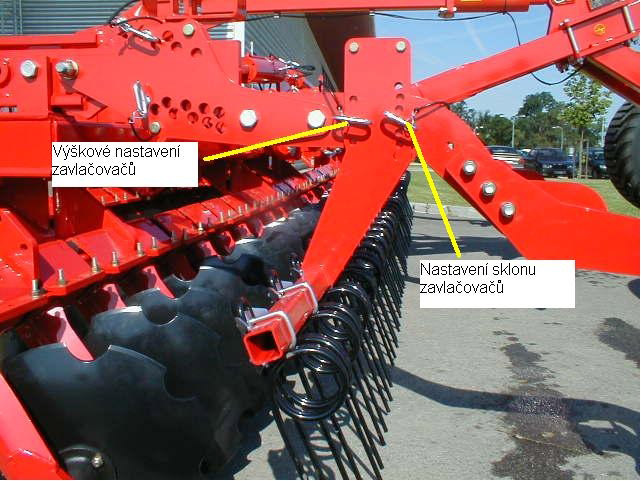

• Zavlačovací pruty se přestavují pomocí čepů v kulise výškově – odstup cca. 10 cm od země a dále nastavením sklonu v závislosti na množství rostlinných zbytků.

  Zvětšit obrázek

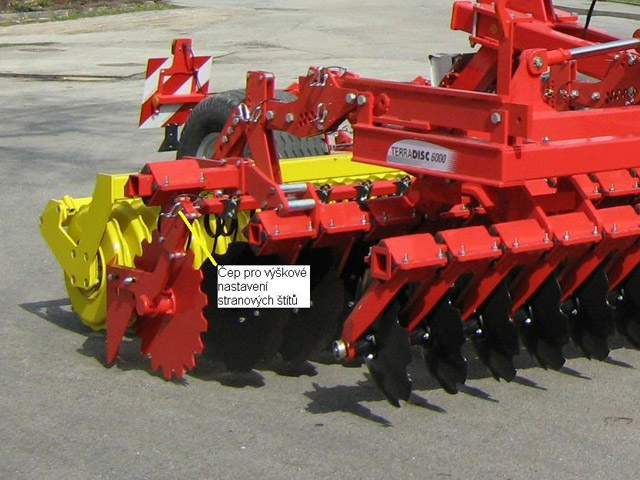

• Po stranách stroje jsou umístěny stranové štíty, které zamezují tvorbě hrobků mezi jednotlivými jízdami stroje. Při odpovídajícím nastavení se štíty lehce dotýkají země.

  Zvětšit obrázek

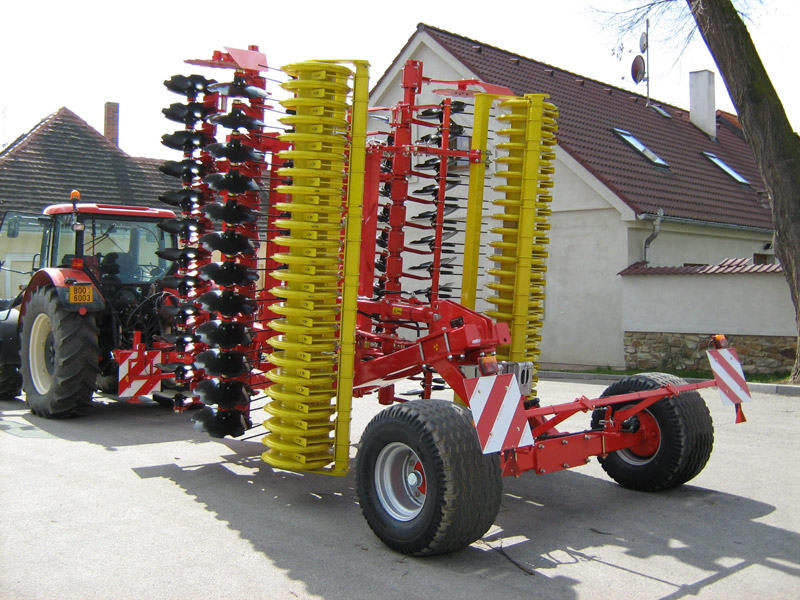

• Před přepravou stroje proveďte kontrolu bezpečnostních prvků na stroji, zkontrolujte osvětlení, výstražné štíty, funkci brzd.

  Zvětšit obrázek

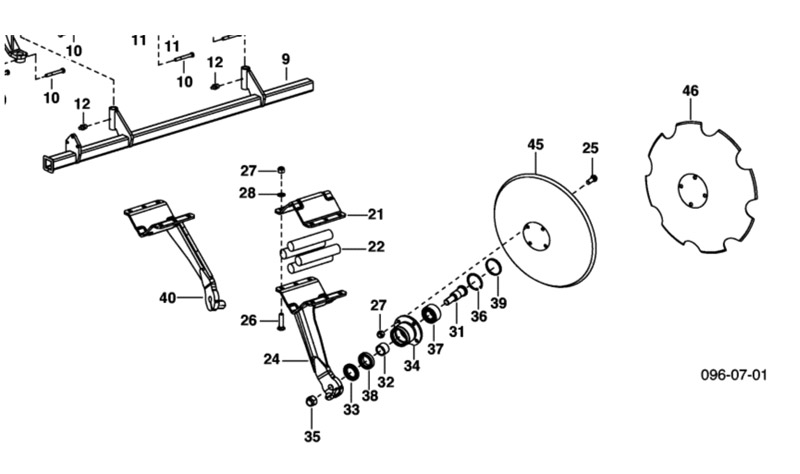

• Na stroji používejte výhradně originální náhradní díly. Při použití neoriginálních dílů (jiný průměr, jiný tvar disku) výrobce neodpovídá za případné škody. V nabídce máme hladké provedení disků obj. č. 00 850.41.024.0 a zubaté provedení disků obj. č. 00 850.41.023.0.

  Zvětšit obrázek


• Katalog náhradních dílů, blízkost výrobního závodu a snadná dostupnost náhradních dílů jsou předpokladem pro jejich rychlou dodávku. Nežádoucí prostoje stroje v průběhu nasazení způsobují stres, nedodržování stanovených termínů, ušlý zisk …


"Kdo se rozhodne pro Pöttinger, získá víc než stroj..."

Zpracoval: Josef Vlach
