TERRASEM

Zvětšit obrázek

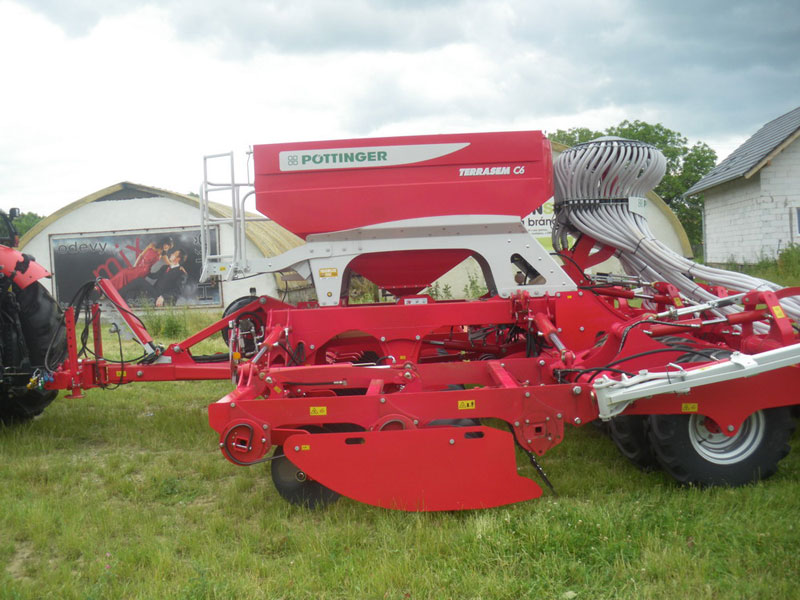

Výška ramien traktora musí byť rovnaká. Rám stroja rovnobežne s pozemkom.

Zvětšit obrázek

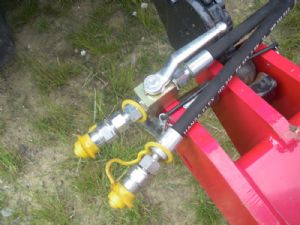

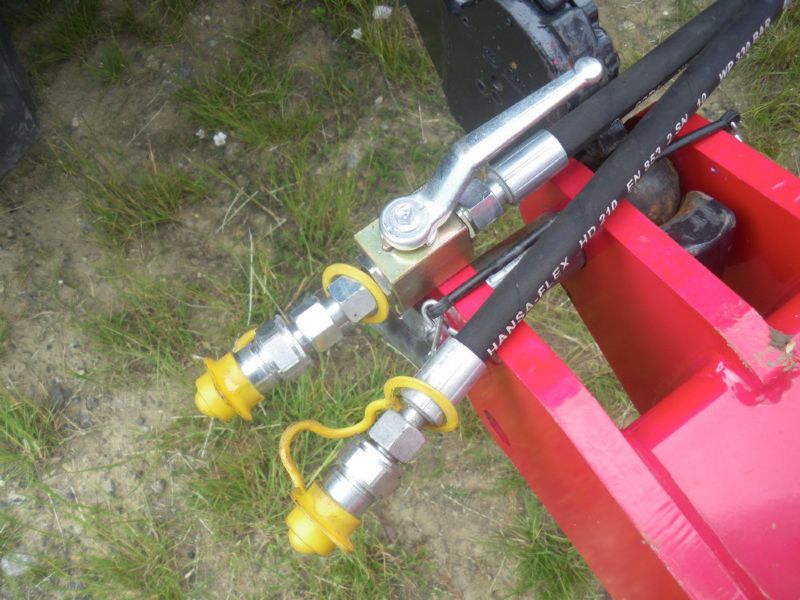

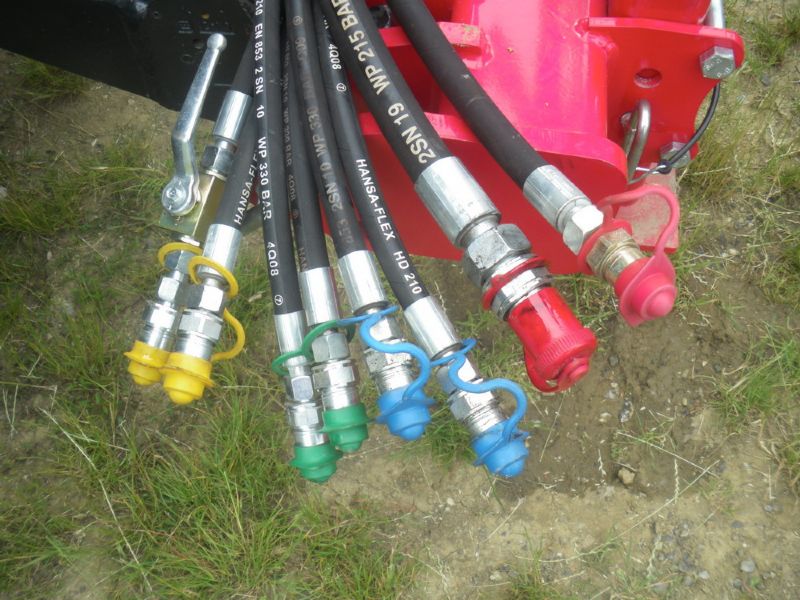

Pripojenie hydraulickýh hadíc : žlté hyd.hadice – 1 dvojčinný hyd. okruh ovláda - rozklopenie a sklopenie stroja s transportnej do pracovnej polohy a naopak, ovládanie samotných znamenákov, prítlak na výsevné botky. zelené hyd. hadice – 1 dvojčinný hyd. okruh ovláda - hĺbku pracovného náradia diskov. modré hyd. hadice – 1 dvojčinný hyd. okruh ovláda - zdvih celého stroja na úvrati a automatycké preradenie znamenákov. červené hyd. hadice – 1 jednočinný hyd. okruh ovláda - pohon ventilátora, silnejšia hyd. hadica sa pripája na spätnú rýchlospojku priamo do prevodovej skrine traktora nie cez hyd. rozvádzač, tenšia hyd. hadica ja tlaková.

Zvětšit obrázek

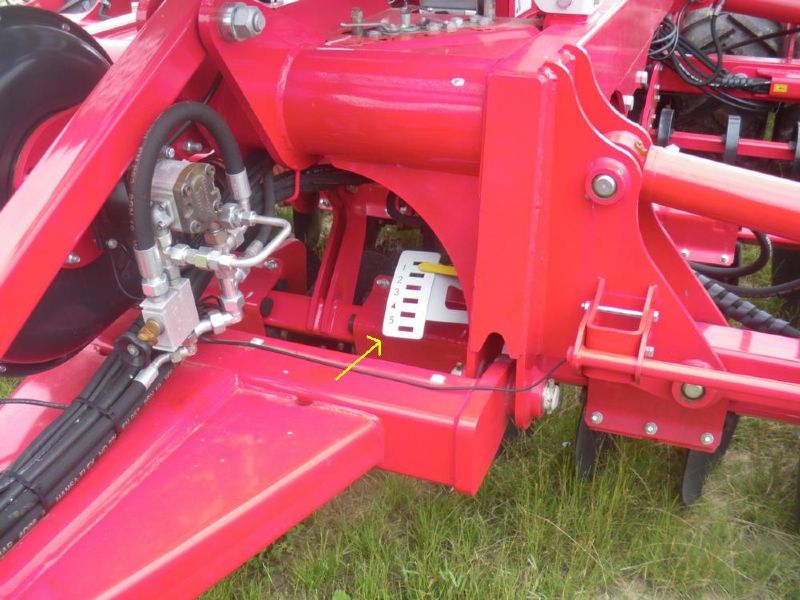

Stavoznak hĺbky spracovanej pôdy.

Zvětšit obrázek

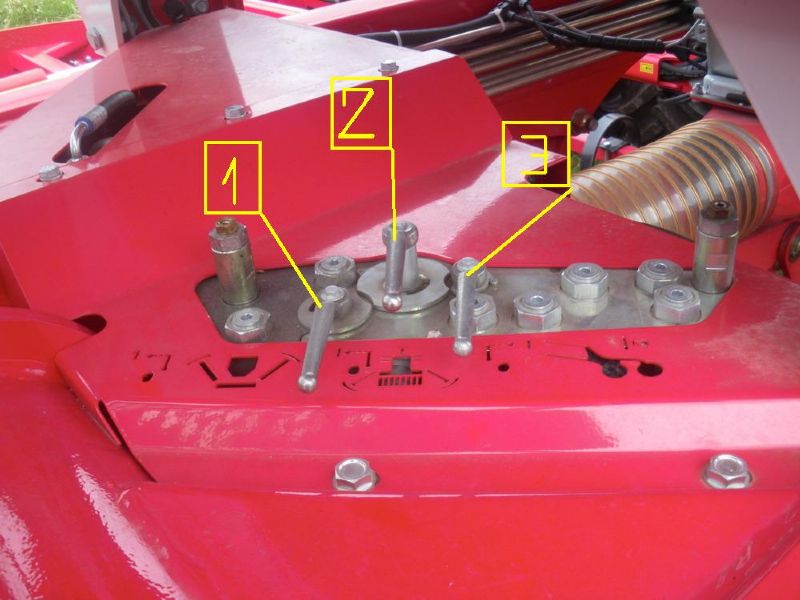

Hyd. hadice ovládajú jednotlivé funkcie pomocou hyd. pákového hyd. bloku, ktorý má 3 páky. Prvá páka ovláda : rozklopenie a sklopenie stroja s transportnej do prepravnej polohy a naopak. Druhá páka ovláda : redenie znamenákov. Tretia páka ovláda : prítlak na výsevné botky.

Zvětšit obrázek

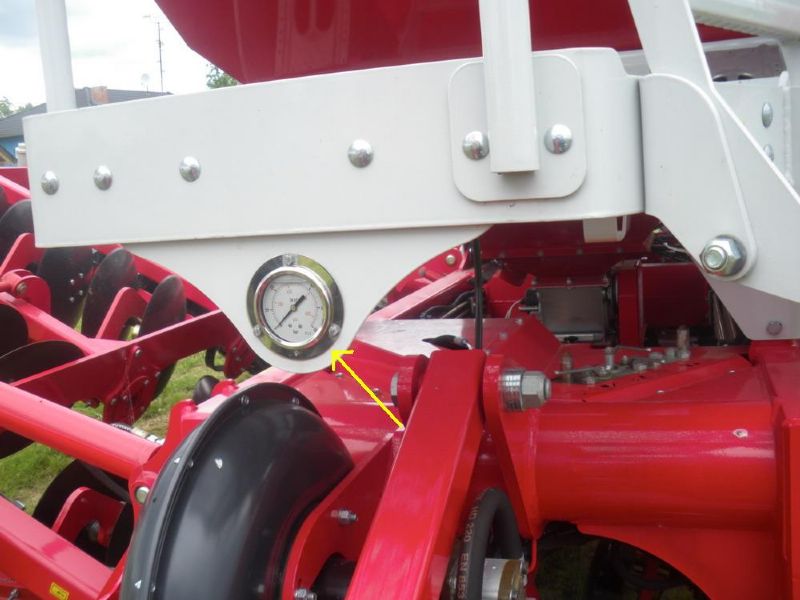

Manometer na kontrolu prítlaku na výsevné bodky.

Zvětšit obrázek

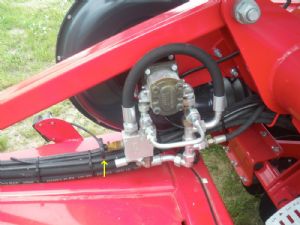

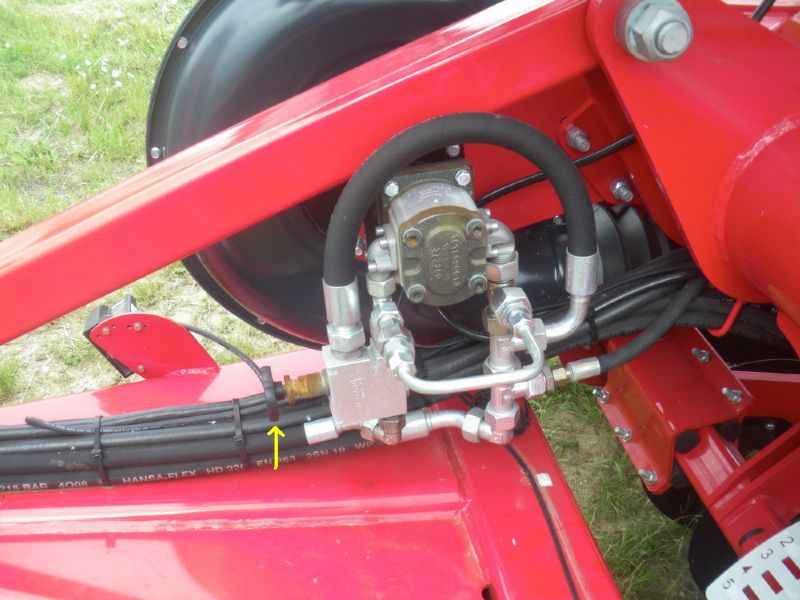

Nastavenie otáčok ventilátora pomocou nastavovacej skrutky.Ak sa nedajú nastaviť otáčky ventilátora inak pomocou prietoku oleja z traktora. Ventilátor sa nachádza v prednej česti stroja.

Zvětšit obrázek

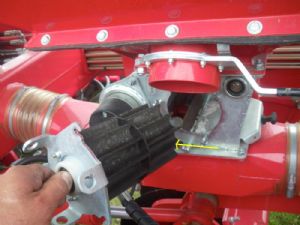

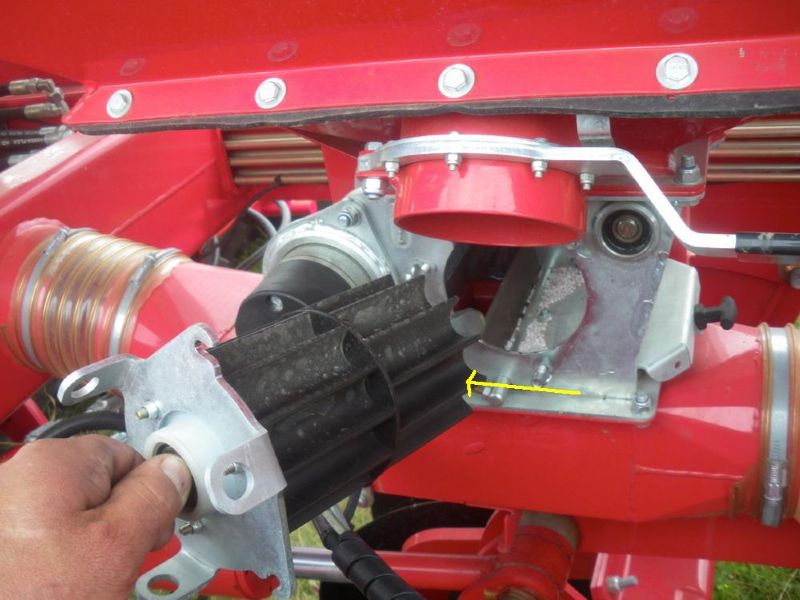

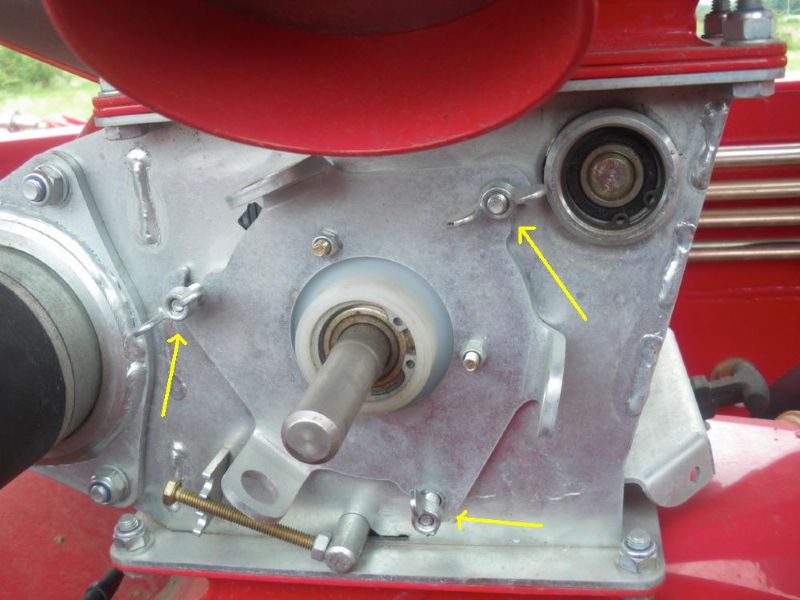

Pre výmenu výsevného valčeka je potrebné uvoľniť tri krídlové matice a následne demontovať výsevný valček.

Zvětšit obrázek

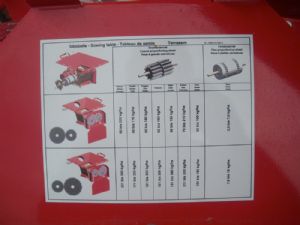

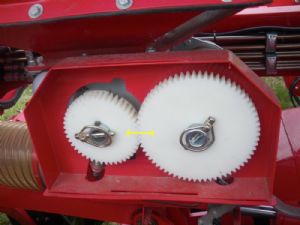

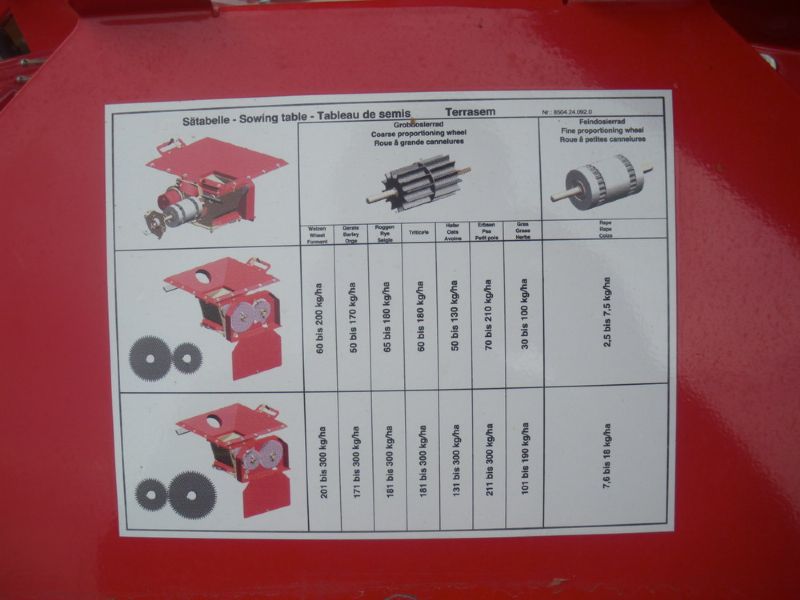

Pre rôzne výsevky sa menia medzi sebou dva náhonové kolesá podľa tabuľky.

Zvětšit obrázek
Pre skúšku výsevku sa používa skúšobné vrecúško a montuje sa pod výsevný valček.

Zvětšit obrázek

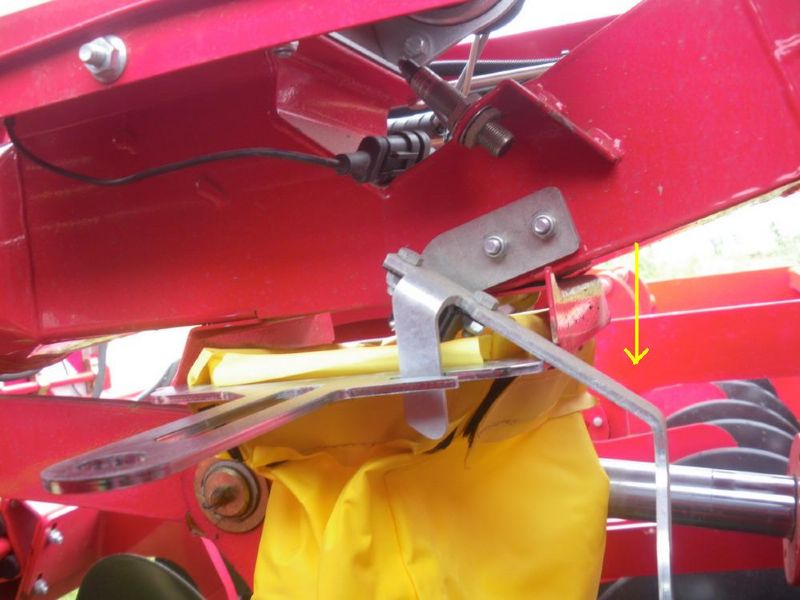

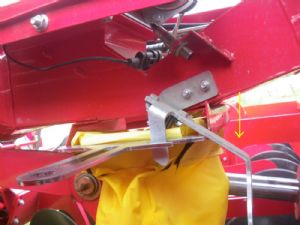

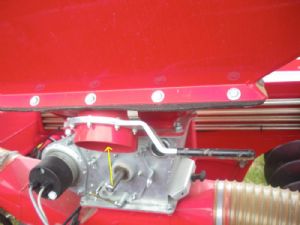

Vrecúško sa zaisťuje spodnou záklopkou

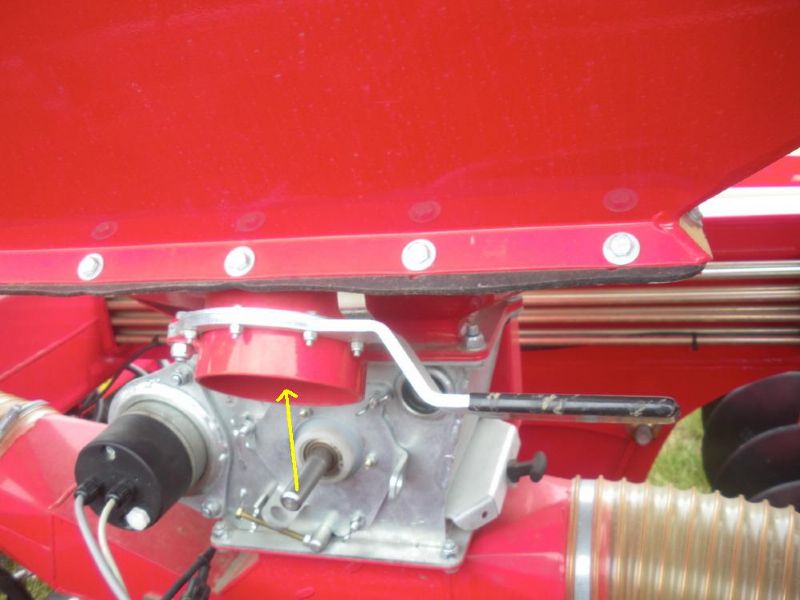

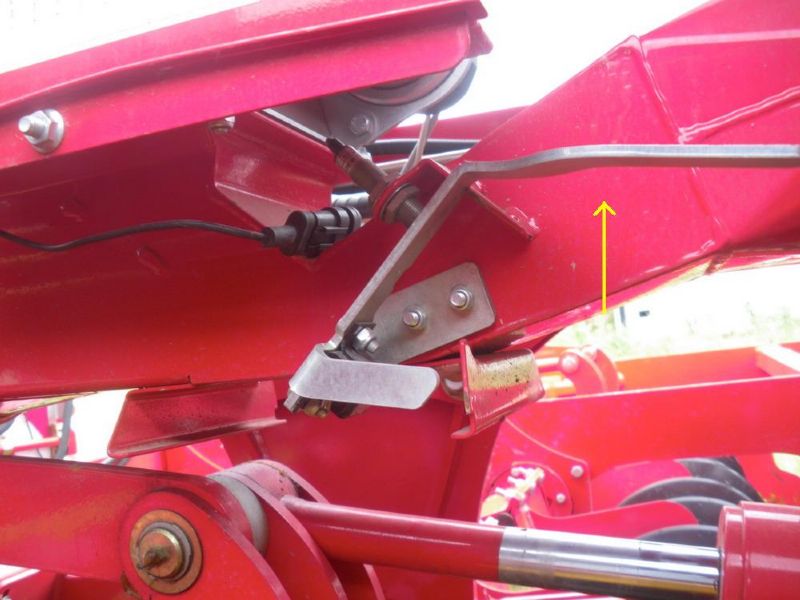

Na prácu je spodná záklopka v polohe hore.

Zvětšit obrázek

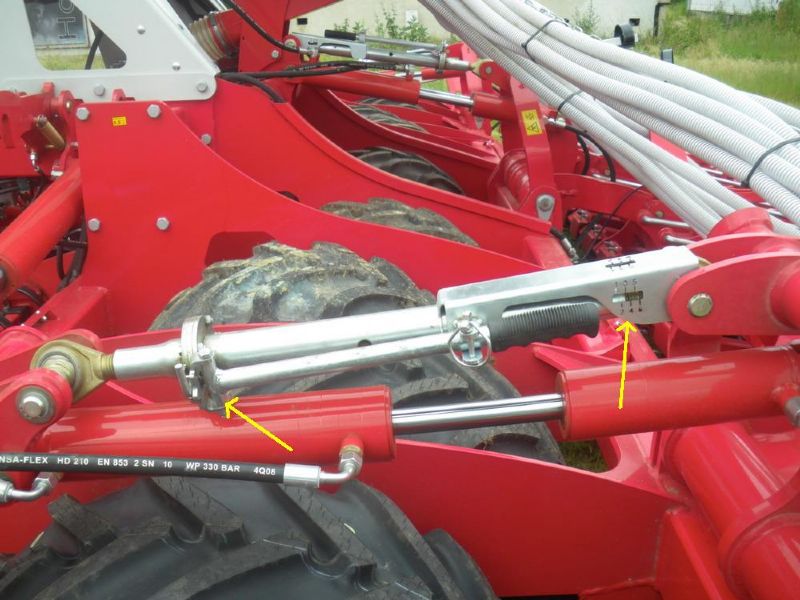

Hĺbka uloženia osiva do pôdy pomocou nastavovacieho račňového mechanizmu. Hĺbka uloženia osiva podľa stavoznaku na račňovom mechanizme.
