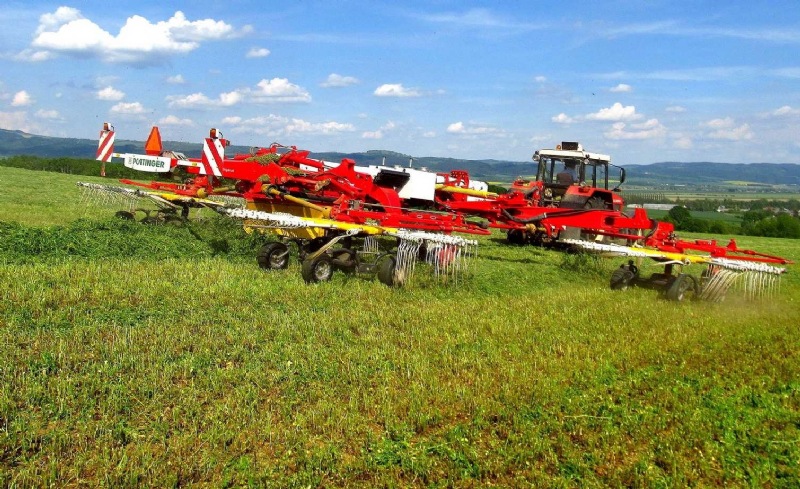

TOP 1252
Pokyny pro obsluhu stroje!
- 28.06.2012
-
Shrnovací technika
 Pokyny bezpečnosti při práci. | Před uvedením stroje do provozu si pozorně přečtěte návod na používání stroje. V průběhu provozu dodržujte všechny bezpečnostní předpisy! |
Udržujte odstup od stroje s motorem za chodu. Nedotýkejte se rotujících částí stroje. Počkejte, až se úplně zastaví. Nezdržujte se v pracovním prostoru stroje. Před spuštěním pohonu vývodového hřídele traktoru uzavřete veškeré ochranné kryty.

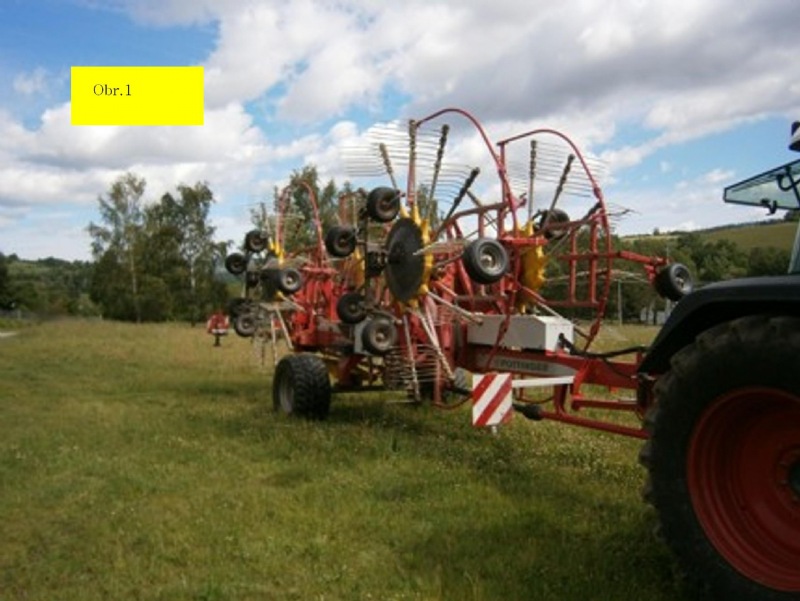

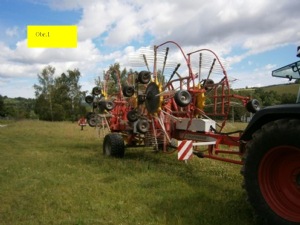

Obrázek 1: Transportní poloha stroje.

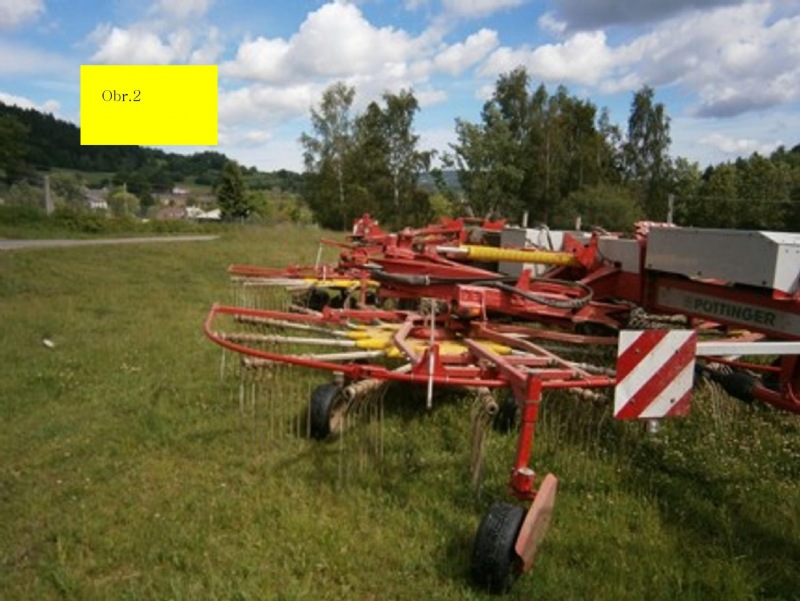

Obrázek 2: Pracovní poloha stroje při nastaveném minimálním záběru předních rotorů

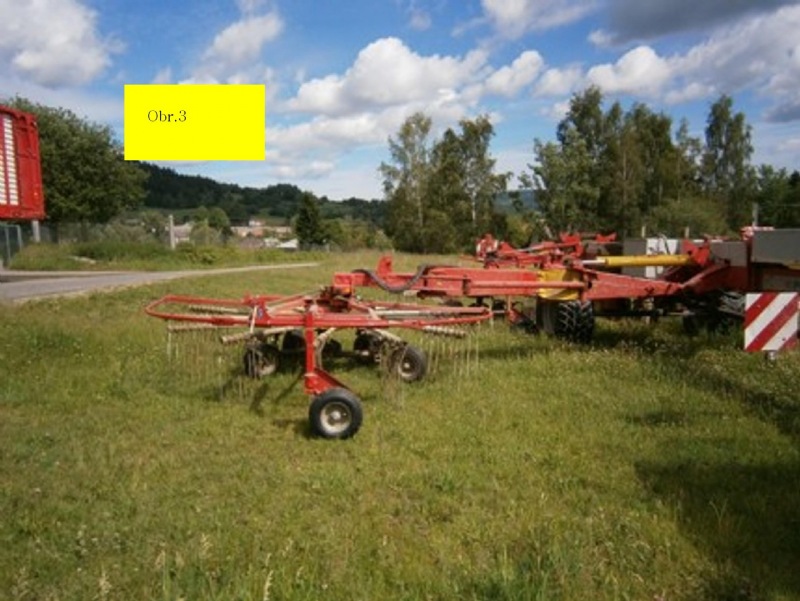

Obrázek 3: Pracovní poloha stroje při nastaveném maximálním záběru předních rotorů

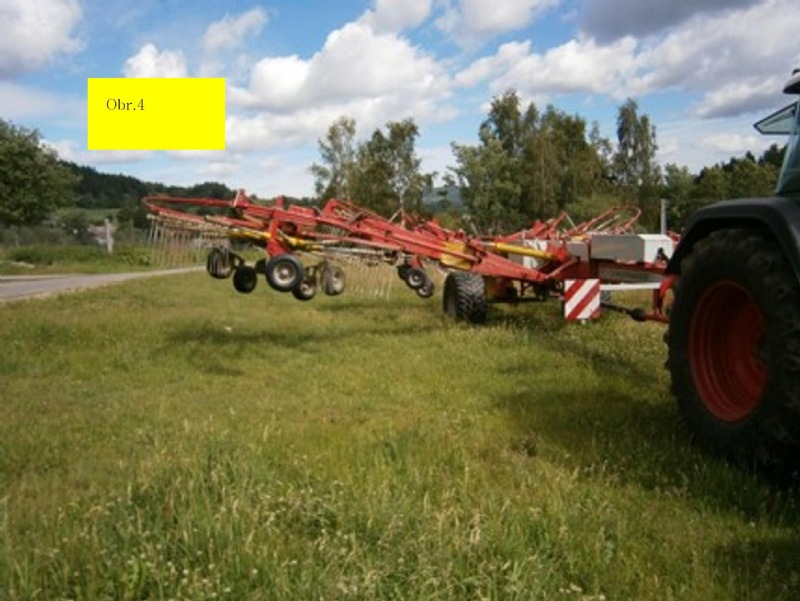

Obrázek 4: Souvraťová poloha stroje.

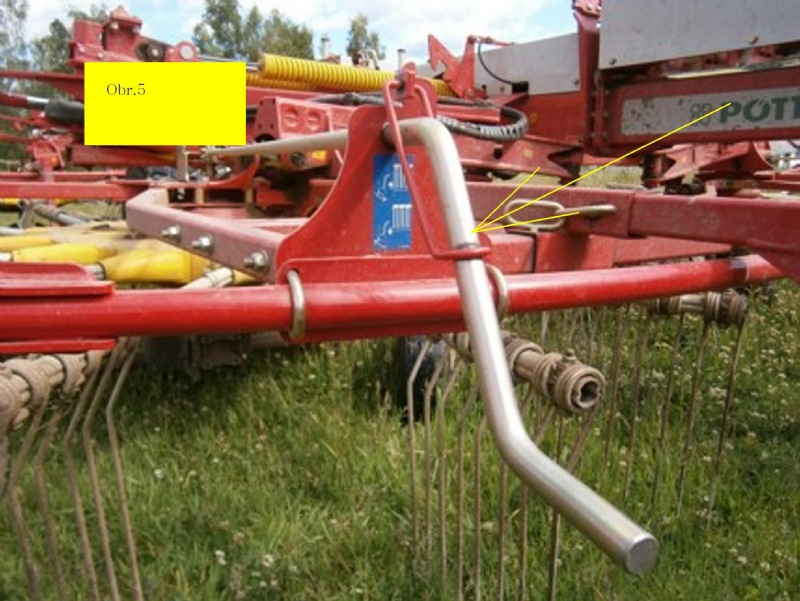

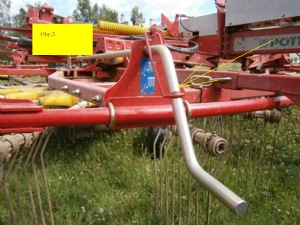

Obrázek 5: lika na nastavení pracovní výšky rotorů. Každý rotor má svou kliku. Nastavení výšky musí být vždy u všech rotorů stejné.

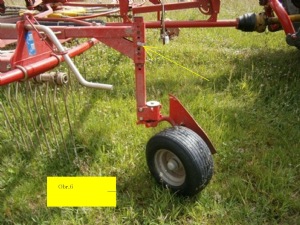

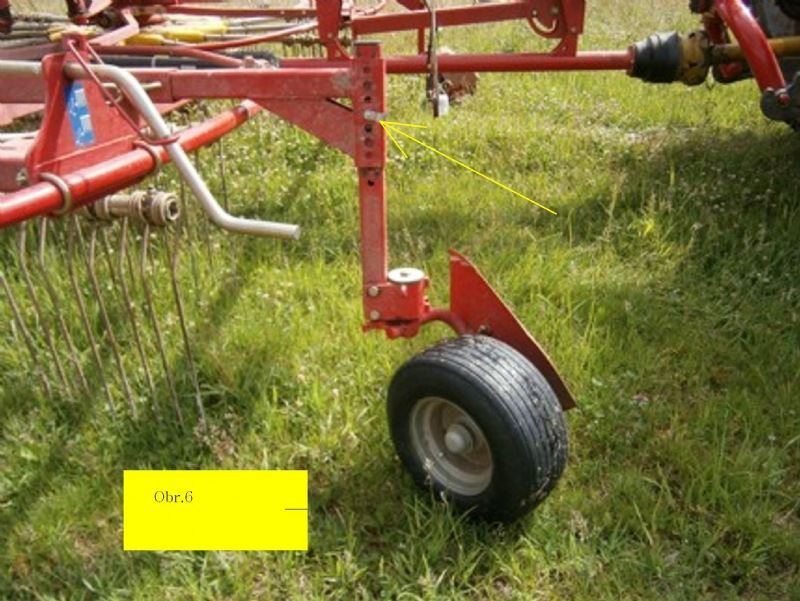

Obrázek 6: Nastavení pracovní výšky rotoru na kopírovacím kolečku. Nutno vždy nastavit na každém rotoru jednotlivě. Při každé změně pracovní výšky rotoru pomocí kliky je nutné vždy adekvátně upravit i výšku na kopírovacím kolečku.

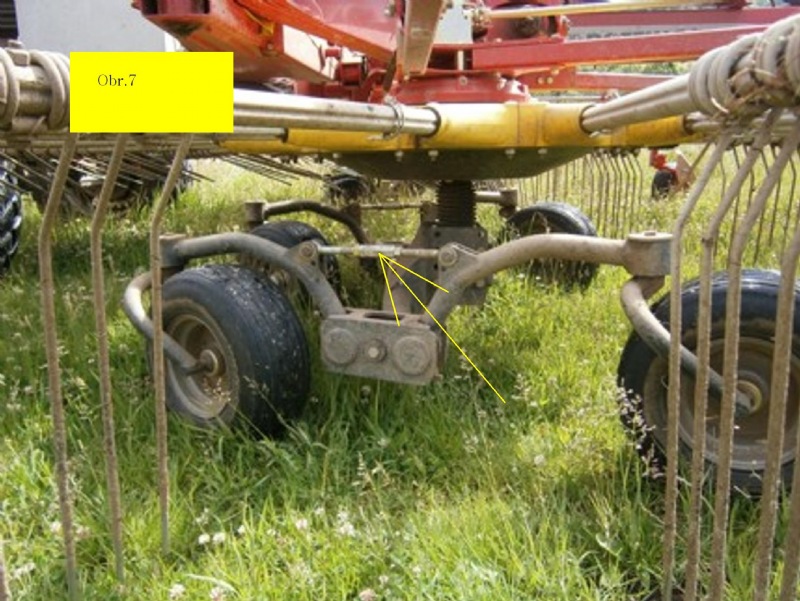

Obrázek 7: Vřeteno nastavení příčné polohy rotoru. Rotor musí být vždy příčně nastaven do vodorovné polohy. Toto nastavení je zpravidla provedeno již ve výrobě a je nutné ho před uvedením stroje do provozu pouze překontrolovat. Při změně výšky rotoru se již toto nastavení nemění.

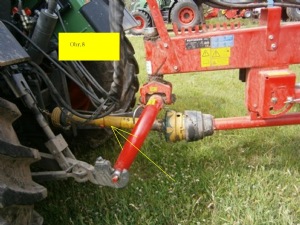

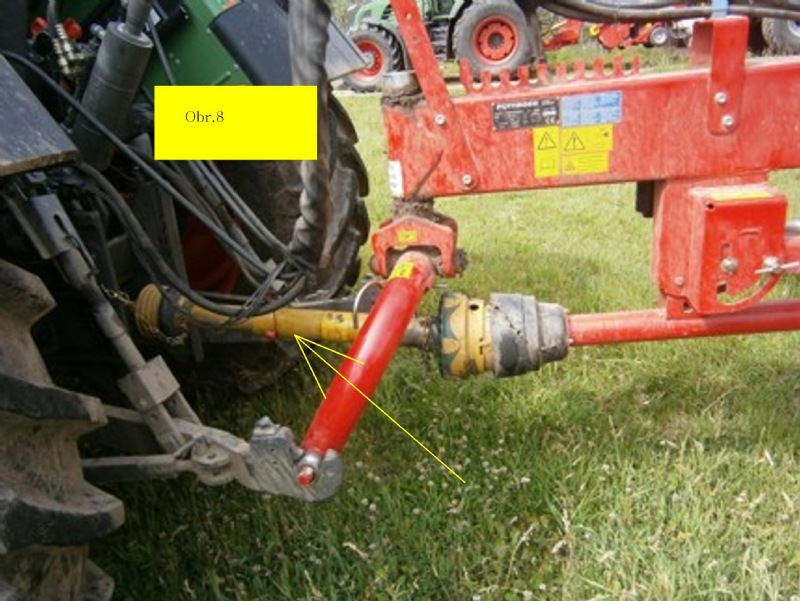

Obrázek 8: Kloubový hřídel pohonu stroje. Kloubový hřídel je nutno mazat v intervalech uvedených v návodu k obsluze. Před uvedením stroje do provozu je nutné, aby byla překontrolována délka kloubového hřídele. Pokud je kloubový hřídel dlouhý, je nutné ho upravit na odpovídající délku. Při dlouhém kloubovém hřídeli může dojít k defektu jak na shrnovači, tak na traktoru. Řetízky krytů kloubového hřídele musí být vždy upevněny tak, aby se kryt nemohl otáčet společně s hřídelem.

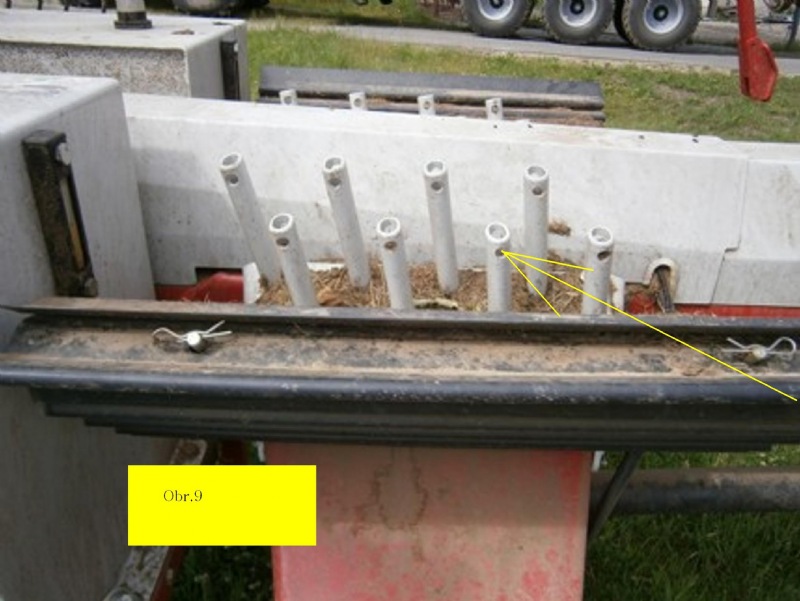

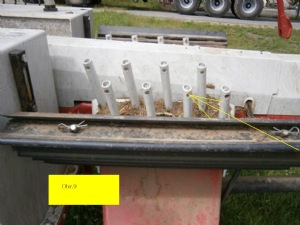

Obrázek 9: Přepravní výška stroje je 3,95m bez nutnosti demontáže hrabic. Pokud je nutné snížit výšku stroje např. pro zagarážování do garáže s nízkými vraty, potom je možno demontovat vždy po čtyřech ramenech na každém rotoru, které je poté nutno odložit na jejich odkládací nosník .

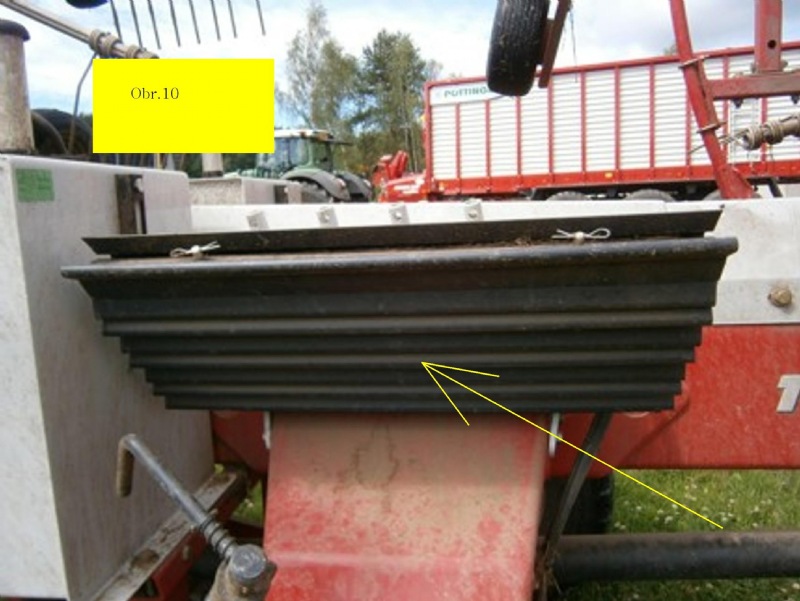

Obrázek 10: Při přepravé po pozemních komunikacích je nutno na prsty hrabic nasadit bezpečnostní kryty tak, aby nemohlo dojít ke zranění osob volnými konečky prstů.

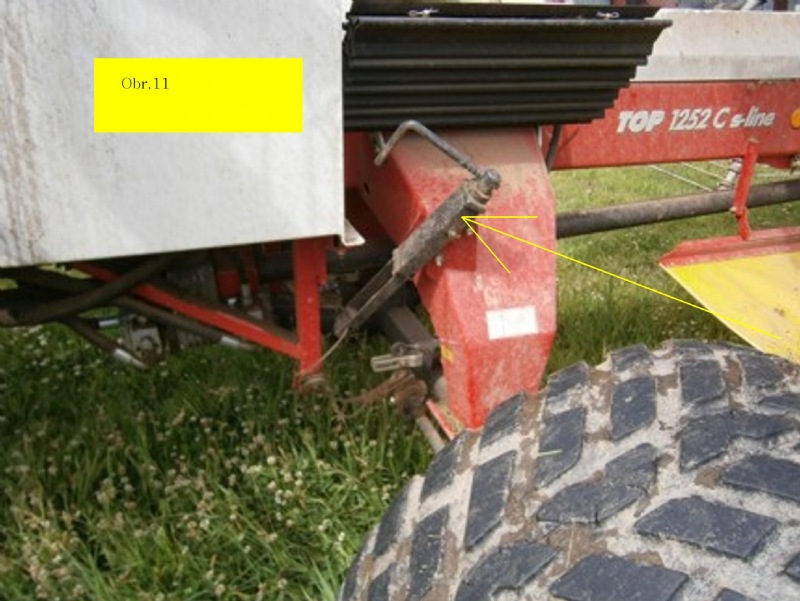

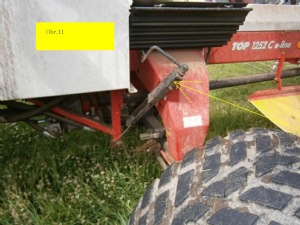

Obrázek 11: Parkovací brzda. Při každém odstavení stroje musí být vždy použita parkovací brzda stroje.

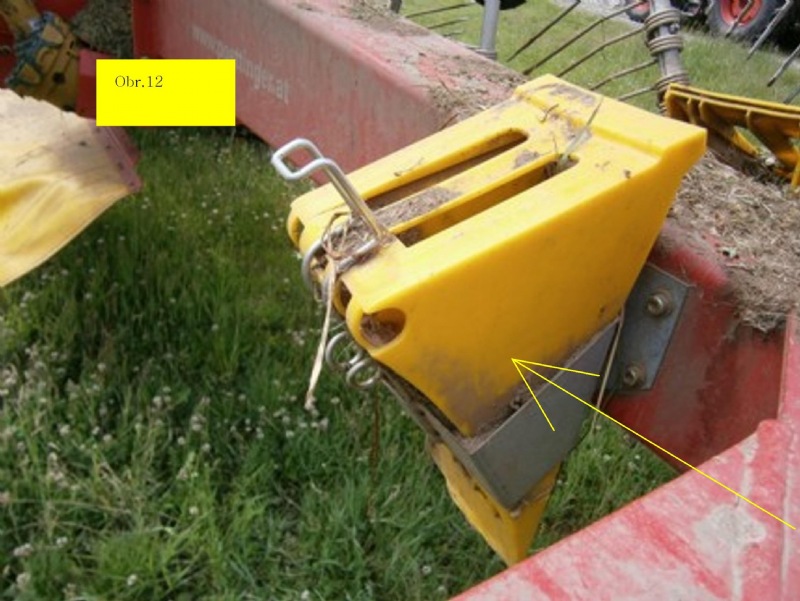

Obrázek 12: Zakládací klíny. I při použití parkovací brzdy při odstavení stroje je nutné založení zakládacích klínů pod kola stroje. Tyto jsou umístěny v držácích na zadní části rámu stroje.
Ovládání stroje který není vybaven vlastním rozvaděčem

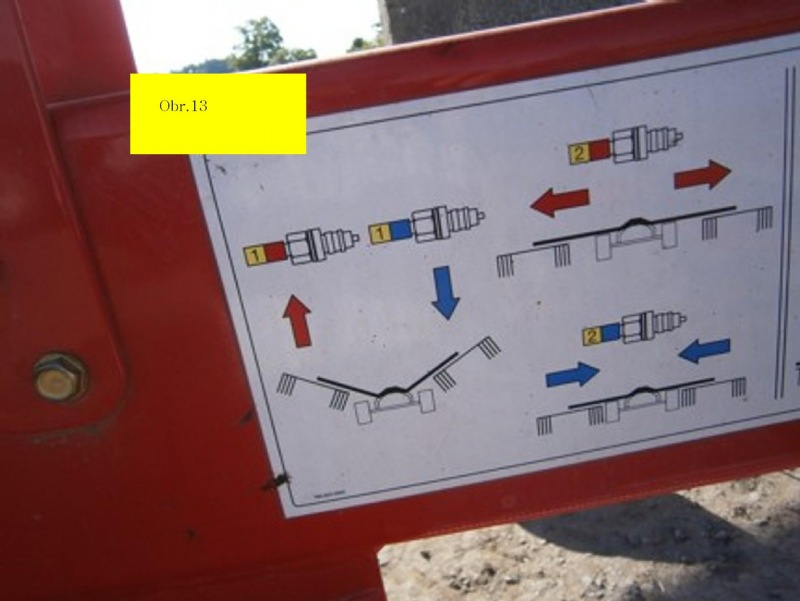

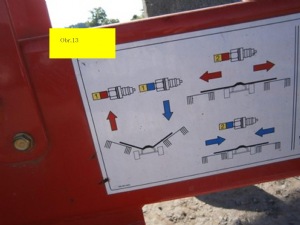

Obrázek 13: U stroje s ovládáním jednotlivými hydraulickýni okruhy traktoru, kdy traktor je vybaven pouze dvěma okruhy, je okruhem číslo 1 ovládán zdvih a spouštění rotorů a okruhem číslo 2 šířka záběru obou předních rotorů současně. Ventil ovládání předních rotorů se musí nacházet v poloze zobrazené na obrázku 14.

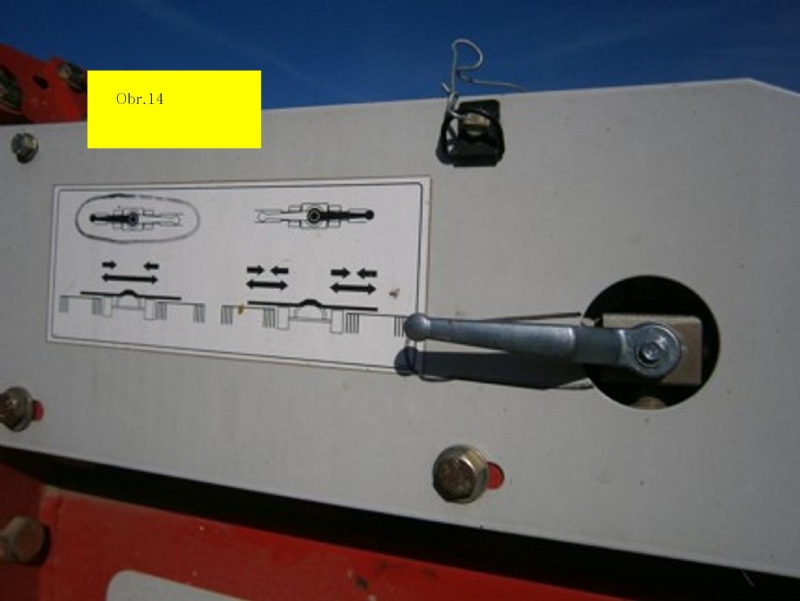

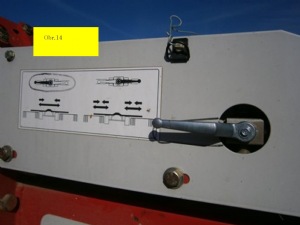

Obrázek 14: Poloha ventilu ovládání šířky záběru předních rotorů pro současné ovládání obou rotorů okruhem číslo 2 dle samolepky na obrázku 14.

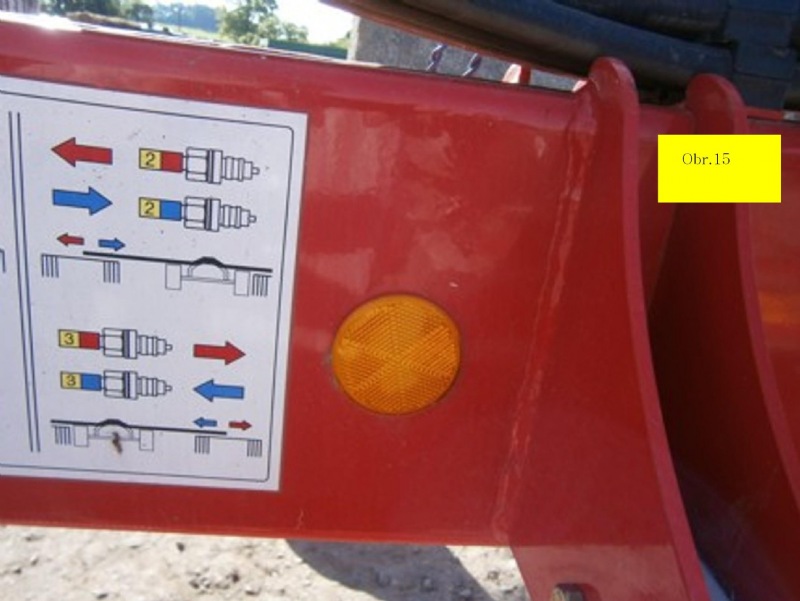

Obrázek 15: U stroje s ovládáním jednotlivými hydraulickýni okruhy traktoru, kdy traktor je vybaven třemi okruhy je okruhem číslo 1 ovládán zdvih a spouštění rotorů. Okruhem 2 je ovládána šířka záběru levého předního rotoru a okruhem 3 je ovládána šířka záběru pravého předního rotoru. Ventil ovládání předních rotorů se musí nacházet v poloze zobrazené na obrázku 16.

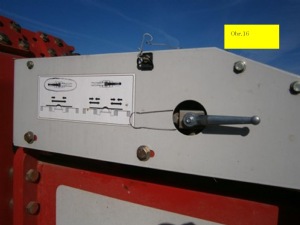

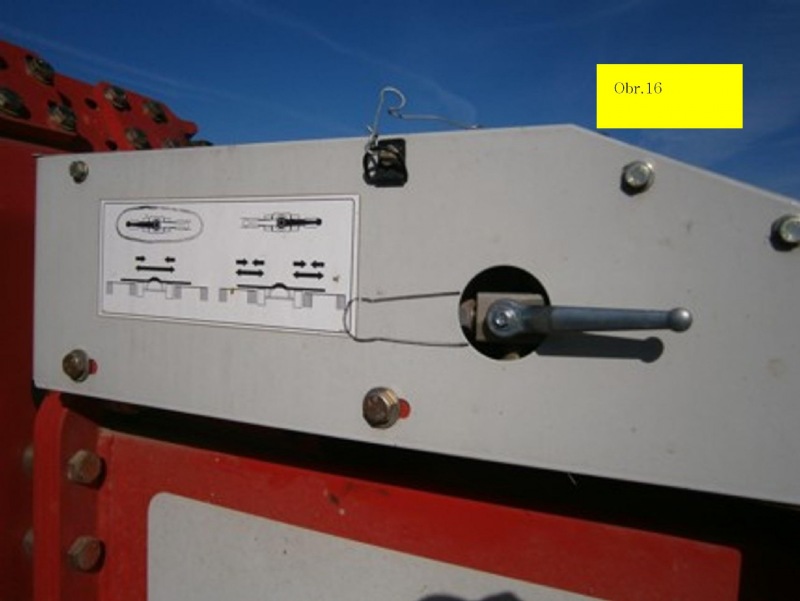

Obrázek 16: Poloha ventilu ovládání šířky záběru předních rotorů pro samostatné ovládání každého rotoru. Okruhem číslo 2 levý přední rotor, okruhem číslo 3 pravý přední rotor dle samolepky na obrázku 15.

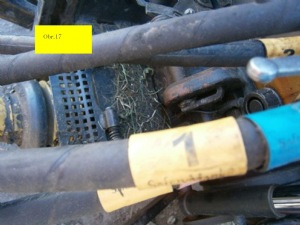

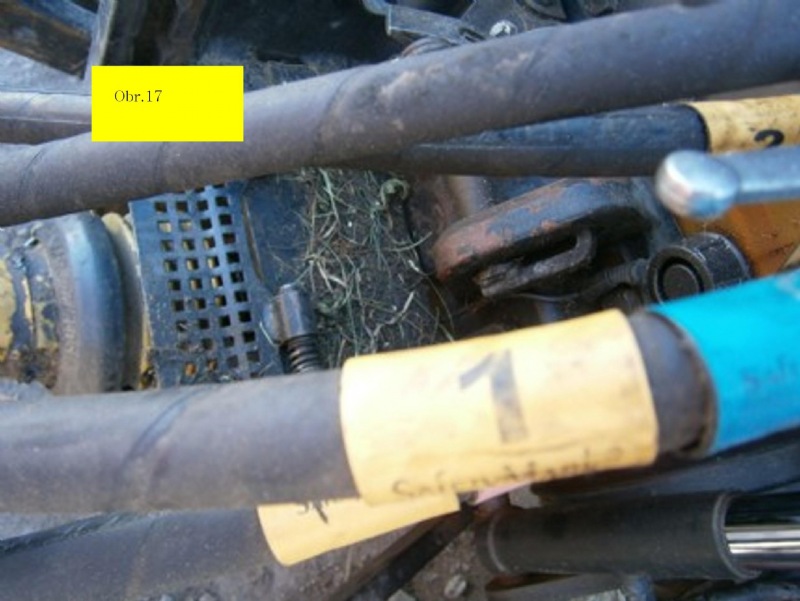

Obrázek 17: U stroje, který je ovládán jednotlivými okruhy traktoru jsou přípojné hadice rozlišeny čísly na jednotlivé okruhy. Funkce jednotlivých okruhů je popsána výše u obrázků 13-16.
Ovládání stroje vybaveným vlastním rozvaděčem a ovládacím panelem POWER CONTROL

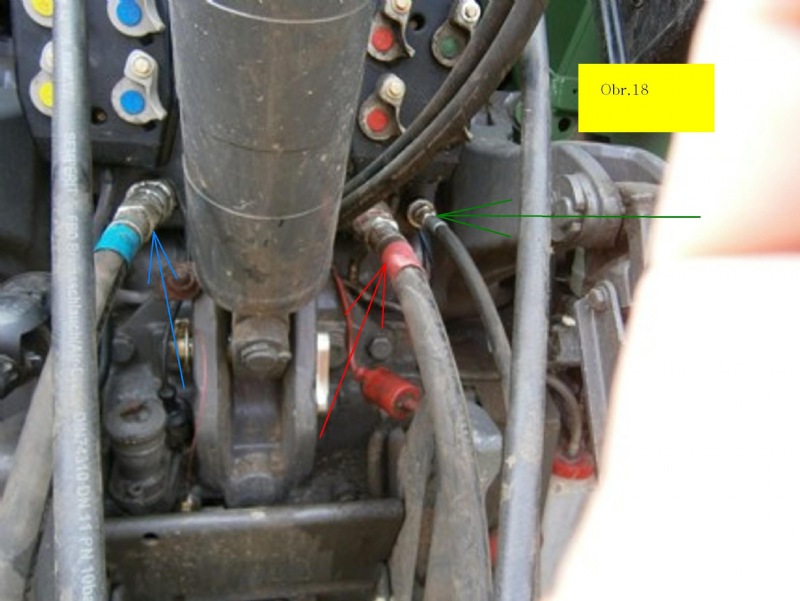

Obrázek 18: Pokud je stroj vybaven vlastním rozvaděčem a ovládacím panelem, potom je do traktoru připojován jen jeden hydraulický okruh, kdy jsou dvě možnosti jeho zapojení. A to na LS System (obrázek 18), kdy modře označená hadice je volný přepad oleje přímo zpět do převodovky traktoru, červeně označená hadice je přívod tlaku do rozvaděče shrnovače a slabá, zeleně označená hadice je ovládací pro LS System. Obrázek byl pořízen v agregaci s traktorem Fendt. U jiných traktorů může být umístění přípojných míst rozdílné a pro bezproblémový provoz stroje je potřeba hadice vždy zapojit do správných rychlospojek traktoru. Pokud traktor není vybaven LS Systemem, potom jsou zapojeny pouze tlaková a přepadová hadice. Slabá ovládací hadice zůstává nezapojena a je potřeba nastavit ventil LS Systemu na rozvaděči shrnovače obrázek 19.

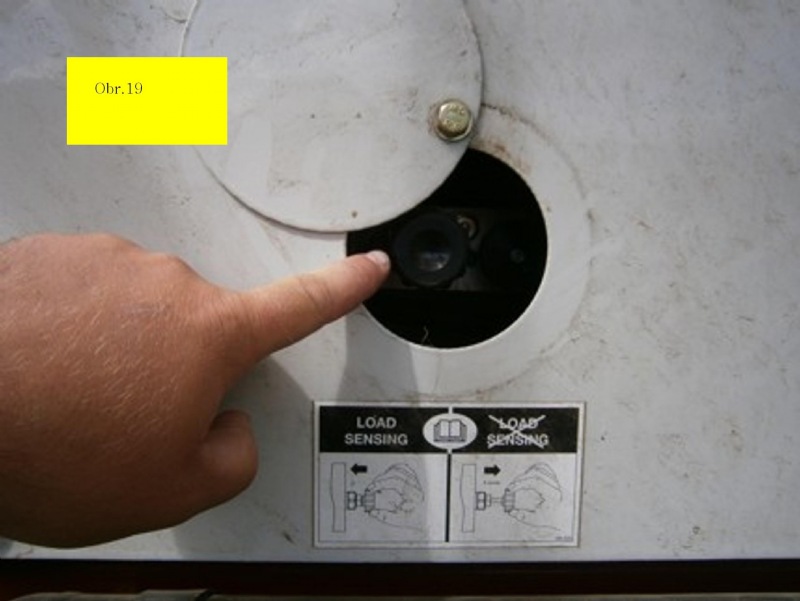

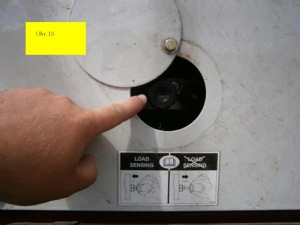

Obrázek 19: LS ventil na rozvaděči shrnovače. Ventil je vždy potřeba nastavit odpovídajícím způsobem podle použitého hydraulického systému dle samolepky.

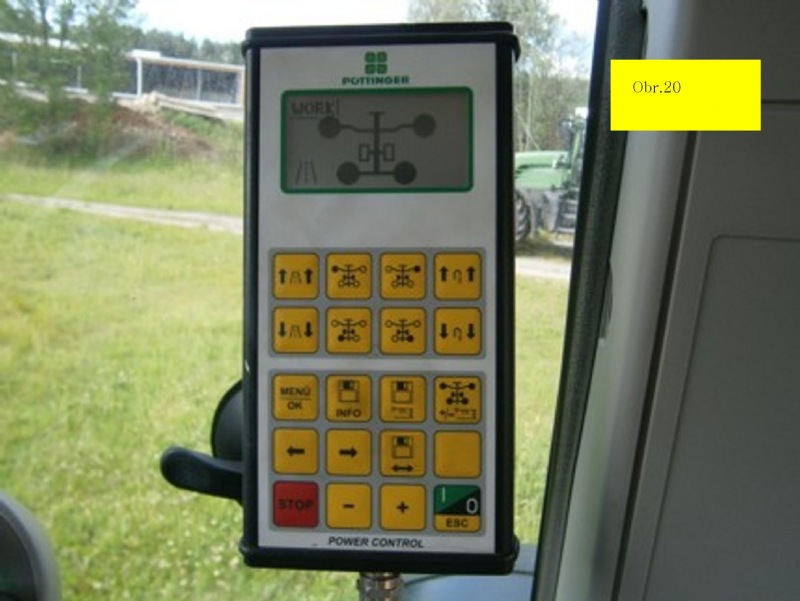

Obrázek 20: Ovládací panel POWER CONTROL. Zobrazení transportní polohy stroje (ikona dole vlevo na displeji).

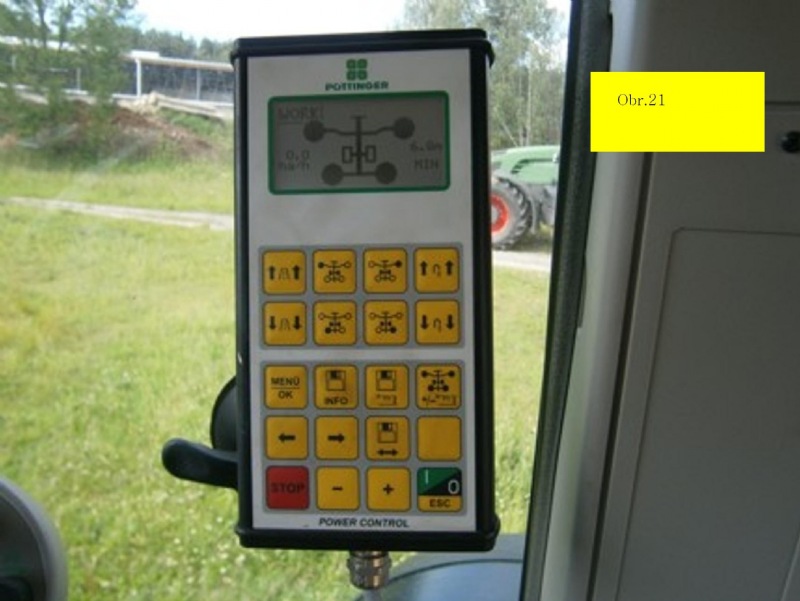

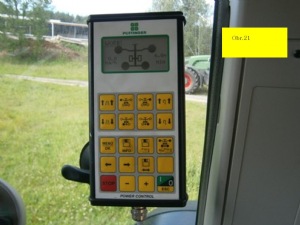

Obrázek 21: Ovládací panel POWER CONTROL. Pracovní poloha stroje při minimálním záběru předních rotorů. Šířka záběru je zobrazována v metrech vlevo na dispeji. Při maximálním roztažení předních rotorů by měla být zobrazená hodnota 12,4 m.

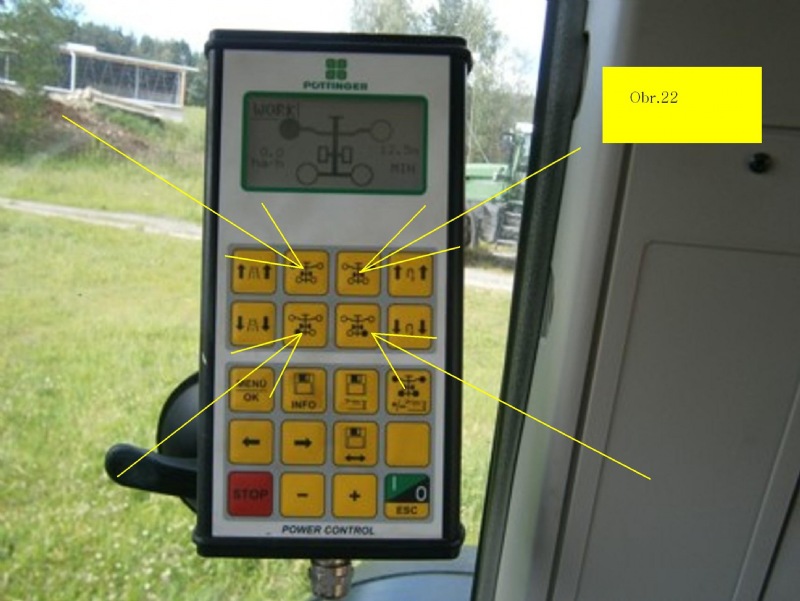

Obrázek 22: Pomocí tlačítek označených šipkami je možno označovat jednotlivé rotory a ovládat tak vždy jen ty, které jsou právě označené. Na obrázku 22 je označen levý přední rotor.

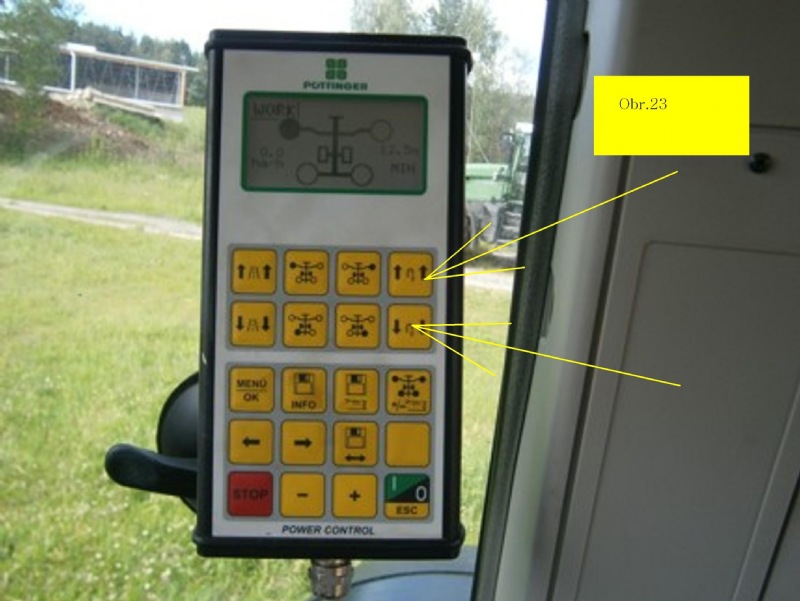

Obrázek 23: Pomocí tlačítek označených šipkami se stroj spouští a zdvihá ze souvraťové polohy a naopak. Pro provedení funkce stačí krátký stisk příslušného tlačítka. Funkce je provedena automaticky na označených rotorech.

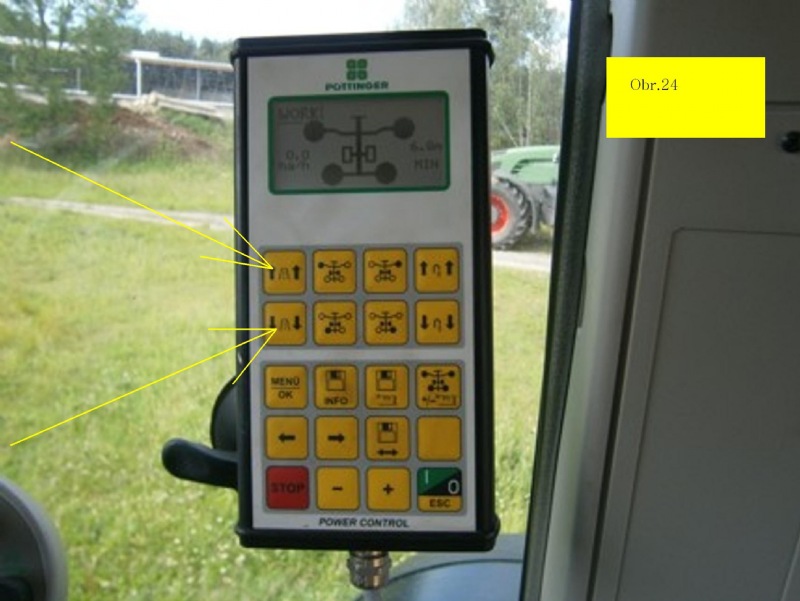

Obrázek 24: Pomocí tlačítek označených šipkami se stroj skládá a rozkládá z pracovní do transportní polohy a naopak. Z bezpečnostních důvodů je nutné příslušné tlačítko držet stisknuté po celou dobu průběhu funkce.

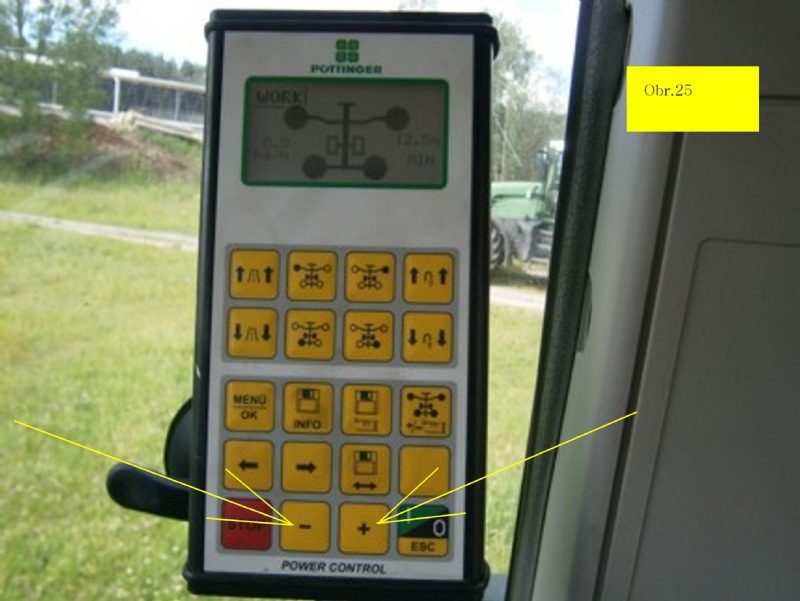

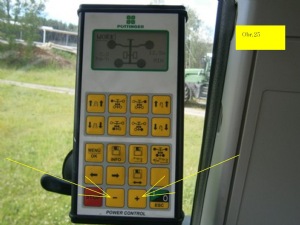

Obrázek 25: Pomocí tlačítek označených šipkami probíhá rozšiřování a stahování šířky záběru stroje. Rotory je možno ovládat i jednotlivě po označení příslušného rotoru např. při objíždění sloupů.
Obrázek 26: Používejte originální díly Pöttinger! Zajistíte si tak odpovídající konstrukční využití s plným pracovním výkonem stroje s garantovanou životností dílů a garancí nejvyšší kvality. Vypracoval: Juraj Kandera
