OBRACEČ PÍCE HIT 10.11 T
Pokyny pro obsluhu stroje!
- 09.01.2013
-
Obraceče
Před uvedením stroje do provozu si pozorně přečtěte návod na používání stroje. V průběhu provozu dodržujte všechny bezpečnostní předpisy! !
Pokyny bezpečnosti při práci
Udržujte odstup od stroje s motorem tažného prostředku za chodu. Nezdržujte se v pracovním prostoru stroje.

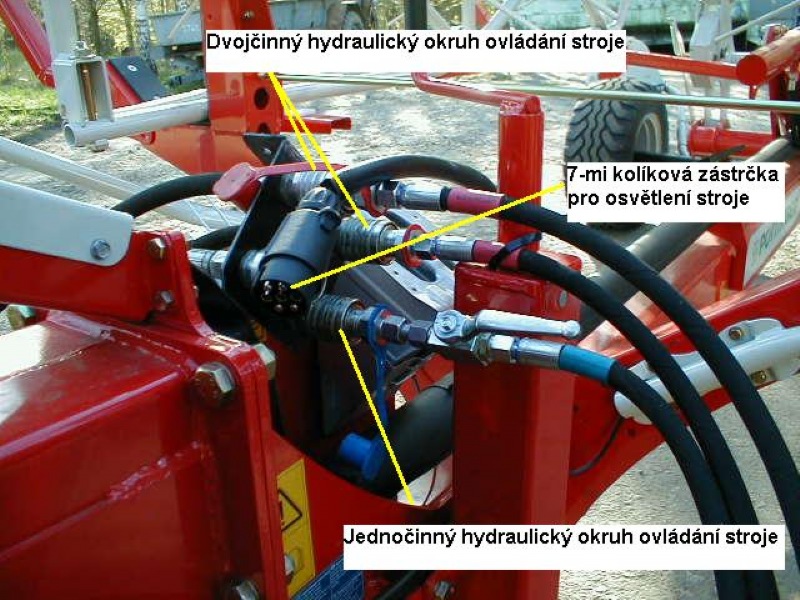

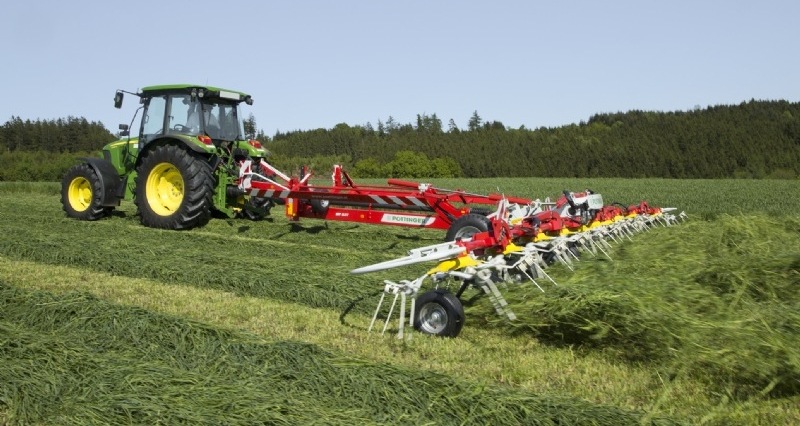

Obraceč je připojen k traktoru pomocí horního, popřípadě dolního závěsu, přičemž hlavní rám obraceče musí být ve vodorovné poloze se zemí. Pro ovládání obraceče je třeba na traktoru mít ve výbavě jeden jednočinný a jeden dvojčinný hydraulický okruh a dále sedmikolíkovou zástrčku pro připojení osvětlení obraceče pro jízdu po veřejných komunikacích. Před prvním uvedením obraceče do provozu je zapotřebí odpovídajícím způsobem upravit délku hnacího kloubového hřídele. Maximální otáčky vývodového hřídele traktoru nesmí překročit 540 ot./min.

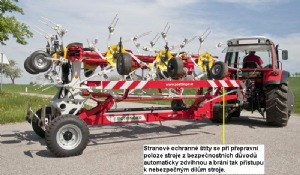

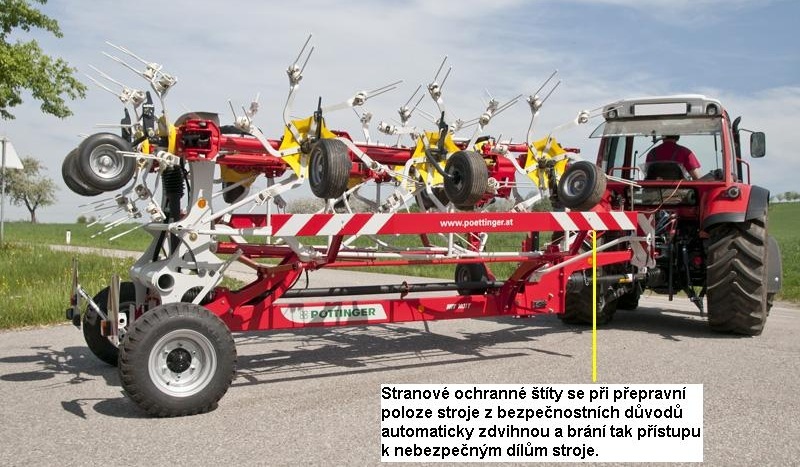

Pro přestavení stroje z pracovní polohy do přepravní polohy je zapotřebí nejprve zastavit pohon vývodového hřídele traktoru a vyčkat až do klidového stavu rotorů, následně zdvihnout rotorové jednotky do úvraťové polohy. Zdvih rotorových jednotek z pracovní polohy stroje do zdvihnuté polohy stroje na úvrati je proveden ovládáním jednočinného hydraulického okruhu. Pomocí ovládání dvojčinného hydraulického okruhu se stranové rotorové jednotky podélně sklopí směrem dopředu ve směru jízdy stroje. Jednočinným hydraulickým okruhem se tyto sklopené rotorové jednotky spustí směrem dolů, na nosný přepravní rám. Současně se automaticky zdvihnou i boční ochranné štíty stroje.

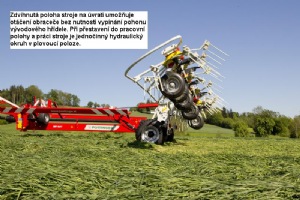

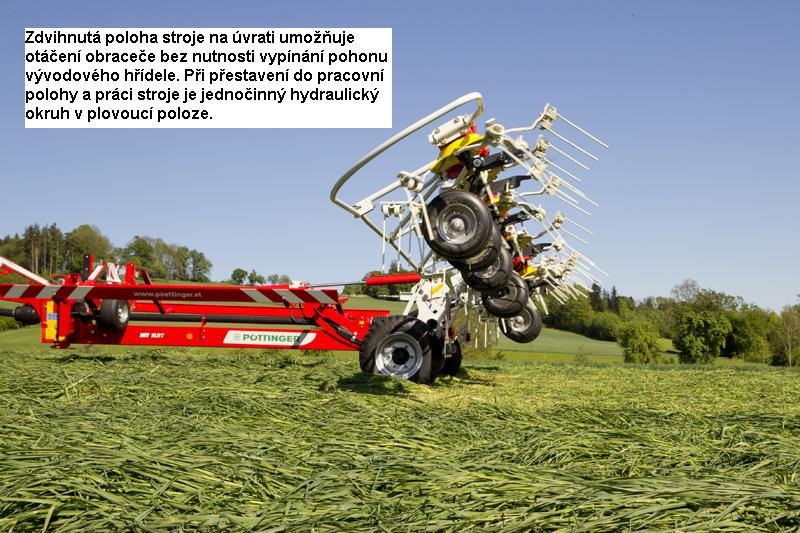

Při přestavení obraceče z transportní polohy do pracovní polohy se postupuje logicky v obráceném pořadí úkonů. Výjimkou je pouze přestavení stroje se zdvihnuté polohy stroje na úvrati do pracovní polohy. Během uvedené změny polohy a rovněž během práce stroje musí být jednočinný hydraulický okruh uveden v plovoucí poloze. Tato poloha umožňuje kopírování terénních nerovností od jednotlivých rotorových jednotek.

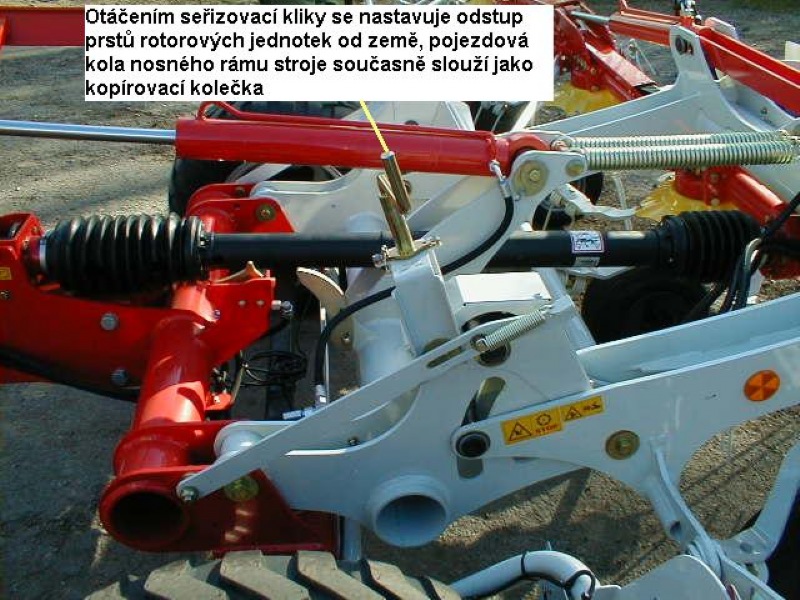

Odstup prstů rotorových jednotek od země je nastaven pomocí seřizovací kliky, která je umístěna na levé zadní straně hlavního rámu stroje.

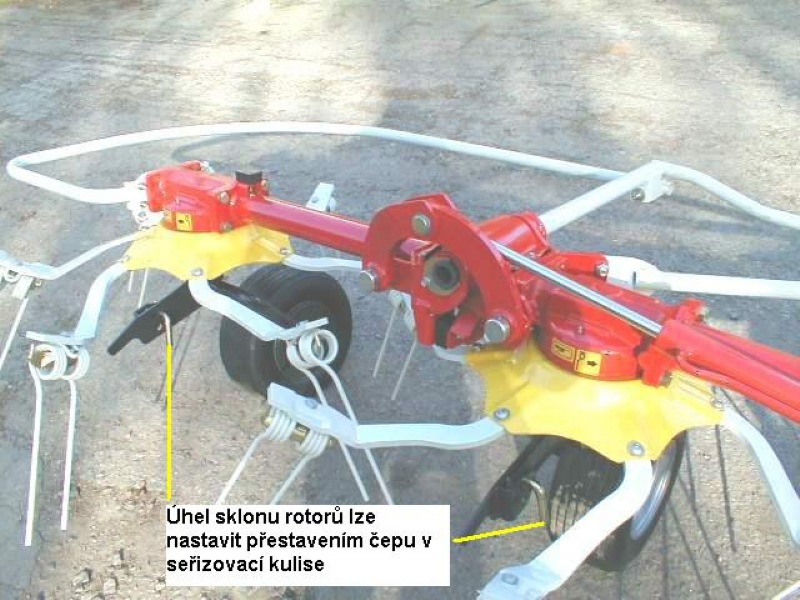

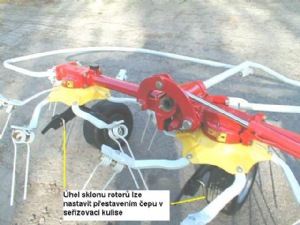

Seřízení sklonu rotorů je možno nastavit pod jednotlivými rotorovými jednotkami přestavením čepu v nastavovací kulise. Čím více je sklízené píce, tím větší úhel sklonu rotorů může být nastaven. Nastavení úhlu sklonu rotorů musí být provedeno jednotně u celého stroje.

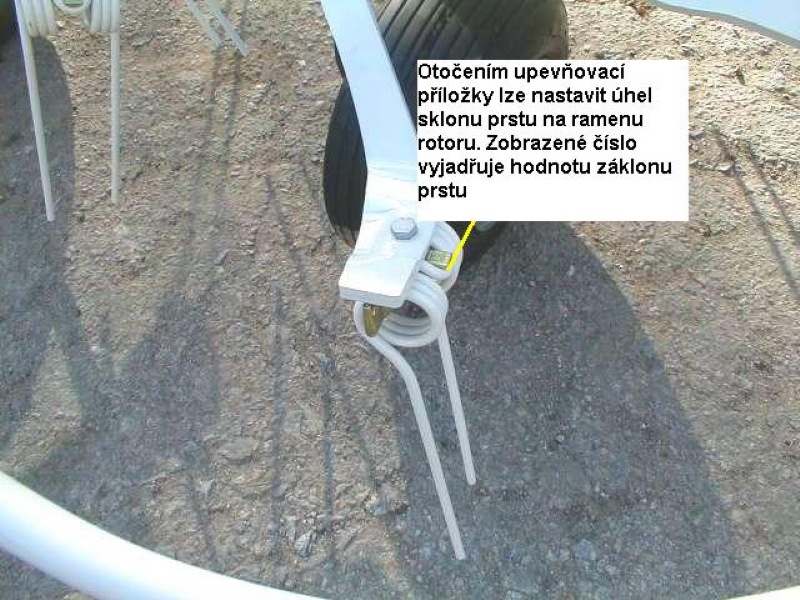

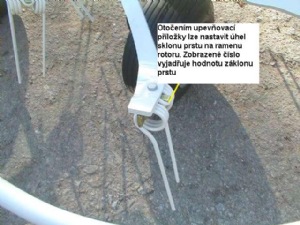

Při obracení husté, velmi těžké píce lze dodatečně nastavit i úhel sklonu prstu na ramenu rotorové jednotky a to otočením upevňovací příložky. Uvedená změna v nastavení je v případě potřeby nutná provést rovněž na celém stroji a zvýší se tím rozptylový účinek píce. Standardně je stroj dodáván se záklonem prstu oproti upevňovacímu ramenu -5°, což lze zjistit při pohledu na upevňovací příložku. Na každém ramenu je rovněž umístěn držák, zabraňující eventuální ztrátě poškozeného prstu.

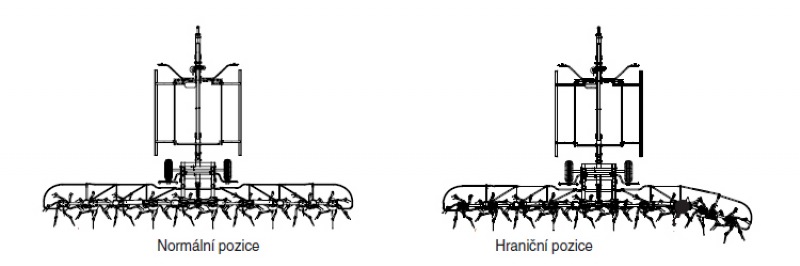

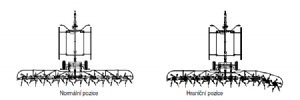

Jestliže je stroj vybaven zařízením pro odhoz píce od okraje pozemku, potom využíváme stávající dvojčinný hydraulický okruh stroje a dodatečně je funkce ovládána mechanicky zatažením za ovládací lanko. Princip funkce je takový, že poslední dvě rotorové jednotky na pravé straně stroje jsou poněkud sklopeny směrem dozadu a proud obracené píce je tak usměrňován do středu pole.

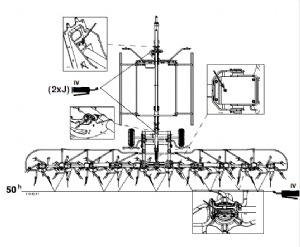

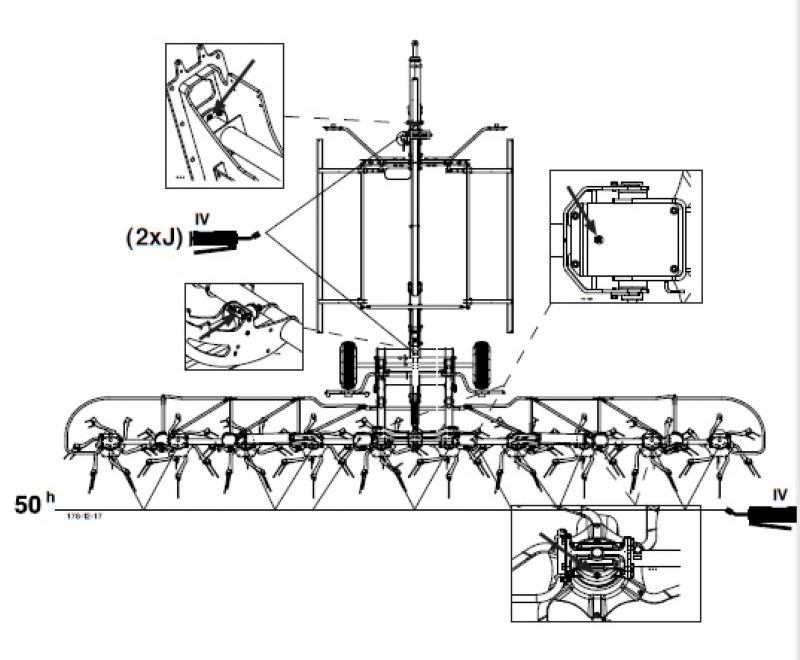

Z důvodu technické spolehlivosti stroje je důležité dodržování veškerých ustanovení uvedených v návodě k používání stroje. Veškerá mazací a údržbářská místa na obraceči jsou popsána v návodě k používání stroje.
Používejte originální díly Pöttinger! Zajistíte si tak odpovídající konstrukční využití s plným pracovním výkonem stroje s garantovanou životností dílů a zárukou nejvyšší kvality.
"Kdo se rozhodne pro Pöttinger, získá víc než stroj..."Zpracoval: Josef Vlach
