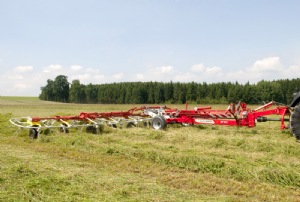

Před uvedením stroje do provozu si pozorně přečtěte návod na používání stroje. V průběhu provozu dodržujte všechny bezpečnostní předpisy!

Pokyny bezpečnosti při práci

Udržujte odstup od stroje s motorem tažného prostředku za chodu. Nezdržujte se v pracovním prostoru stroje.

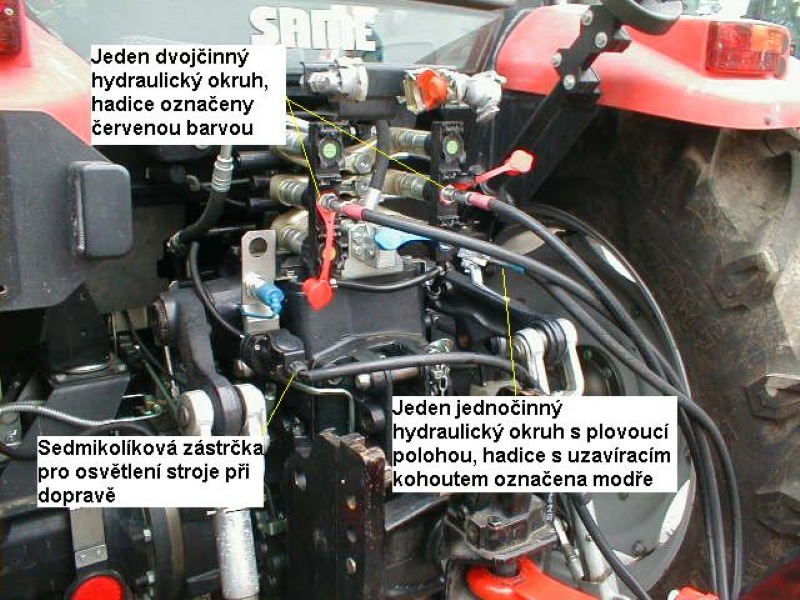

Pro připojení obraceče k traktoru je zapotřebí mít k dispozici jeden dvojčinný a jeden jednočinný hydraulický okruh. Pro osvětlení stroje při jízdě po veřejných komunikacích je potřebná sedmikolíková zástrčka. Pohon obraceče je standardně zajištěn pomocí hnací vývodové hřídele s otáčkami 540 ot./min. Připojení stroje k traktoru je volitelné pro horní nebo spodní závěs a dále je možné zvolit i typ závěsného oka obraceče. Výška závěsu musí být seřízena tak, aby podvozkový rám obraceče byl ve vodorovné poloze.

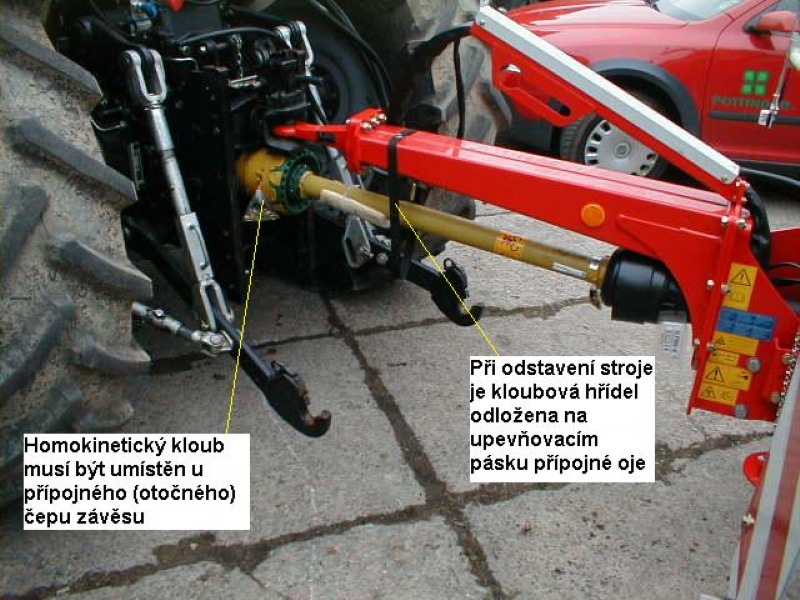

Podle typu závěsu musí být odpovídajícím způsobem zkrácena kloubová hřídel. Homokinetický (dvojitý) kloub kloubové hřídele musí být umístěn na straně přípojného, otočného čepu.

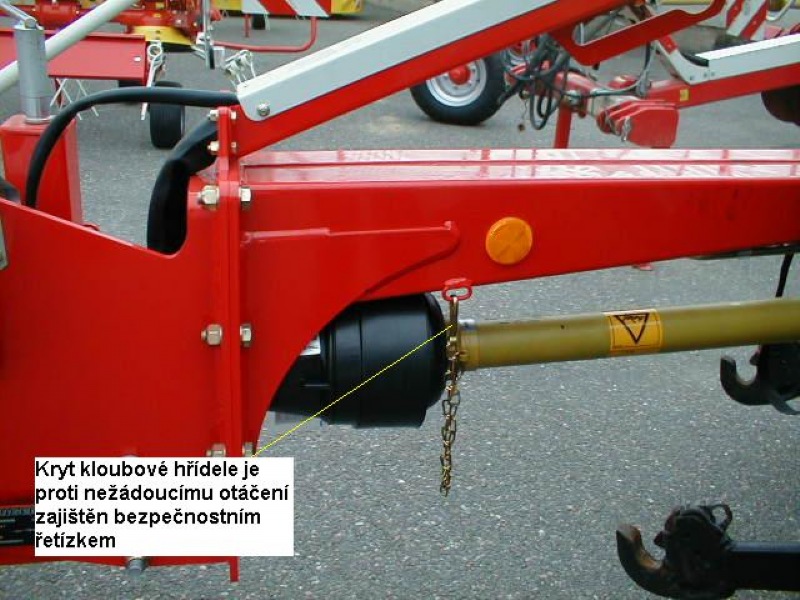

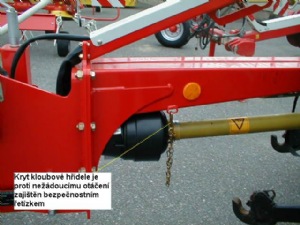

Kryt kloubové hřídele musí být zajištěn proti otáčení bezpečnostním řetízkem na upevňovacím očku stroje.

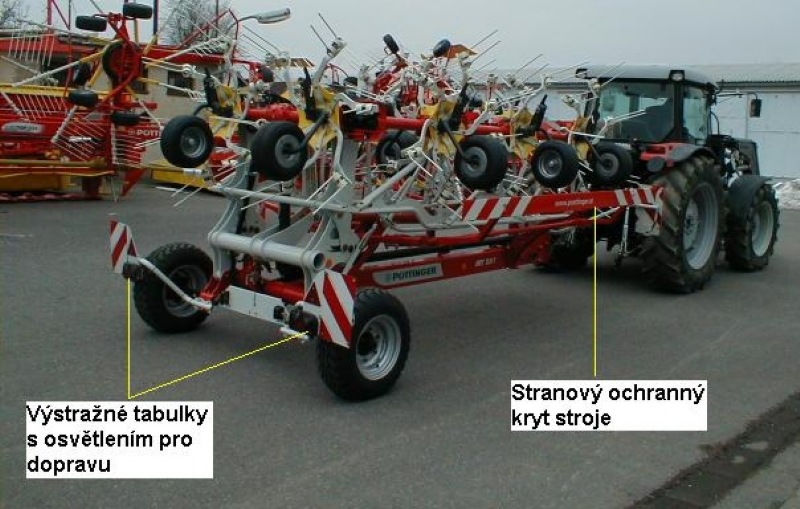

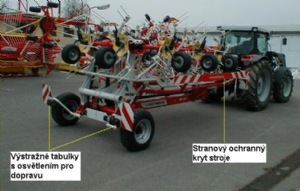

Pro přepravu po veřejných komunikacích musí být stroj vybaven předepsaným osvětlením a výstražnými tabulkami. Součástí standardní výbavy stroje jsou i sklopné stranové kryty.

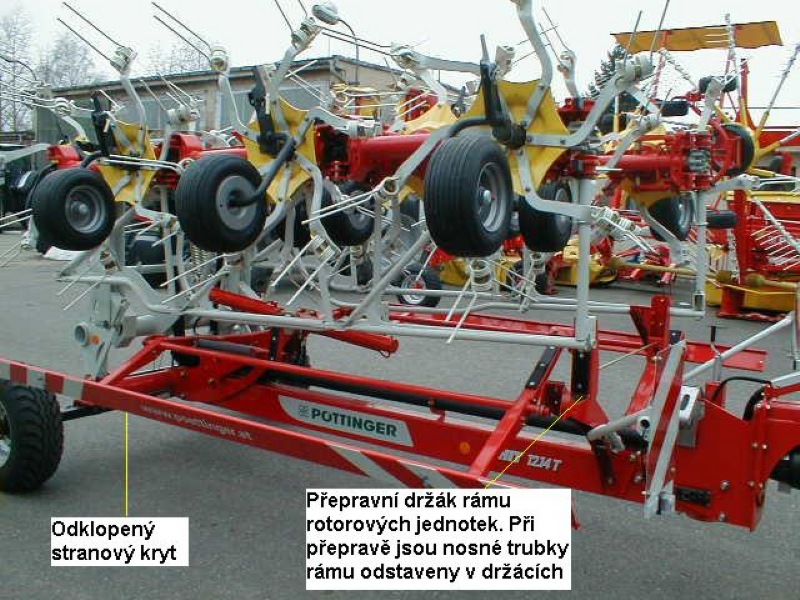

Při procesu rozkládání stroje jsou nejprve nadzdvihnuty rámy rotorových jednotek z přepravních držáků. Současně automaticky dochází i ke sklopení stranových ochranných krytů stroje. Pro funkci zdvihu rotorových jednotek z přepravních držáků musí být aktivován jednočinný hydraulický okruh stroje.

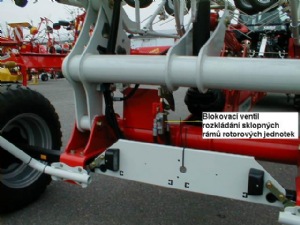

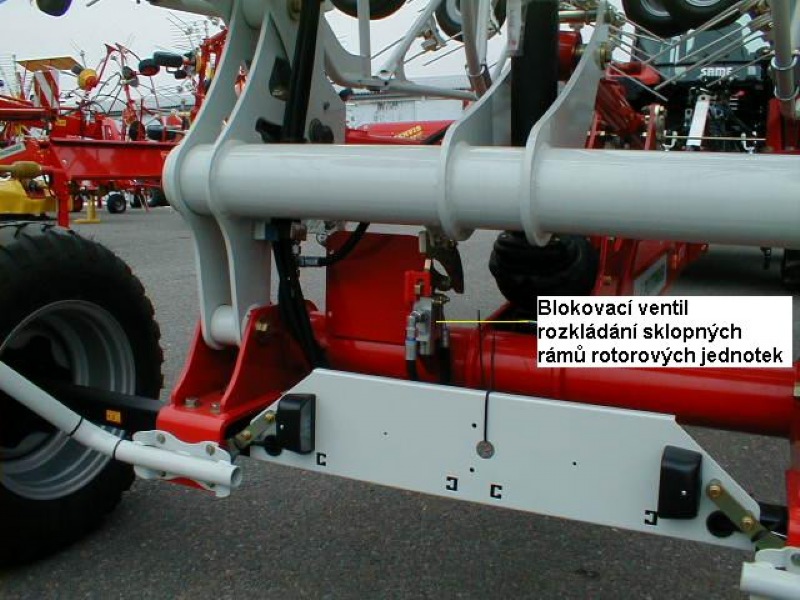

Zdvihem rotorových jednotek z přepravních držáků dojde k uvolnění blokovacího ventilu umožňujícího funkci rozklopení stranových rotorových sekcí do zdvihnuté polohy stroje na úvrati.

Rozložení sklopných sekcí rotorových jednotek se provádí dvojčinným hydraulickým okruhem stroje.

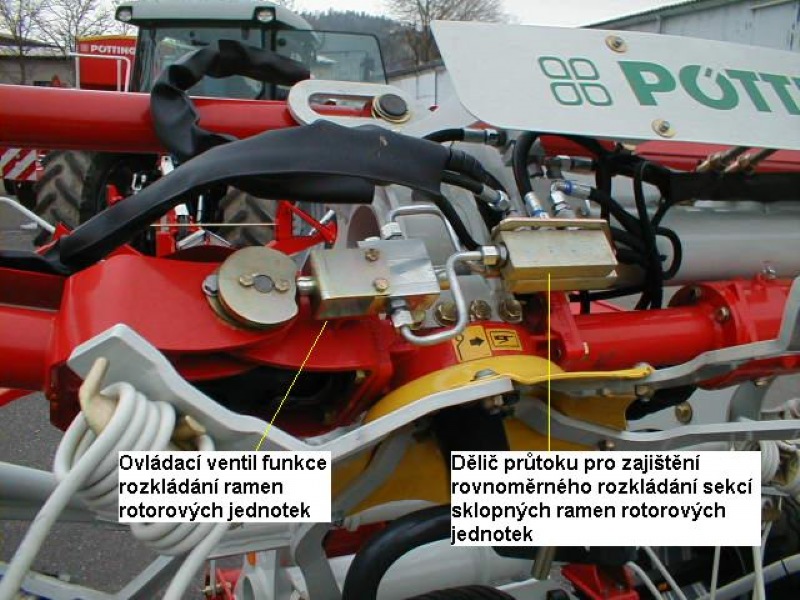

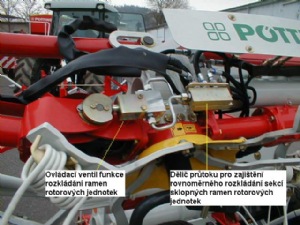

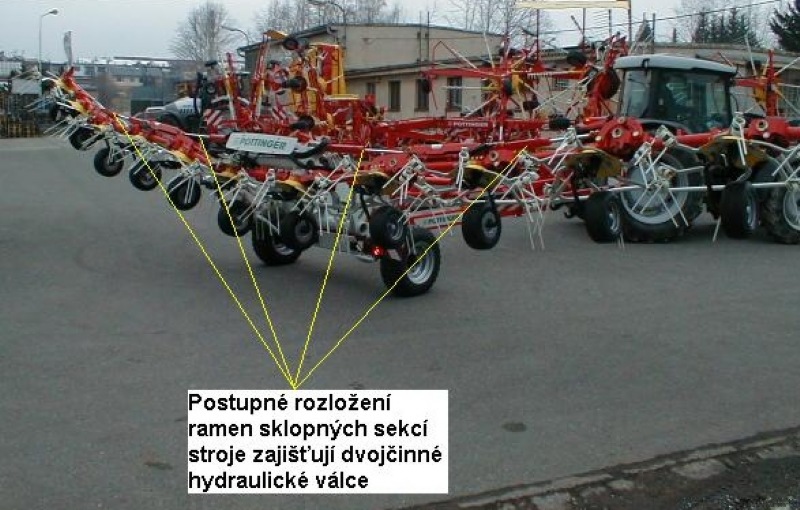

Postupné rozkládání vnitřních a následně vnějších ramen rotorových jednotek zabezpečuje uzavírací ventil hydrauliky a dělič průtoku zajišťující rovnoměrné rozkládání obou ramen.

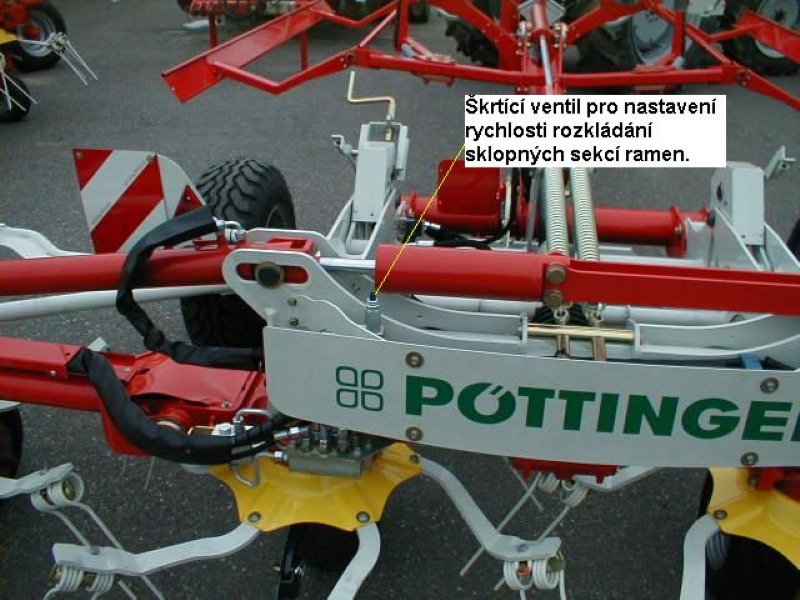

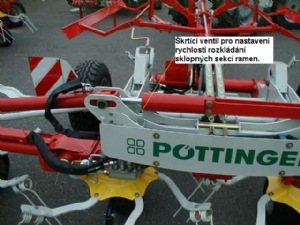

Rychlost rozkládání ramen rotorových jednotek je omezena škrtícím ventilem tak, aby ramena při rozkládání nebyla nadměrně zatěžována.

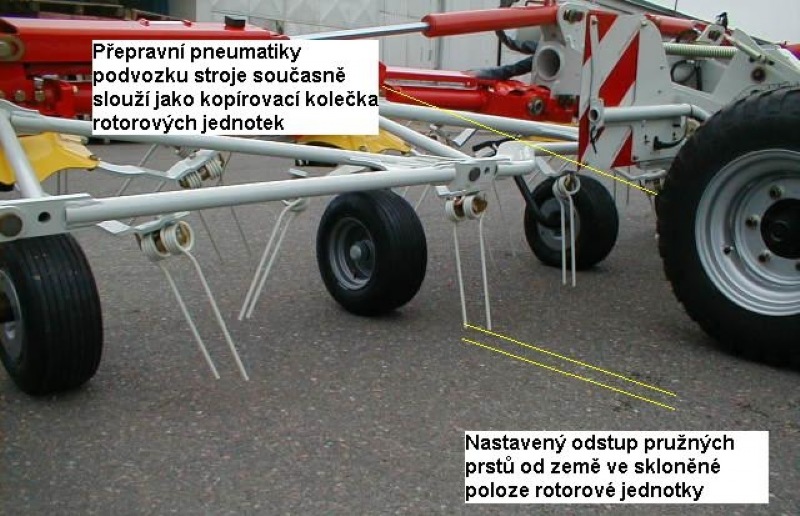

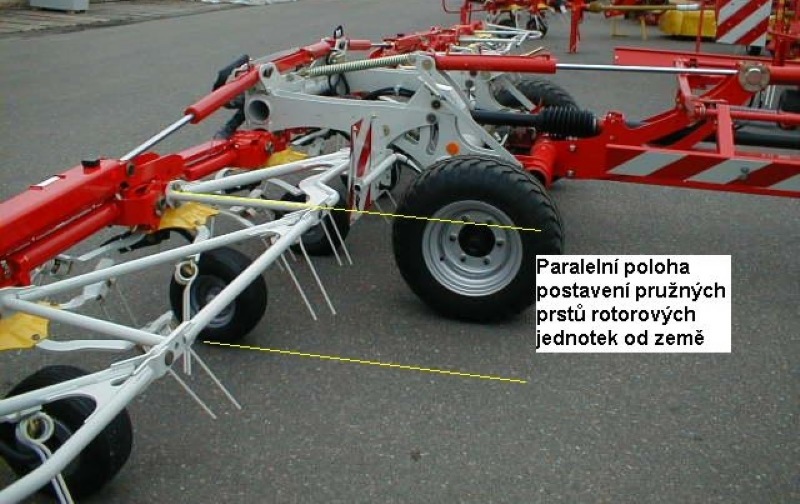

Aktivací plovoucí polohy jednočinného okruhu hydrauliky dojde ke spuštění rotorových jednotek k zemi. Nejdříve se rotory přestaví do paralelního postavení prstů rotorových jednotek od země, tím je zabráněno nadměrnému jednorázovému zatížení převodů a pružných prstů obraceče.

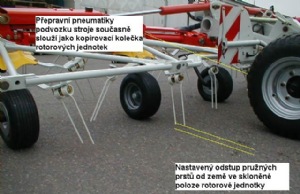

Teprve následně dojde k plynulému sklonu rotorových jednotek na seřízený odstup pružných prstů od země. Během klesání rotorových jednotek i v průběhu práce obraceče musí být jednočinný hydraulický okruh stroje neustále v plovoucí poloze.

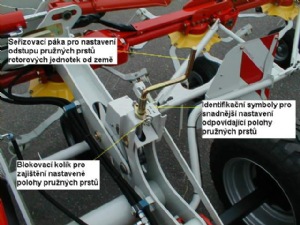

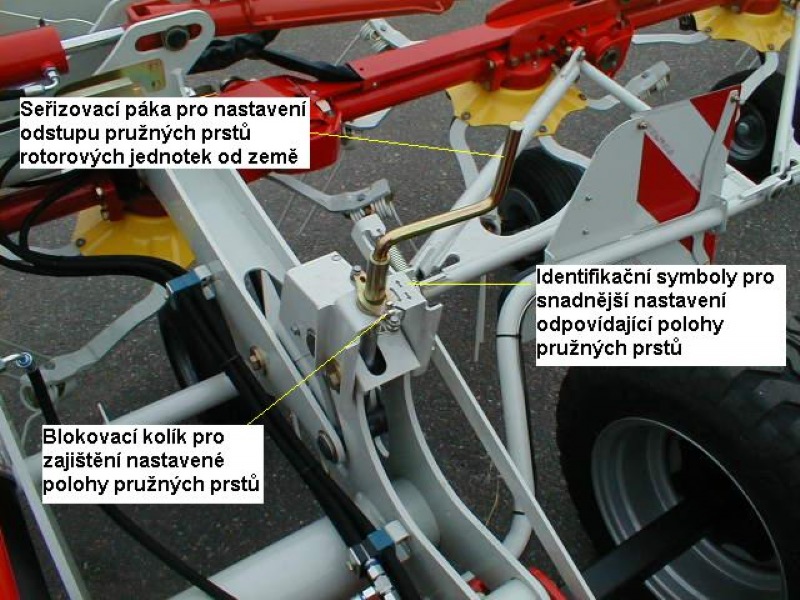

Nastavení odstupu pružných prstů rotorových jednotek od země je prováděno seřizovací pákou.

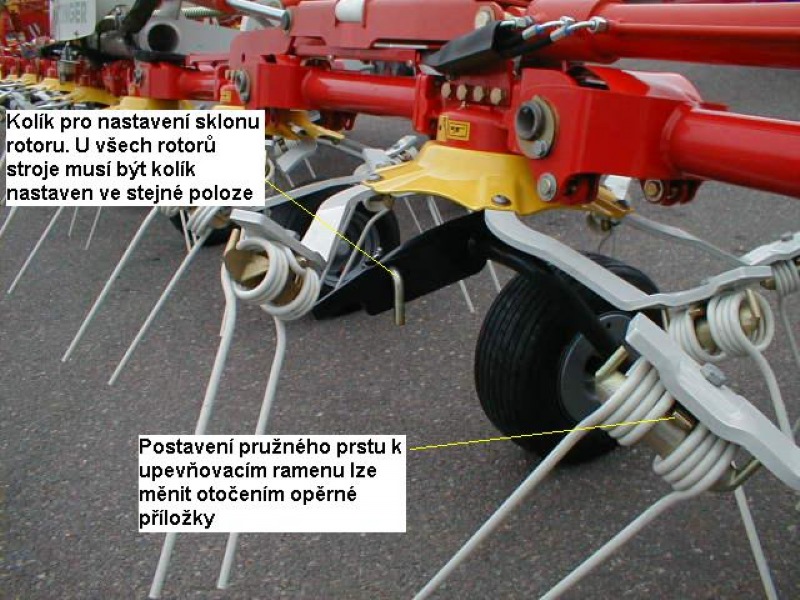

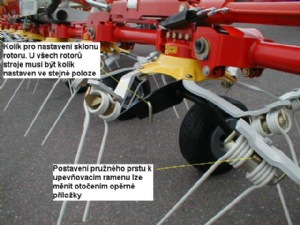

Úhel sklonu rotorů lze nastavit v závislosti podle množství hmoty a sklizňových podmínek ve třech polohách. Obecně platí, že při větším množství hmoty a těžších podmínkách je výhodnější větší úhel sklonu rotorů. Úhel polohy pružného prstu proti upevňovacímu ramenu lze změnit otočením opěrné příložky. Číslo na příložce označuje úhel sklonu prstu k ramenu. Nižší číslo vyjadřuje větší agresivitu prstu při styku s obraceným materiálem. Opěrné příložky musí být na všech rotorech celého stroje nastaveny stejným způsobem.

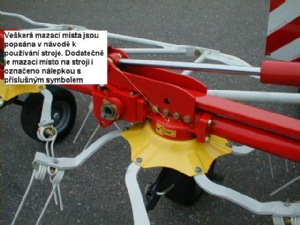

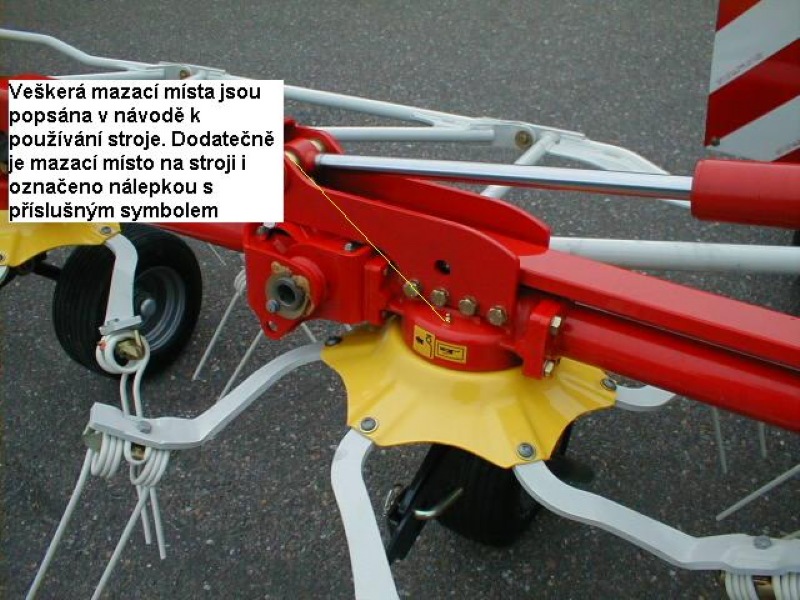

Údržba spočívá rovněž v pravidelné kontrole stroje, veškerá mazací a údržbářská místa na obraceči jsou popsána v návodu k používání stroje.

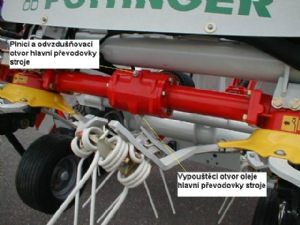

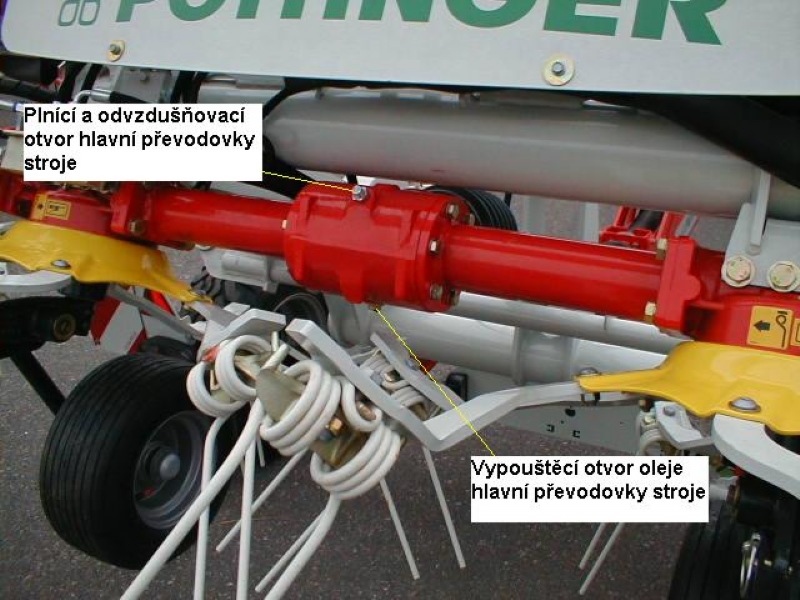

Každým rokem je třeba provádět výměnu převodového oleje v hlavní převodovce stroje (0,75 l – SAE 90).

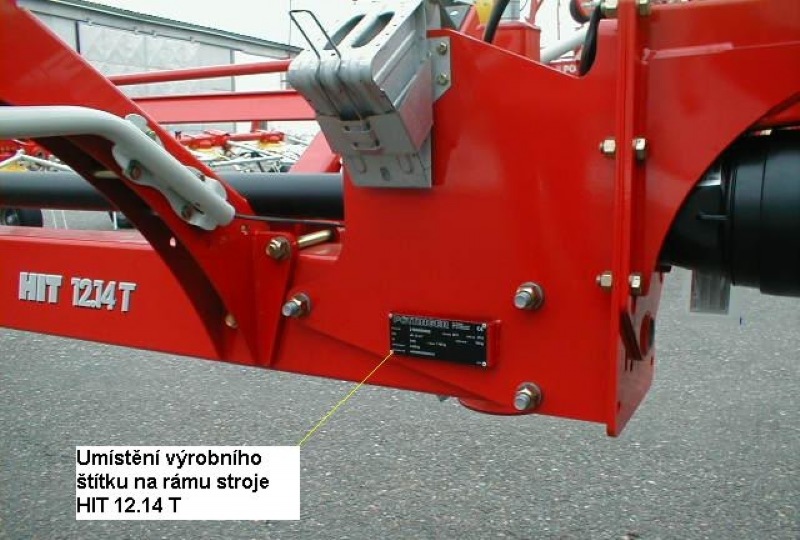

Výrobní štítek je umístěn na rámu stroje v jeho pravé přední části. V případě jakýchkoliv konzultací se zákaznickou službou, nebo v případě objednávky dílů, je zapotřebí uvádět konkrétní výrobní číslo stroje.

Používejte originální díly Pöttinger! Zajistíte si tak odpovídající konstrukční využití s plným pracovním výkonem stroje s garantovanou životností dílů a zárukou nejvyšší kvality.

"Kdo se rozhodne pro Pöttinger, získá víc než stroj ..."
