TERRIA 1040 4-balkige gezogene Grubber

System 4-balkig

Groß dimensionierte Rahmenkonstruktionen und maximaler Durchgang zeichnen die Speerspitze des Grubbersegmentes aus. Die 3- und 4-balkigen TERRIA Modelle weisen dieselbe Zinkenanzahl auf. Dadurch unterscheiden sich die Arbeitsweisen der beiden Maschinen.

• Die Einarbeitung von üppigen Mengen an Pflanzenresten wie bei Lagergetreide oder Maisstroh ist dank des großen Durchgangs einfach realisierbar.

• Durch das längere Zinkenfeld hat das Bodengemisch eine längere Verweildauer im Arbeitsfeld. Dadurch werden Einebnung und Krümelung positiv beeinflusst.

• Breites Anwendungsspektrum von Stoppelbearbeitung über tiefes Arbeiten bis Saatbettbereitung.

Die ruhige Lage der Maschine im Boden fördert die Einhaltung der Arbeitstiefe und somit die Arbeitsqualität.

Bewegen Sie mehr

Der TERRIA steht für 3- und 4-balkige, gezogene Grubber mit Arbeitsbreiten von jeweils 4 bis 6 m. Die mechanische oder hydraulische Steinsicherung NOVA ermöglicht NONSTOP Grubbern auf allen Böden – und das völlig wartungsfrei. Das in den Rahmen integrierte Fahrwerk führt zu einer kompakten Maschine und somit zu einer besseren Wendigkeit.

Die Arbeitswerkzeuge sind symmetrisch entlang der Zuglinie angeordnet. Ein ganzflächiges Bearbeiten des Bodens auch bei flachen Überfahrten ist somit gesichert.

Für schnelle Anpassung sorgt eine serienmäßige, vollhydraulische Tiefeneinstellung, welche auch während der Fahrt angesteuert werden kann.

Überzeugt auf ganzer Linie

Eine perfekte Bodenanpassung ist Voraussetzung für eine gleichmäßige Bearbeitungsqualität über die gesamte Arbeitsbreite – weil jeder Quadratmeter Boden wertvoll ist. Neben den neu entwickelten Tasträdern sorgen weitere technische Einrichtungen für das beste Ergebnis.

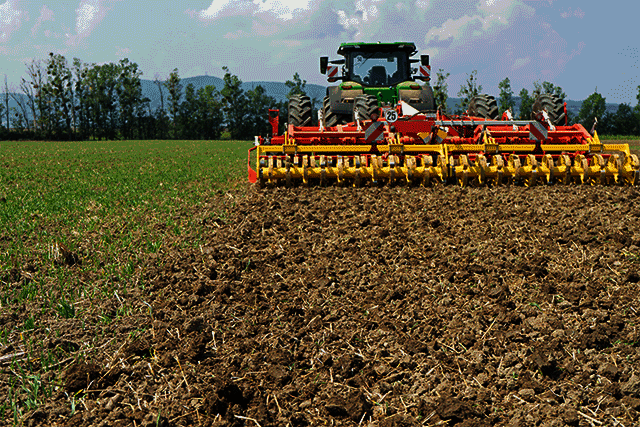

TERRIA 6030 beim Stoppelsturz

Vollhydraulische Tiefeneinstellung

Um unterschiedliche Arbeitstiefen schnell und exakt einstellen zu können, bietet PÖTTINGER den gezogenen Grubber TERRIA serienmäßig mit einem hochwertigen Hydrauliksystem an. Hierbei werden die Hydraulikzylinder von Tastrad und Nachläufer stets mit der verhältnismäßig gleichen Ölmenge versorgt. Somit wird die Maschine immer exakt parallel zum Boden ausgerichtet. Die Einstellung ist auch während der Fahrt möglich. Eine große, gut ablesbare Skala vorne am Rahmen ermöglicht eine schnelle Kontrolle.

TERRIA 6040 bei der tiefen Bearbeitung

Störungsfreier Betrieb

Damit bei üppigen Mengen an Stroh- und Ernterückständen ein konstanter Erdfluss gewährleistet ist, wurde der gezogene Grubber TERRIA mit einer großen Rahmenhöhe versehen. Zusätzlich wurde der Strichabstand optimal abgestimmt. Ein harmonisches Zusammenspiel für Ihren Erfolg im Feld.

Das Fahrwerk wird in Arbeitsstellung weit bis über den Rahmen hin ausgehoben. Dies garantiert ebenfalls einen störungsfreien Erdfluss durch das Zinkenfeld und beugt eine Verunreinigung der Bremse vor.

Das Fahrwerk wird in Arbeit hoch ausgehoben, Erdreich und Ernterückstände können somit ungehindert durchfließen.

Der großzügig ausgelegte Durchgang schafft Platz für Ernterückstände.

Durchdachte Aufteilung

Die Maschine ist in der 4 und 5 Meter breiten Ausführung mit zwei Fahrwerksrädern ausgestattet. Die 6 Meter breite Ausführung kann optional mit 4 Fahrwerksrädern ausgestattet werden. Somit wird das Eigengewicht optimal verteilt und folglich die Schadverdichtungen im Feld gering gehalten.

TERRIA 6040 im Einsatz

Die optimierte Anordnung der Maschinenteile am Beispiel TERRIA 6040

Genug Platz

Der große Reifendurchmesser und die spezielle Fahrwerksanlenkung erwirken eine großzügige Bodenfreiheit von 21 cm.

Beim Einsatz mit doppelbereiften/zwillingsbereiften oder breiten Großtraktoren kann es am Vorgewende eng werden. Um auch hier einen reibungslosen Ablauf zu gewährleisten, kann optional eine Deichsel mit zusätzlich 1 m Länge ausgewählt werden.

Sicher ans Ziel

Der große Reifendurchmesser sowie die angepasste Reifenbreite sorgen dafür, dass lockeres Erdreich nicht zu einem Wall aufgeschoben wird. In Kombination mit dem optimierten Eigenantrieb der Räder ist ein Weiterkommen selbst auf unwegsamen Vorgewenden oder Feldzufahrten problemlos möglich.

Als Zusatzausstattung wird eine Druckluftbremsanlage oder wahlweise eine hydraulische Einleiterbremse angeboten. Sicheres Fahren bis zur maximal zugelassenen Geschwindigkeit ist so garantiert.

Wartungsfreie Steinsicherung

PÖTTINGER hat seine bestehende Lösung für die NONSTOP Steinsicherung weiter optimiert. Dies ist gerade bei großen Hindernissen essentiell für einen störungsfreien Betrieb. Zusätzlich wurde das Programm um eine hydraulische Variante erweitert.

• Maximaler Ausweichweg für große Hindernisse

• Schonung von Rahmen und Material

• Zusätzliche Abschersicherung, um im Ernstfall vor Beschädigungen zu schützen

• Extra großes Manometer an der Deichsel zur Überprüfung des Auslösedrucks der hydraulischen NOVA Elemente

Das mechanische NOVA Element kommt ohne Wartungspunkte aus.

Mechanisch – Bewährte Technik

Das einfache Federpaket ist für Belastungen von bis zu 600 kg ausgelegt und bietet einen langlebigen und robusten Schutz vor Beschädigungen. Die Systeme kommen zudem ganz ohne Schmierstellen aus, was Wartungskosten einspart.

Für höchste Flexibilität ist das hydraulische NOVA Element stufenlos einstellbar.

Hydraulisch – Volle Flexibilität

Um den Anforderungen von stark wechselnden Verhältnissen gerecht zu werden, besteht die Möglichkeit einer hydraulischen Überlastsicherung. Die Auslösekraft von maximal 650 kg wird bequem vom Traktorsitz aus eingestellt. Auch hier ist eine Wartung nicht notwendig.

Auch bei dynamischen Arbeiten sorgen die NOVA Elemente für konstante Arbeitsqualität.

Einstellungen nach Wunsch

Ob flaches Durchschneiden nach der Ernte oder intensives Lockern – mithilfe der bewährten, einstellbaren Werkzeuge kann in nur wenigen Handgriffen auf wechselnde Anforderungen reagiert werden. Somit haben Sie immer alles im Griff und können das volle Potential Ihrer Maschine ausschöpfen.

Mit nur einer Schraube lassen sich die Flügel des TERRIA verstellen – das spart Zeit.

Flügelposition

Die beiden Flügel werden mit nur einer Schraube an den Stiel geklemmt. Zwei Positionen sorgen für volle Flexibilität.

• Unten montierte Flügel für ein flaches Durcharbeiten beim Stoppelsturz

• Umfangreiches Mischen bei oberer Flügelposition

Flache oder tiefe Bearbeitung durch Verstellung der Arbeitswerkzeuge

Stielposition

Über zwei Einstellmöglichkeiten kann der Stiel auf den gewünschten Arbeitsgang angepasst werden. Je nachdem, ob dieser steiler oder flacher steht, ändert sich die Intensität der Bearbeitung. Die Schrauben dienen gleichzeitig als Abschersicherung. Dies gilt ebenso für die steingesicherte Ausstattung NOVA.

Einebnung, die (er)folgt

Die wartungsfrei gelagerten, gezackten Hohlscheiben haben einen Durchmesser von 400 mm und sind mittels Gummielemente vor Hindernissen wie Steinen gesichert. Die Scheibenpaare sind über die Nachläufer geführt und werden bei Änderung der Arbeitstiefe automatisch mitverstellt. Somit ist kein wiederholtes Verändern der Position nötig.

Die Feinjustierung der Hohlscheiben erfolgt mittels leicht zugänglichen Drehspindeln. Einmal eingestellt, bleibt das Arbeitsergebnis bei jeder Tiefenverstellung erhalten.

Randbleche für sauberen Anschluss

Die in Höhe und Winkel exakt einstellbaren Randbleche sind solide ausgelegt, um bei jeder Situation den Boden zurück unter den Nachläufer zu befördern. Bei Hindernissen kann das Randblech nach hinten wegschwenken, Spiralfedern ermöglichen ein seitliches Ausweichen.

Unkrautmanagement mit Striegel

Der optional erhältliche Nachlaufstriegel hinterlässt eine feinkrümelige Oberfläche – beste Keimbedingungen für Samen und Ausfallgetreide. Weiters werden Beikräuter aus dem Boden herausgekämmt und zum Abtrocknen an der Oberfläche abgelegt. Die Einstellung von Höhe und Position ist mittels Lochbildern einfach realisierbar.

Laufruhiger Straßentransport

Die TERRIA Modelle sind allesamt mit einer Fahrwerksdämpfung ausgestattet. Über die Fahrwerkszylinder werden so Stöße und Erschütterungen abgefedert. Um den optimalen Federweg zu erzielen, wird der Rahmen auf die richtige Position bewegt, welche auf der hinteren Skala dargestellt ist. Die Federung verspricht ein schonendes Fortbewegen auf der Straße oder Feldweg für Maschine, Traktor und Fahrer.

Das Gewicht des Grubbers wird dank des mittig positionierten, integrierten Fahrwerks gleichmäßig verteilt. Somit verringert sich die Stützlast am Traktor.

Ausreichend Stabilität und Ruhe für schnelle Feldwechsel

Anbau der Maschine

Sie haben die Wahl zwischen einer Unterlenkeranhängung (Kat. 3 / Kat. 4) und einer Anhängung mittels Zugöse (30, 40, 50 oder 70 mm). Diese ist für verschiedene Anbaugeometrien über ein Lochbild verstellbar. Der serienmäßige Stützfuss ist mechanisch verstellbar.

Automatische Transportverriegelung

Der Feldwechsel muss oft schnell vonstattengehen. Die Transportverriegelung wird durch das Ansteuern des Steuergerätes für die Arbeitstiefe gelöst. Danach kann die Maschine geklappt werden. Sie sparen sich ein manuelles Hantieren an der Maschine und somit kostbare Arbeitszeit.

Kosten sparen

Geringerer Zugkraftbedarf bei gleichbleibender optimaler Durchmischung des Bodens. Dies führt zu weniger Treibstoffbedarf und geringere Verschleißkosten. Am Ende des Tages bedeutet dies mehr Profit und somit bares Geld. Bei den Verschleißteilen steht PÖTTINGER für höchste Materialgüte. Weniger Rüstzeiten und geringere Ersatzteilkosten sind die Folge.

Die DURASTAR PLUS Verschleißteile stehen für maximale Standzeit.

Der Mitte treu

Wir stellen sicher, dass unser Grubber immer genau mittig hinter dem Traktor nachgeführt wird. Somit kann das volle Potential ausgeschöpft werden. Vor allem bei exakten Parallelfahrsystemen sorgt dies für perfekte Anschlussfahrten. Höchste Produktivität für höchste Ansprüche.

Hält sein Versprechen

Unsere gezogenen Grubber wurden so konzipiert, dass die angegebene Maschinenbreite auch der tatsächlichen Arbeitsbreite entspricht. Profitieren Sie von größtmöglicher Effizienz bei stets kompakten Transportabmessungen.

Exakte Anschlussfahrt mit dem TERRIA 6030

Integriertes Fahrwerk

Die Fahrwerksräder sind direkt im Zinkenfeld neben den Arbeitswerkzeugen angeordnet. Die kompakte Gesamtlänge eröffnet praktische Möglichkeiten bei der Arbeit am Feld. Durch das Traktorprofil reinigen sich die Laufflächen auch in nassen Bedingungen stets von anheftendem Erdreich.

• Enger Wenderadius und sauberes Ausarbeiten von Feldecken

• Geringe Stützlast am Anhängepunkt des Traktors

• Spezielle Anlenkung ermöglicht schnelles Ausheben und Einsetzen am Vorgewende.

• Reifendimension: 15.5/80-24

Das Fahrwerk wird in Arbeit hoch ausgehoben, Erdreich und Ernterückstände können somit ungehindert durchfließen.

Vielfältiges Nachläuferprogramm

Sie haben die Wahl. Je nach Bodentyp bietet PÖTTINGER ein breit gefächertes Nachläufer-Programm für ein perfektes Arbeitsergebnis mit der gewünschten Krümelstruktur.

Das gesamte Nachläuferprogramm zeichnet sich durch exakte Verarbeitung und robuste Bauweise aus. Die seitlichen Lagerstellen sind auf höchste Belastungen ausgelegt und benötigen keinerlei Wartung.

++ sehr gut geeignet

+ gut geeignet

o geeignet

- nicht geeignet

Die Fahrwerksräder sind direkt im Zinkenfeld neben den Arbeitswerkzeugen angeordnet. Die kompakte Gesamtlänge eröffnet praktische Möglichkeiten bei der Arbeit am Feld. Durch das Traktorprofil reinigen sich die Laufflächen auch in nassen Bedingungen stets von anheftendem Erdreich.

• Enger Wenderadius und sauberes Ausarbeiten von Feldecken

• Geringe Stützlast am Anhängepunkt des Traktors

• Spezielle Anlenkung ermöglicht schnelles Ausheben und Einsetzen am Vorgewende.

• Reifendimension: 15.5/80-24

Ein enger Wenderadius spart Platz und Zeit.

Das Fahrwerk wird in Arbeitsstellung weit bis über den Rahmen hin ausgehoben. Dies garantiert ebenfalls einen störungsfreien Erdfluss durch das Zinkenfeld und beugt eine Verunreinigung der Bremse vor.
