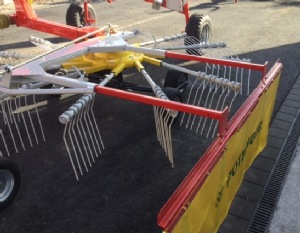

Dvourotorový stranový shrnovač TOP 652
Pokyny pro obsluhu stroje!
15.08.2018
Shrnovací technika
Obr. 1 – Před uvedením stroje do provozu si pozorně přečtěte návod na používání stroje. V průběhu provozu dodržujte všechny bezpečnostní předpisy!

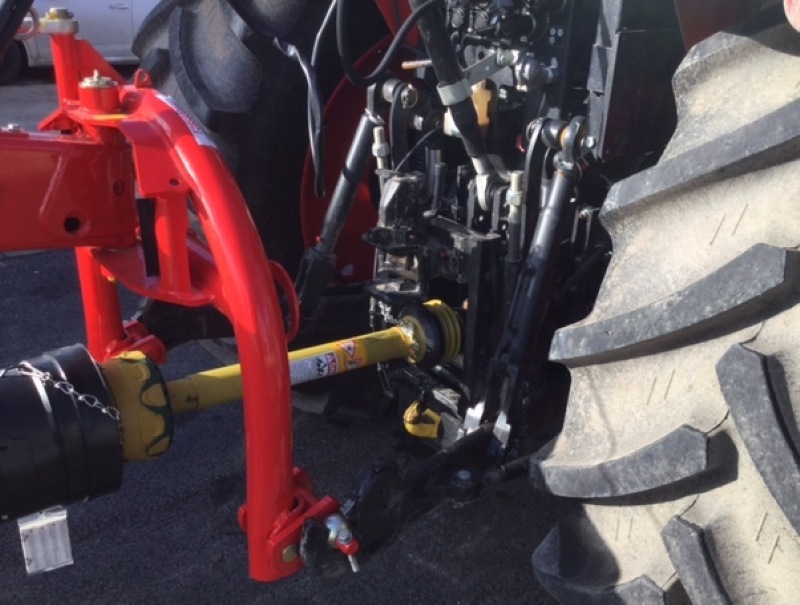

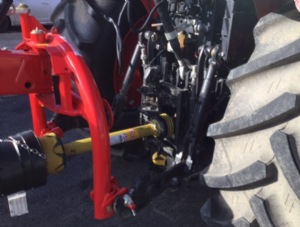

Obr. 2 – Stroj je připojen k traktoru pomocí spodních přípojných táhel hydrauliky. Táhla musí být zajištěna proti stranovému výkyvu a výška přípojných táhel musí být nastavena tak, aby byl hlavní rám stroje ve vodorovné poloze se zemí. Pro ovládání hydrauliky je zapotřebí jeden jednočinný hydraulický okruh a odaretování z přepravní polohy je prováděno pomocí ovládacího lanka. Osvětlení stroje zajišťuje sedmikolíková přípojná zástrčka.

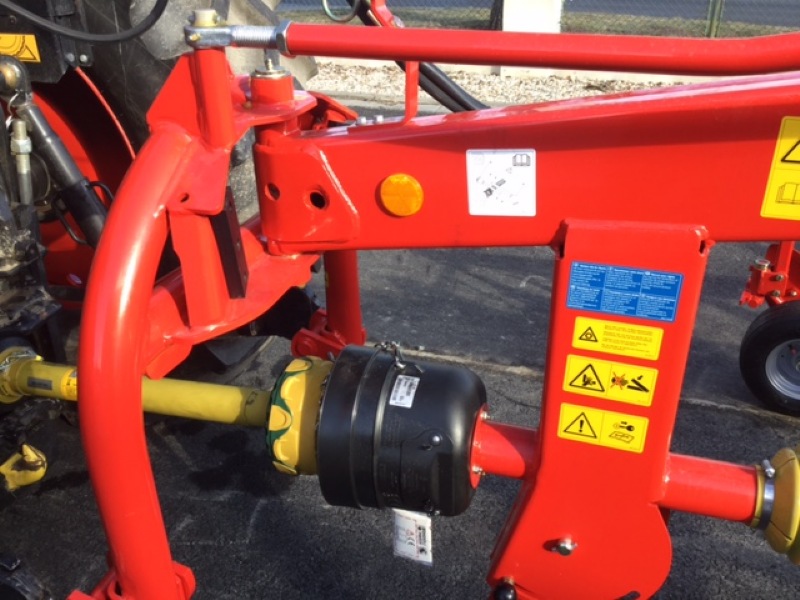

Obr. 3 – Pohon shrnovače je zajištěn kloubovým hřídelem. Homokynetický kloub je montován směrem ke stroji. Pracovní otáčky vývodového hřídele traktoru nastavte na 540 ot./min. Kloubový hřídel je zapotřebí zakrátit podle tažného prostředku. Kontrolu délky kloubového hřídele proveďte vždy při maximálním výkyvu závěsu – největší přesazení profilů.

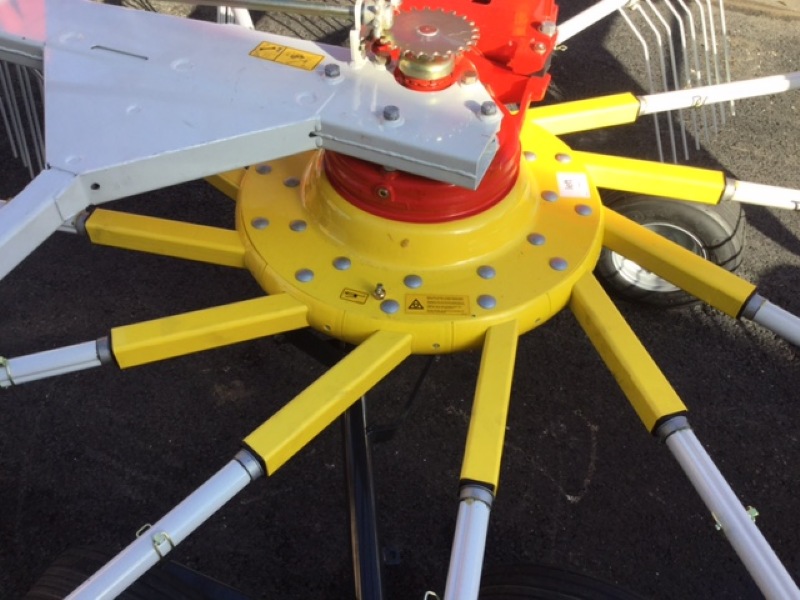

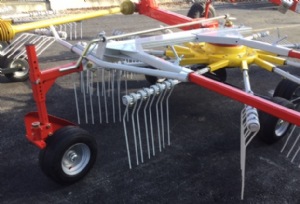

Obr. 4 – Otáčením kliky a přestavením v kulise čelního kopírovacího kolečka nastavte odstup prstů shrnovače od země na 30 až 40 mm, podle sklizňových podmínek. Platí, že prsty musí mít v místě shrnování stejný odstup od země po celém obvodu.

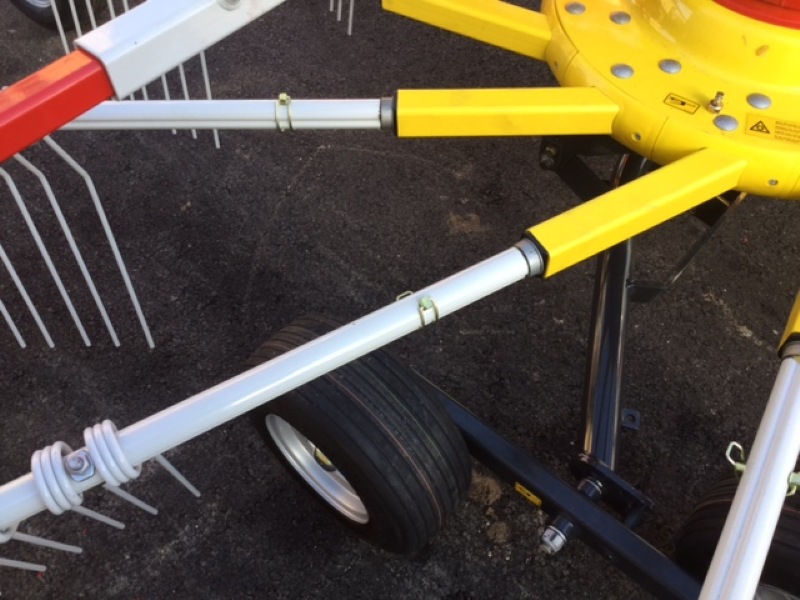

Obr. 5 – Ramena shrnovače jsou zajištěna sklopnými závlačkami, které musí být nasazeny ve směru shrnování hmoty.
Obr. 6 – Před započetím práce je dále zapotřebí sklopit veškeré ochranné kryty do pracovní polohy.

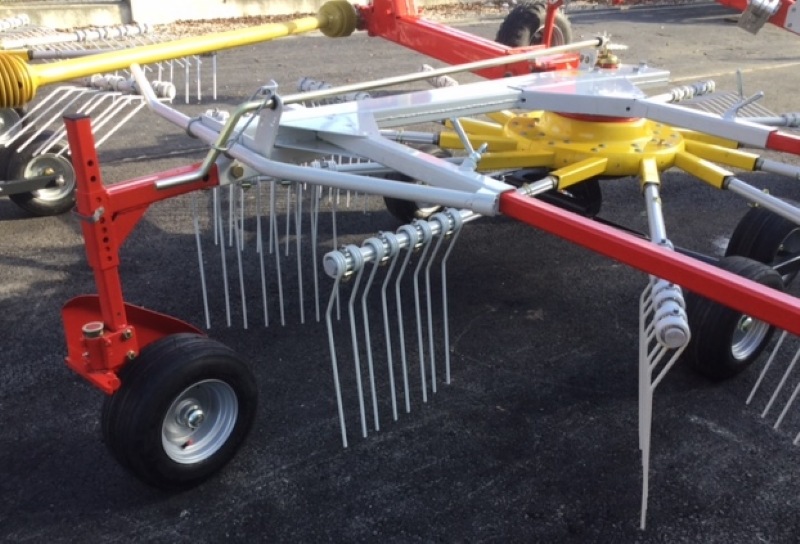

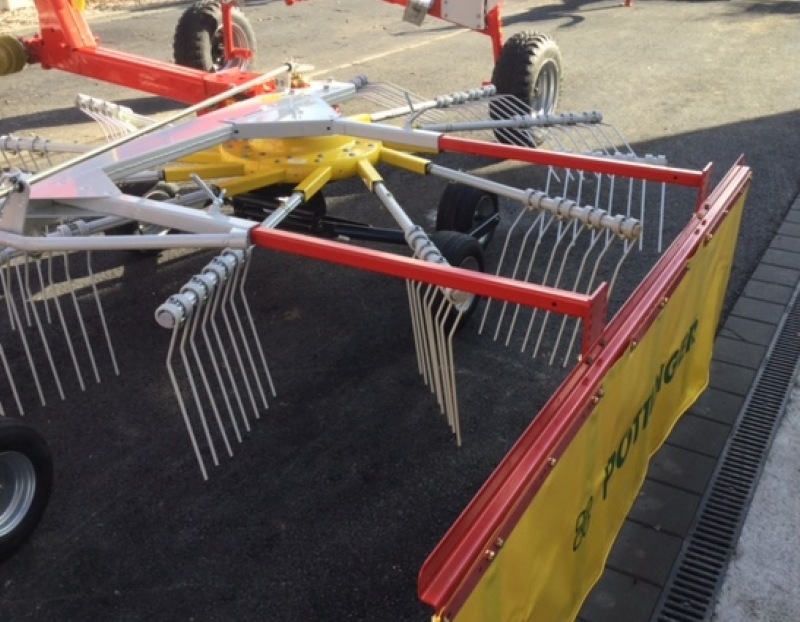

Obr. 7 – Stranová odkládací plachta by měla mít odstup od ramen shrnovače asi 40 cm a musí být řádně zajištěna proti nežádoucímu posuvu. Výškově lze plachtu nastavit v upevňovacích kulisách tak, aby se nedotýkala země a přitom nebyla příliš vysoko.

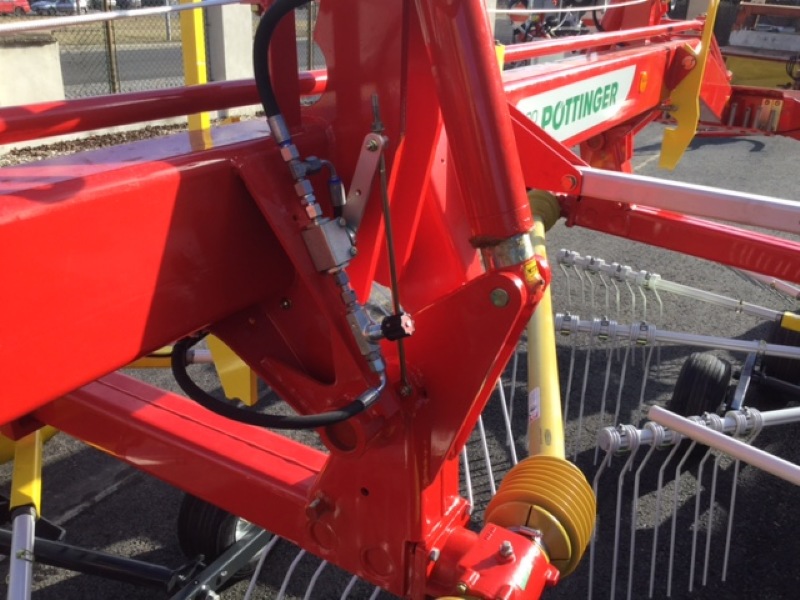

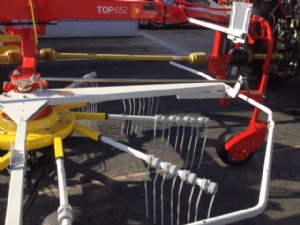

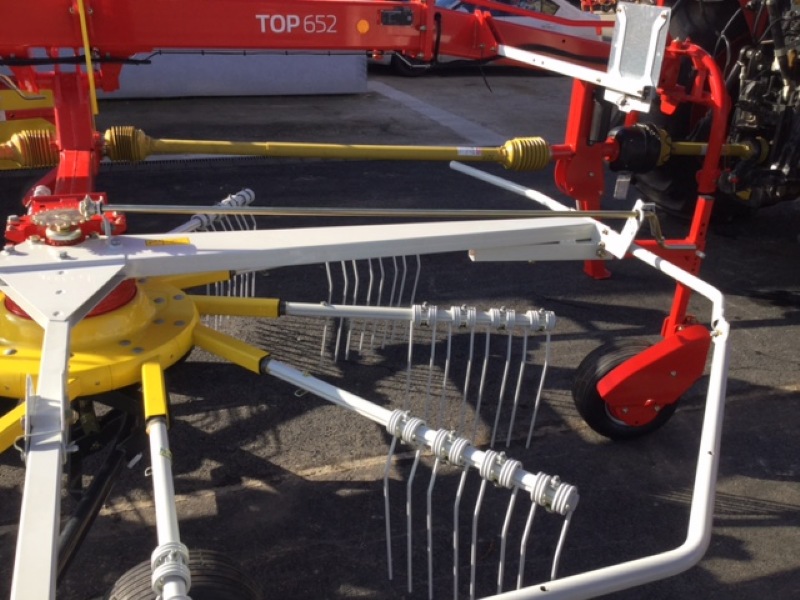

Obr. 8 – Seřizovací ventil, umístěný před ramenem předního rotoru, slouží k nastavení rychlosti zdvihu zadního rotoru. Na seřizovacím táhle je potom možno nastavit místo polohy počátku zdvihu zadního rotoru v závislosti na úhlu zdvihu předního rotoru.

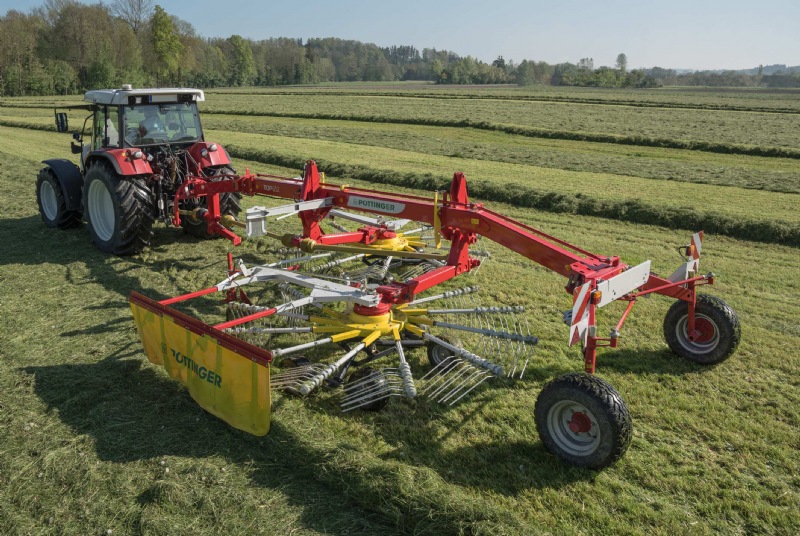

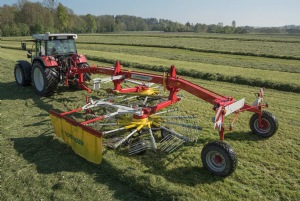

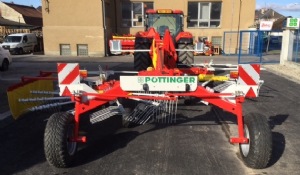

Obr. 9 – Pracovní poloha stroje.
Obr. 10 – Zvednuté rotory stroje při práci na úvrati.

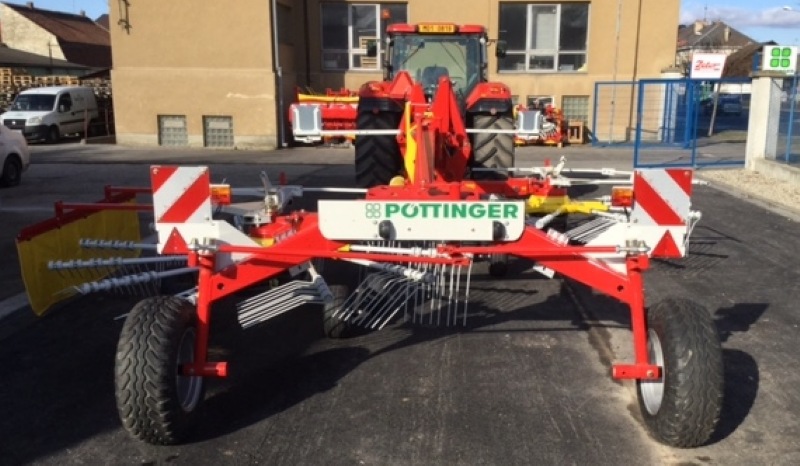

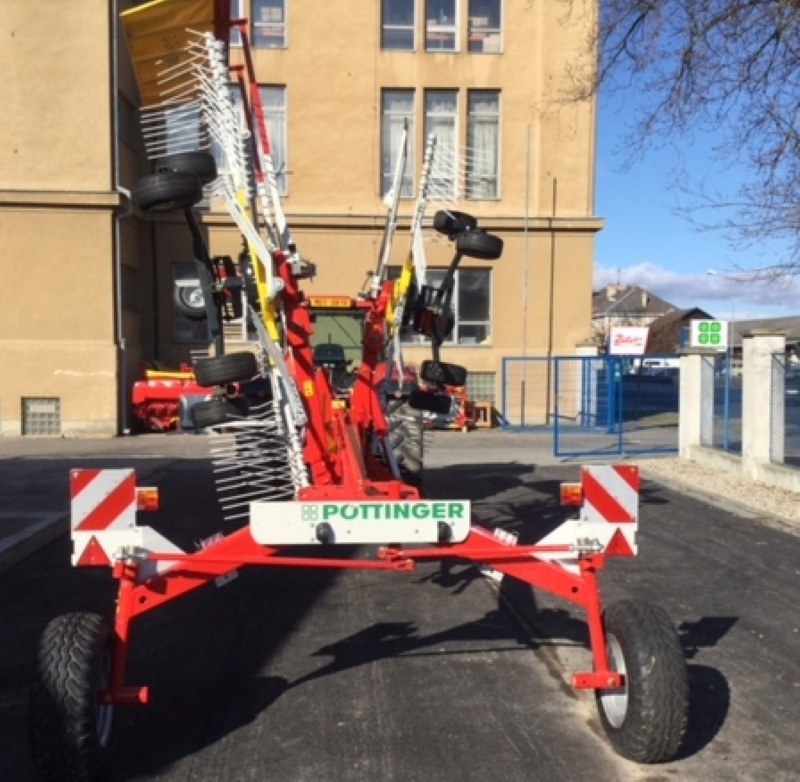

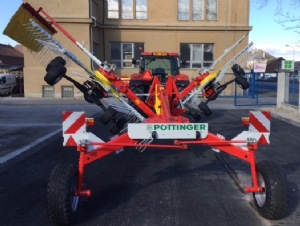

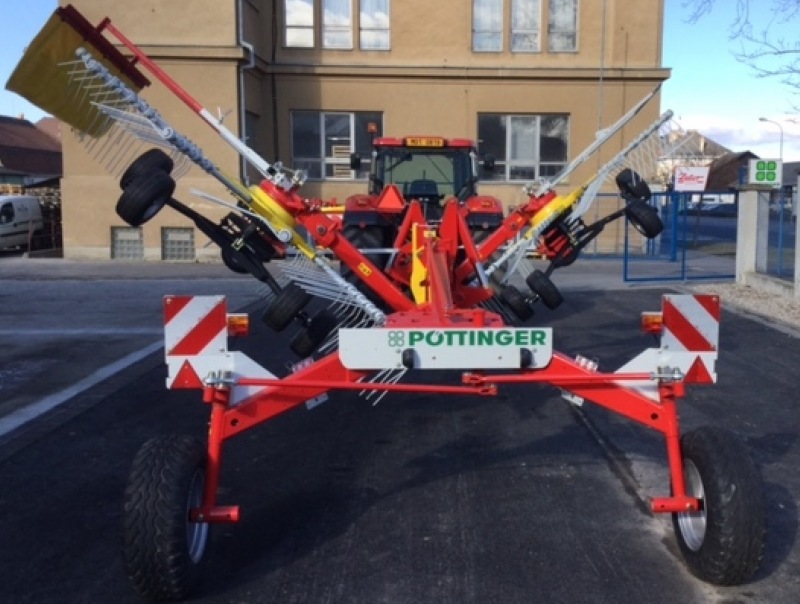

Obr. 11 – Přepravní poloha stroje. Pro snížení přepravní výšky je možno demontovat ramena a zasunout ochrannou plachtu. Potom je výška přepravovaného stroje 3,4 m.

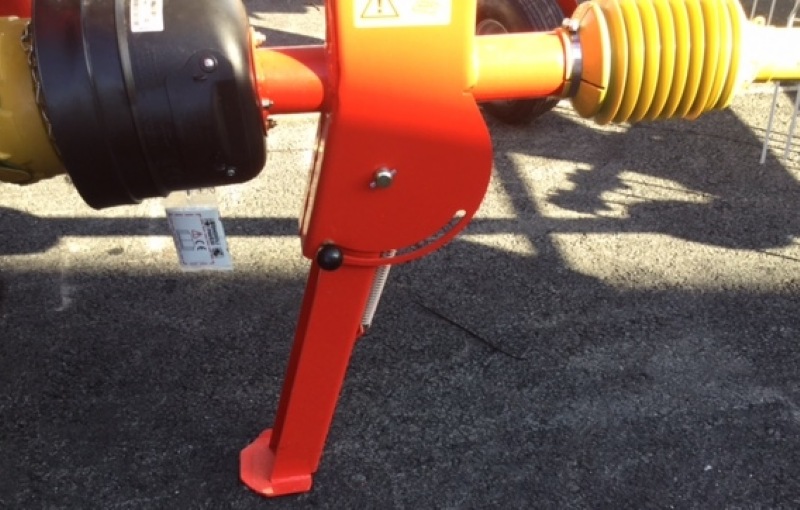

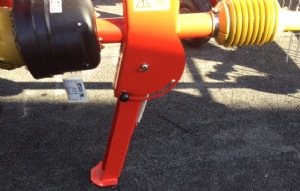

Obr. 12 – Pro odstavení stroje slouží sklopná opěrná noha, umístěná v přední části stroje. Kola se zajišťují proti nežádoucímu pohybu zakládacími klíny, které jsou upevněny na ramenech nápravy.

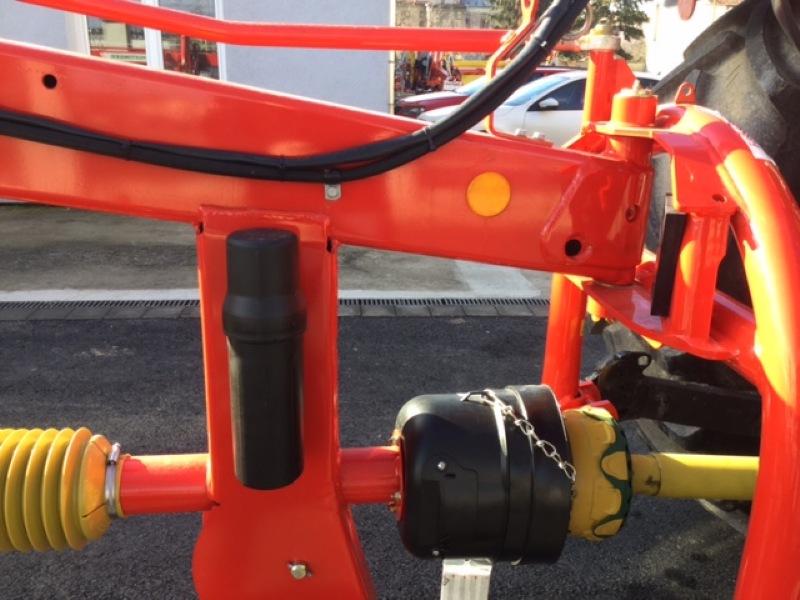

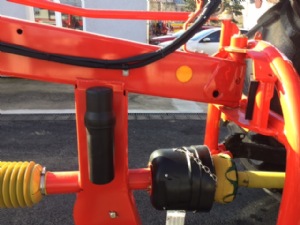

Obr. 13 – Nově je na rámu umístěno vodotěsné pouzdro, ve kterém má obsluha možnost mít při ruce návod k používání stroje.

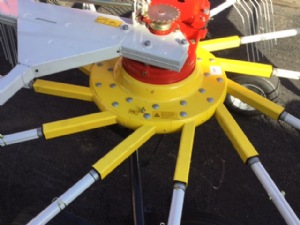

Obr. 14 – Údržbu a mazání stroje provádějte podle pokynů v návodu k používání. Vodící kulisy shrnovače jsou nyní mazány z jednoho centrálního mazacího místa umístěného na vrchním víku rotoru. Při mazání vodicí dráhy se doporučuje hrabicemi pootáčet.

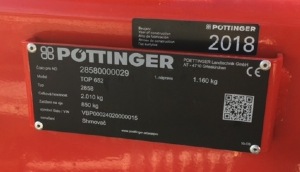

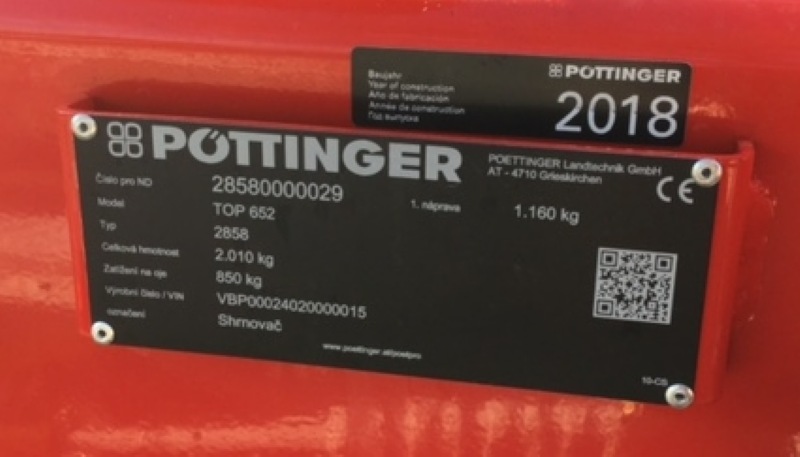

Obr. 15 – Při komunikaci se zákaznickou službou nebo při objednávce náhradních dílů si předem připravte výrobní číslo stroje, které je uvedeno na výrobním štítku.
Obr. 16 - Používejte originální náhradní díly Pöttinger! Zajistíte si tak odpovídající konstrukční využití s plnou pracovní výkonností stroje s garantovanou životností dílů a zárukou nejvyšší kvality práce.
Zpracoval: Josef Vlach
