Čelně nesený diskový žací stroj NOVACAT ALPHA MOTION MASTER

Čelně nesený diskový žací stroj NOVACAT ALPHA MOTION MASTER

Pokyny pro obsluhu stroje!

24.10.2018
Žací stroje

Před uvedením stroje do provozu si pozorně přečtěte návod na používání stroje. V průběhu provozu dodržujte všechny bezpečnostní předpisy!

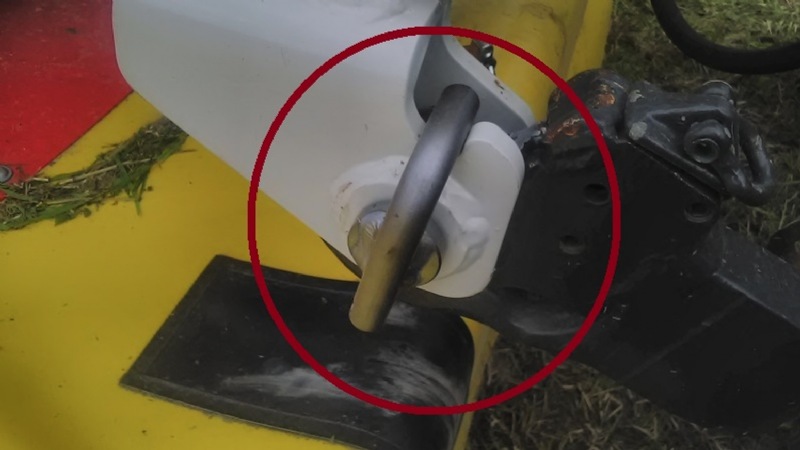

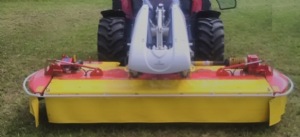

Obr. 1 - Připojení stroje do předního tříbodového závěsu traktoru.

Obr. 2 - Připojení stroje do předního tříbodového závěsu traktoru.

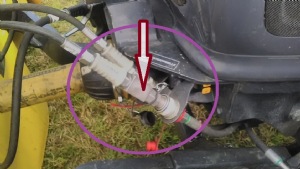

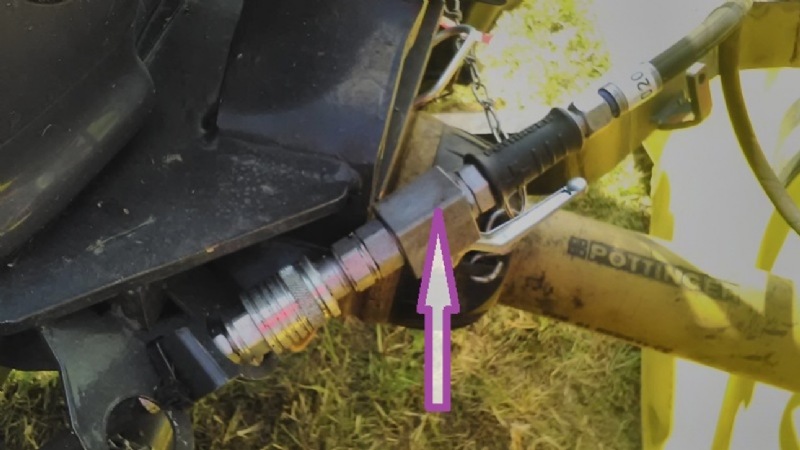

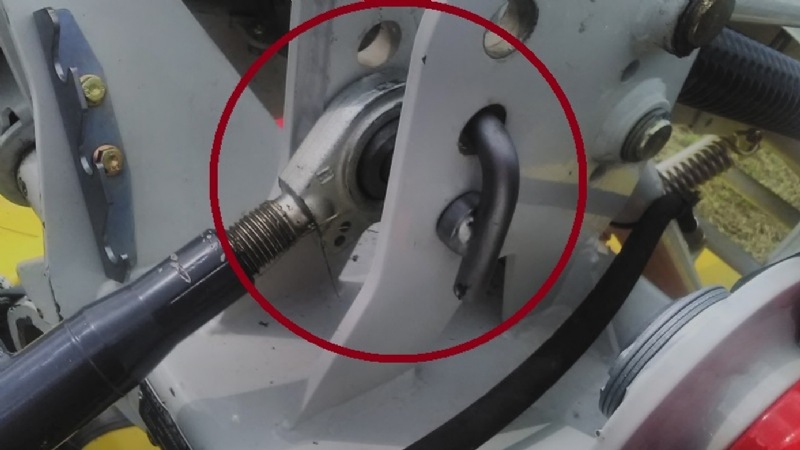

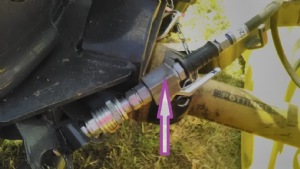

Obr. 3 - Hydraulické přípoje stroje - 1x jednočinný okruh pro zvedání a spouštění stroje a 1x dvoučinný okruh pro rozložení a složení stranových krytů lišty.

Obr. 4 - Hydraulické přípoje stroje - 1x jednočinný okruh pro zvedání a spouštění stroje a 1x dvoučinný okruh pro rozložení a složení stranových krytů lišty.

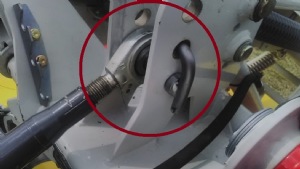

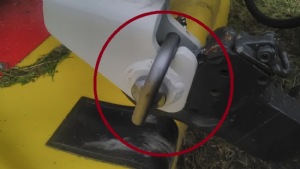

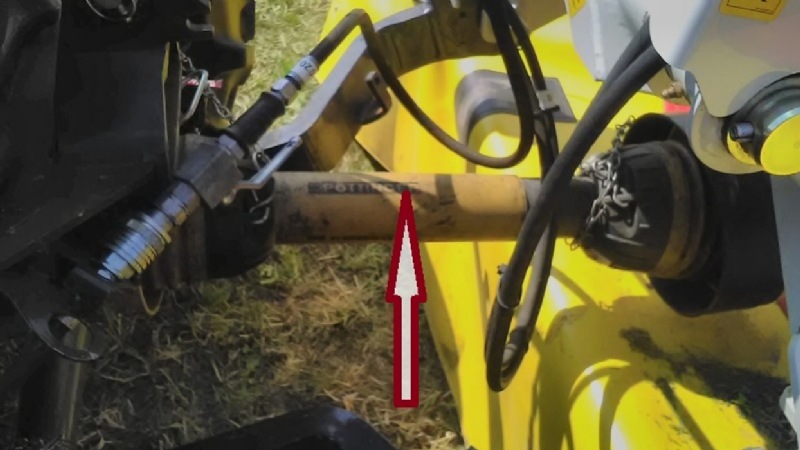

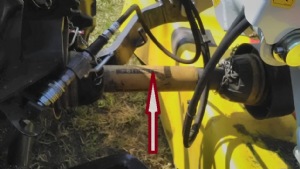

Obr. 5 - Před prvním nasazením je potřeba zkontrolovat délku kloubové hřídele a případně ji upravit.

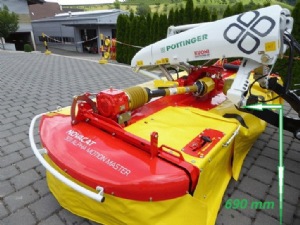

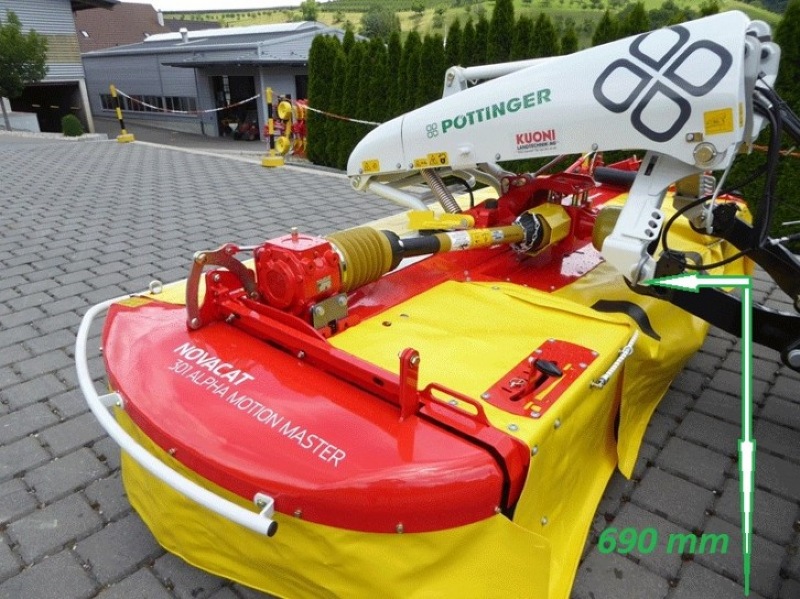

Obr. 6 - Nastavení výšky předních ramen tažného prostředku.

Obr. 7 - Nastavení výšky předních ramen tažného prostředku.

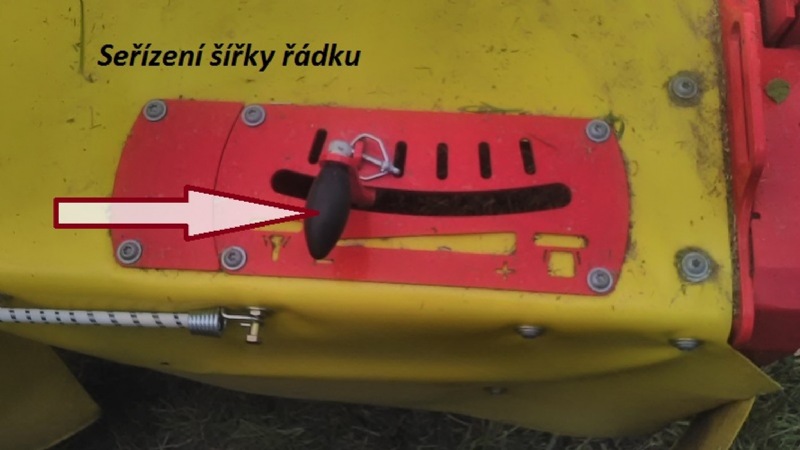

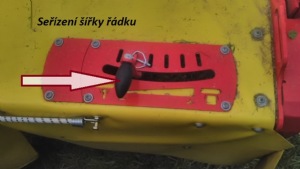

Obr. 8 – Nastavení šířky řádku.

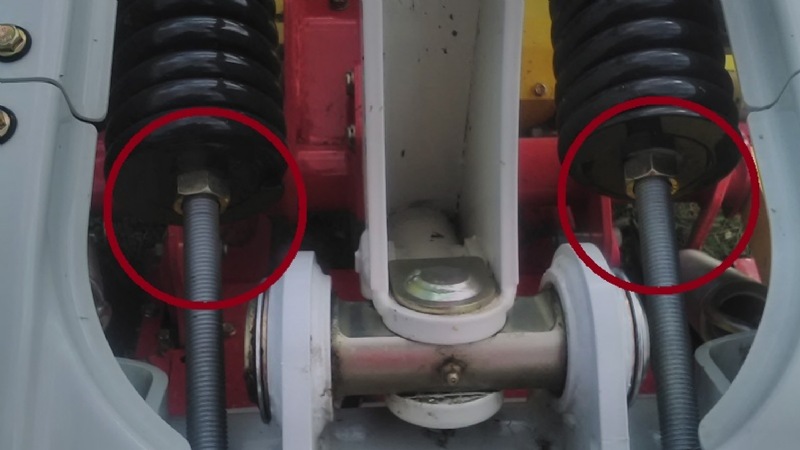

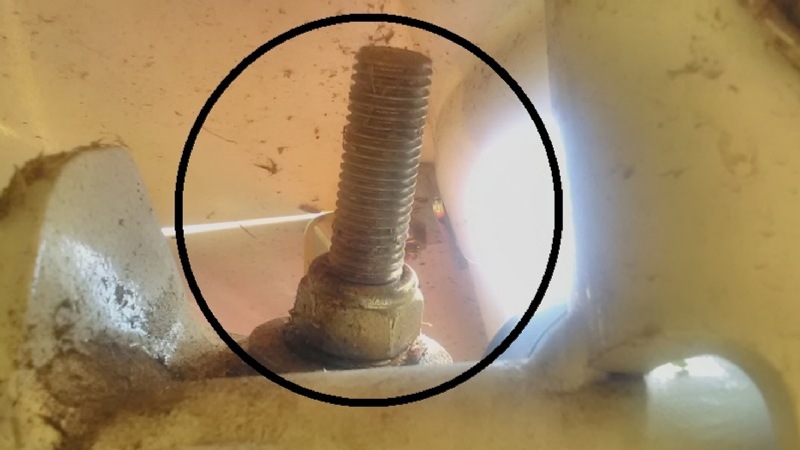

Obr. 9 - Nastavení předepnutí odlehčovacích pružin.

Obr. 10 - Vyrovnání hmotnosti vpravo a vlevo.

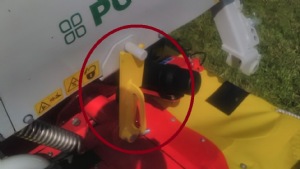

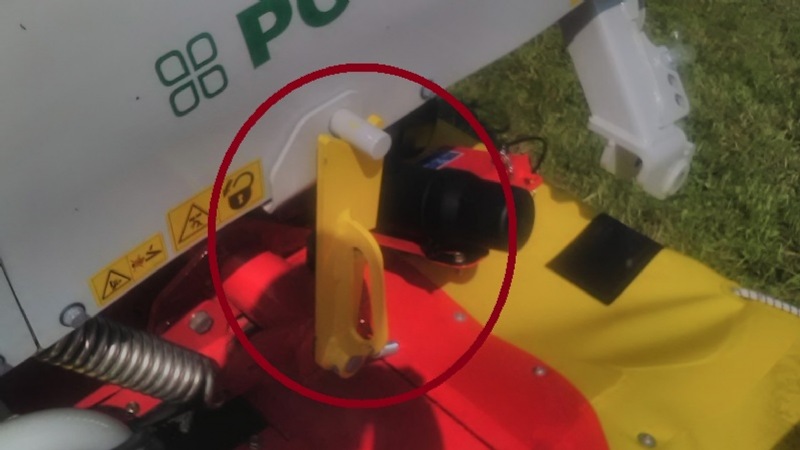

Obr. 11 - Poloha pro odstavení stroje.

Obr. 12 - Transportní poloha stroje.

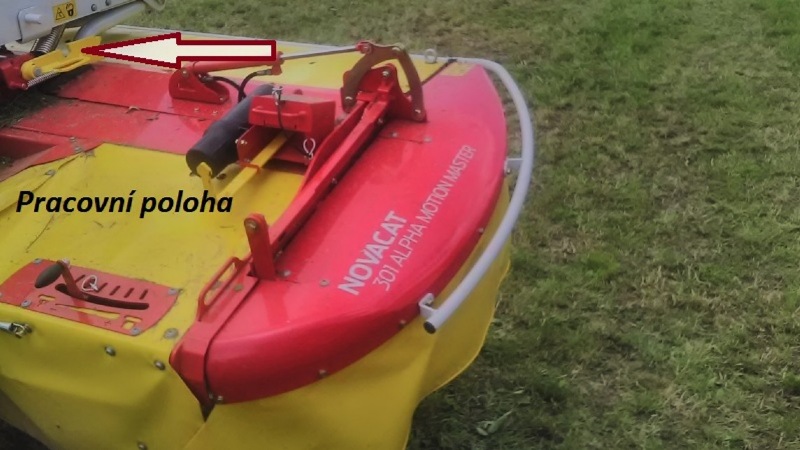

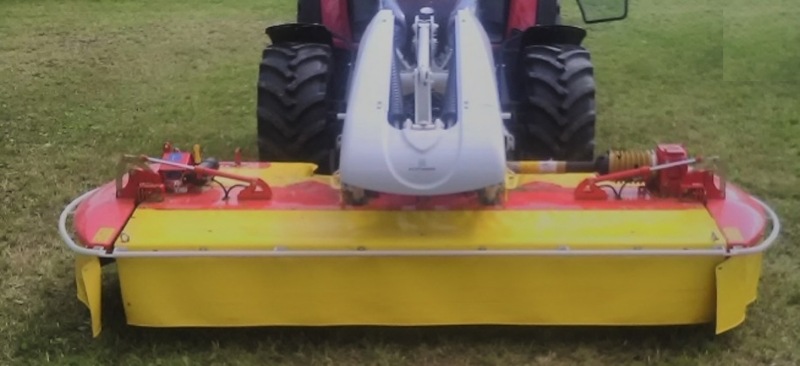

Obr. 13 – Pracovní poloha stroje.

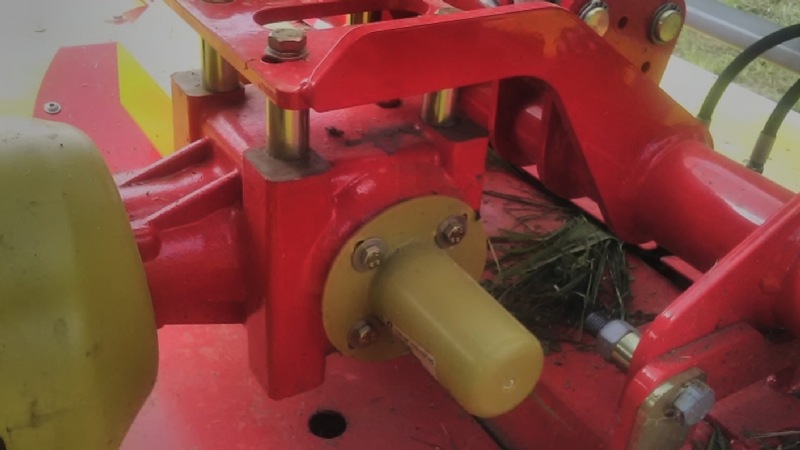

Obr. 14 - Středová skříň pohonu stroje.

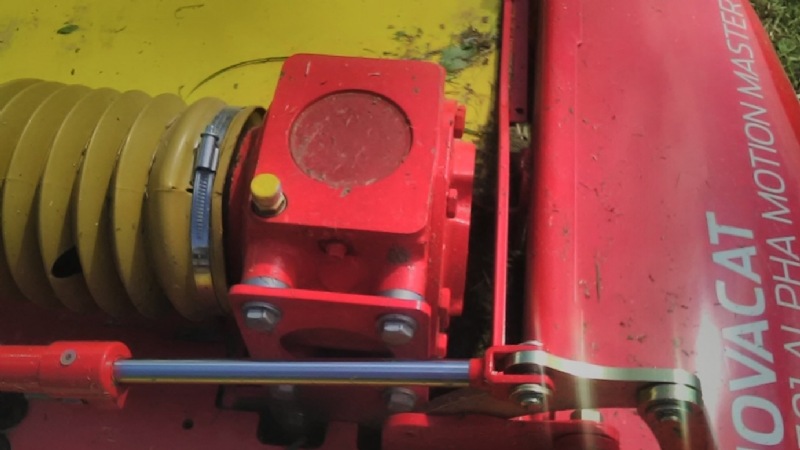

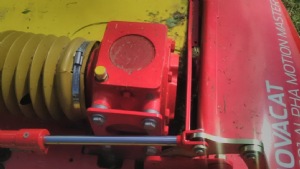

Obr. 15 - Boční převodovka žací lišty.

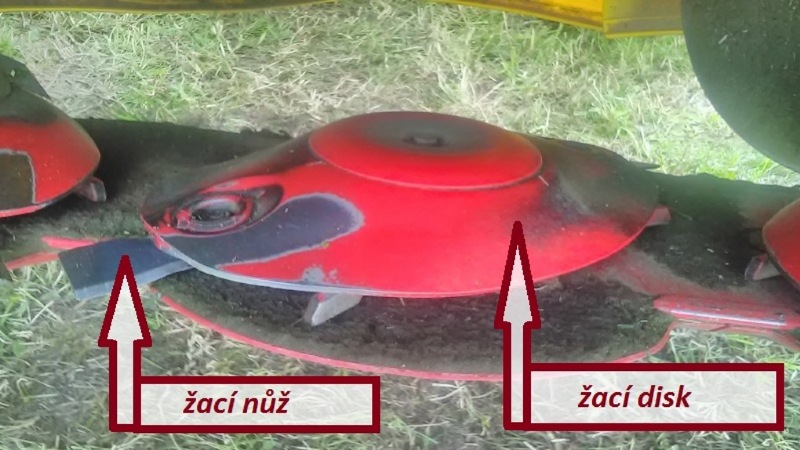

Obr. 16 – Žací lišta.

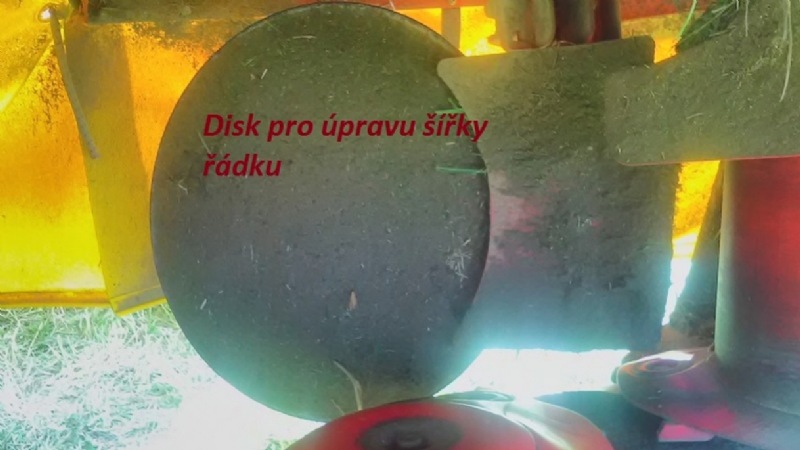

Obr. 17 – Řádkovací disk.

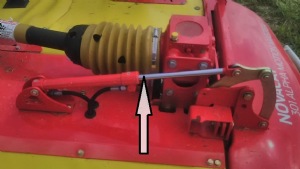

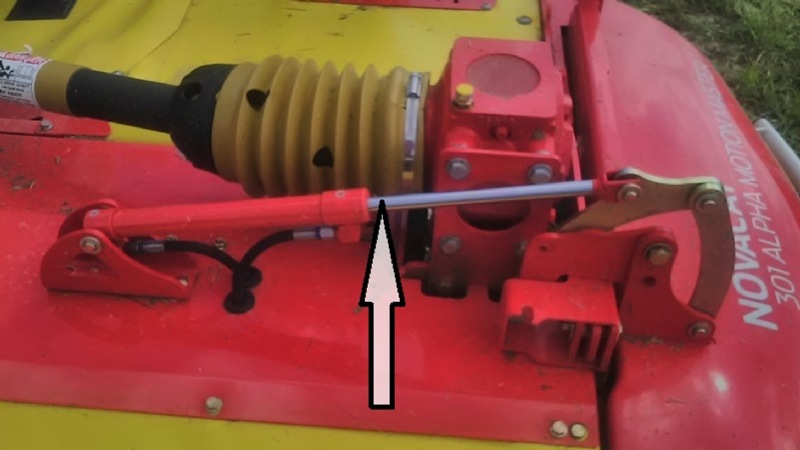

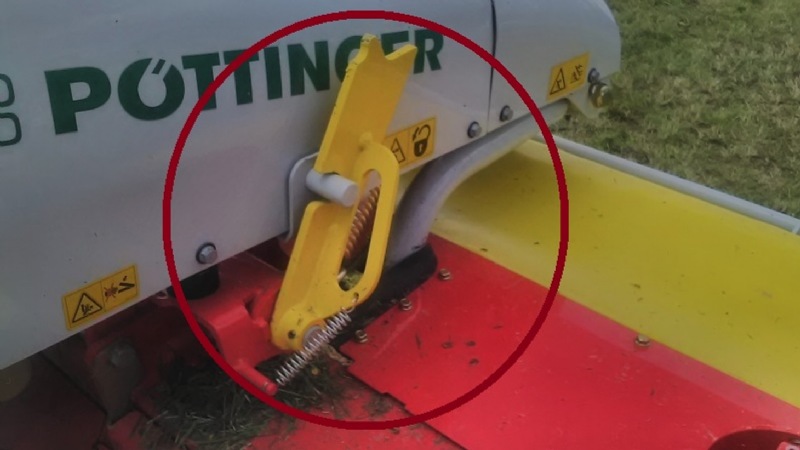

Obr. 18 - Pístnice pro rozložení a složení bočních krytů lišty.

Obr. 19 - Pracovní poloha stroje.

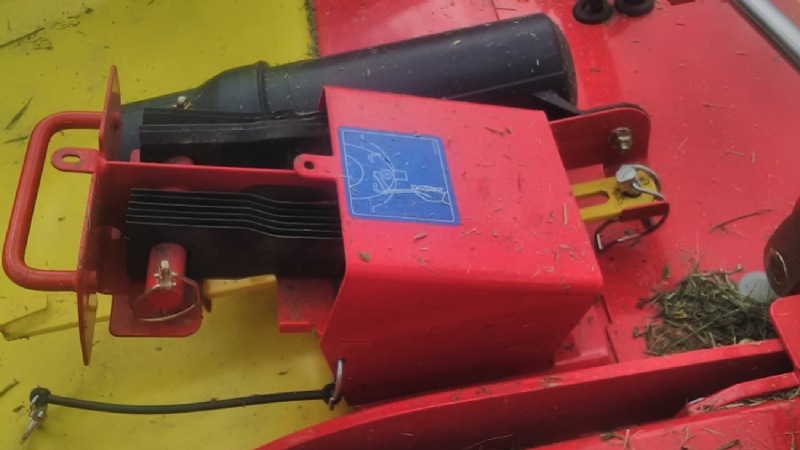

Obr. 20 - Box pro náhradní nože.

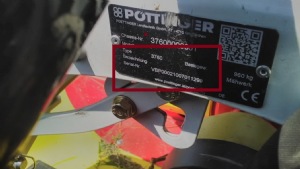

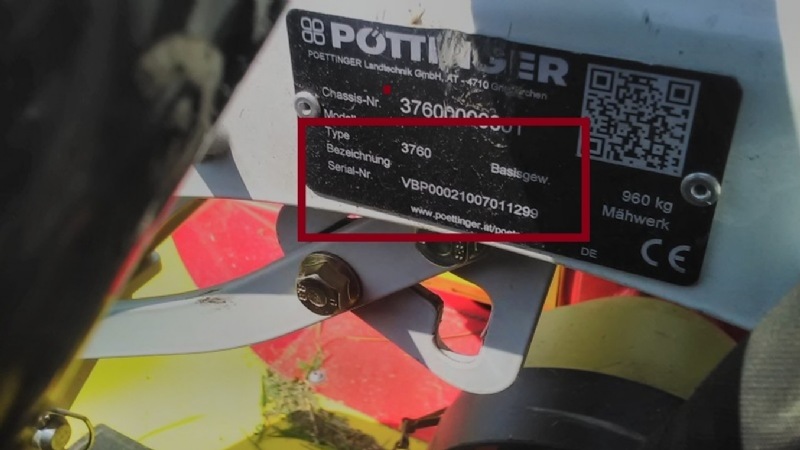

Obr. 21 - Při komunikaci se zákaznickou službou si předem připravte výrobní číslo uvedené na výrobním štítku stroje.

Obr. 22 - Používejte originální náhradní díly Pöttinger! Zajistíte si tak odpovídající konstrukční využití s plnou pracovní výkonností stroje s garantovanou životností dílů a zárukou nejvyšší kvality práce.

Zpracoval: Stanislav Babka
