TIPY NASTAVENÍ OBRACEČŮ
HIT 610 NZ
- 17.05.2012
-
Žací stroje
Před uvedením stroje do provozu si pozorně přečtěte návod na používání stroje. V průběhu provozu dodržujte všechny bezpečnostní předpisy!

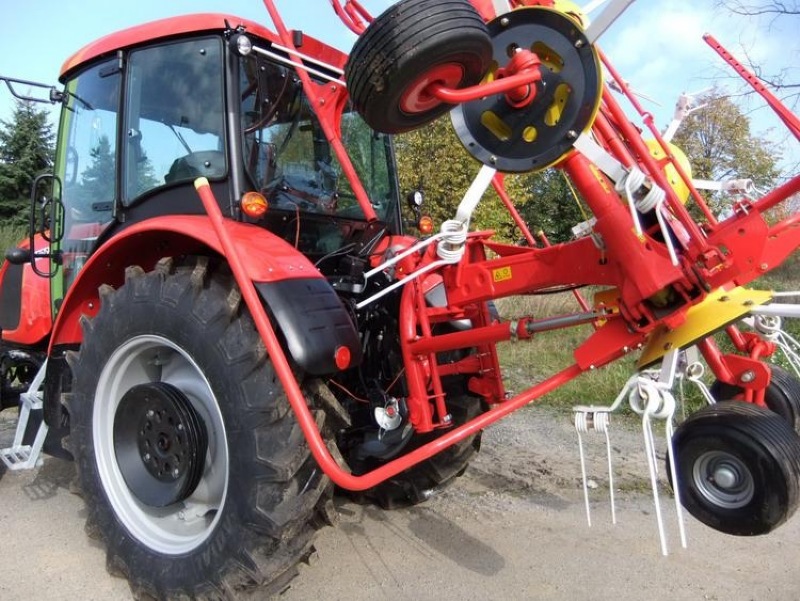

Přepravní poloha (obr. 1)

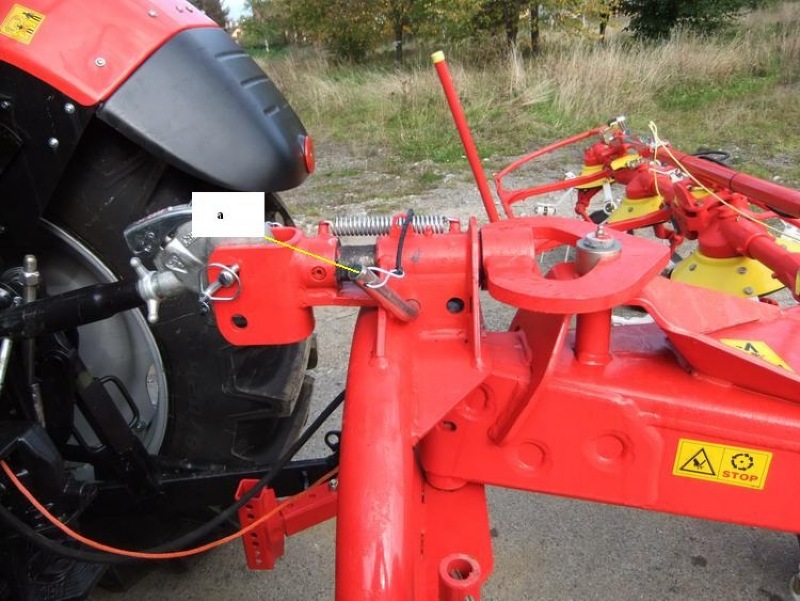

V přepravní poloze zajistit čep v poz. a (obr.2),závěs kat. 2 pro zamezení bočního výkyv.

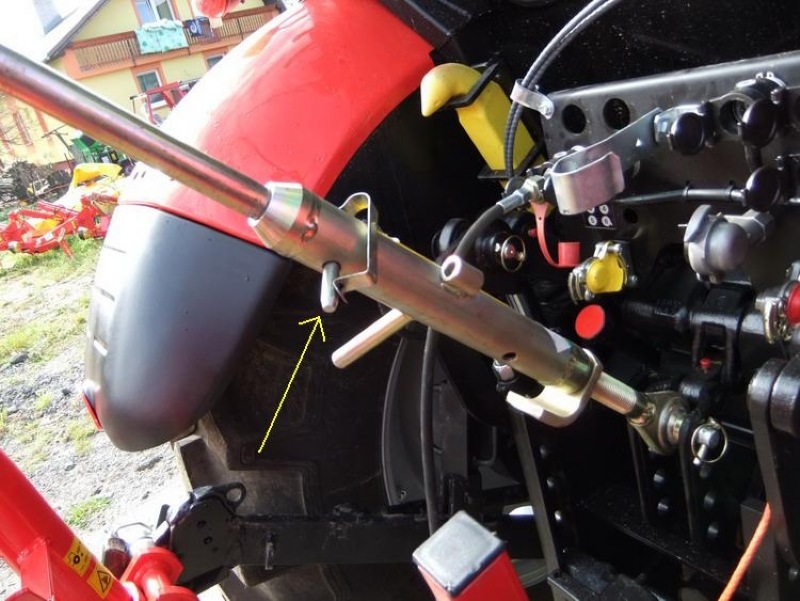

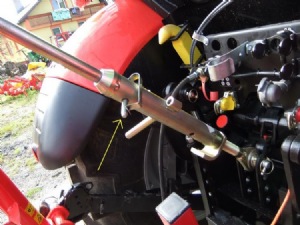

Přepravní poloha třetího bodu závěsu (obr.3) Třetí bod zaaretován.

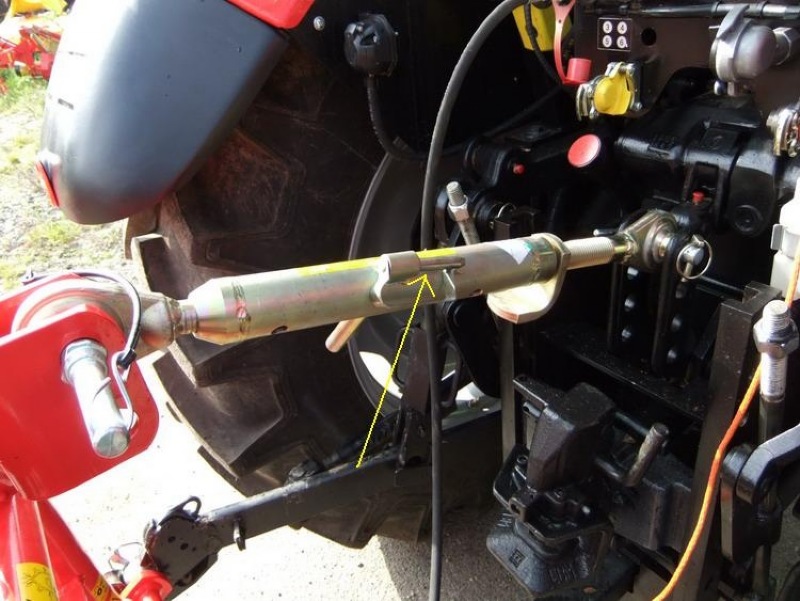

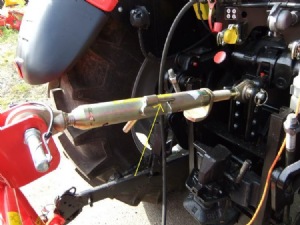

Pracovní poloha třetího bodu závěsu (obr.4) Třetí bod teleskopicky posuvný.

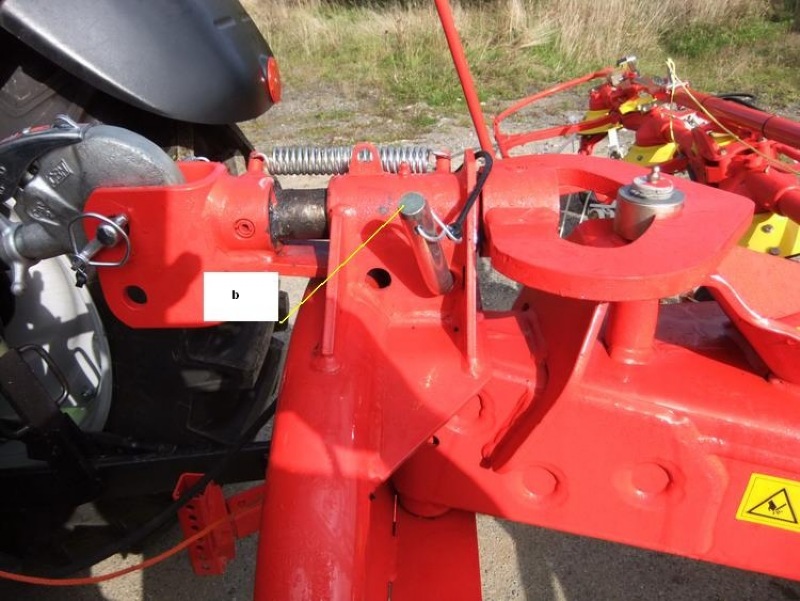

V pracovní poloze zajistit čep v poz.b (obr.5) pro umožnění bočního výkyvu.

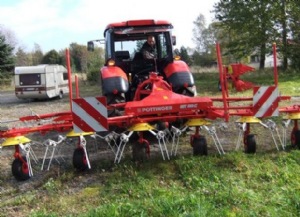

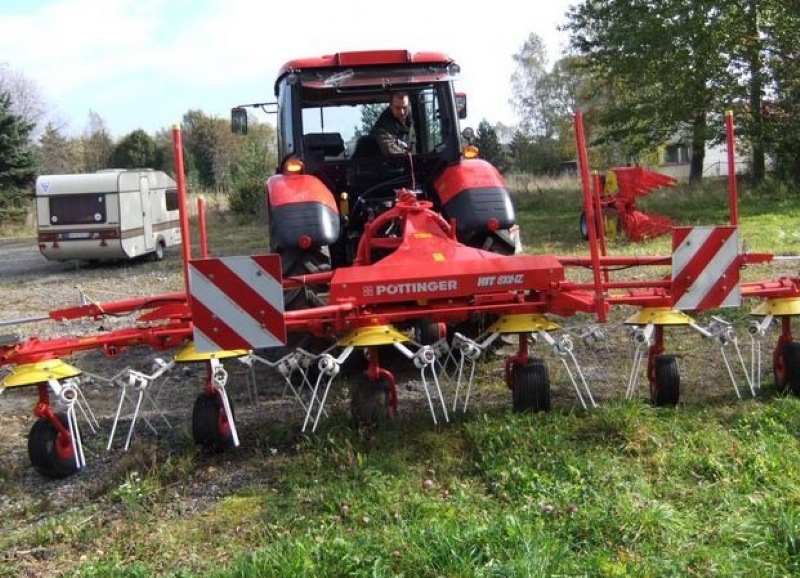

Pracovní poloha (obr.6).

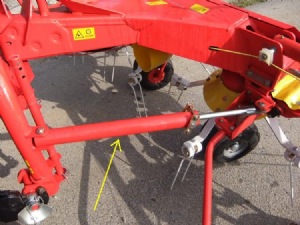

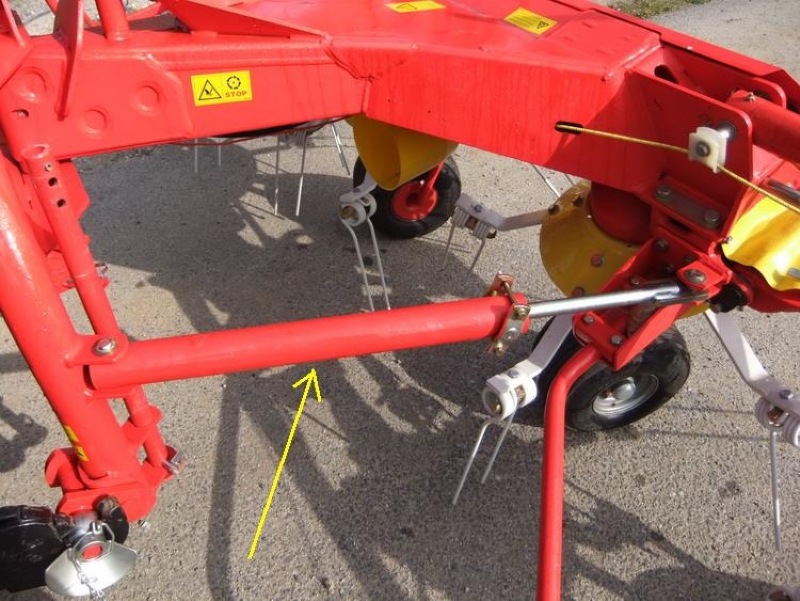

Stranové tlumící vzpěry (obr.7) Pro tlumení bočního výkyvu.

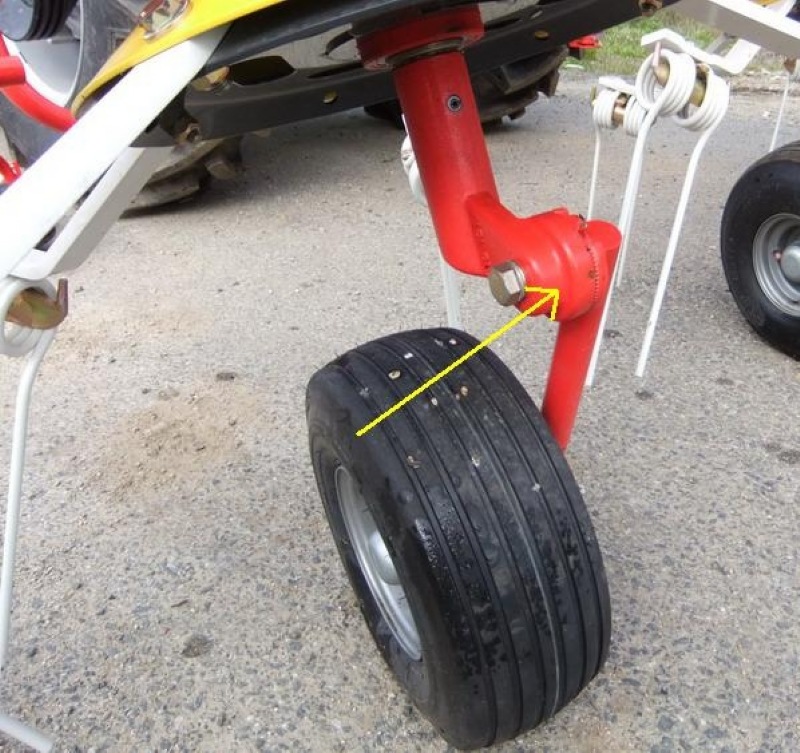

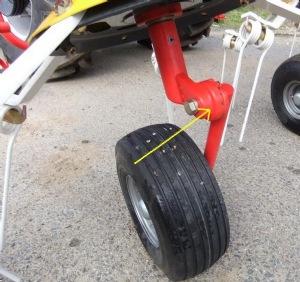

="(obr.8) sklon rotorů : víc hmoty větší sklon méně hmoty menší sklon. Po nastavení sklonu vždy řádně dotáhněte šroub.

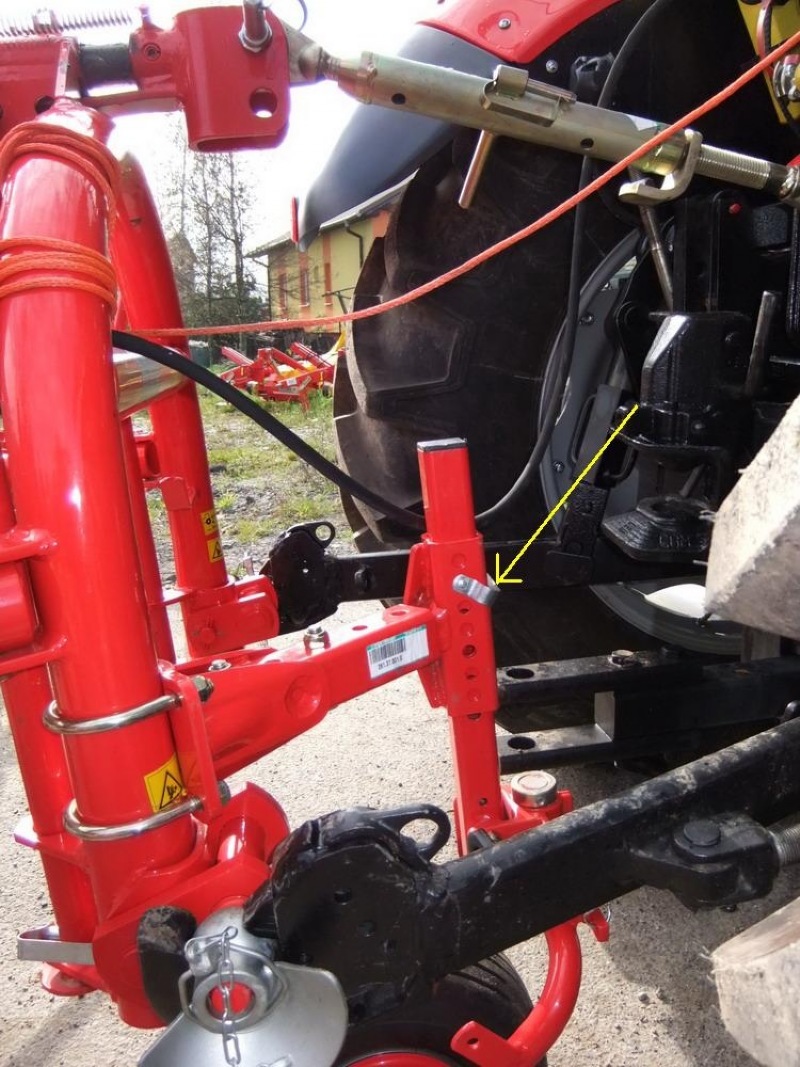

Čelní kopírovací kolo. Nastavení výšky prstů (obr.9).

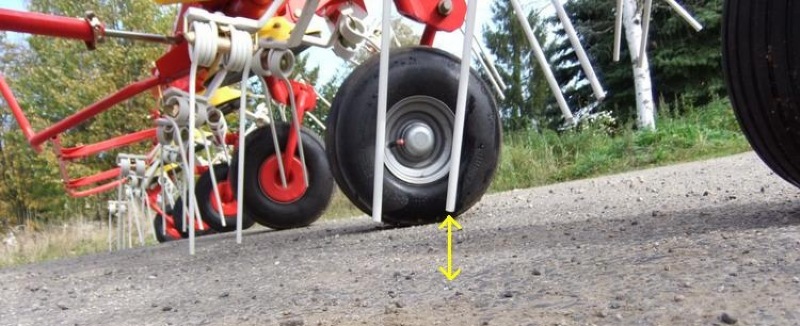

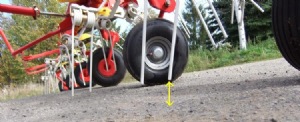

Výška prstů od podložky cca. 4-5cm (obr.10).

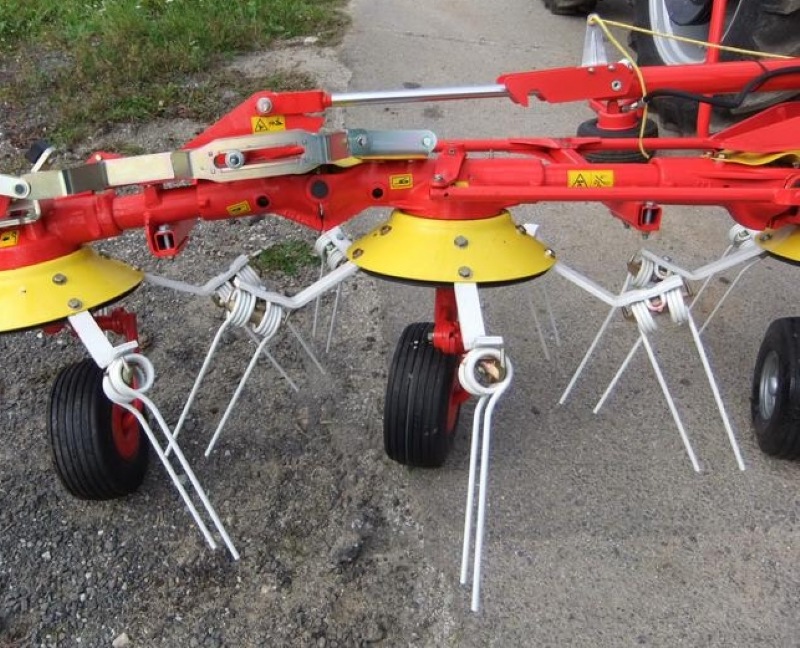

Správná montáž prstů (obr.11). Podle smyslu otáčení rotorů. Montáž vždy provádějte podle samolepek u každého rotoru.

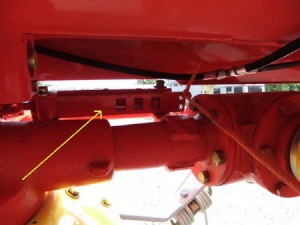

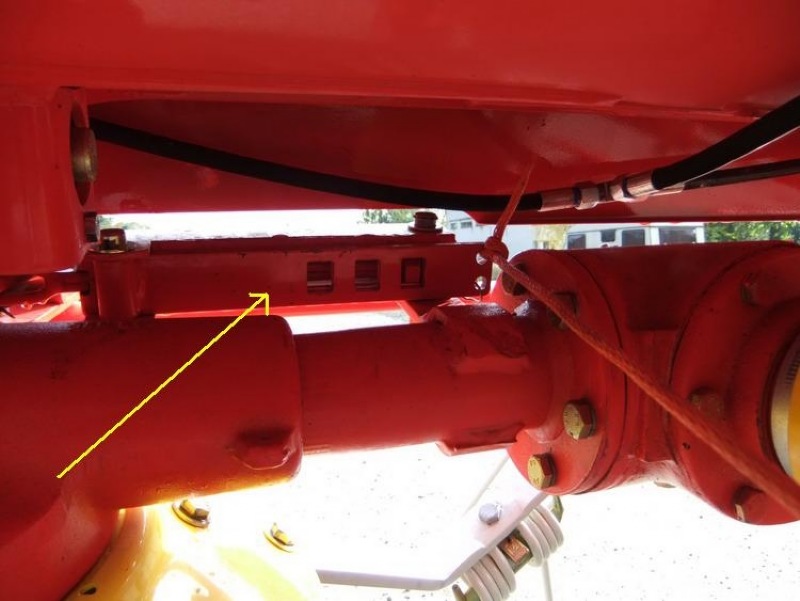

Mechanismus: úvraťový systém (obr.12) jen při práci na úvrati. Zajišťuje odhoz od hrany pozemku pomocí natočení kol.
"Kdo se rozhodne pro Pöttinger, získá víc než stroj..."
Zpracoval: Miroslav Marušiak
