Pred uvedením stroja do prevádzky si pozorne preštudujte návod na používanie stroja. Počas prevádzky dodržujte všetky bezpečnostné predpisy!

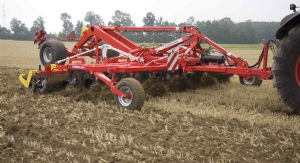

SYNKRO 4030

Pokyny bezpečnosti pri práci

• Preprava stroja po komunikáciách vždy stroj v prepravnej polohe, tak ako je uvedené v návode na obsluhu stroja. Stroj pred vstupom na komunikáciu musí byť vybavený výstražnými tabuľkami a svetlami, ktoré sú dodávané so strojom.
• Stroj agregujte vždy s požadovaným traktorom, hmotnosť traktora musí odpovedať min. 40% celkovej hmotnosti stoja.
• Pri agregacií z traktorom musí odpovedať min. zaťaženie prednej nápravy traktora 20% jeho okamžitej hmotnosti.
• Pred jazdou skontrolujte funkciu bŕzd, osvetlenia a hydrauliky.
• Max. prepravná rýchlosť je stanovená na 30 km/hod. (u strojov bez bŕzd na 20 km/hod).
• Preprava po diaľniciach a cestách prvej triedy je zakázaná.
• Pri preprave musia byť zapnuté obrysové a stretávacie svetlá traktora.
• Zakázaná je preprava za zníženej vyditeľnosti.
• Stroj s prepravnou šírkou väčšou ako 3m ak nie je ministerstvom dopravy stanovené inak ma zakázanú prepravu po komunikáciách v agregácií s traktorom.

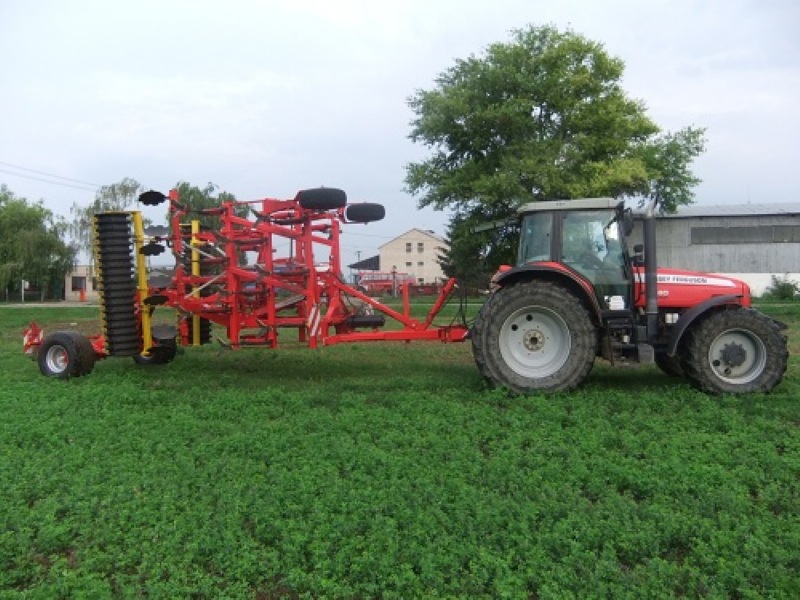

  Prepravná poloha stroja

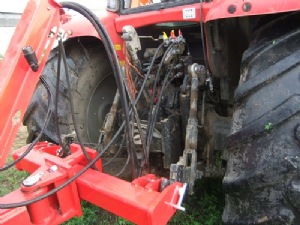

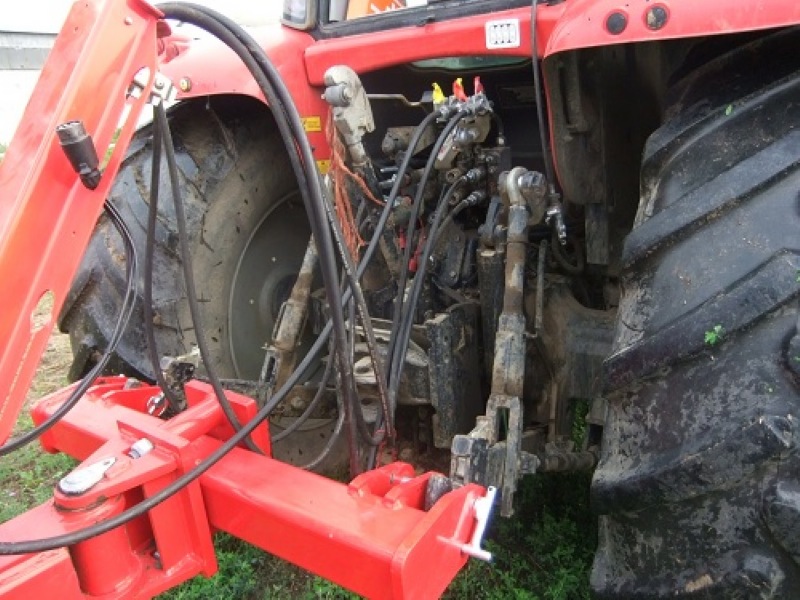

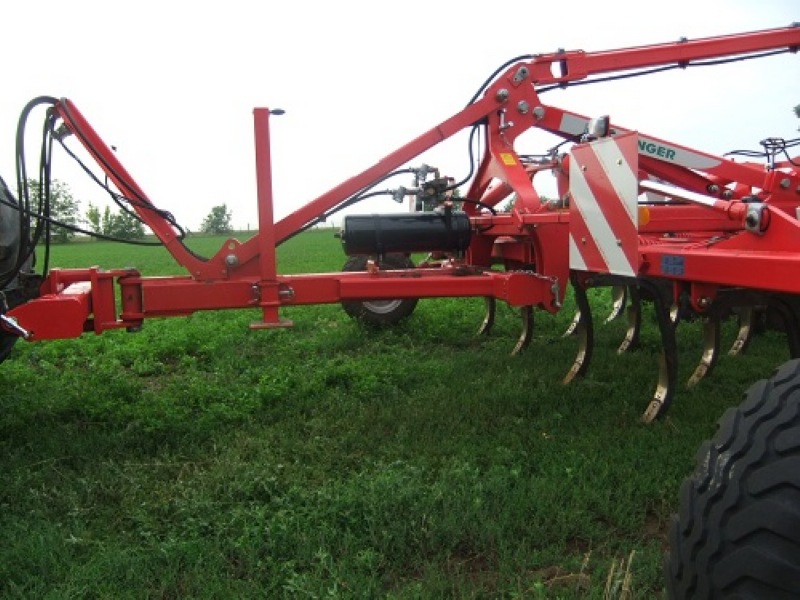

  Záves kat. 2 a 3 výška ramien na ľavej a pravej strane rovnaká zabezpečiť čo najmenší stranový výkyv ramien. Na traktore je potrebné mať dva dvojčinné hydraulické okruhy pre dvíhanie a spúšťanie na úvrati, sklápanie a rozklápanie stroja


  Poloha stroja na úvrati


  Hĺbkové prestavenie stroja sa vykonáva pomocou dvoch zaisťovacích čapov a nastavovacích podložiek, ktorých otvor je vyosený. Jednoduché prestavenie hĺbky je na pravej a ľavej strane stroja


  Pri práci je potrebné mať rám stroja spolu zo závesom vodorovne s podložkou

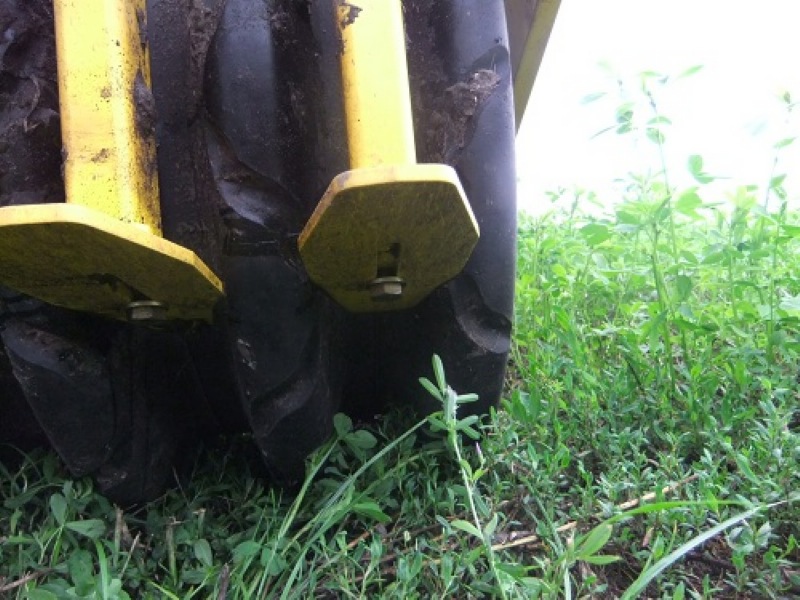

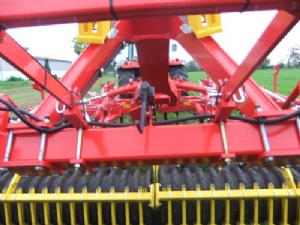

  Centrálne prestavenie čistiacich stierok uvoľnením 6 skrutiek na ľavej a pravej strane stroja


  Jednotlivé prestavenie čistiacich stierok pomocou jednej skrutky

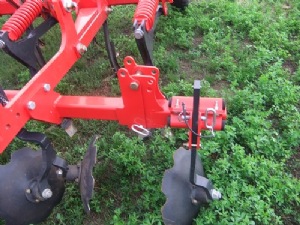

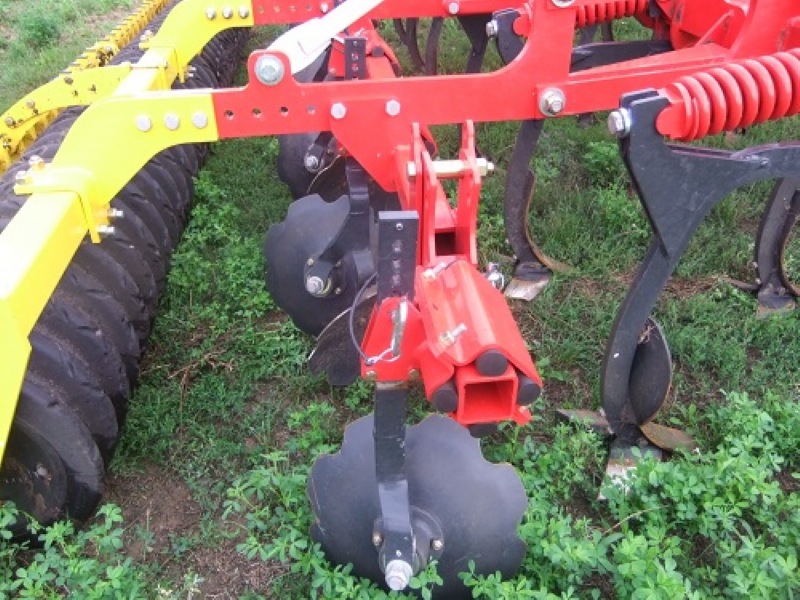

  Nastavenie diskov medzi radličkami a valcom je pomocou čapu, disky by nemali pracovať v zemi mali by ísť 8 -10 cm nad zemou ich úlohou je zrovnávať pôdu za radličkami


  Bez údržbové ložiská diskov

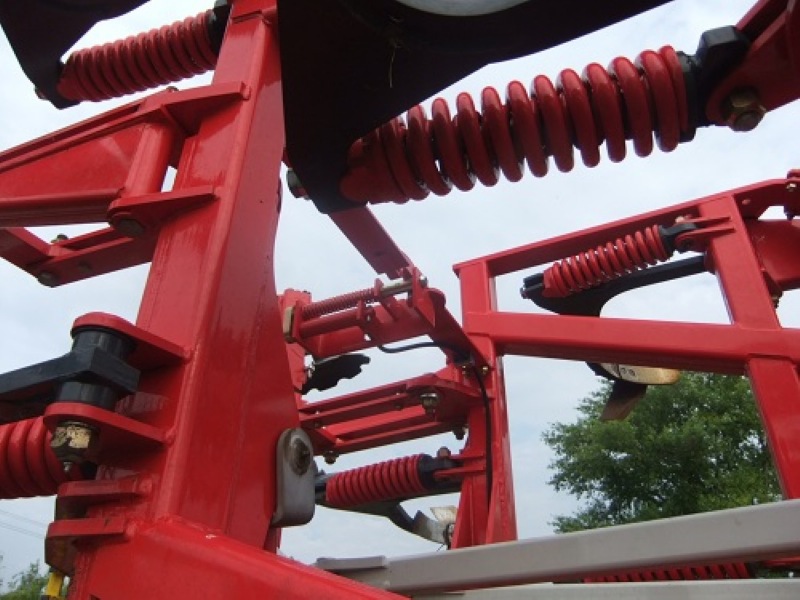

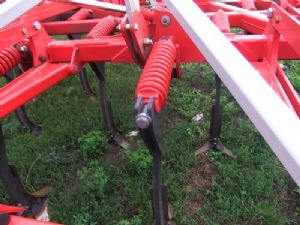

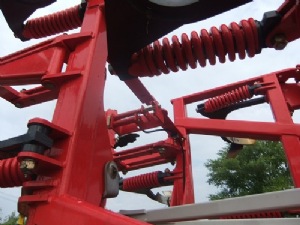

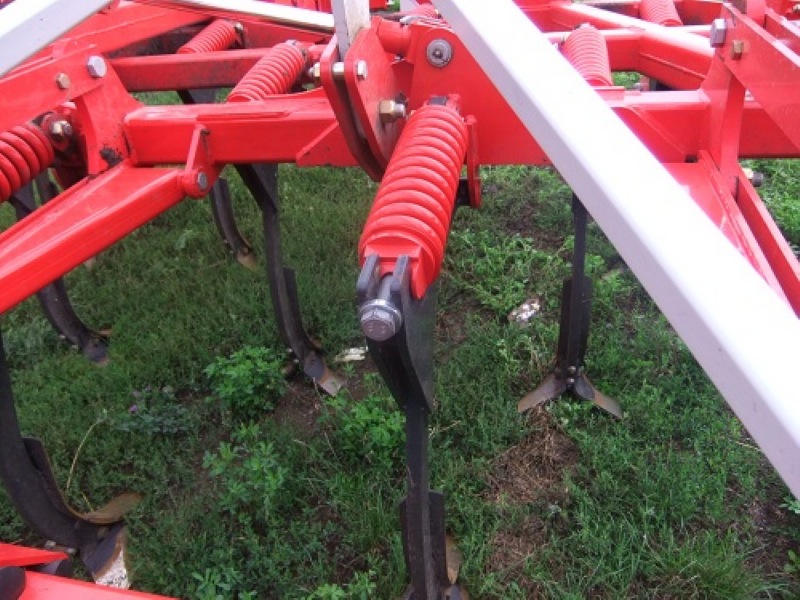

  Istenie radlíc je NON-STOP pomocou istiacich pružín dĺžka pružiny je 330 mm a je to výbava na prianie, ďalej je možné mať istenie strižné pomocou skrutky

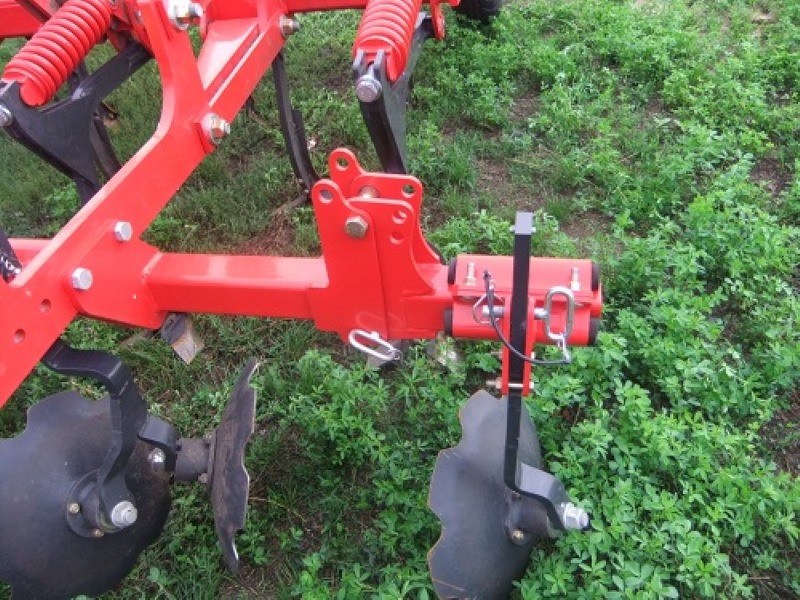

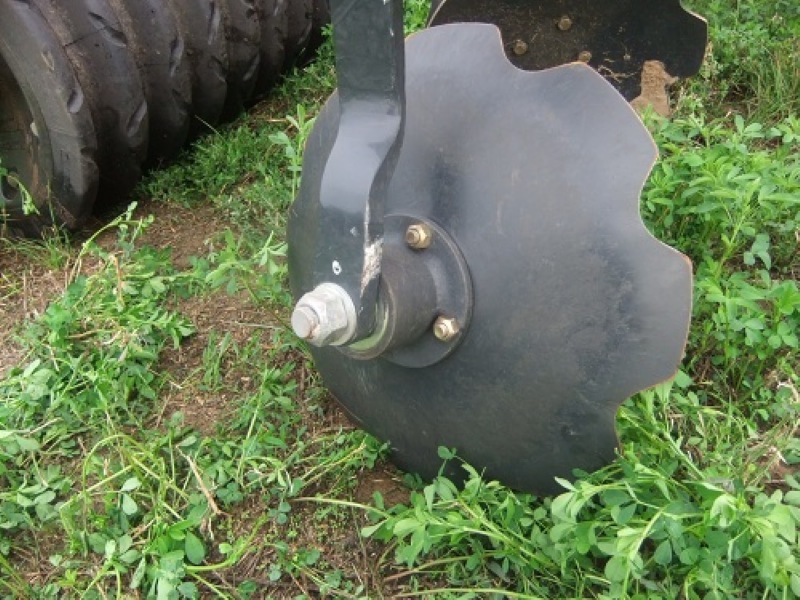

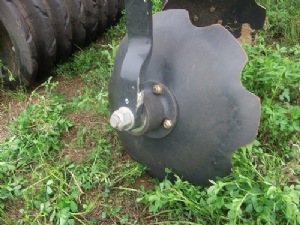

  Na prácu je potrebné sklopiť stranový disk smerom dolu


  Na prepravu je nutné zodvihnúť stranový disk smerom nahor aby bola dosiahnutá prepravná výška pod 4 m

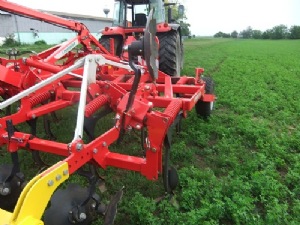

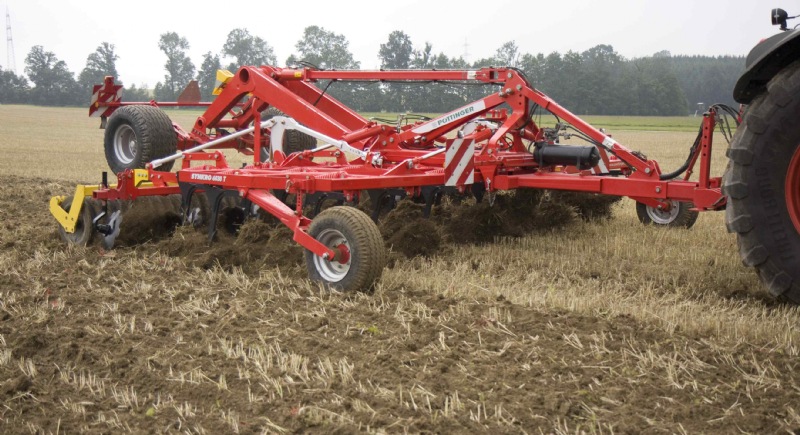

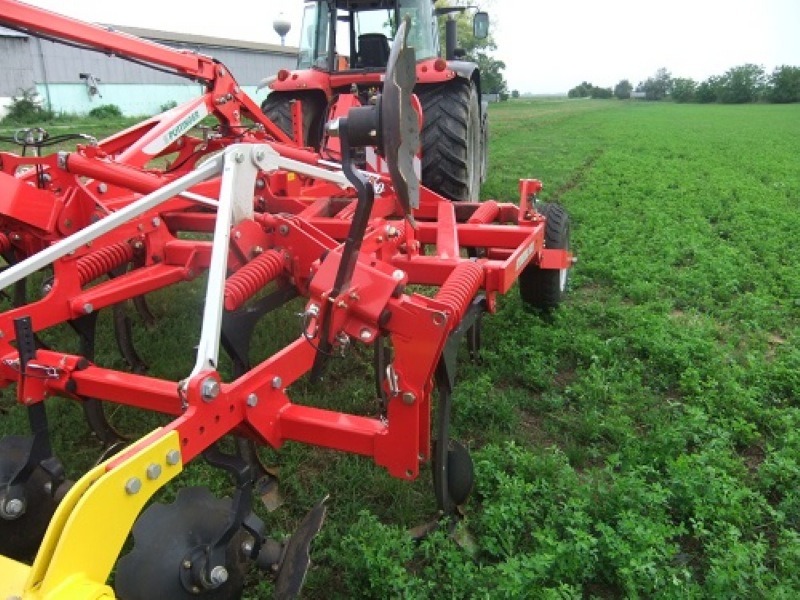

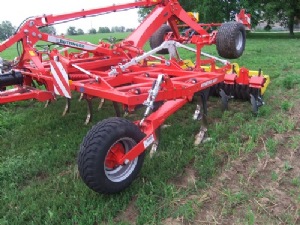

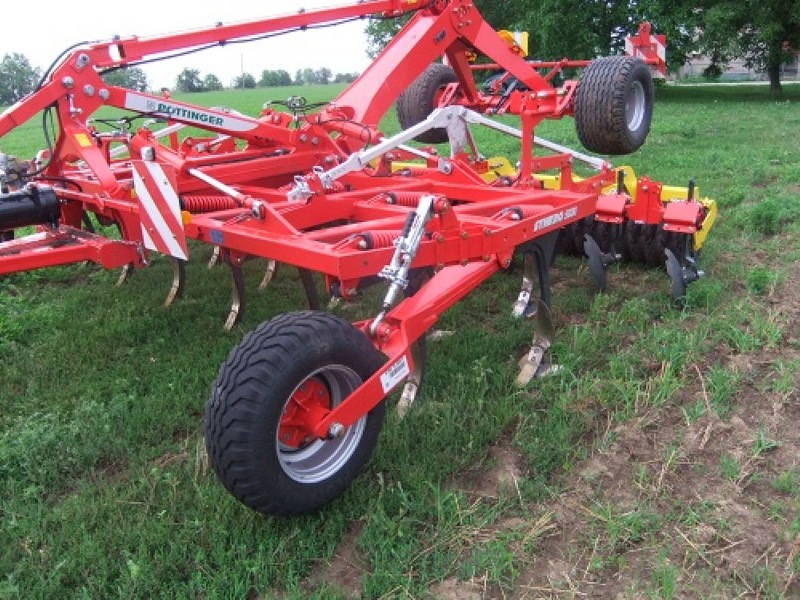

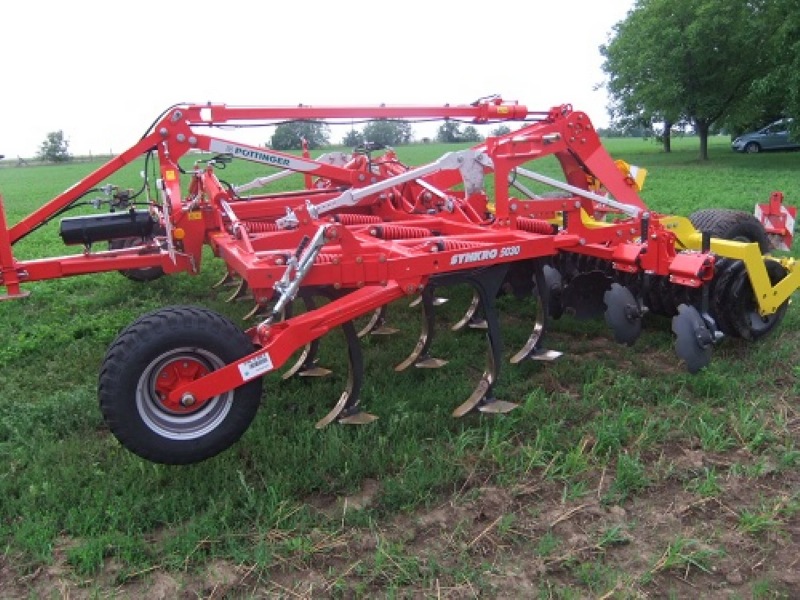

  Pracovná poloha stroja, náprava zodvihnutá nad zemou a pomocné stranové kolesá pre lepšie vedenie stroja a udržanie stroja nastavenie stranových kolies pomocou nastavovacieho mechanizmu

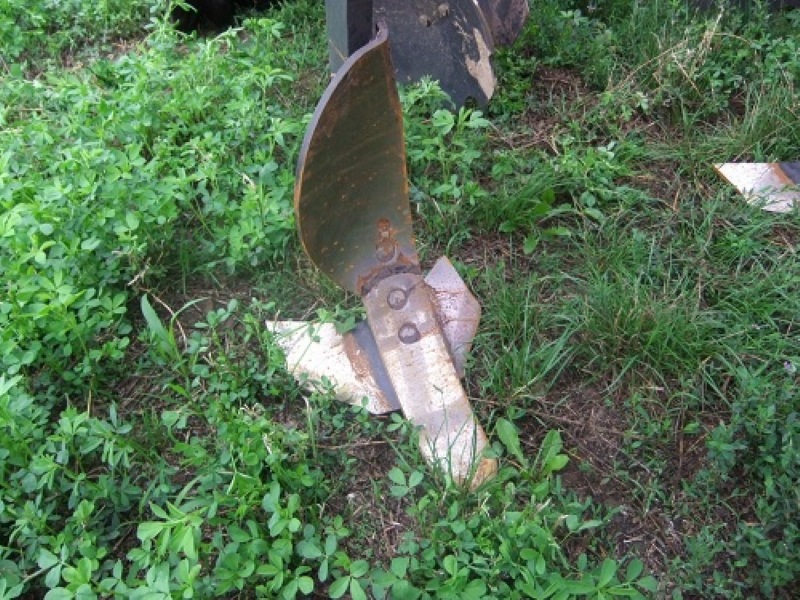

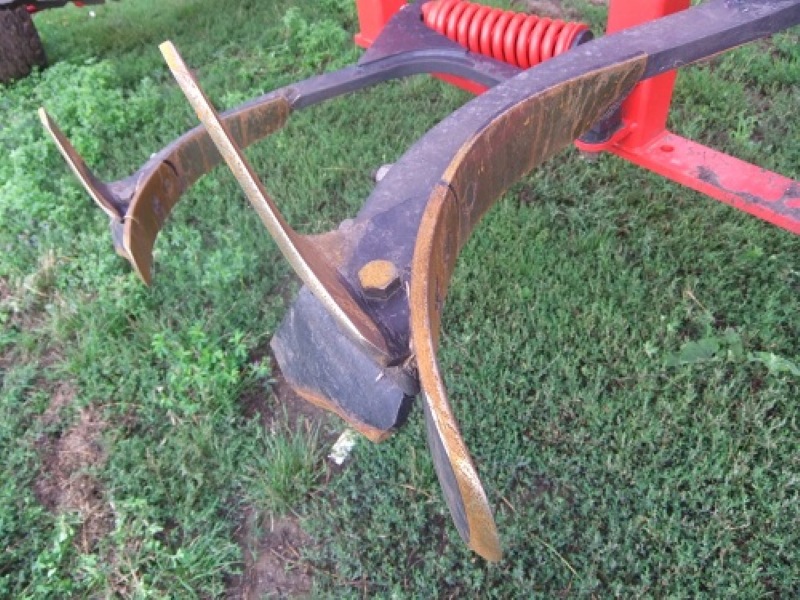

  Zo stranovými radličkami je práca do hĺbky cca.15 cm

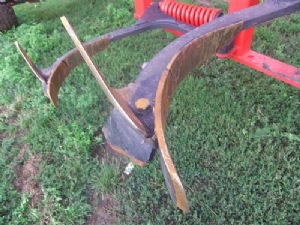

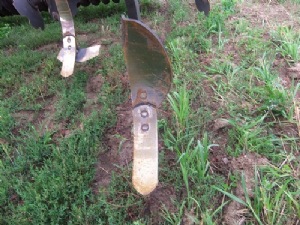

  Stranové radličky upevnené na jednej skrutke rýchla montáž aj demontáž radličiek

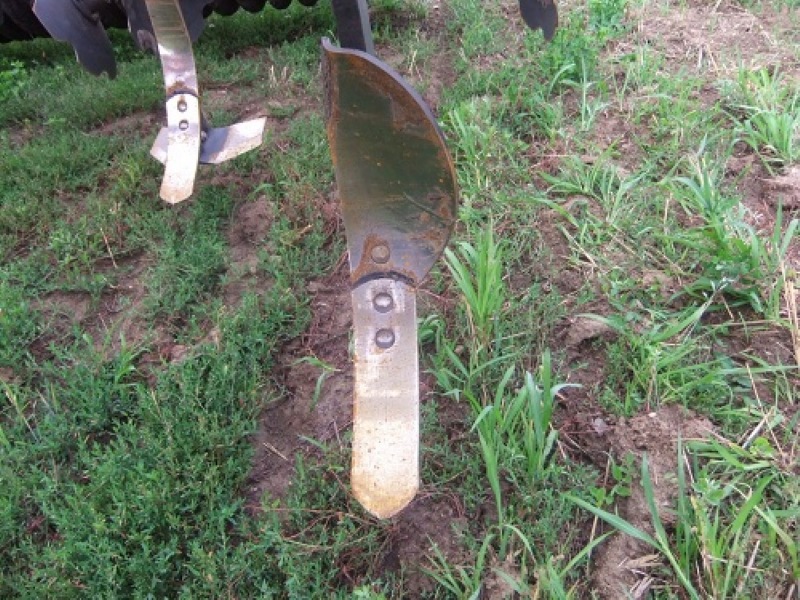

  Pri demontovaných stranových radličkách je možná práca až do cca. 30 cm

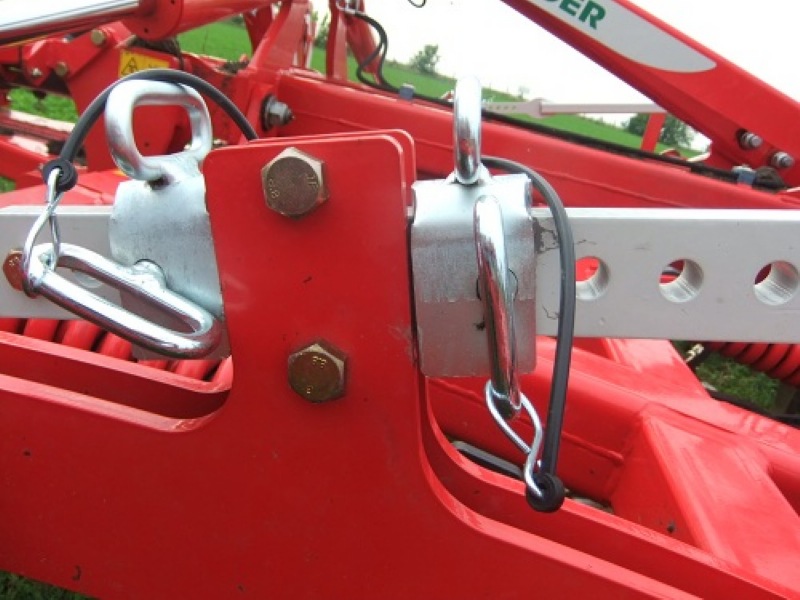

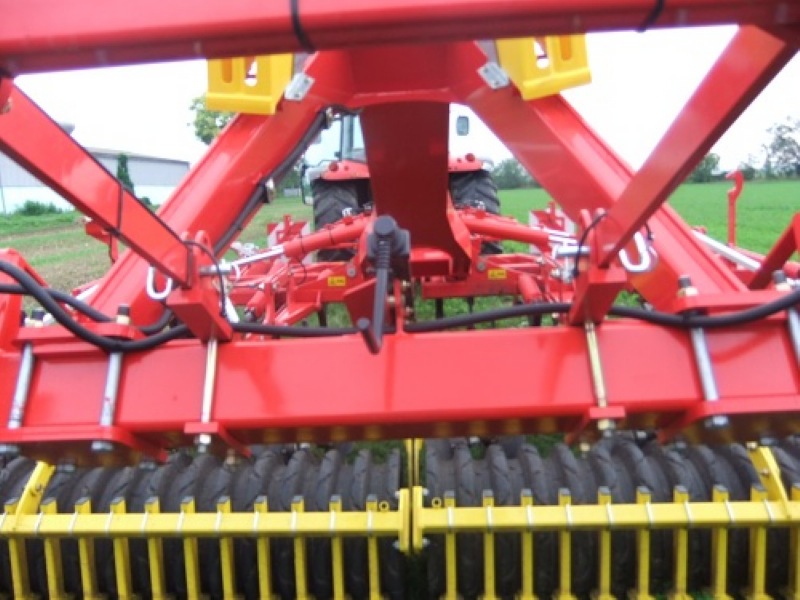

  Zaistenie sklopiteľných častí v prepravnej polohe


  Parkovacia brzda

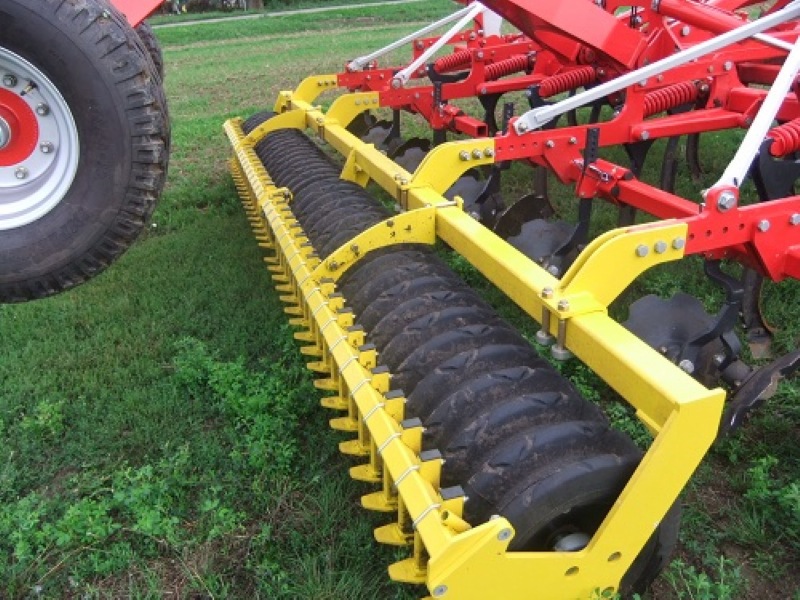

  Zákazník má možnosť si vybrať utužovacie valce

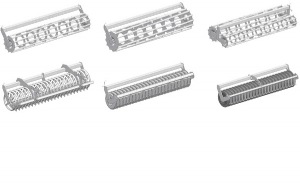

  A – rúrkový valec 540 mm, B – rúrkový valec 660 mm, C – dvojitý rúrkový valec, D – kruhový rezací valec, E – zhutňovací valec Packer, F – gumový valec.



  "Kdo se rozhodne pro Pöttinger, získá víc než stroj..."



  Zpracoval: Miroslav Marušiak
