Diskový žací stroj NOVACAT 352 CF se zhadzovací závitovkou

Pokyny pre obsluhu stroja!

20.10.2017
Žací stroje

Pred uvedením stroja do prevádzky si pozorne prečítajte návod na obsluhu stroja!

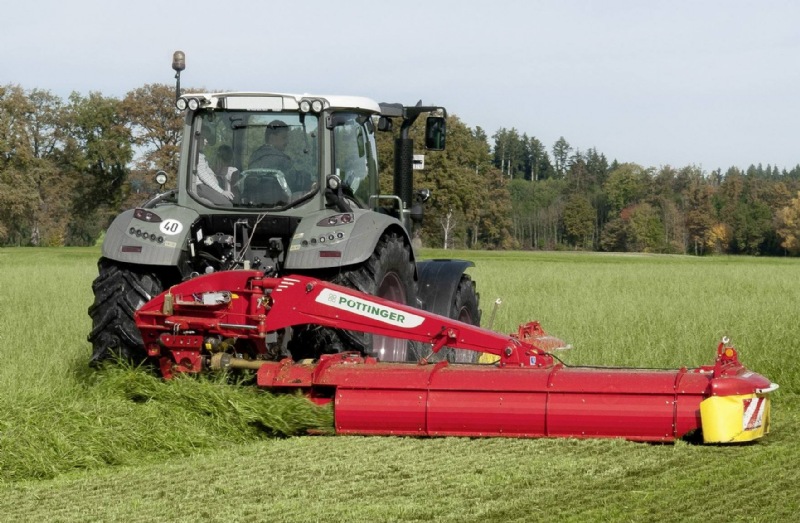

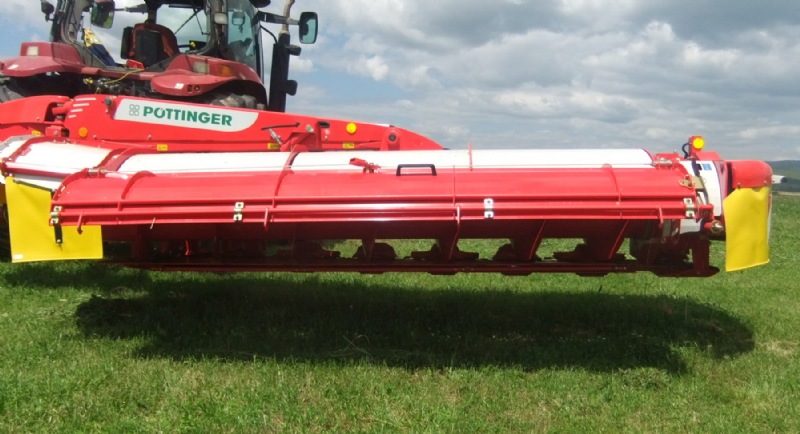

Obr. 1 - Pracovná poloha stroja.

Obr. 2 - Pripojenie stroja do trojbodového závesu traktora, výška zdvíhacích ramien traktora by mala byť na ľavej a pravej strane rovnaká, čo najmenší výkyv ramien do strany. Pracovná výška ramien traktora by mala byť od prípojného čapu po zem 700 mm.

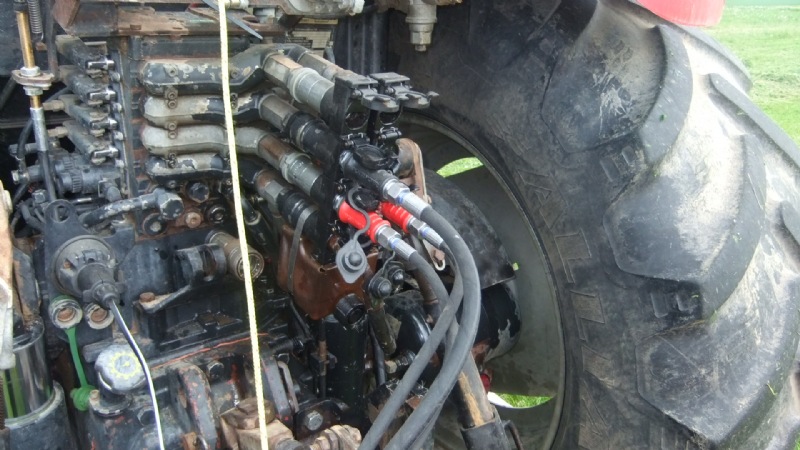

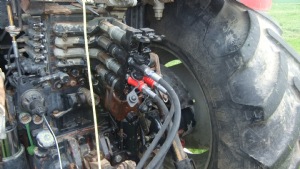

Obr. 3 - Pre ovládanie stroja sú potrebné dva hydraulické okruhy. Na jednom hydraulickom okruhu je čierna rukoväť, ten sa používa pre zdvíhanie do úvraťovej polohy a naopak spúšťanie plávajúcou polohou do pracovnej polohy. Ďalej potrebujeme dvojčinný hydraulický okruh červené rukoväte.

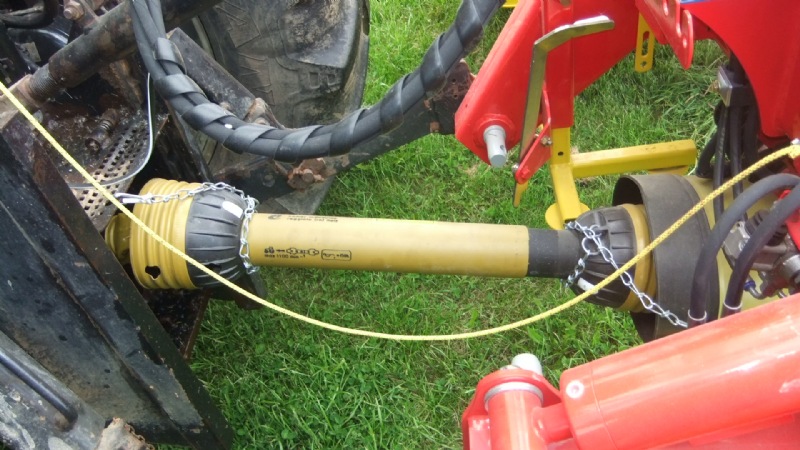

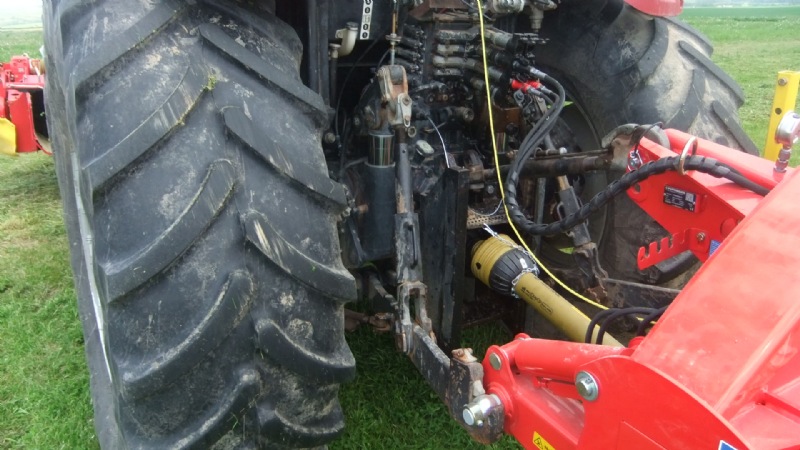

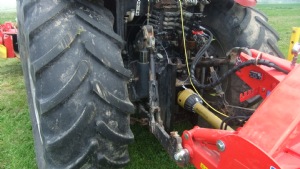

Obr. 4 - Pre pohon žacej jednotky a zhadzovacej závitovky slúži kĺbový hriadeľ 1000 ot/min.

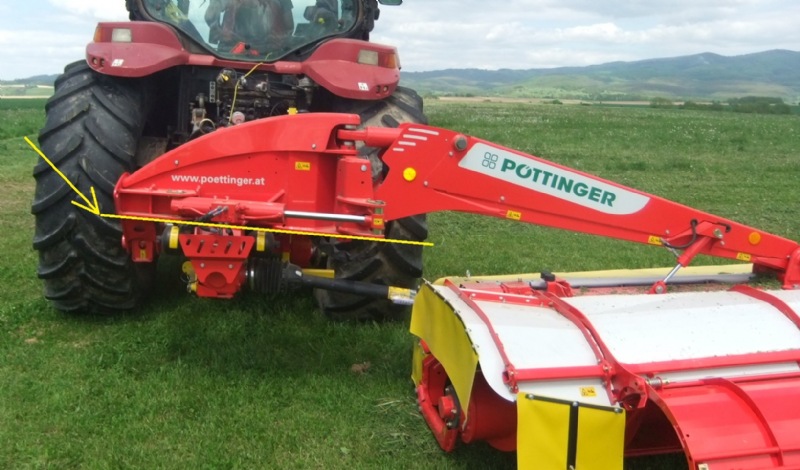

Obr. 5 - Hlavný záves (pohľad zozadu) musí byť vo vodorovnej rovine.

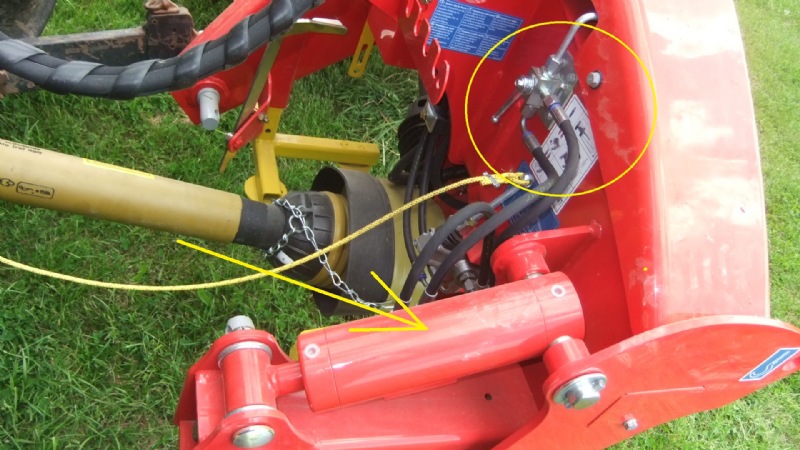

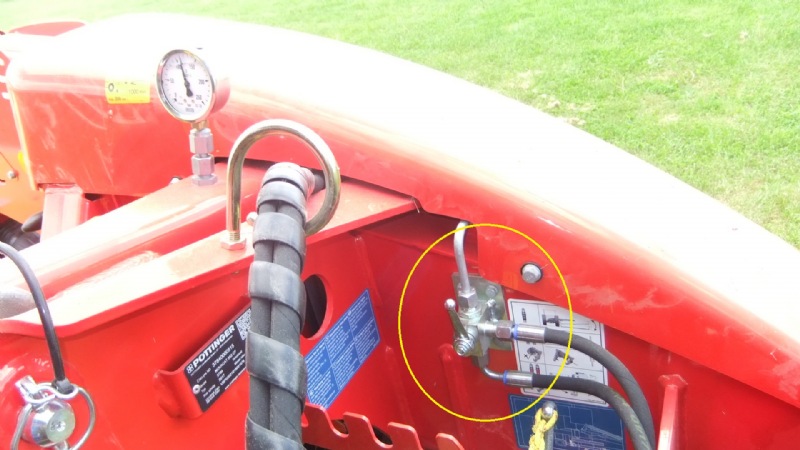

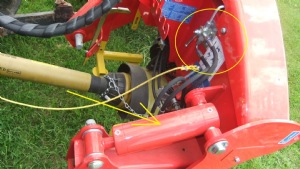

Obr. 6 - Pre nastavenie roviny hlavného závesu nám slúži hydraulický valec + je potrebné prepnúť ventil smerom nadol a aktivovať dvojčinný hydraulický okruh (červené rukoväte na hadiciach).

Obr. 7 - Pre nastavenie odľahčenia žacej jednotky nám slúži hydraulický valec + manometer pre informáciu, aký je tam tlak a je potrebné prepnúť ventil smerom hore. Aktivovať hydraulický okruh (červené rukoväte na hadiciach).

Obr. 8 - Pre stabilizovanie žacej jednotky v úvraťovej polohe nám slúži tento malý hydraulický valec.

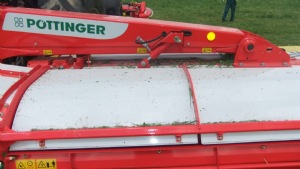

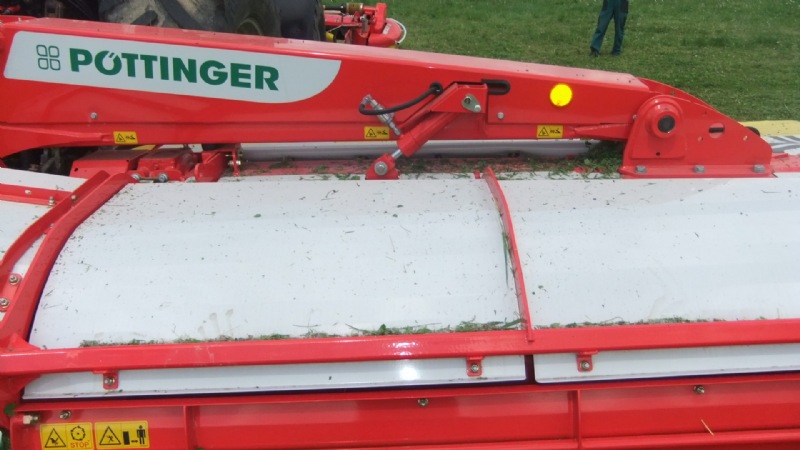

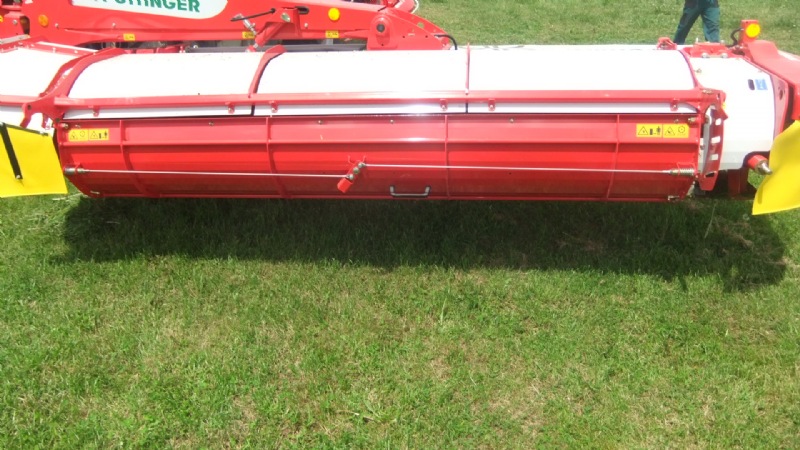

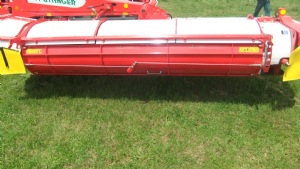

Obr. 9 - Mame dve možnosti ukladania pokosenej hmoty - prvá možnosť na riadok (viď. obr.)

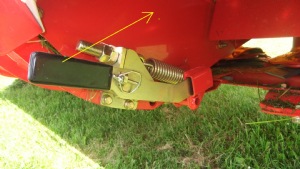

Obr. 1 1 - Prestavenie - odistiť zaisťovací kolík, páku zatiahnuť smerom hore, odistíme zadnú stenu a ručne podvihneme zadnú stenu smerom hore.

Obr. 1 0 - Alebo druhá možnosť na plochu.

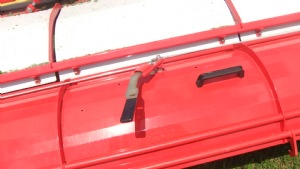

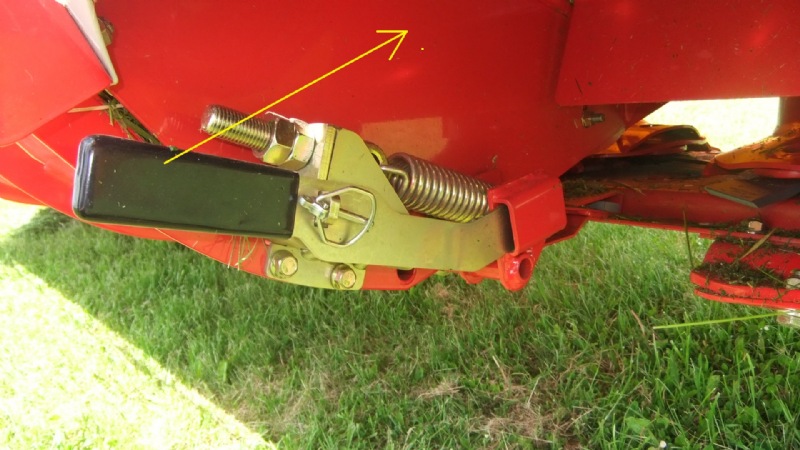

Obr. 12 - Spustenie zadnej steny dolu, pákou odistiť zadnú stenu (viď. obr.).

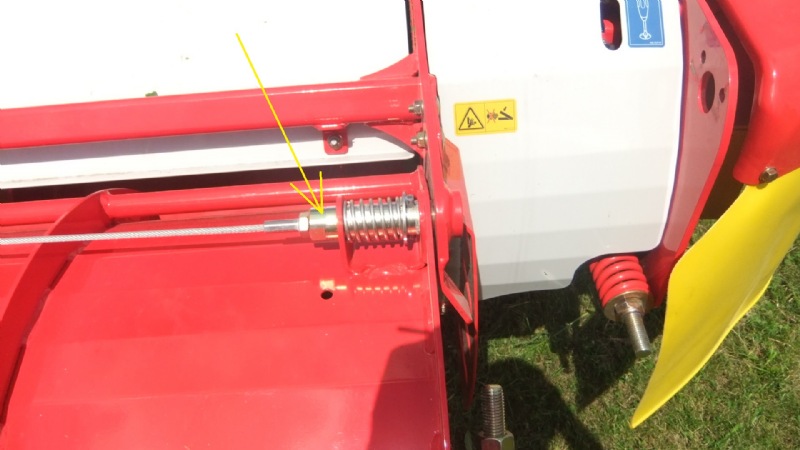

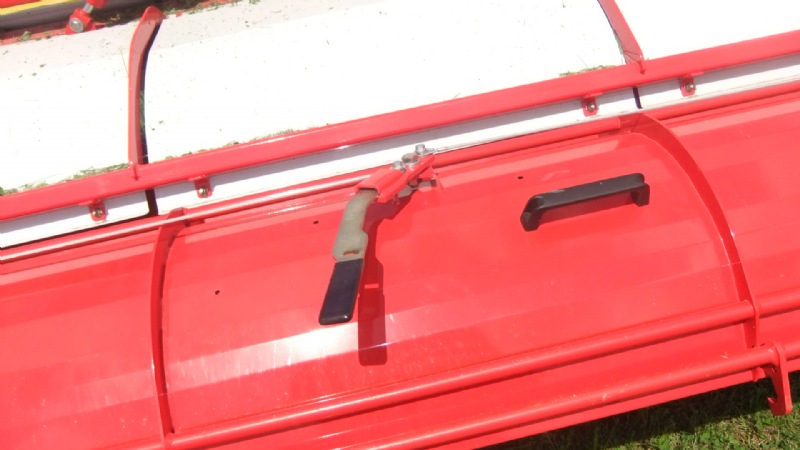

Obr. 13 - Zatiahnutím páky odistíme čapy na ľavej a pravej strane.

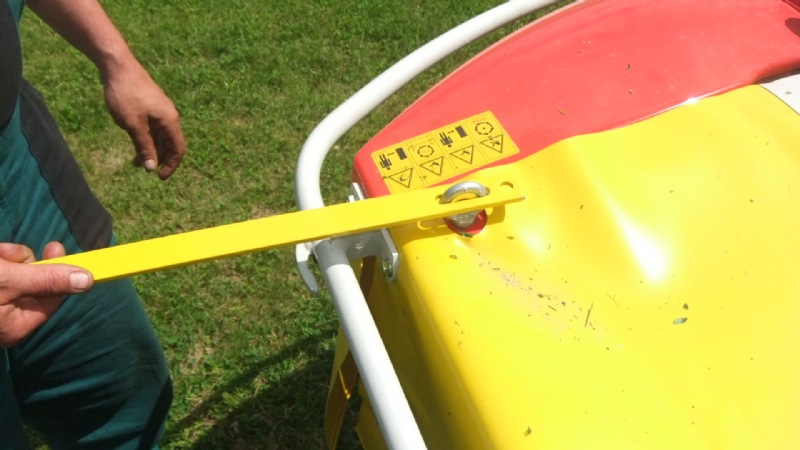

Obr. 14 - Predná ochranná plachta je sklopiteľná pre jednoduchšiu výmenu nožov, pred zdvihnutím plachty je potrebné pákou pre výmenu nožov demontovať skrutky s okom na ľavej a pravej strane.

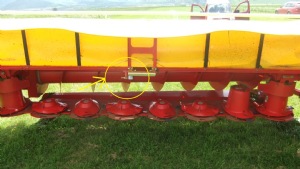

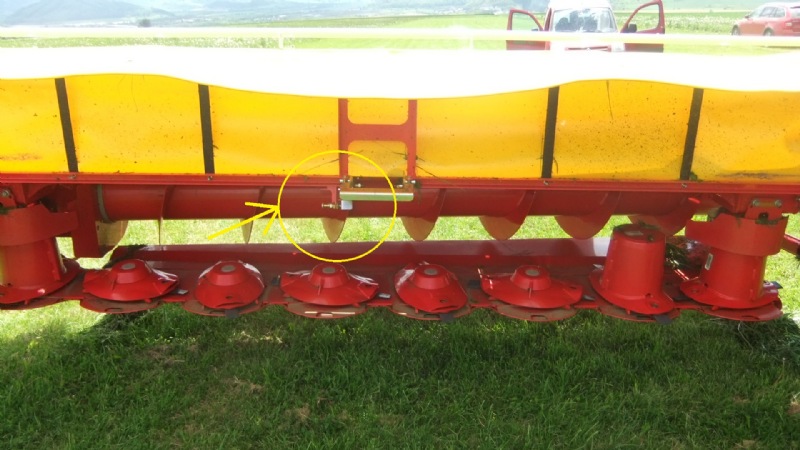

Obr. 15 - Pre zaistenie a odistenie plachty do pracovnej polohy nám slúži zaisťovací kolík (viď. obr.)

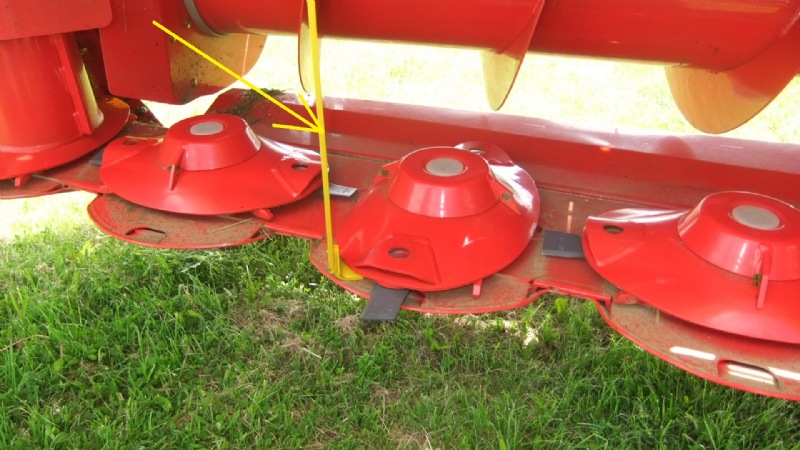

Obr. 16 - K výmene nožov nám slúži páka (viď. obr.), páka sa vloží medzi zhazovací disk a prítlačný plech noža a otočením páky smerom dolu je možné nôž vymeniť.

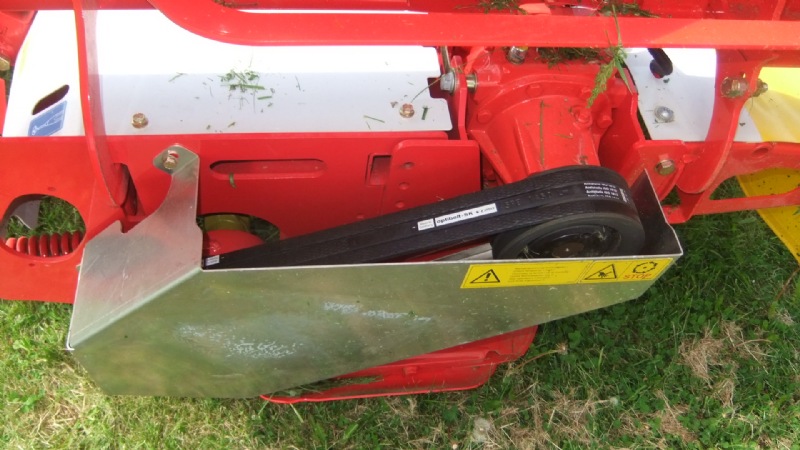

Obr. 17 - Klinové remene pre pohon zhadzovaciej závitovky.

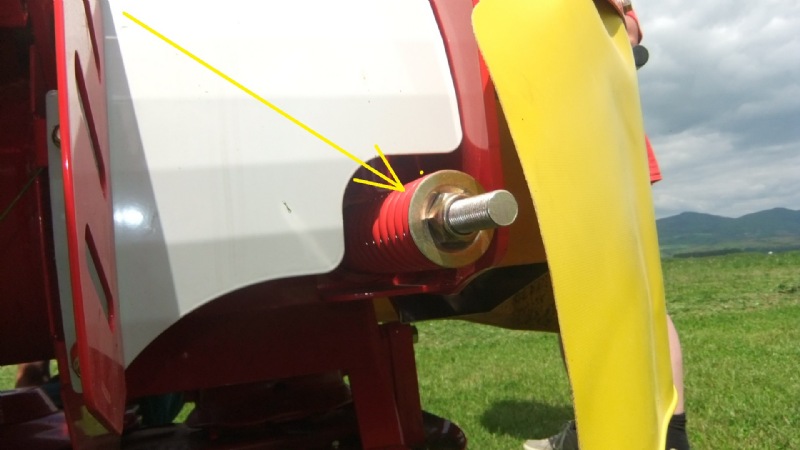

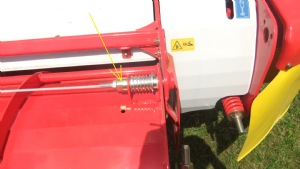

Obr. 18 - Napínacia pružina klinových remeňov pre pohon zhadzovacieho závitovky.

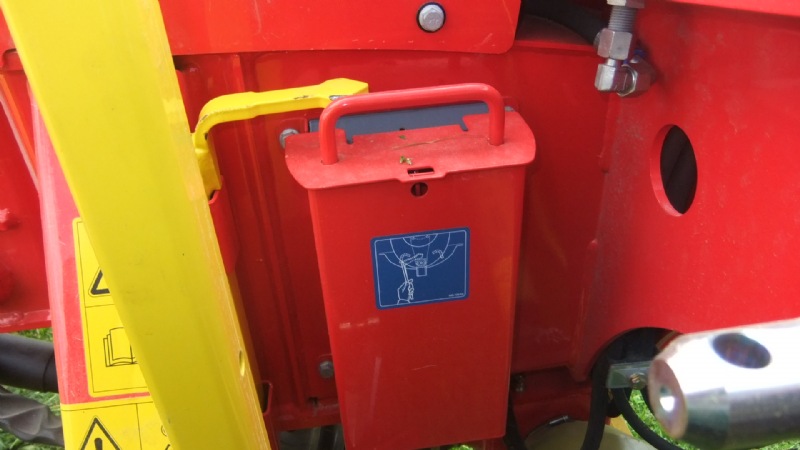

Obr. 19 - Odkladacie miesto pre náhradné nože a miesto pre páku na výmenu nožov.

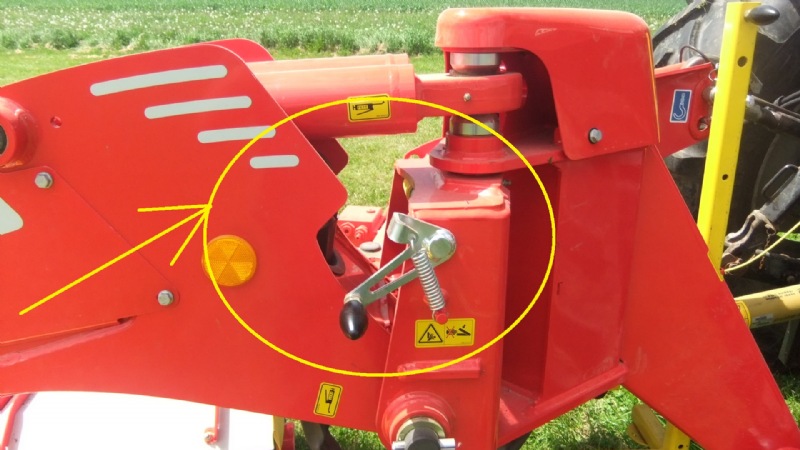

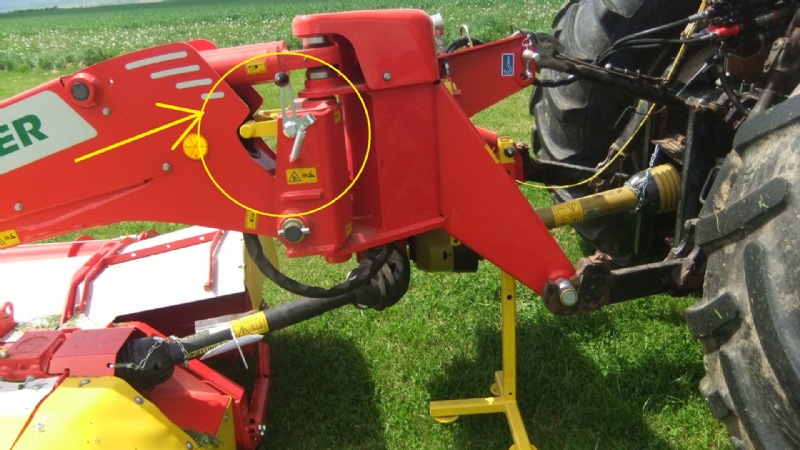

Obr. 20 - Pri odpojení stroja od traktora je potrebné dať páku (viď. obr.) do odstavnej polohy.

Obr. 21 - Pri práci je potrebné dať páku do pracovnej polohy.

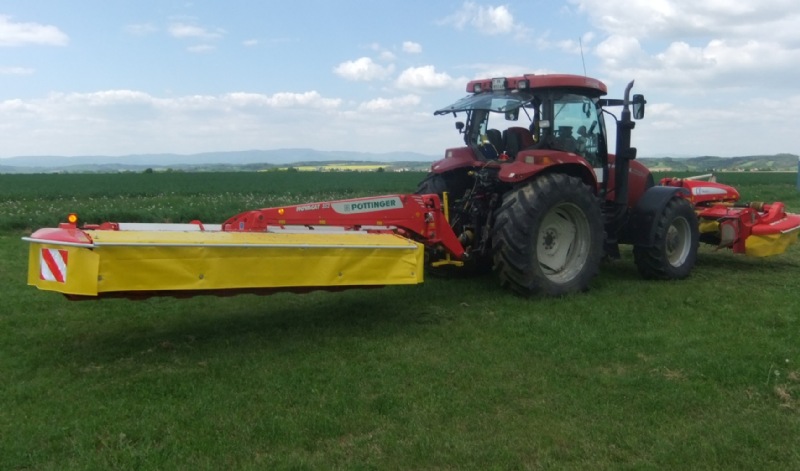

Obr. 22 - Prepravná poloha stroja.

Používejte originální náhradní díly Pöttinger! Zajistíte si tak odpovídající konstrukční využití s plnou pracovní výkonností stroje s garantovanou životností dílů a zárukou nejvyšší kvality práce.

Spracoval: Miroslav Marušiak
