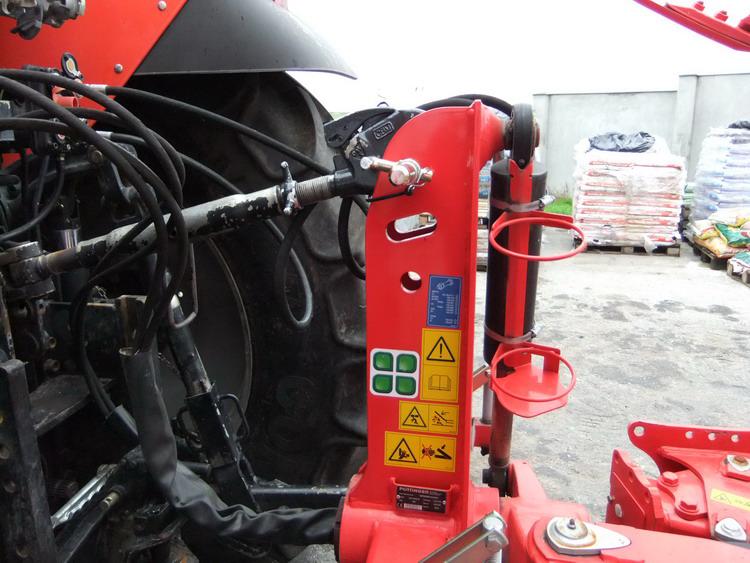

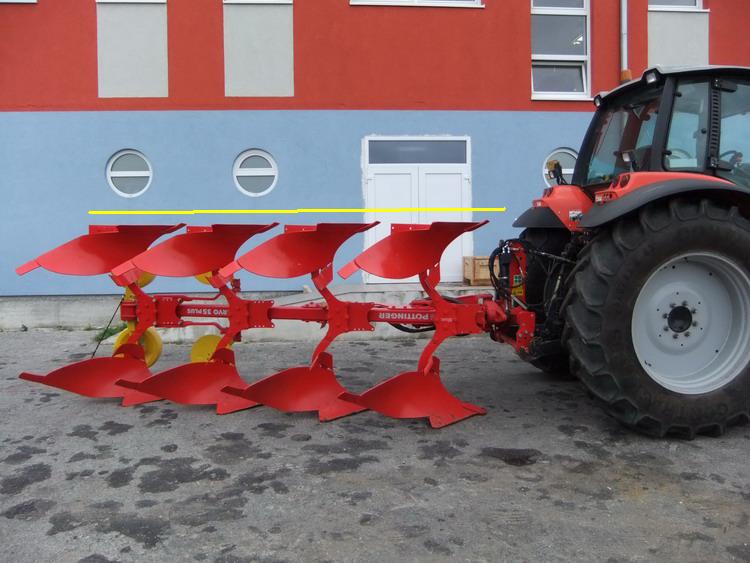

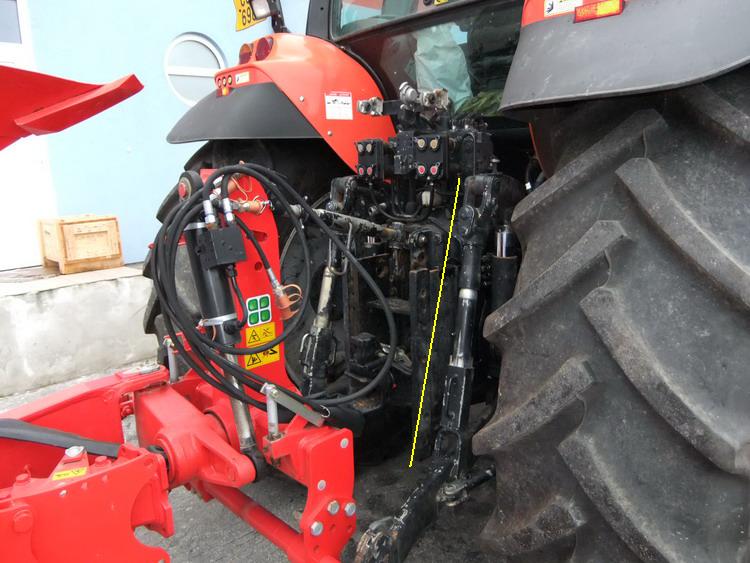

Pluh agregujeme do zadného 3 bodového závesu. Výška ramien traktora na ľavej a pravej strane musí byť rovnaká (viď.obr.2), taktiež musia mať ramená pri práci výkyv do strán, na prepravu ich zaaretujeme. Pluh musíme mať počas práce v rovine (viď. obr.1). Tretí prípojný bod môžeme mať pripojený v kruhovom otvore(viď. obr.3) ,pluh je pevný . Ak je pripojený v oválnom otvore ,mierne nám bude kopírovať terén.


Zvětšit obrázek

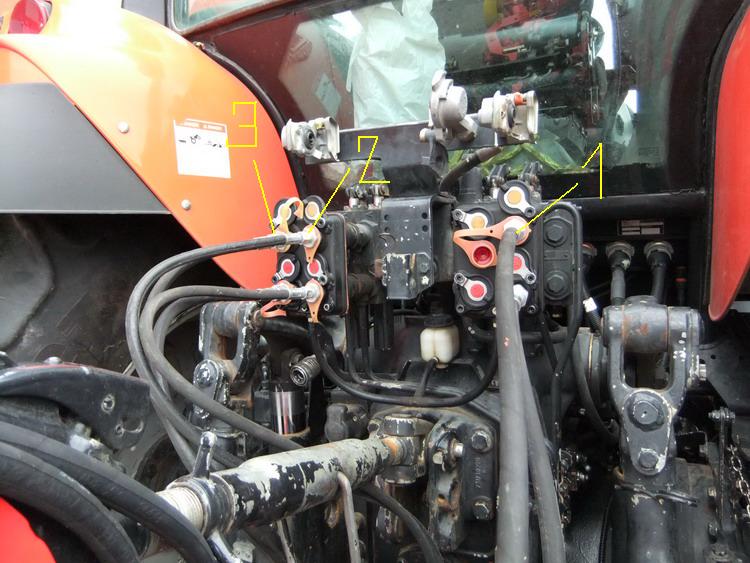

U tohto typu pluhu je potrebné mať na traktore tri vonkajšie hyd. okruhy . 1 hyd. okruh používame na otáčanie pluhu na úvrati, 2 hyd. okruh používame pre plynulé nastavenie šírky záberu, 3 hyd. okruh nám slúži pre pamäťový hyd. valec.


Zvětšit obrázek

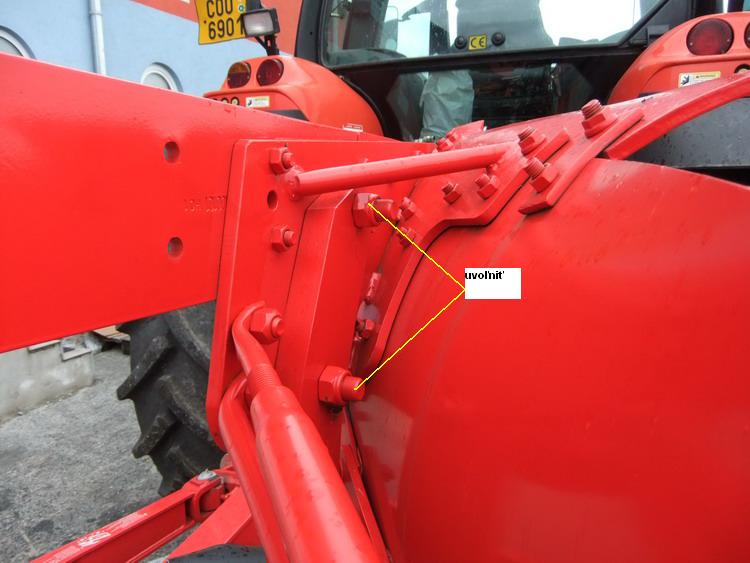

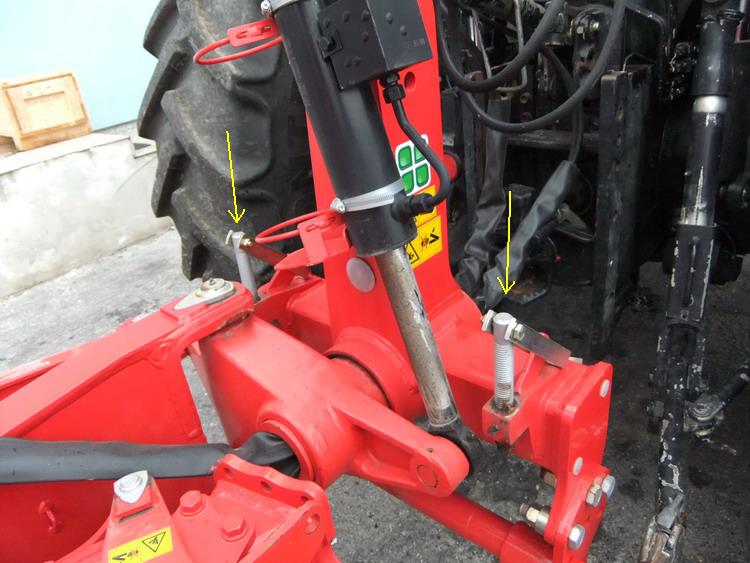

Tieto dve skrutky nám slúžia na priečne vyrovnanie pluhu v brázde. To znamená, keď je traktor v brázde za pluhom nám musí brázda tvoriť pravý uhol.

Zvětšit obrázek

Zvětšit obrázek

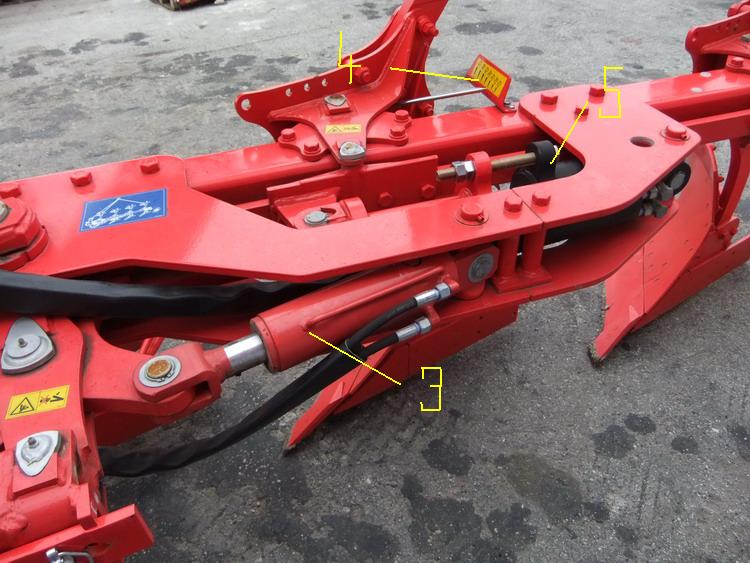

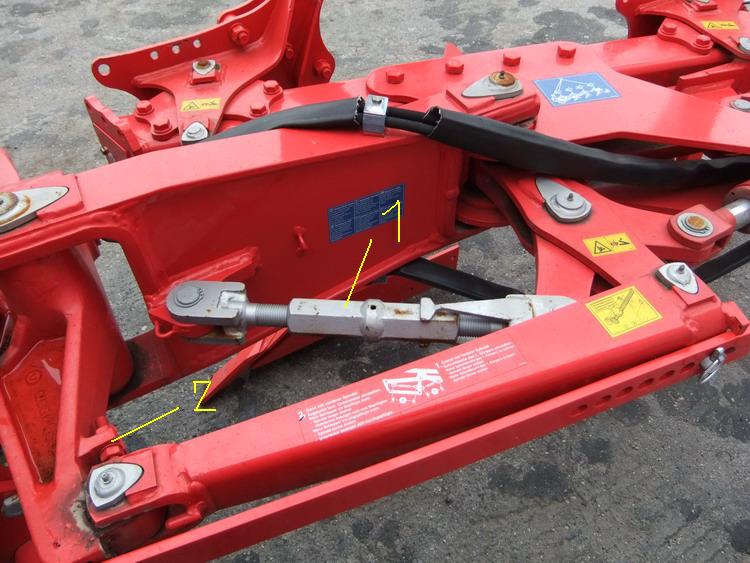

Skrutka poz.1 pre nastavenie záberu prvého orbového telesa, skrutka poz.2 na jemné doladenie pomocou grafu, ktorý je v návode na obsluhu. Pre plynulé nastavenie šírky záberu slúži hyd. valec poz.3 a stavoznak šírky záberu poz.4. Pamäťový hyd. valec poz.5 znamená že na úvrati sa pluh stiahne na min. záber , pluh sa ľahšie pretáča. Po pretočení pluhu sa nám vráti do prednastavenej šírky záberu.


Zvětšit obrázek

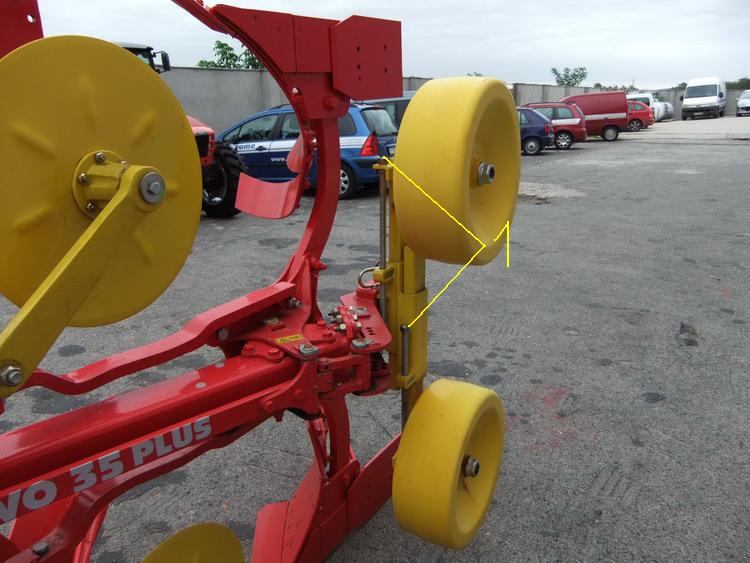

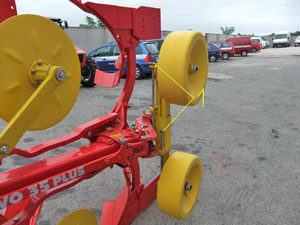

Hĺbka orby sa prestavuje pomocou skrutiek na orbových kolesách poz.1.

Zvětšit obrázek

Zvětšit obrázek

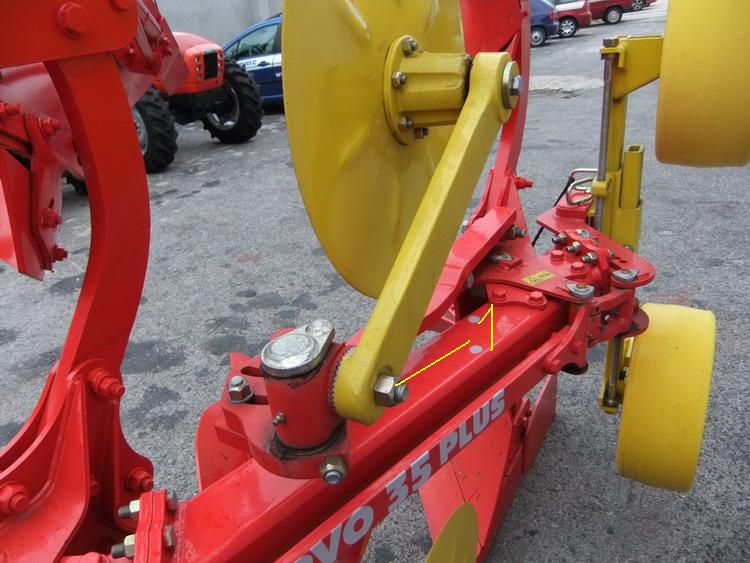

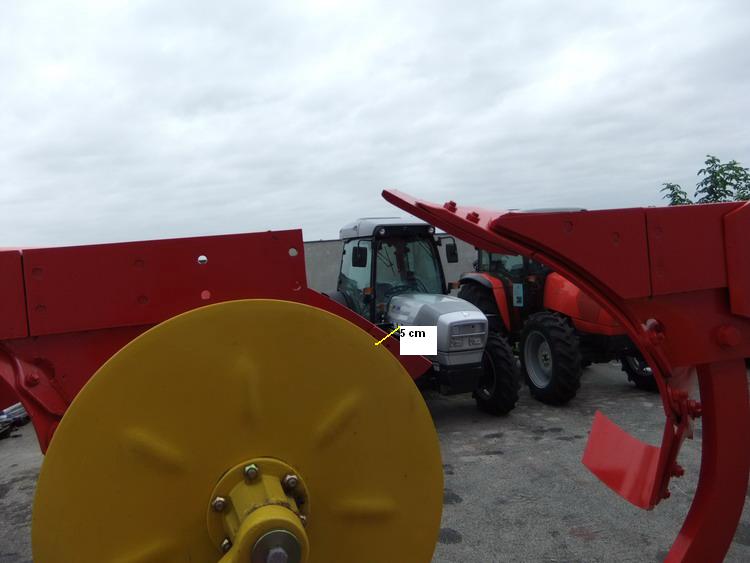

Hĺbka krojidla do zeme nesmie byť max.5 cm. Prestavenie hĺbky krojidla sa vykonáva pomocou skrutky poz.1.

Zvětšit obrázek

Zvětšit obrázek

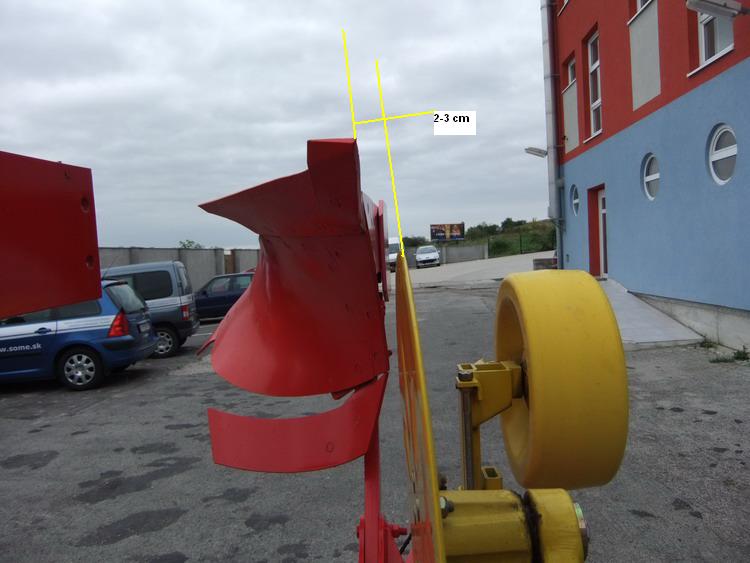

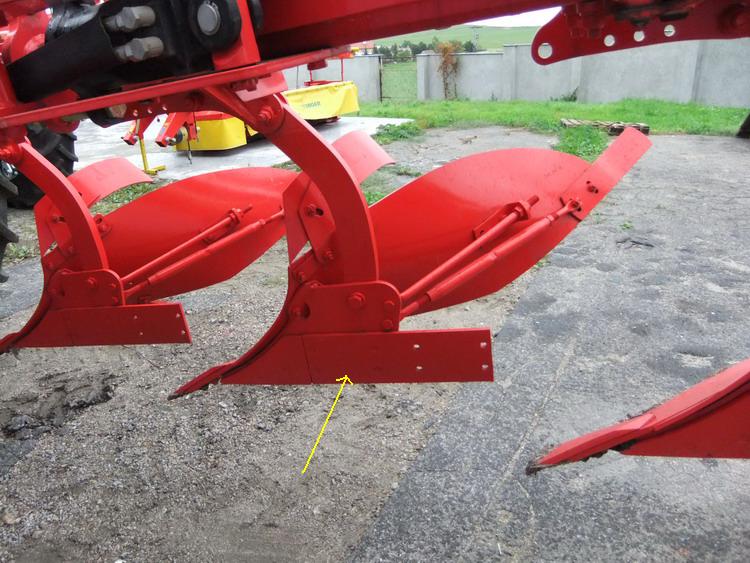

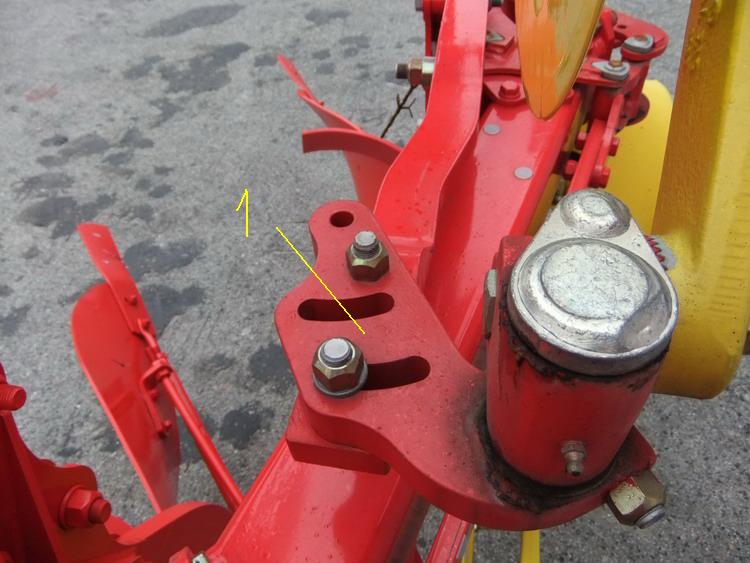

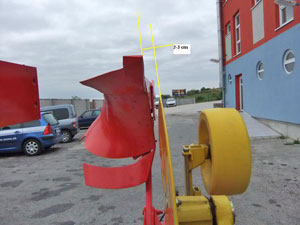

Vzdielenosť krojidla od špičky dláta by mala byť 2-3 cm. Nastavenie robíme pomocou skrutiek poz.1.


Zvětšit obrázek

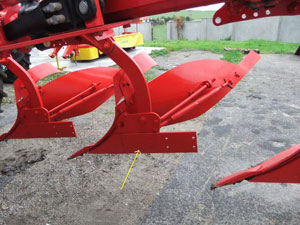

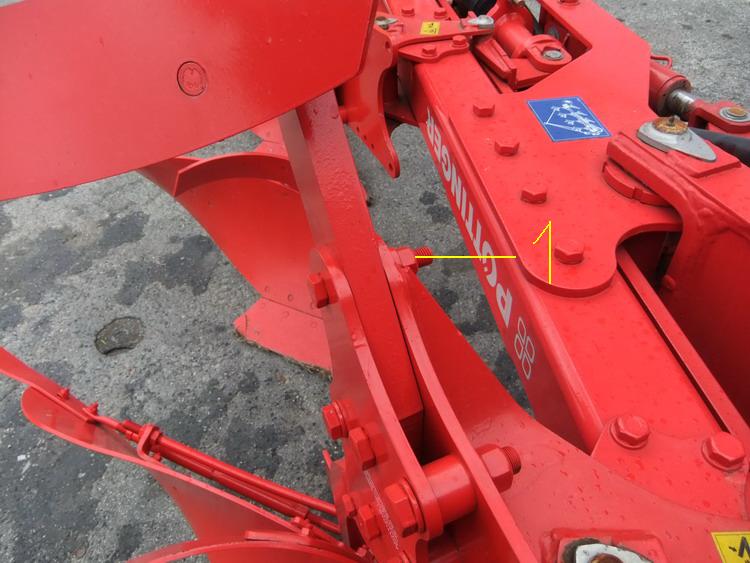

Istenie orbového telesa sa zabezpečuje strižnou skrutkou ,ak nie je pluh vybavený inak.

Zvětšit obrázek

Zvětšit obrázek

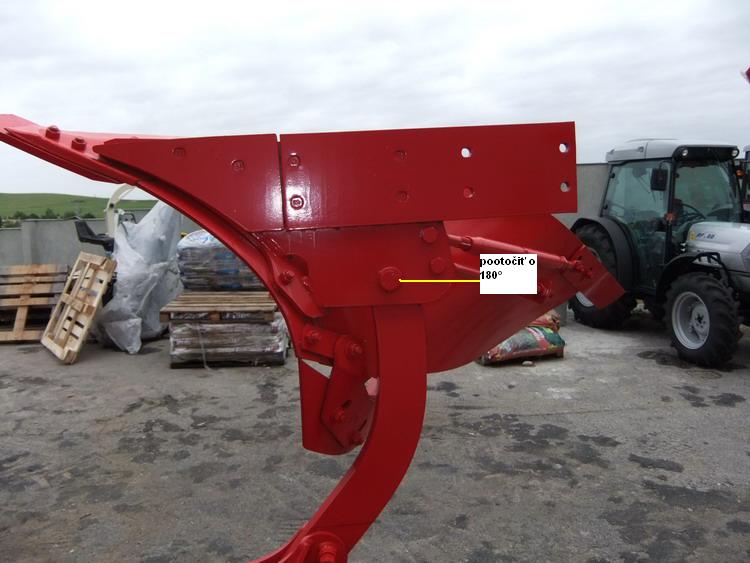

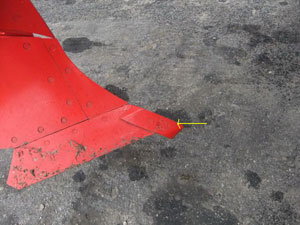

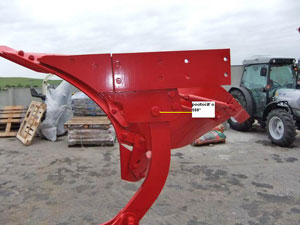

Prestavenie orbového telesa na ostro sa robí v prípade ak by orbové telesá nechceli ísť do zeme.

Zvětšit obrázek

Zvětšit obrázek

Zvětšit obrázek

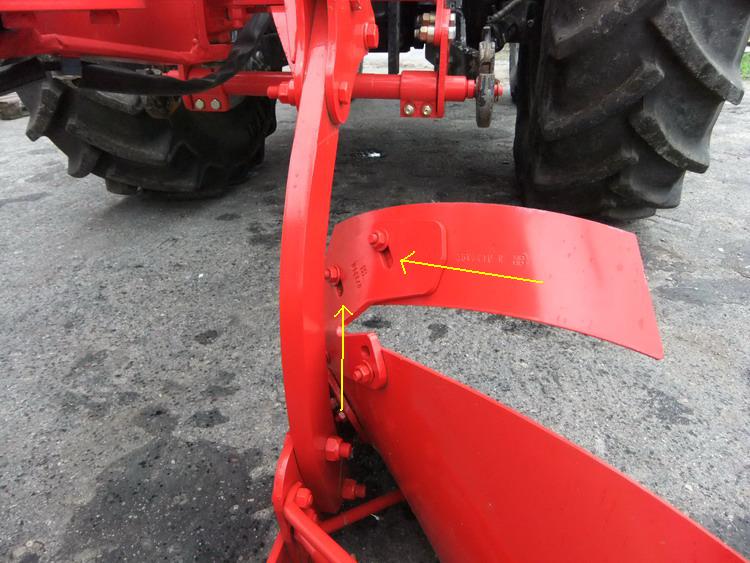

Nastavovacie skrutky zaklapovačov
